冲击试验装置适配图皮亚钻结构

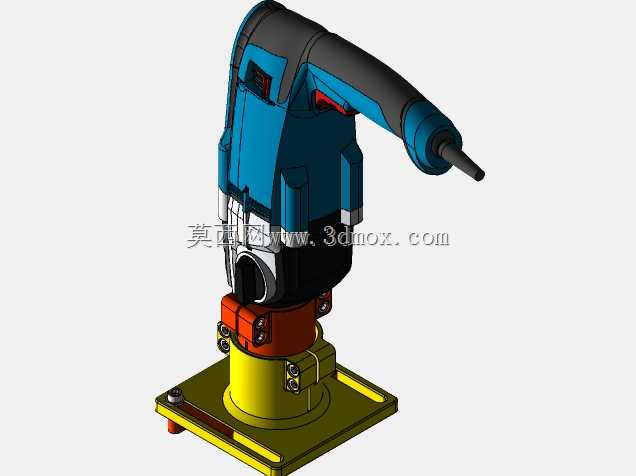

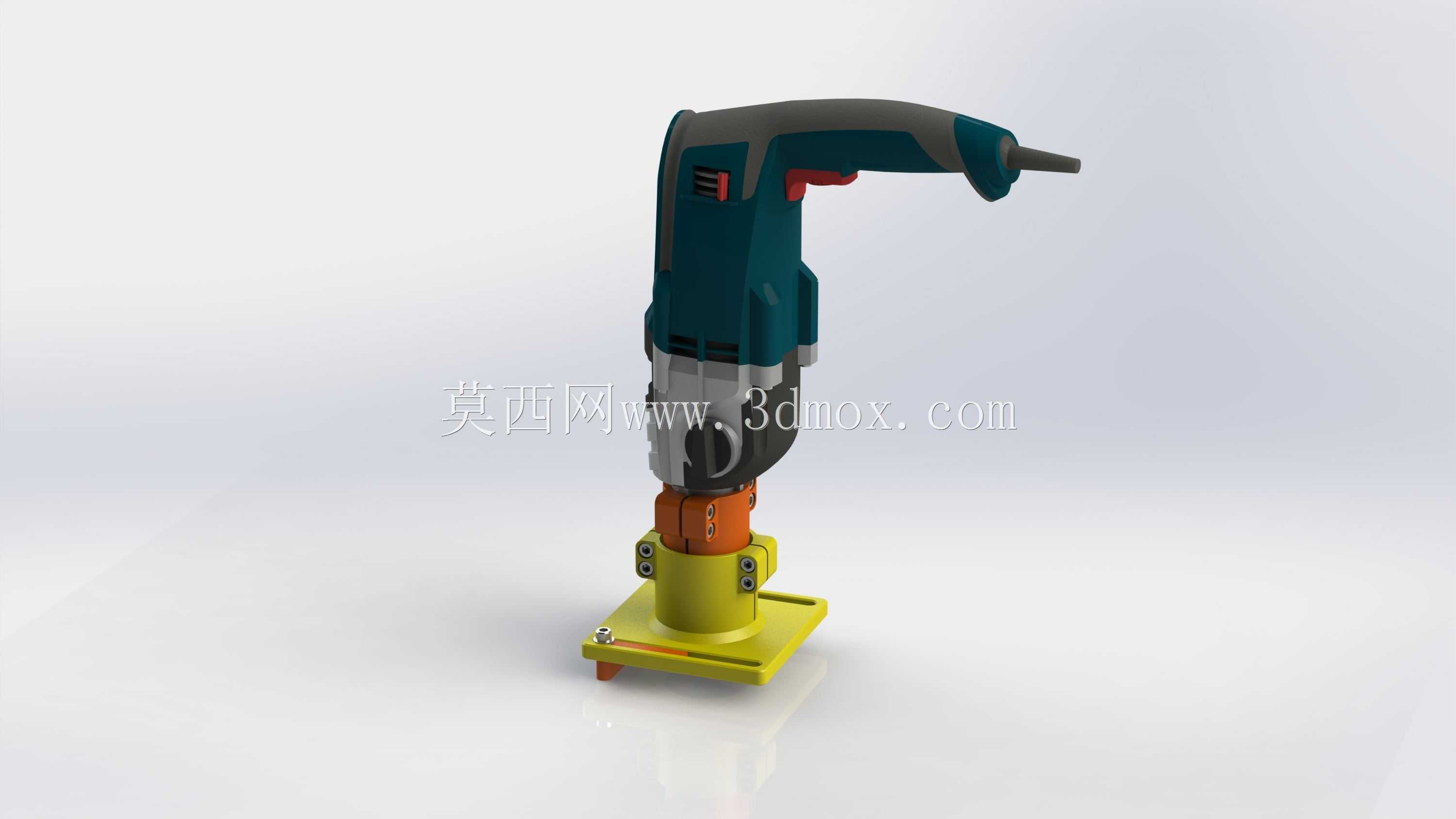

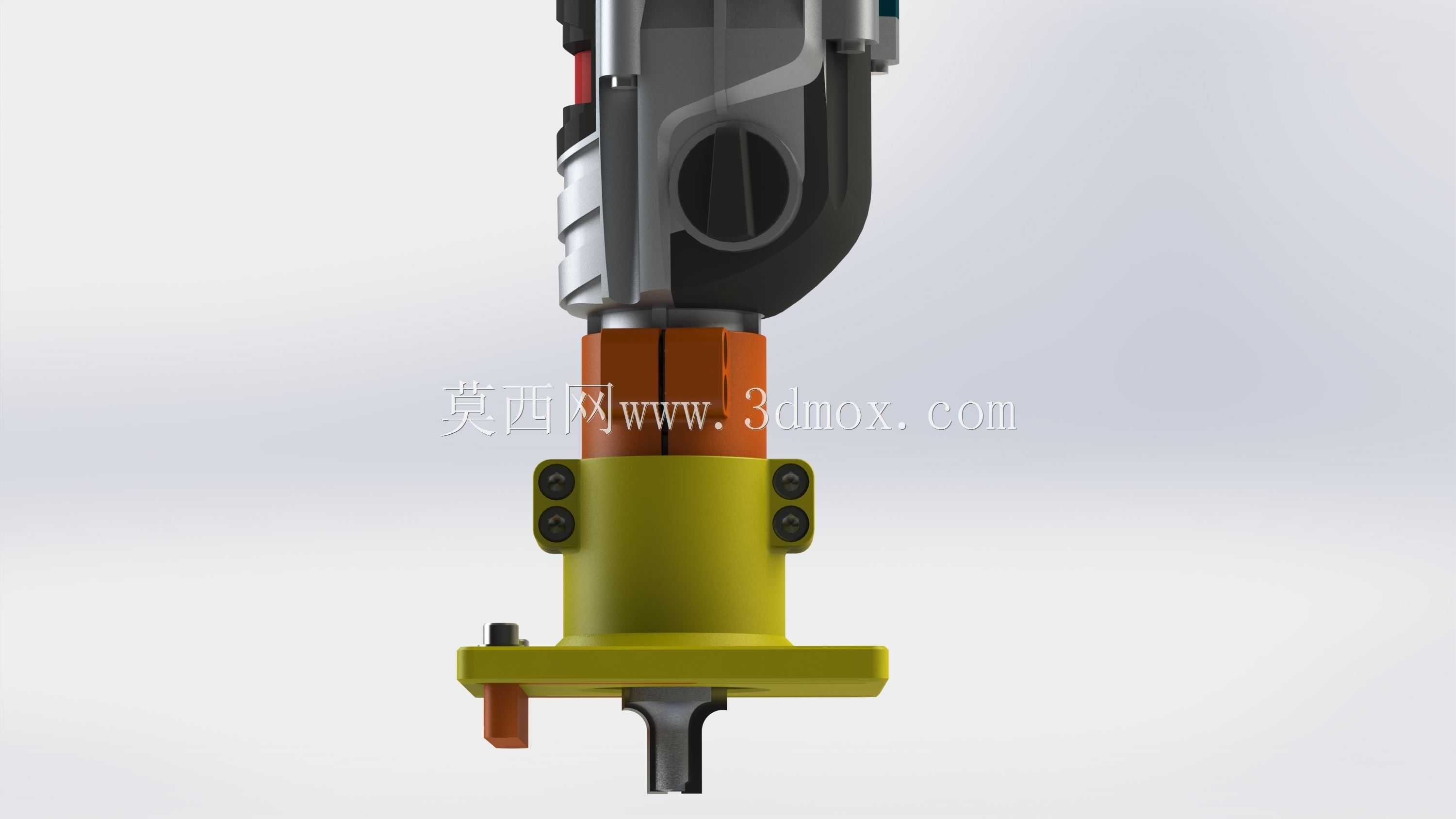

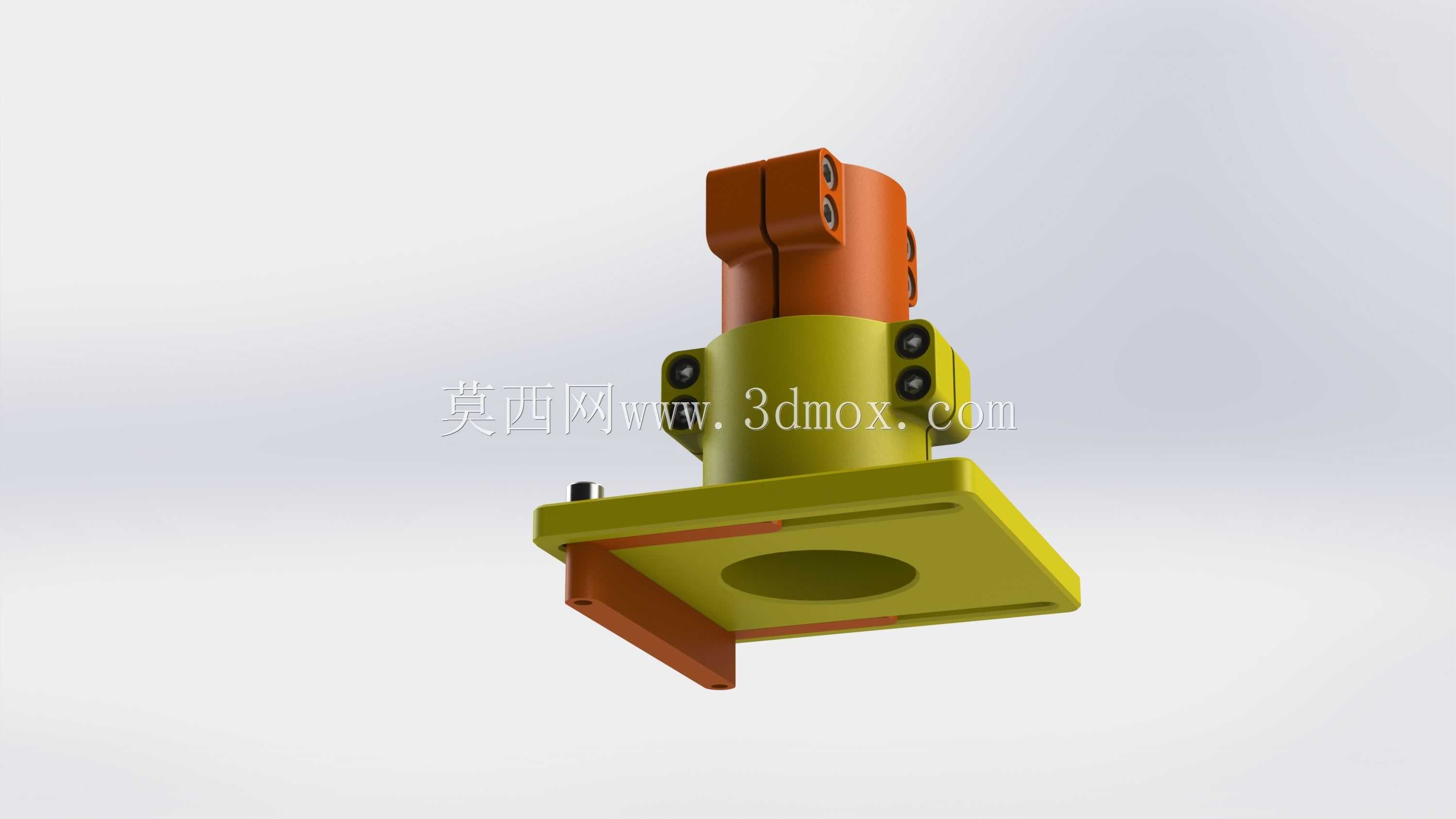

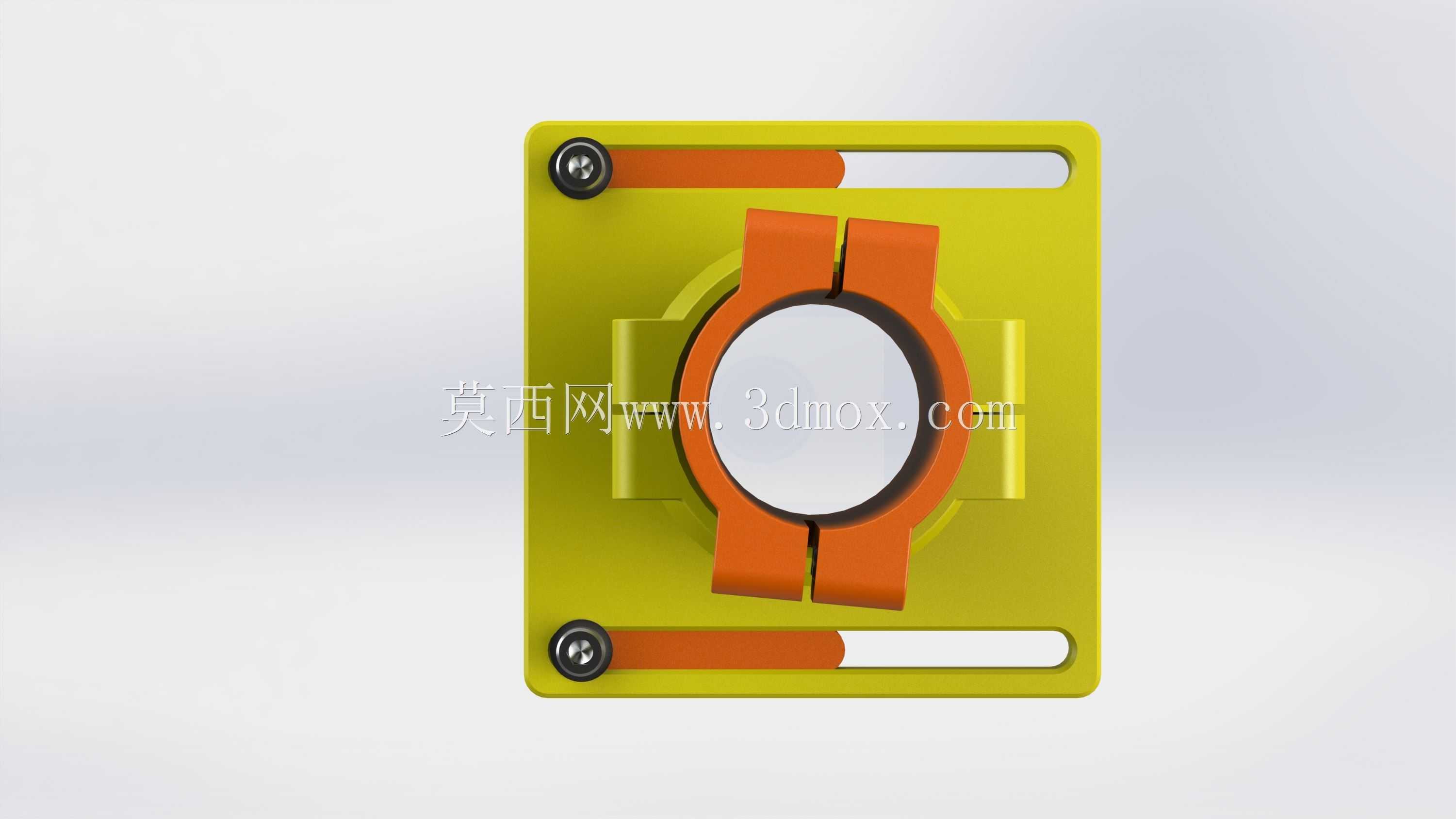

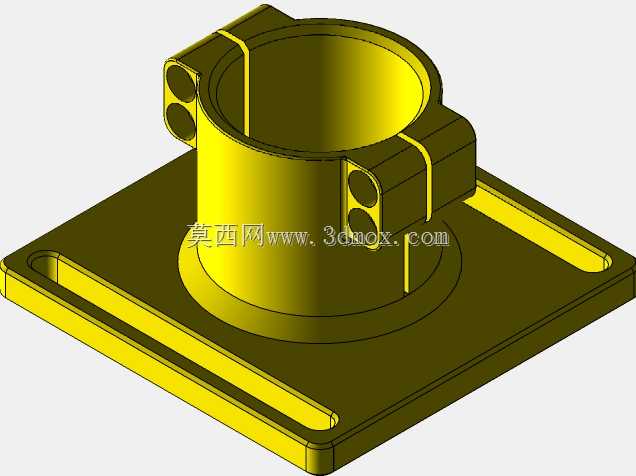

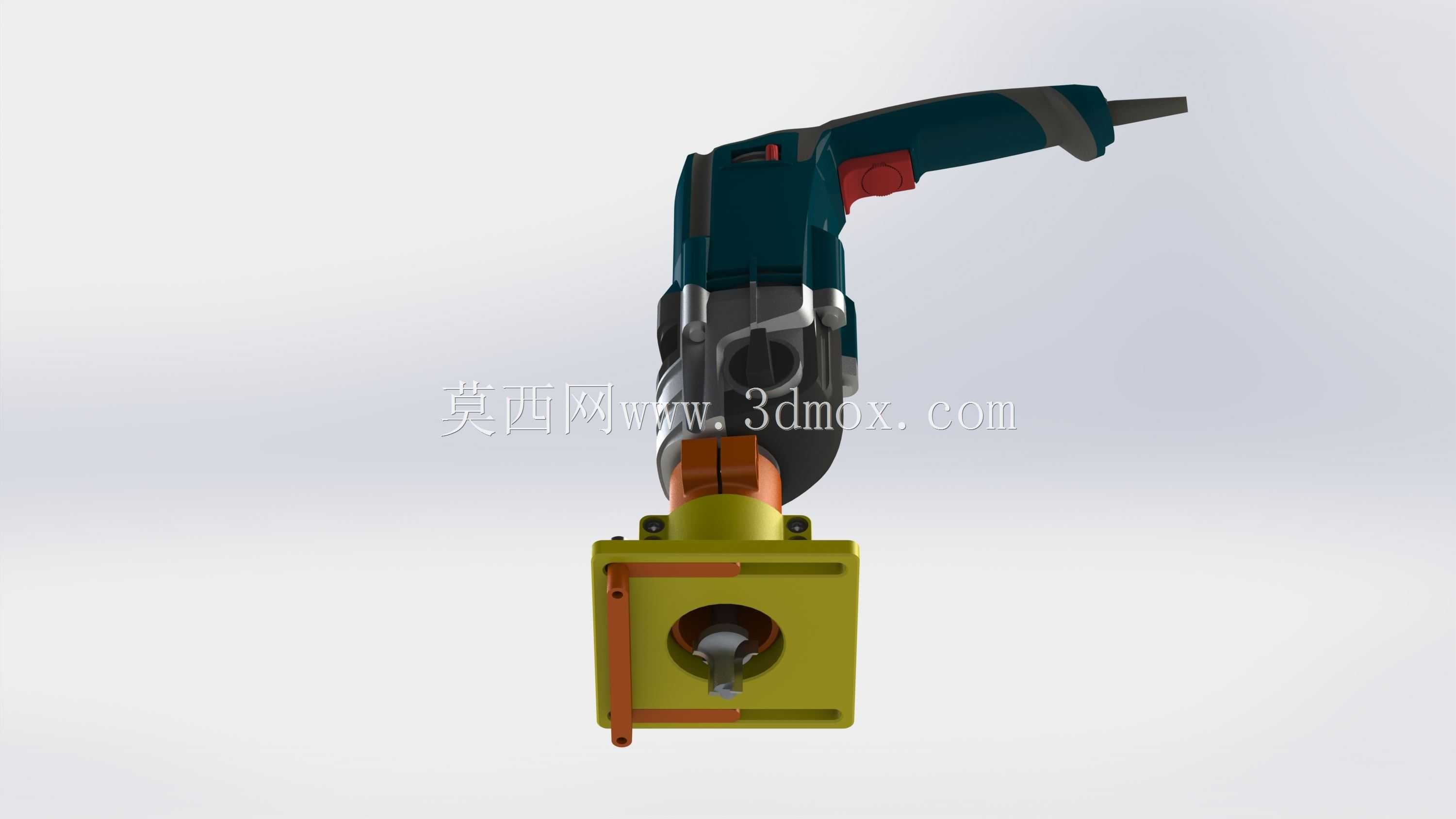

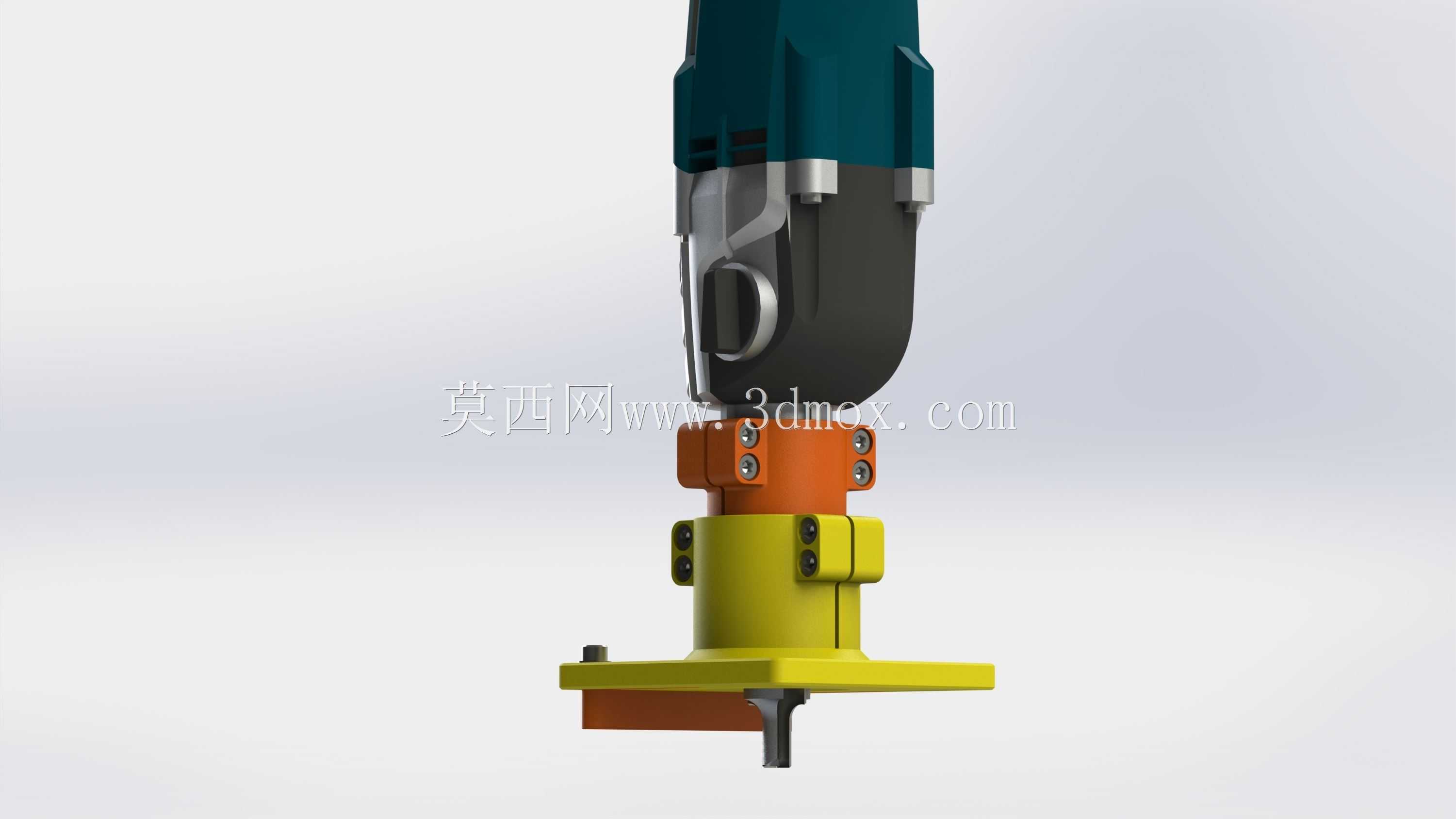

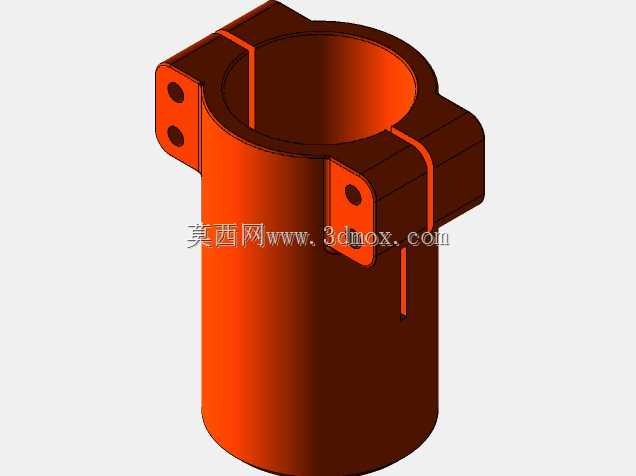

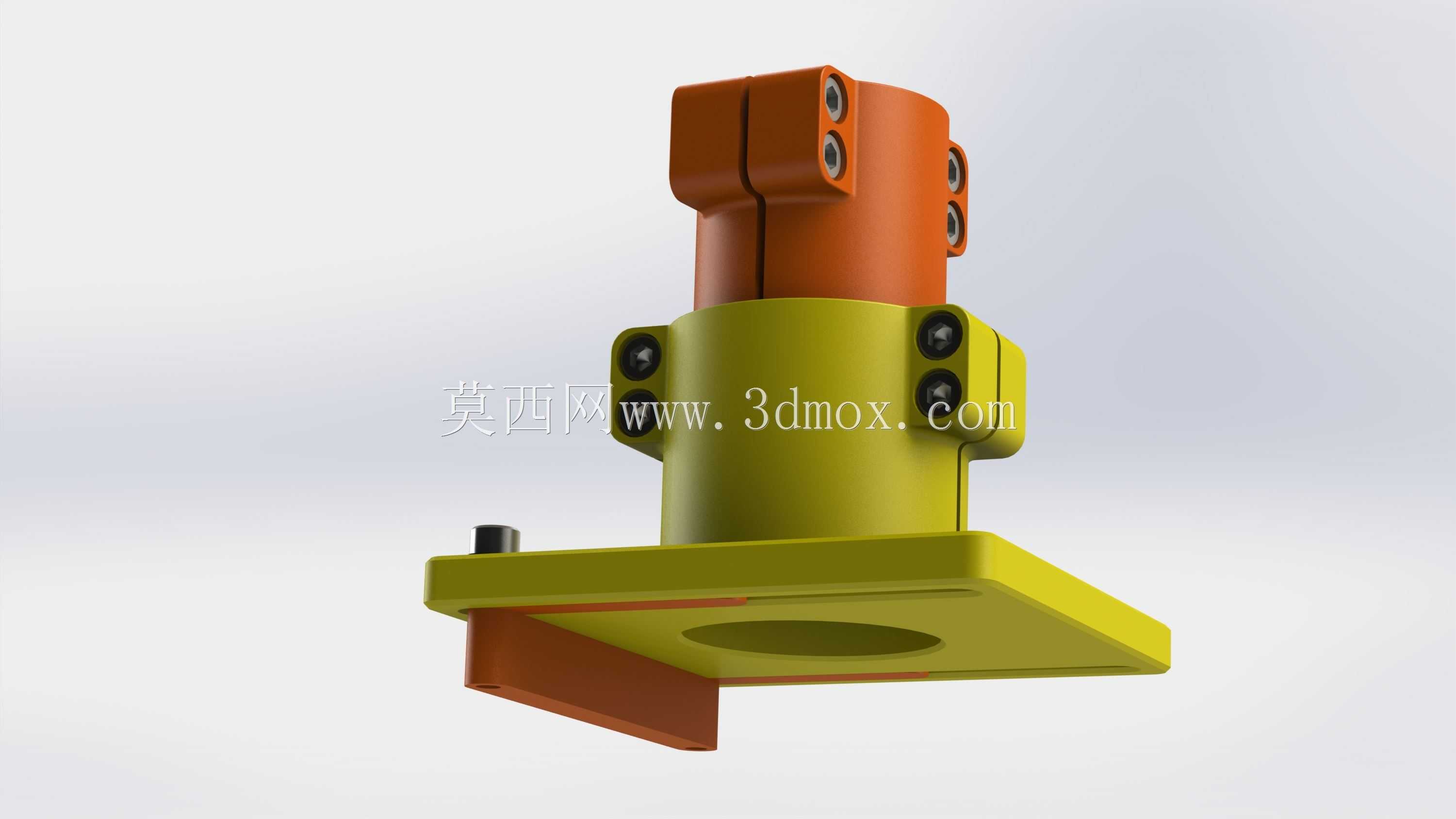

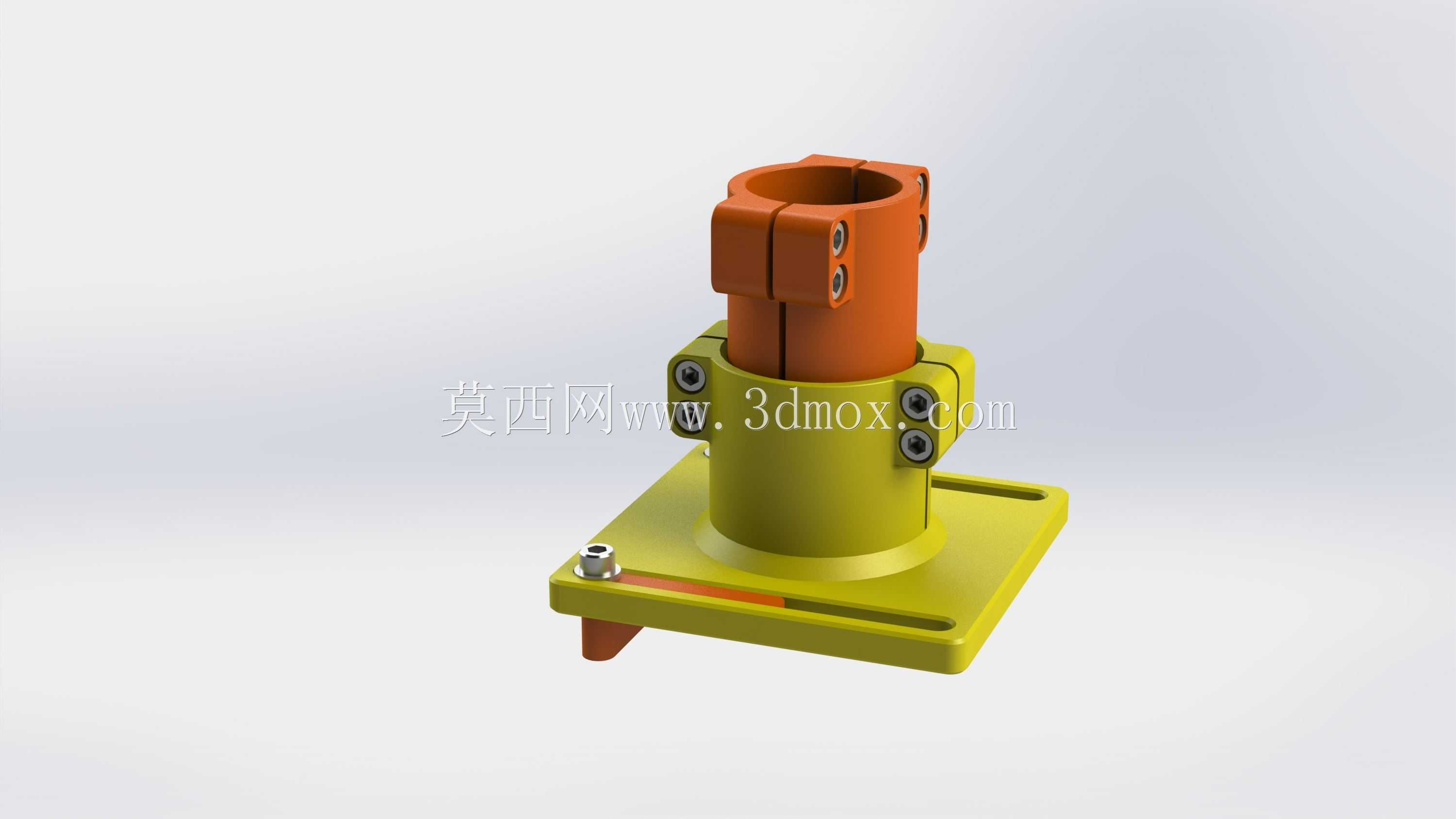

该适配结构主要应用于材料性能检测、零部件可靠性验证场景下的冲击配套钻孔作业环节，可直接搭载在常规手持电钻输出端，解决常规电钻在冲击试验配套作业中定位不准、施力偏移、钻孔垂直度不足的痛点，适配实验室、小型加工车间的试样制备、试验点位精准加工需求，能够在金属薄板、工程塑料试样、小型结构件的指定位置完成垂直钻孔作业，避免手持钻孔时的晃动导致试样报废、试验数据失真的问题。从功能特性来看，该结构采用三段式分层设计，最上端为电钻夹持对接段，设置对称分布的锁紧螺钉，可适配不同夹头尺寸的手持电钻输出轴，装夹后无径向晃动，传动同轴度误差控制在极小范围内，保证钻孔过程中动力传输稳定无损耗；中间段为导向缓冲段，内置轴向滑动导向结构，钻孔进给过程中可沿垂直方向平稳滑动，限制径向偏移量，同时预留一定的缓冲行程，避免钻头瞬间接触工件时崩刃、打滑；最下端为定位基准段，采用平面法兰式定位底座，底座底面加工为高精度平整面，可紧密贴合工件表面，底座中心开设钻头导向孔，对钻头伸出长度进行精准限位，保证钻孔深度、垂直度完全符合试验试样的加工要求。设计过程中优先考虑装夹便捷性与作业稳定性，整体结构采用模块化拆分设计，各段之间通过止口定位+螺栓锁紧的方式连接，可根据不同的钻头规格、试验钻孔尺寸需求更换对应规格的导向底座与中间连接段，无需整体更换适配结构，降低配套使用成本；外形结构紧凑，整体轴向长度适配手持操作的作业空间，径向最大尺寸不超过常规电钻机身宽度，在狭小的试验台操作空间内也可灵活使用，不会与周边试验夹具、检测设备产生干涉。安装边界方面，上端夹持段的内孔尺寸覆盖常规手持电钻的输出轴夹装范围，锁紧螺钉的压紧力可保证满负荷钻孔作业时无相对转动；下端定位底座的平面度满足试样加工的定位要求，底座边缘设置避让缺口，可适配带台阶、窄边的特殊试样表面定位，导向孔与钻头的配合间隙控制在合理范围，既保证钻头进给顺畅无卡滞，又能限制钻头的径向摆动量，确保钻孔位置精度满足冲击试验的试样制备标准，作业过程中操作人员只需将底座贴合在工件标记点位，启动电钻后沿垂直方向匀速进给即可完成高精度钻孔作业，大幅降低对操作人员的技能要求，提升试样制备的合格率与作业效率。
