热流道热喷嘴抽气工装夹具结构

　　这套抽气机构主要面向注塑生产场景里的热流道系统维护、热喷嘴装配作业环节，在热流道模具的日常运维、喷嘴拆解与回装过程中，很多一线调机和模具维保人员都遇到过热喷嘴内部残留冷却料块、装配时腔体积气导致密封失效、喷嘴与流道板贴合面存在气隙漏胶的问题，这套机构就是针对这类现场痛点设计的专用作业工装。

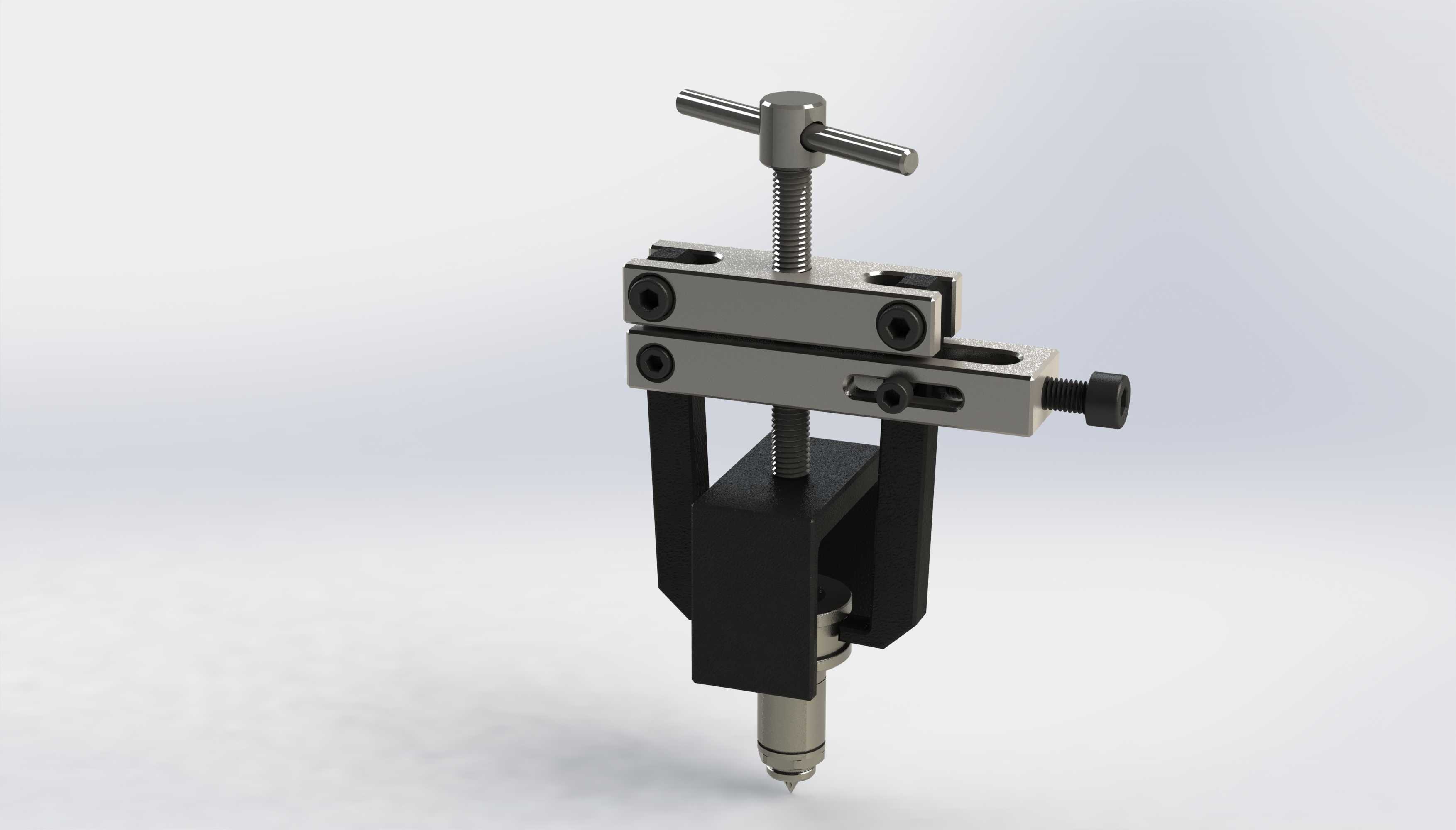

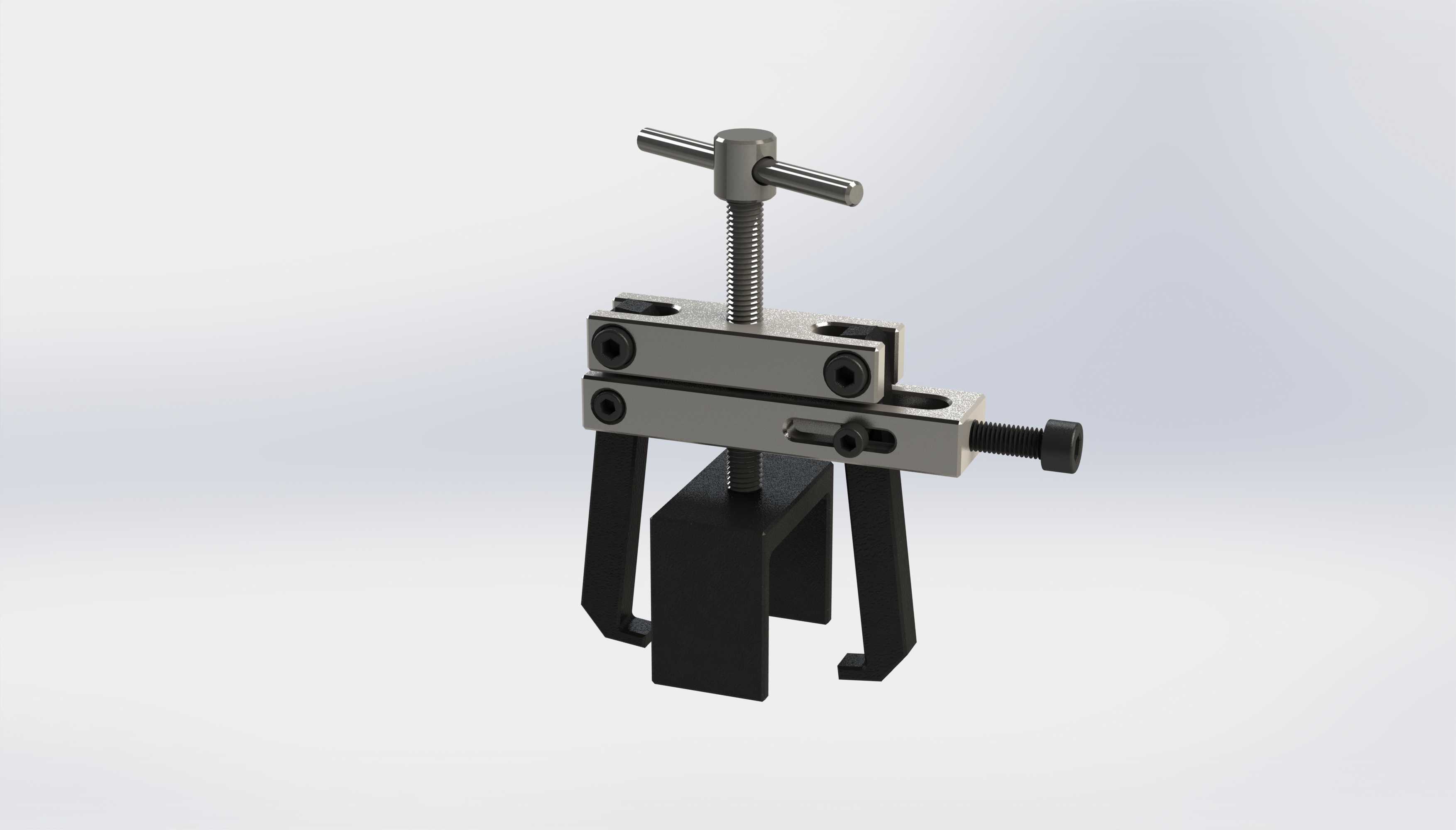

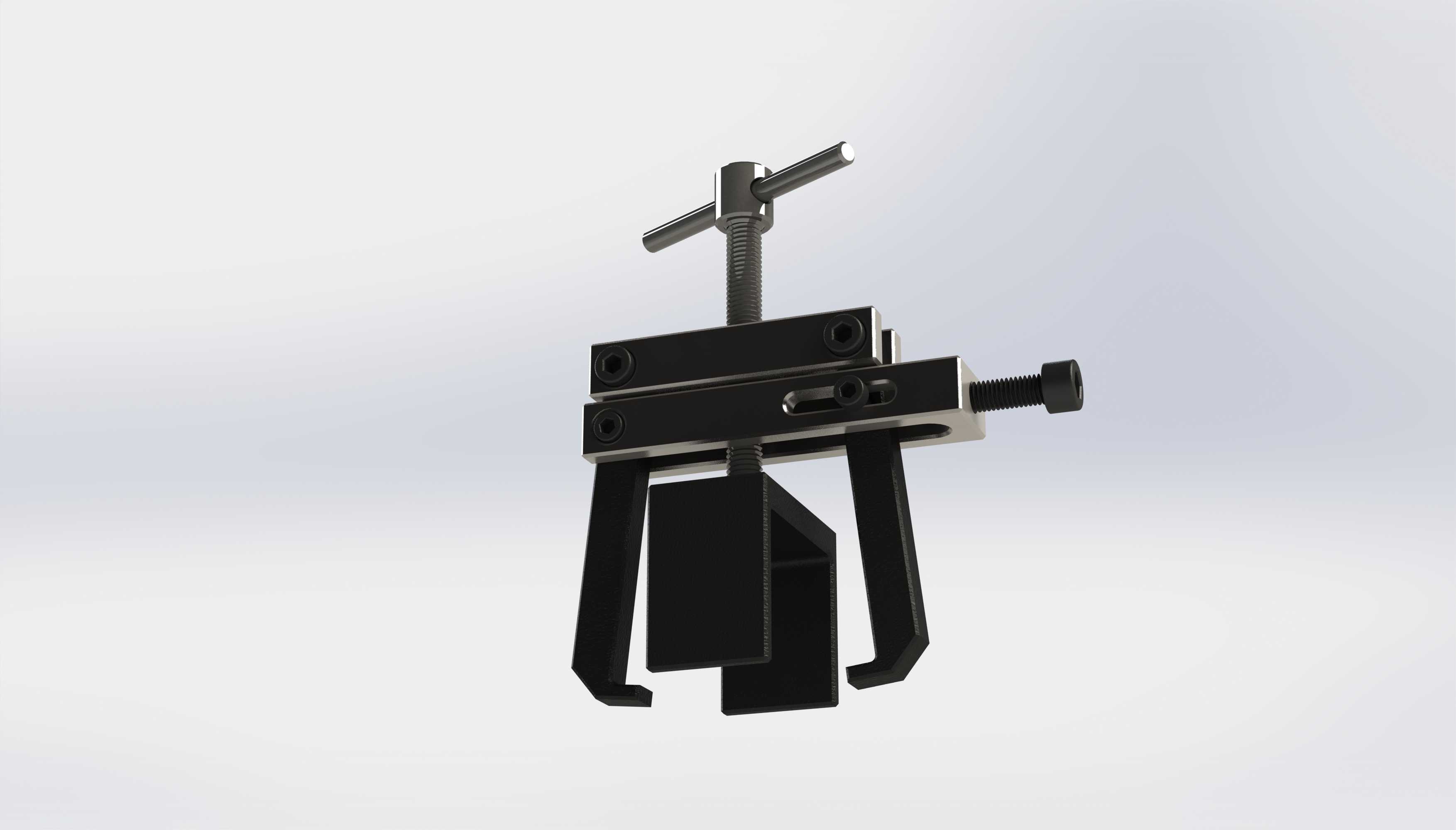

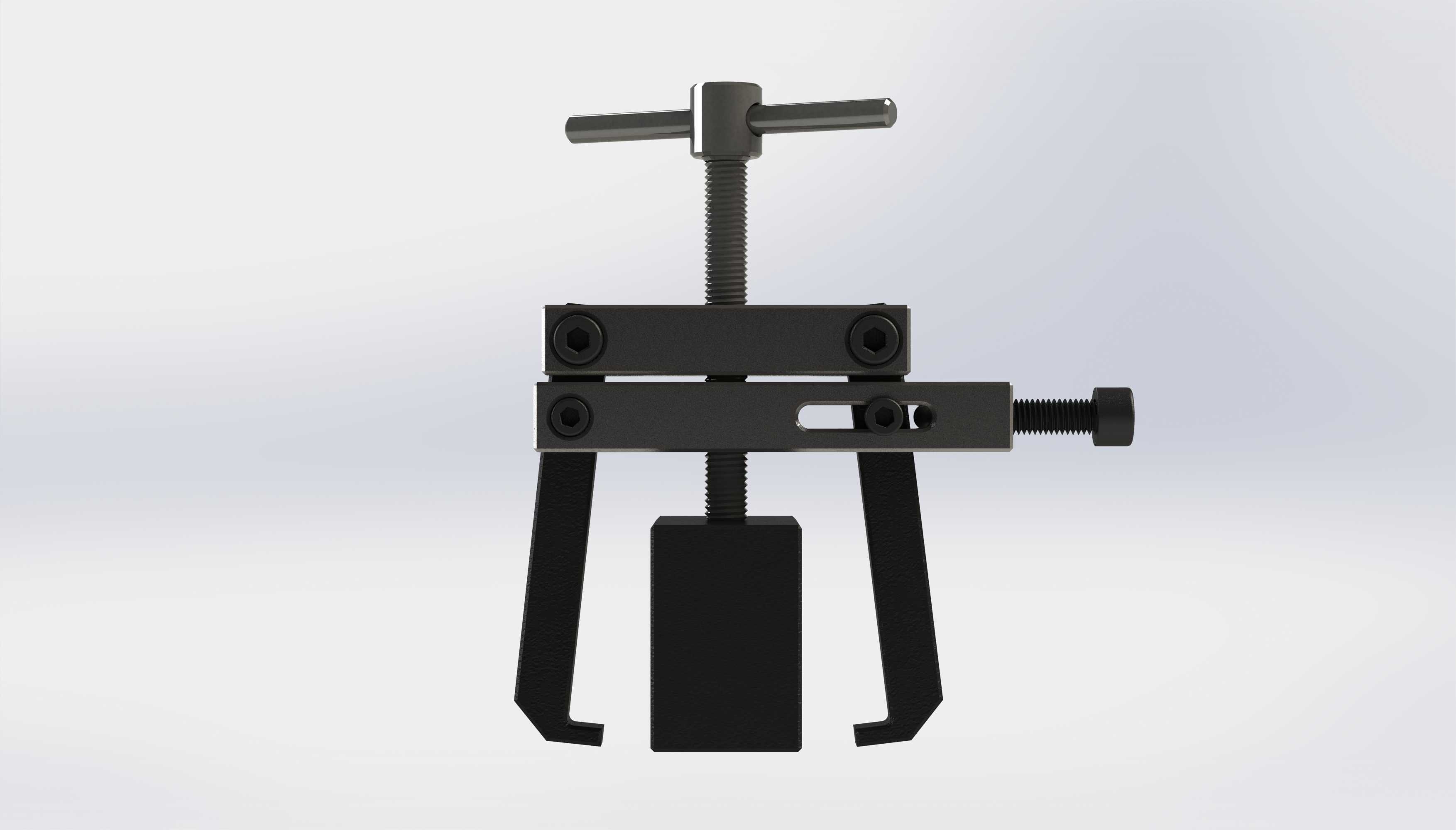

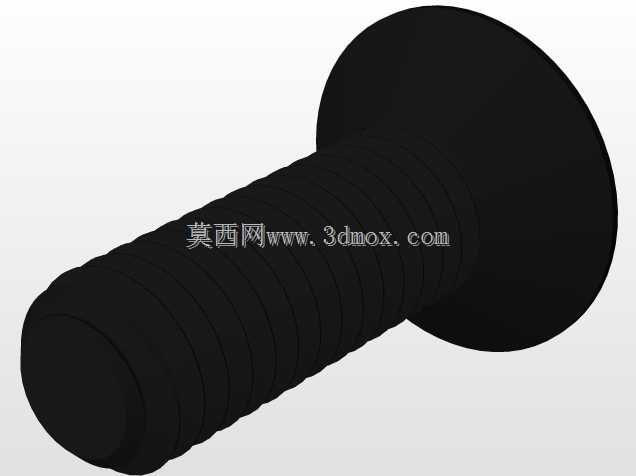

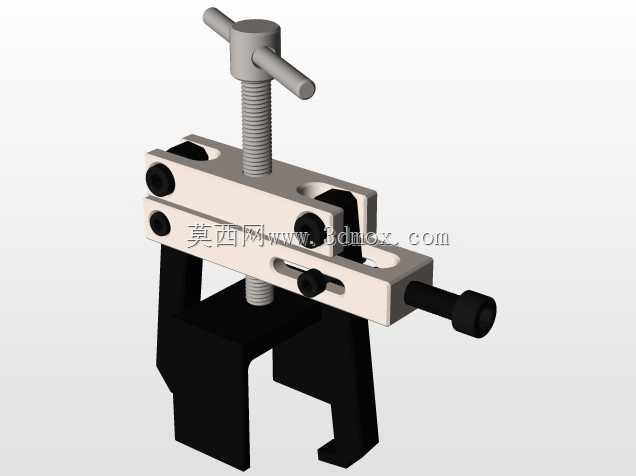

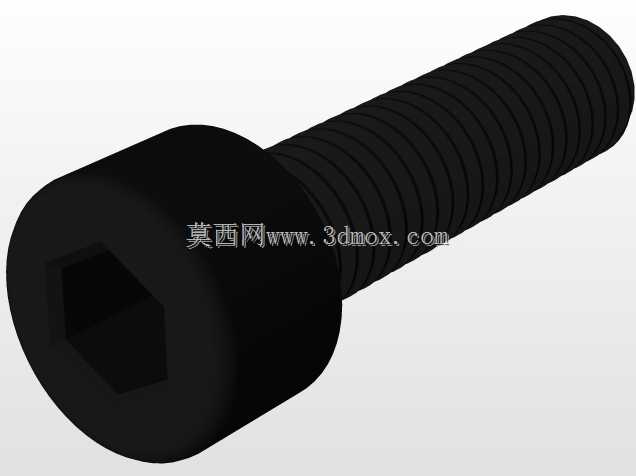

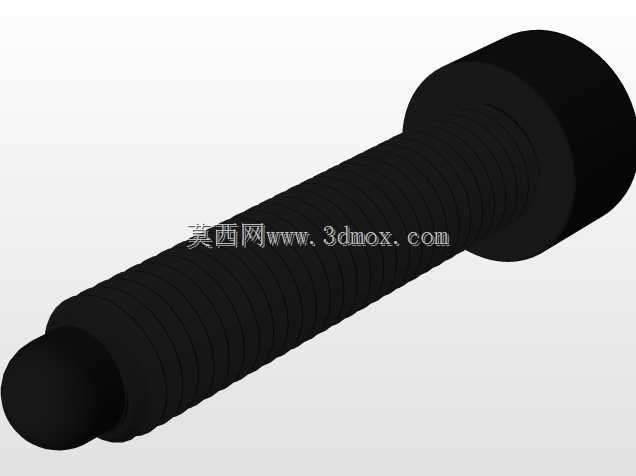

　　从功能特性来看，整套机构采用螺旋进给的施力逻辑，顶部的T型转动手柄直接和传动丝杆做刚性连接，丝杆中段穿过上下两层平行设置的夹装横梁，下层横梁集成了C型夹装基座，作业时可以直接将C型基座卡在热流道板的边缘或者工作台的装夹工位上，通过侧部的锁紧顶丝快速固定整个工装的位置，不需要额外制作复杂的连接底座，适配不同厚度的热流道分流板装夹边界，夹装开口的调节范围覆盖行业内常规热流道板15到60毫米的厚度区间，现场作业时不需要额外加垫调整块就能完成固定。上层横梁和丝杆的配合段采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，当操作人员转动T型手柄带动丝杆下行时，不会因为作业过程中的反向作用力出现手柄回退的情况，施力过程的线性度更好，不会出现偏载卡滞的问题。

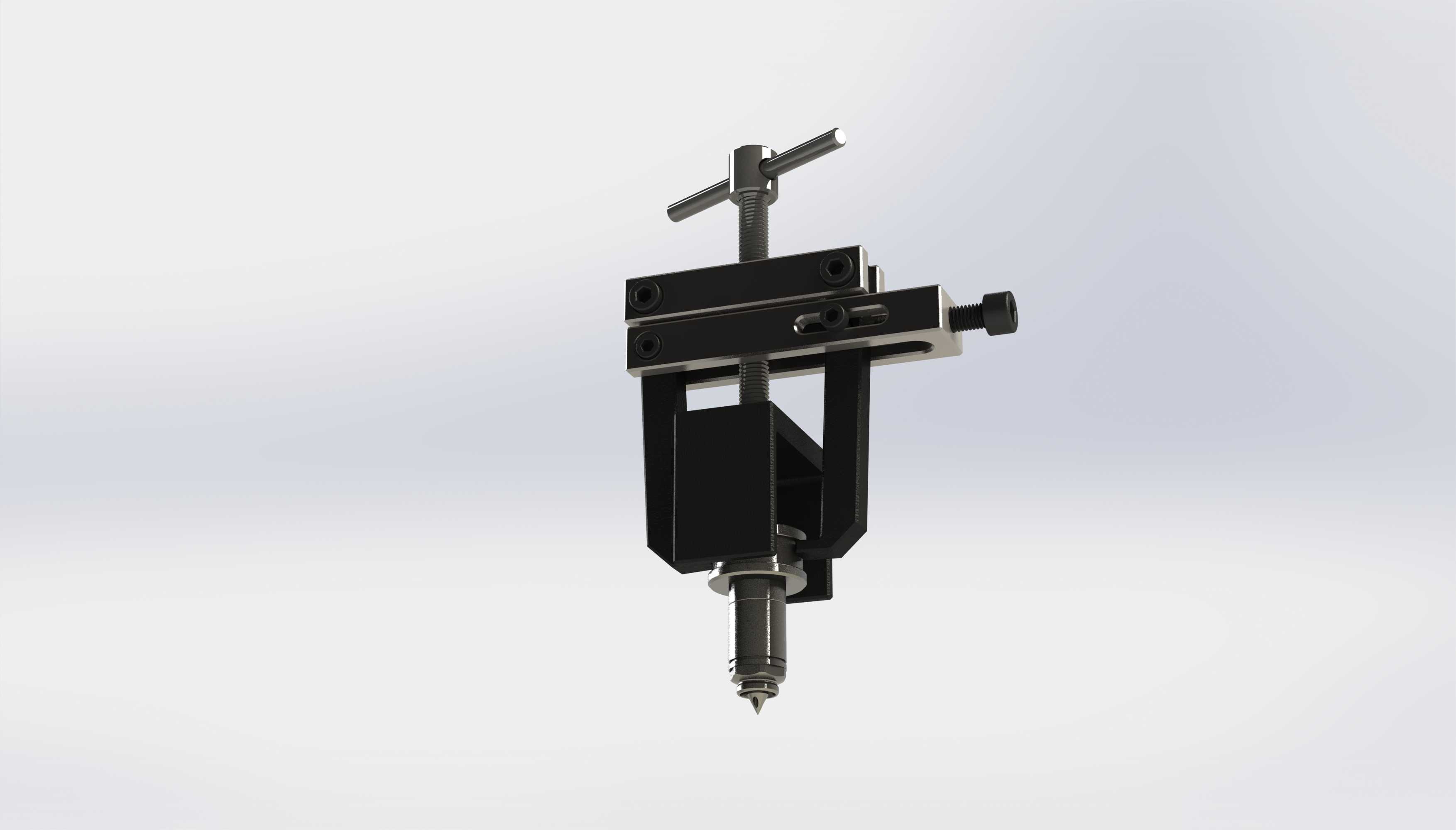

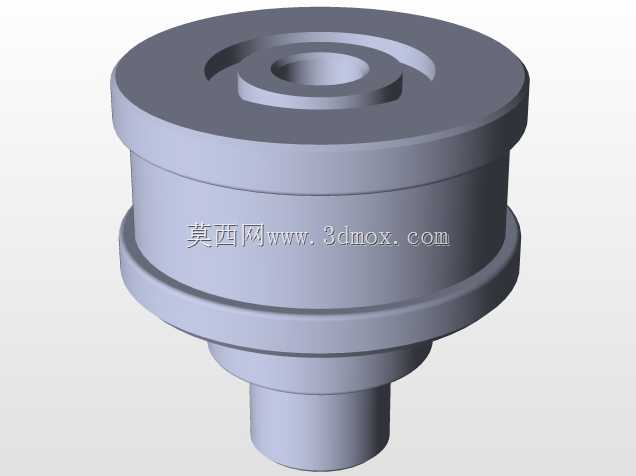

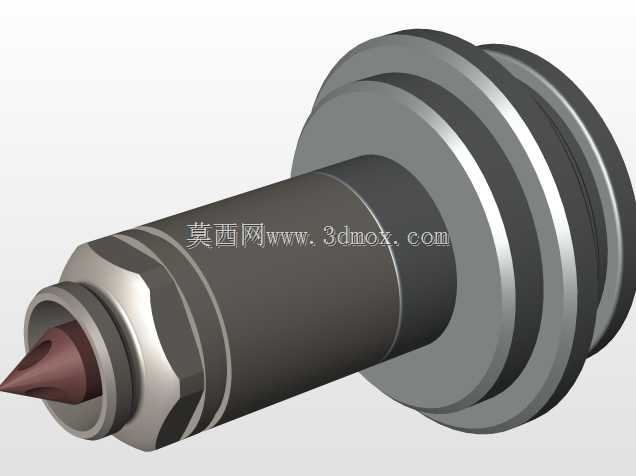

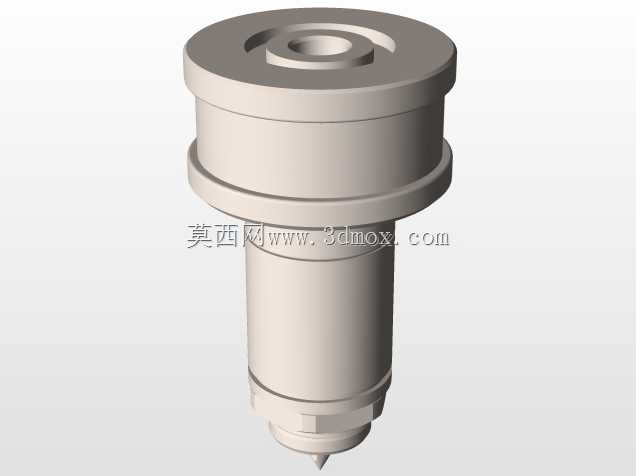

　　在实际用途层面，这套机构的核心作用是在热喷嘴装配前，对喷嘴内部的流道空腔做抽气预处理，同时在喷嘴压入分流板的过程中，通过丝杆下端的压头持续施加稳定的轴向压力，将喷嘴与分流板贴合面之间的空气完全排出，避免高温注塑时残留的空气受热膨胀形成局部气阻，导致注塑件出现缺胶、焦痕、流道延滞的缺陷，也能避免贴合面因为气隙存在出现长期高温下的漏胶问题。相比传统的徒手敲击压装、普通台钳夹装的作业方式，这套专用机构的压头和热喷嘴的尾部定位槽做了适配型面设计，压合时压力完全沿喷嘴的轴向传递，不会出现侧向分力导致喷嘴外圆磕碰、内部加热元件移位的问题，很多热喷嘴的内置加热圈和热电偶都是脆性封装结构，侧向受力很容易出现引线断裂、加热芯偏移的故障，这套工装的导向结构完全规避了这类作业风险。

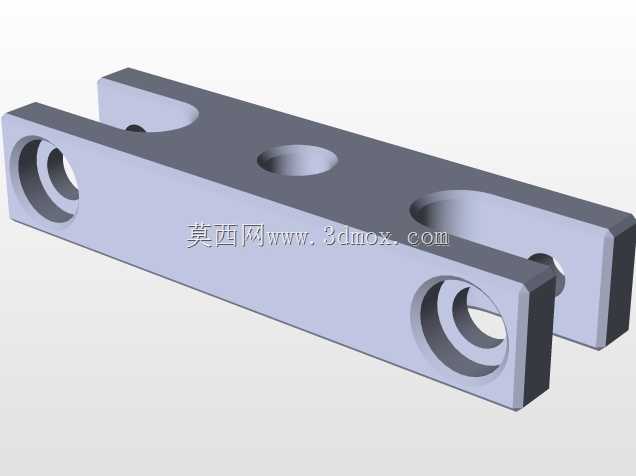

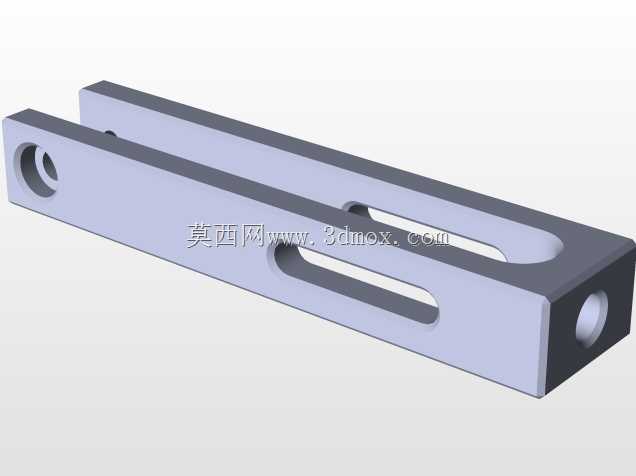

　　从设计思路上看，整套结构没有采用复杂的气动或者液压驱动元件，完全依靠纯机械结构实现所有功能，一方面是考虑到模具维保车间的作业环境往往存在油污、塑料粉尘，复杂的动力元件维护成本高，纯机械结构的故障率极低，日常只需要定期给丝杆螺纹添加少量润滑脂就能长期使用；另一方面，两层横梁上的安装孔都做了长槽型的可调设计，夹爪的位置可以根据不同规格热喷嘴的安装孔距做横向调整，覆盖市面上常见的点浇口、开放式热喷嘴的装夹尺寸，不需要针对单一规格喷嘴单独制作工装，大幅降低了车间的工装制作成本。C型夹座的开口深度做了80毫米的冗余设计，即使是带隔热衬套的加厚型热流道板，也能顺利卡入装夹位，不需要提前拆除流道板上的周边辅件，减少了维保作业的前置拆装步骤。

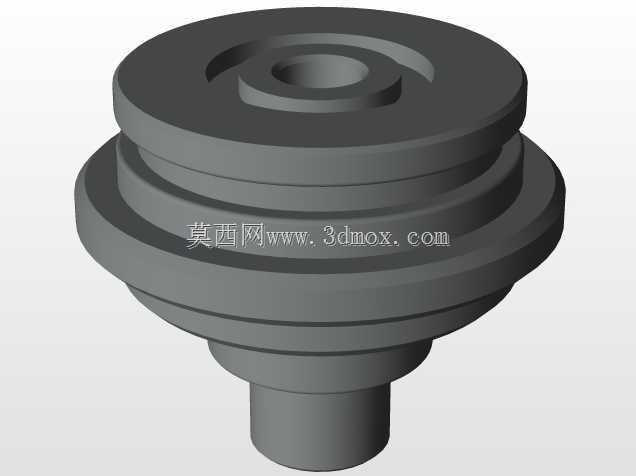

　　在安装边界的尺寸控制上，整套机构闭合状态下的总高度控制在220毫米以内，最大展开行程下的高度不超过300毫米，横向的最大宽度为160毫米，整体体积小巧，既可以固定在工作台面上做定点作业，也可以直接带到模具生产机台旁，在模具不下机的状态下完成热喷嘴的抽气和压装作业，不需要将整套热流道系统拆回维修车间，大幅缩短了模具故障的停机处理时间。夹装横梁的边角都做了R3的圆角倒钝处理，避免作业过程中尖锐边角刮伤操作人员或者磕碰热流道板的密封面，侧部的锁紧顶丝前端加了铜质防护垫，顶紧时不会在流道板表面留下压痕，影响后续的模板贴合精度。丝杆下端的压头采用快换式结构，可以根据不同直径的热喷嘴更换对应尺寸的压头，压头内部做了避让热电偶引线的凹槽，压合作业时不会压伤喷嘴尾部的加热引线和测温线，这一细节设计也是很多通用压装工装没有考虑到的现场实际需求——不少维保人员用普通压具作业时，经常因为压头没有避让槽压断热电偶引线，导致喷嘴更换后需要重新拆装修复，反而增加了作业时长。

　　实际作业过程中，操作人员只需要先调整C型夹座的位置将工装固定在作业位，调整上下横梁的夹爪位置对准热喷嘴的安装法兰，转动T型手柄带动丝杆缓慢下行，当压头接触到喷嘴尾部时，先保持10秒左右的预压状态，让喷嘴和流道板之间的空气顺着流道间隙逐步排出，之后再逐步加力将喷嘴压到指定的安装深度，整个施力过程可以通过手柄的转动扭矩直观控制压力大小，避免压力过大导致喷嘴法兰变形或者流道板压损。整套结构的所有受力部件都采用45号钢调质处理，关键的螺纹传动面做了淬火硬化处理，长期重复使用也不会出现螺纹滑牙、横梁变形的问题，适合注塑车间高频次的维保作业场景使用。
