冲击钻适配转接工作头结构设计

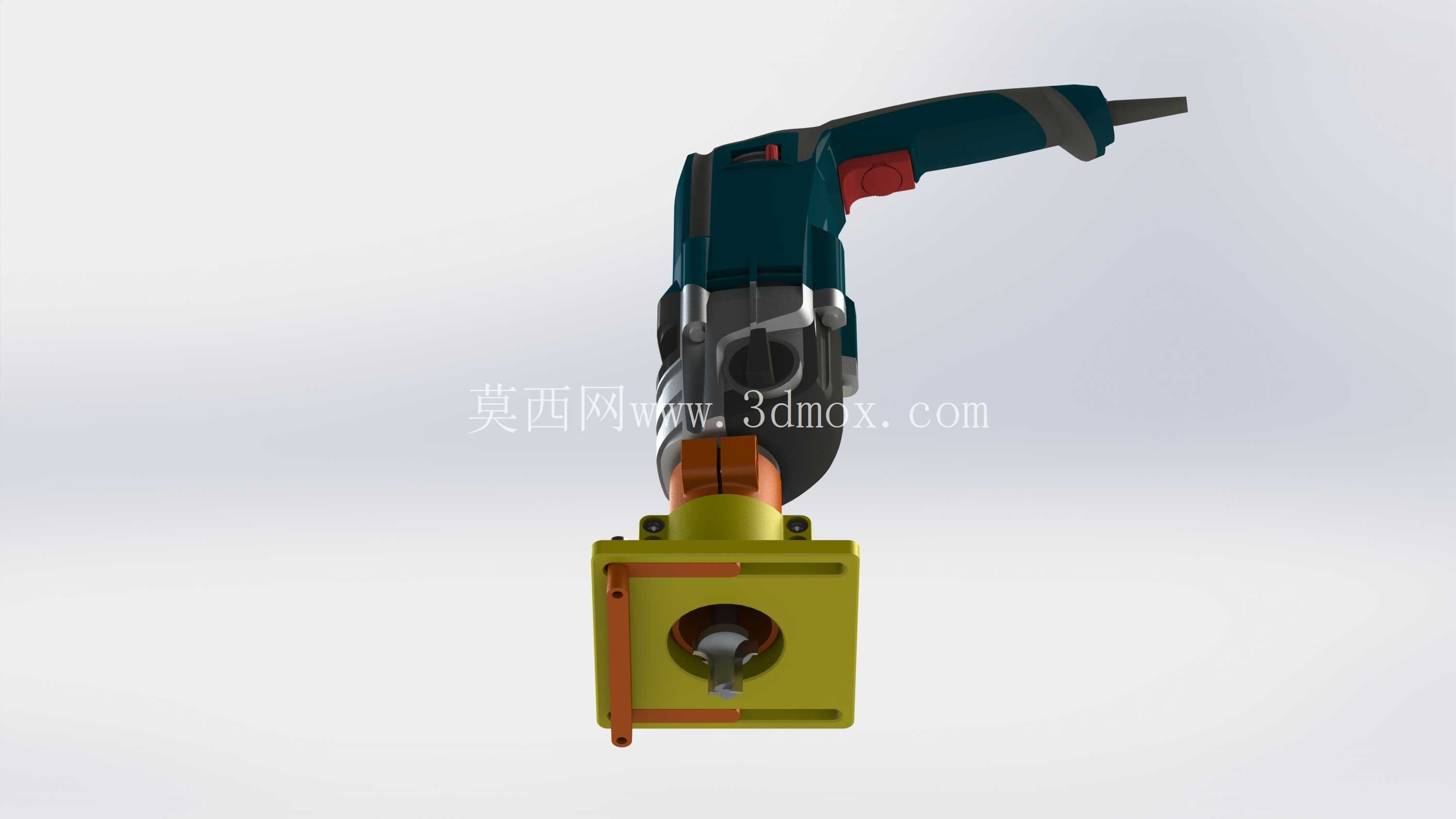

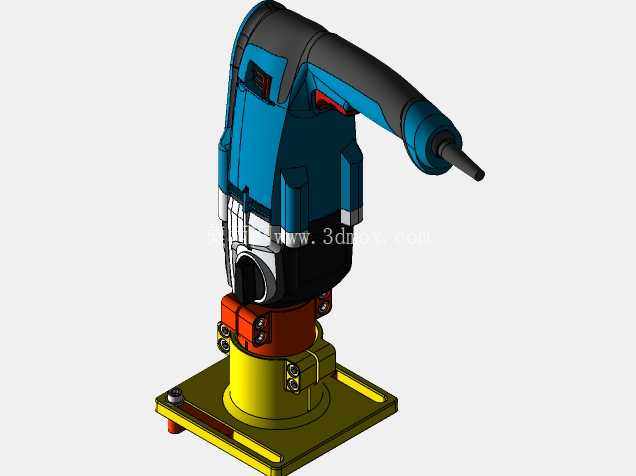

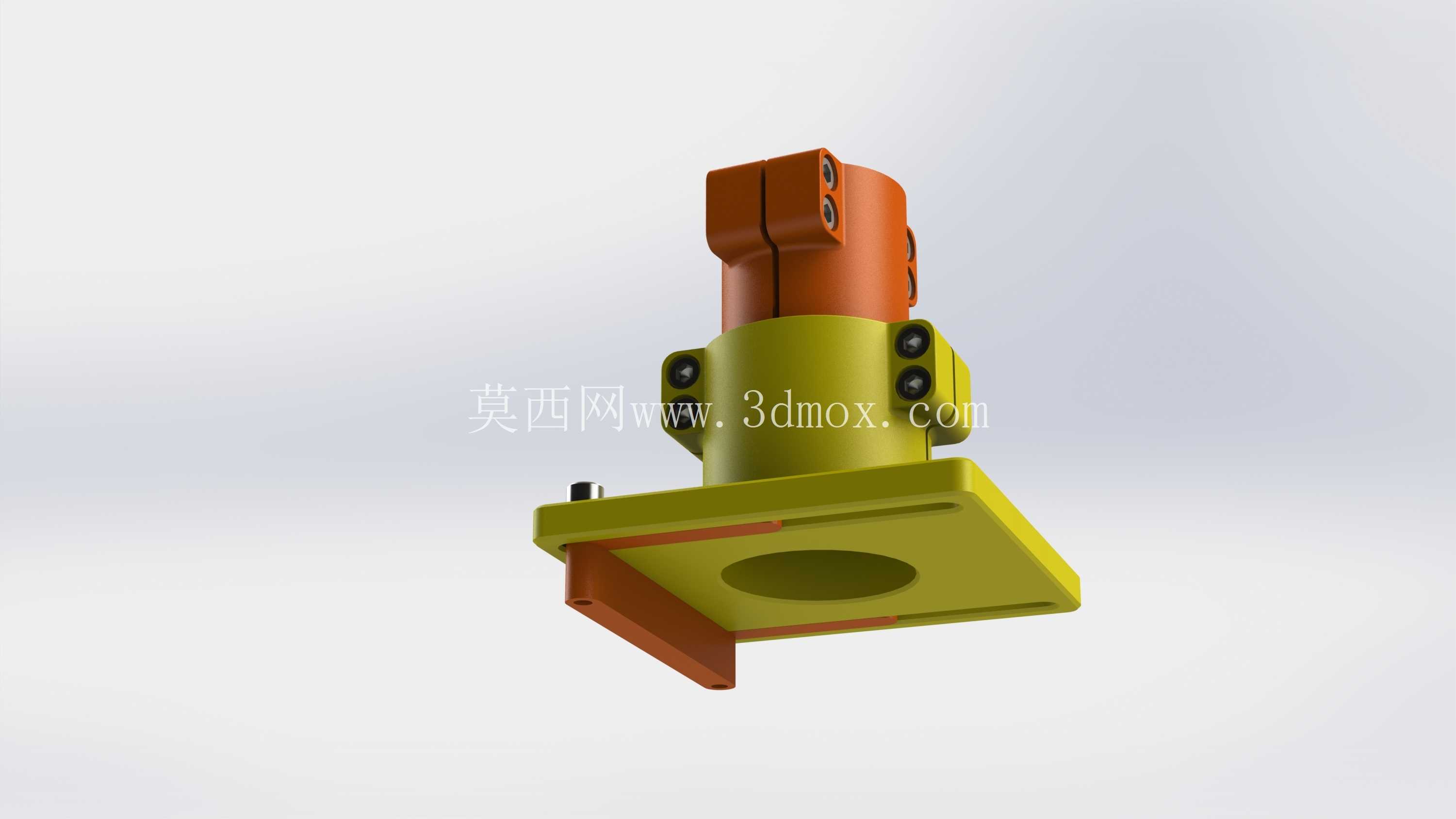

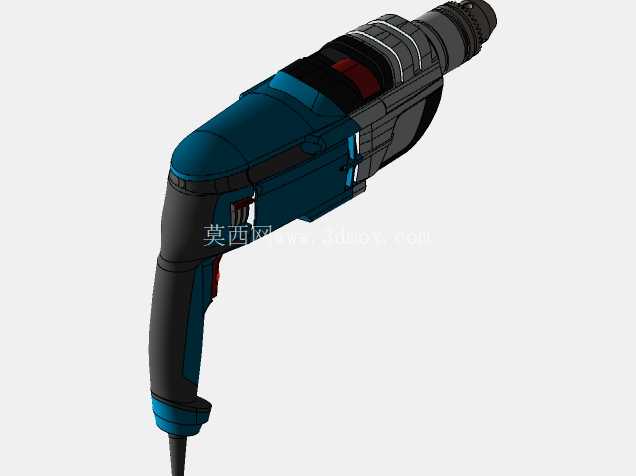

　　这套冲击钻适配转接工作头，主要面向现场加工作业里的多工况钻孔、扩孔、修磨需求，解决常规手持冲击钻无法适配特殊工位加工角度、无法延伸作业深度的痛点，在模具修配、钣金现场加工、小型铸件飞边打磨、设备安装现场配孔这类场景里，能直接替代专用工装，减少设备更换频次，提升现场作业的灵活度。从结构设计逻辑来看，整个转接件采用三段式同轴布局，最上端是和冲击钻输出端配合的快装夹持段，做了对称的平位卡槽设计，和钻夹头的夹紧爪配合时能避免周向打滑，夹持段的外径公差控制在h6级别，和市面主流的13mm、10mm规格钻夹头适配，不需要额外更换夹头就能直接装夹，装夹后整体同轴度跳动控制在0.05mm以内，避免作业时出现偏摆震手的问题。

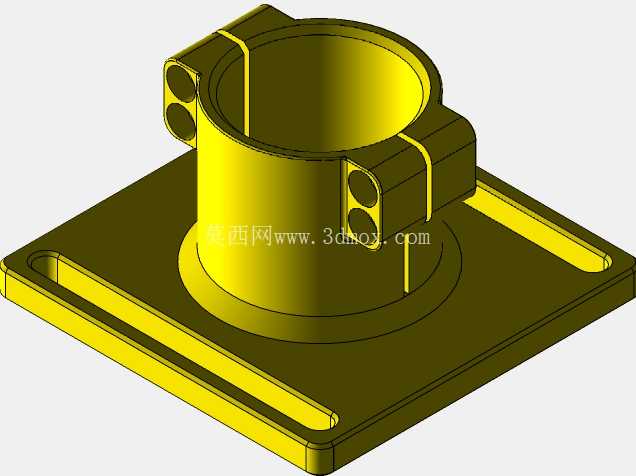

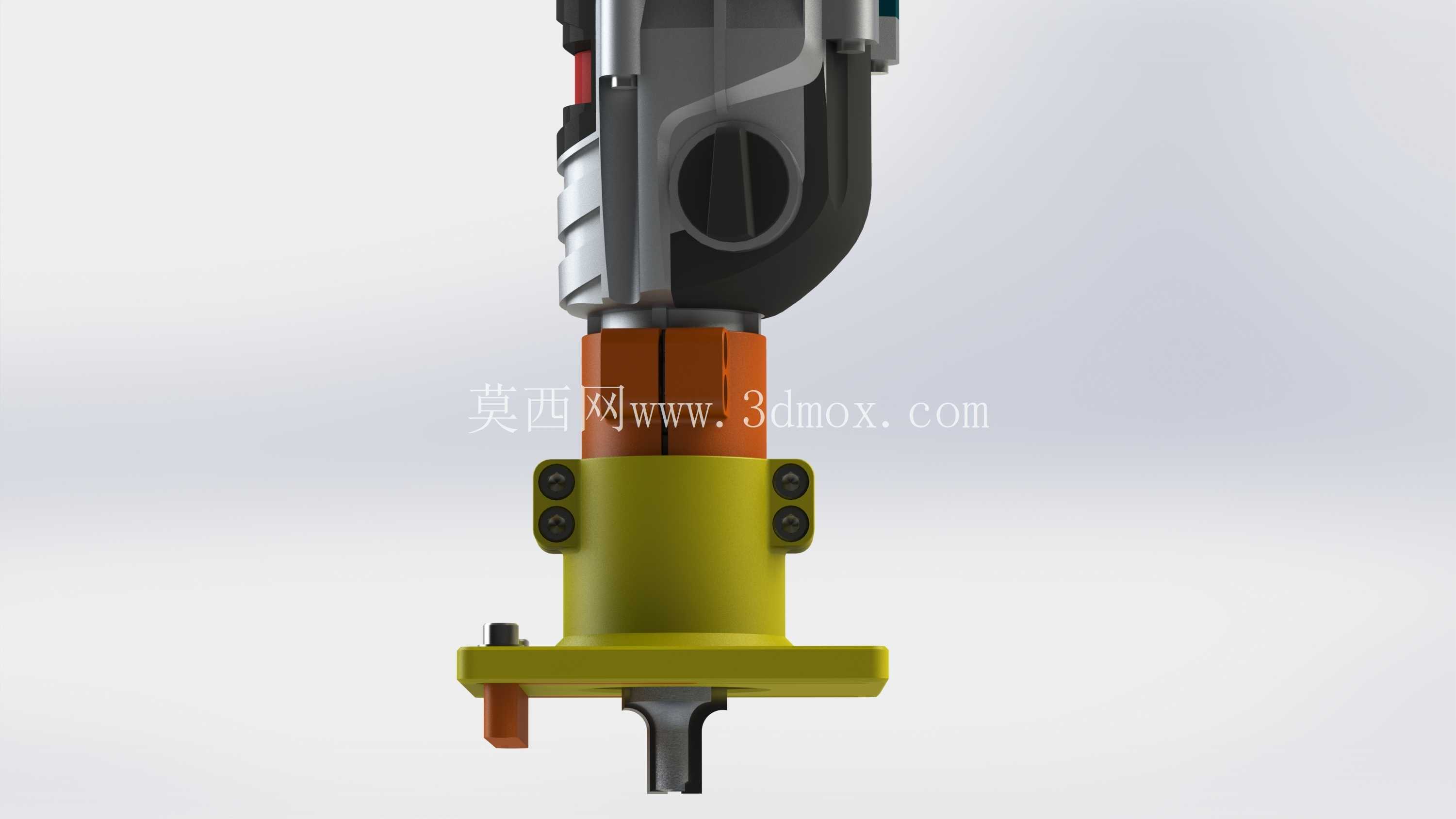

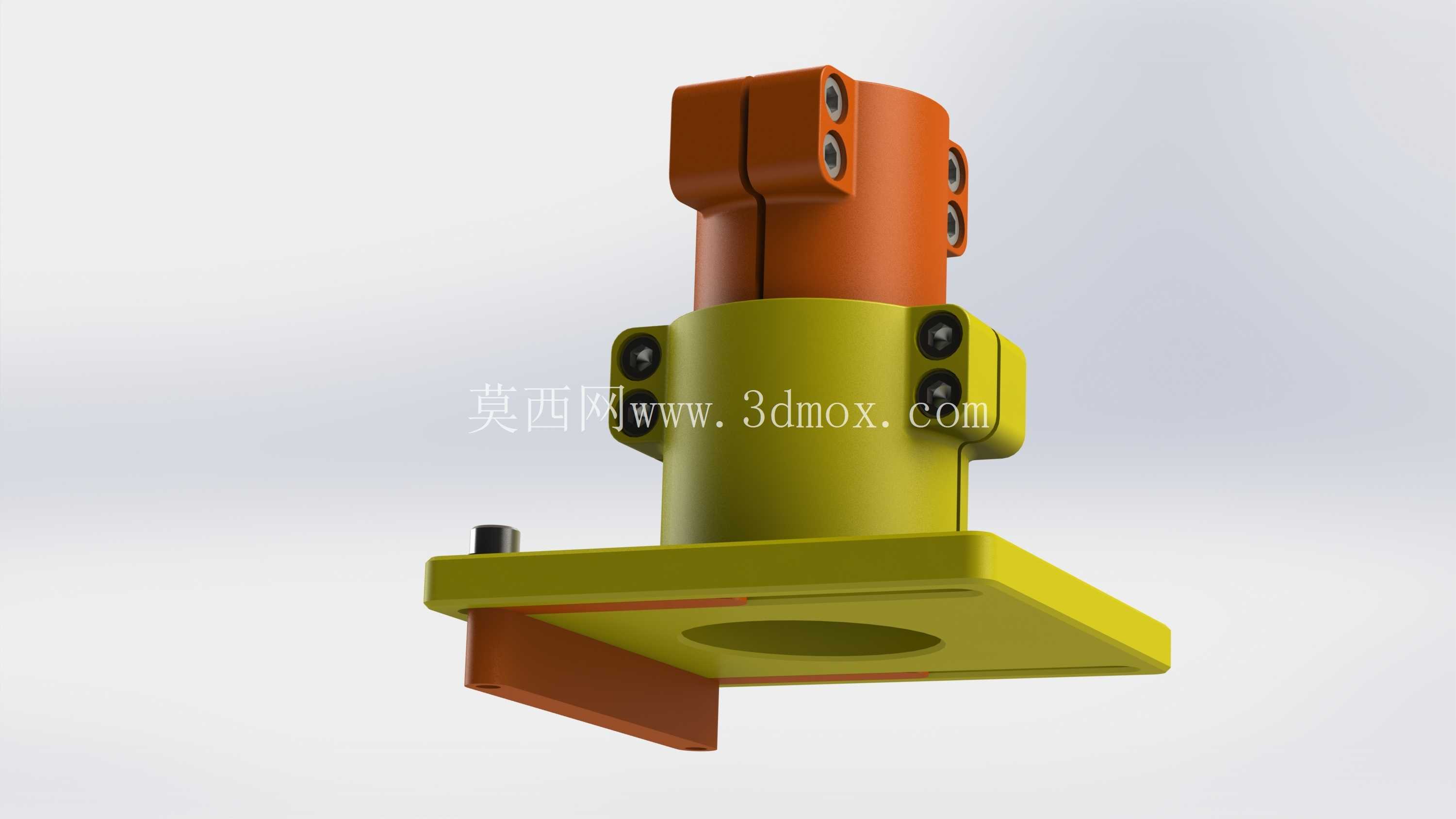

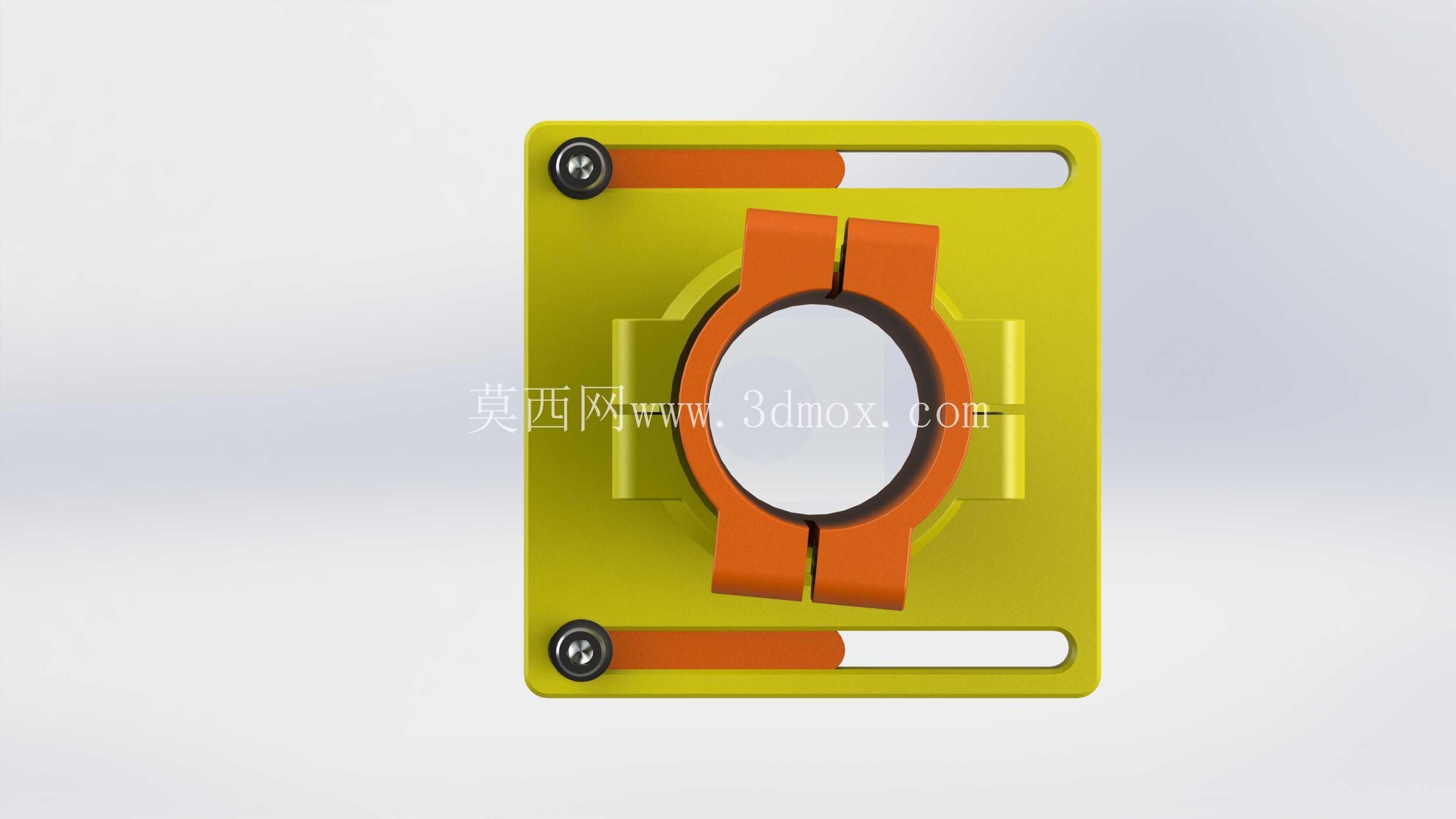

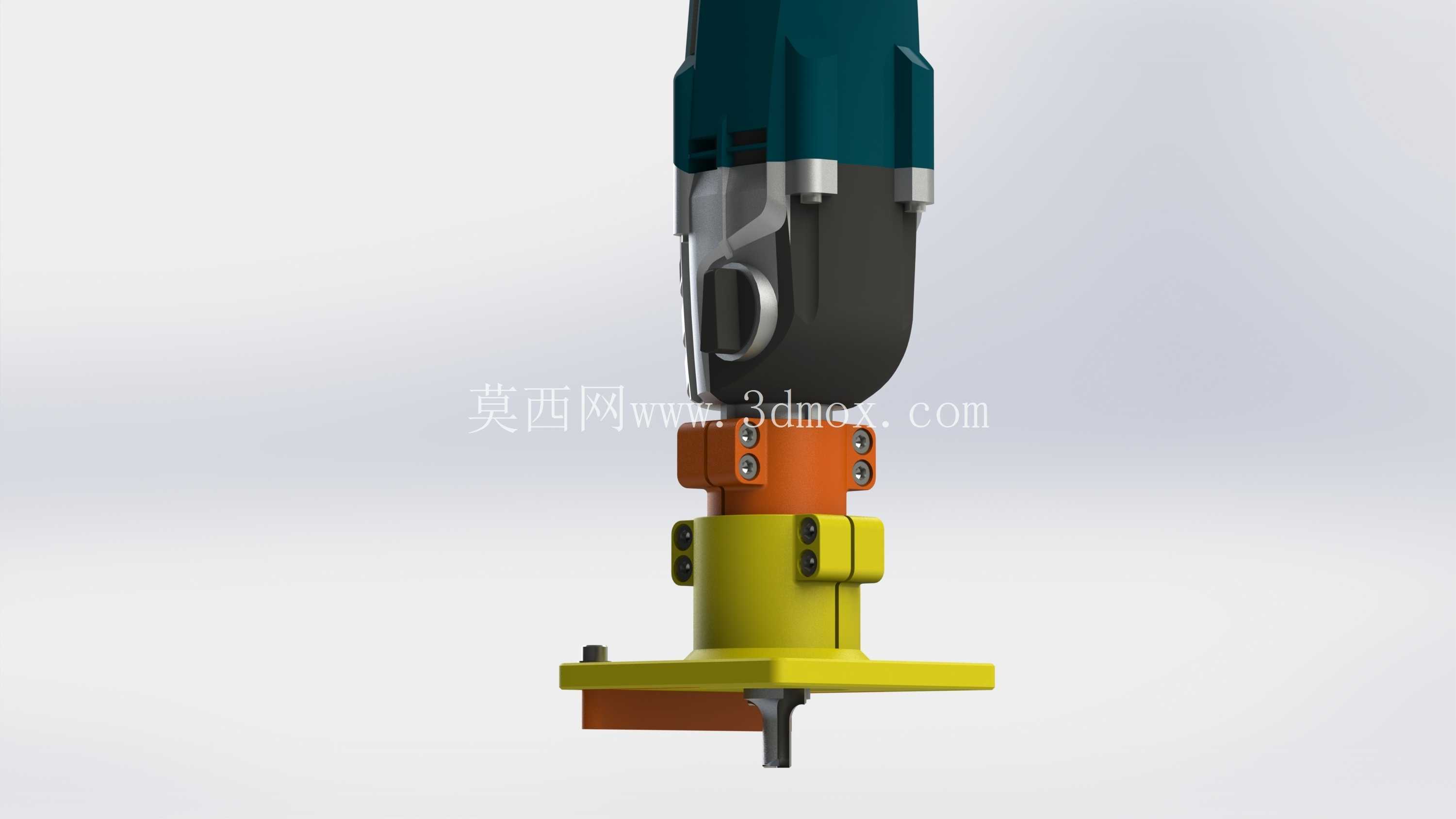

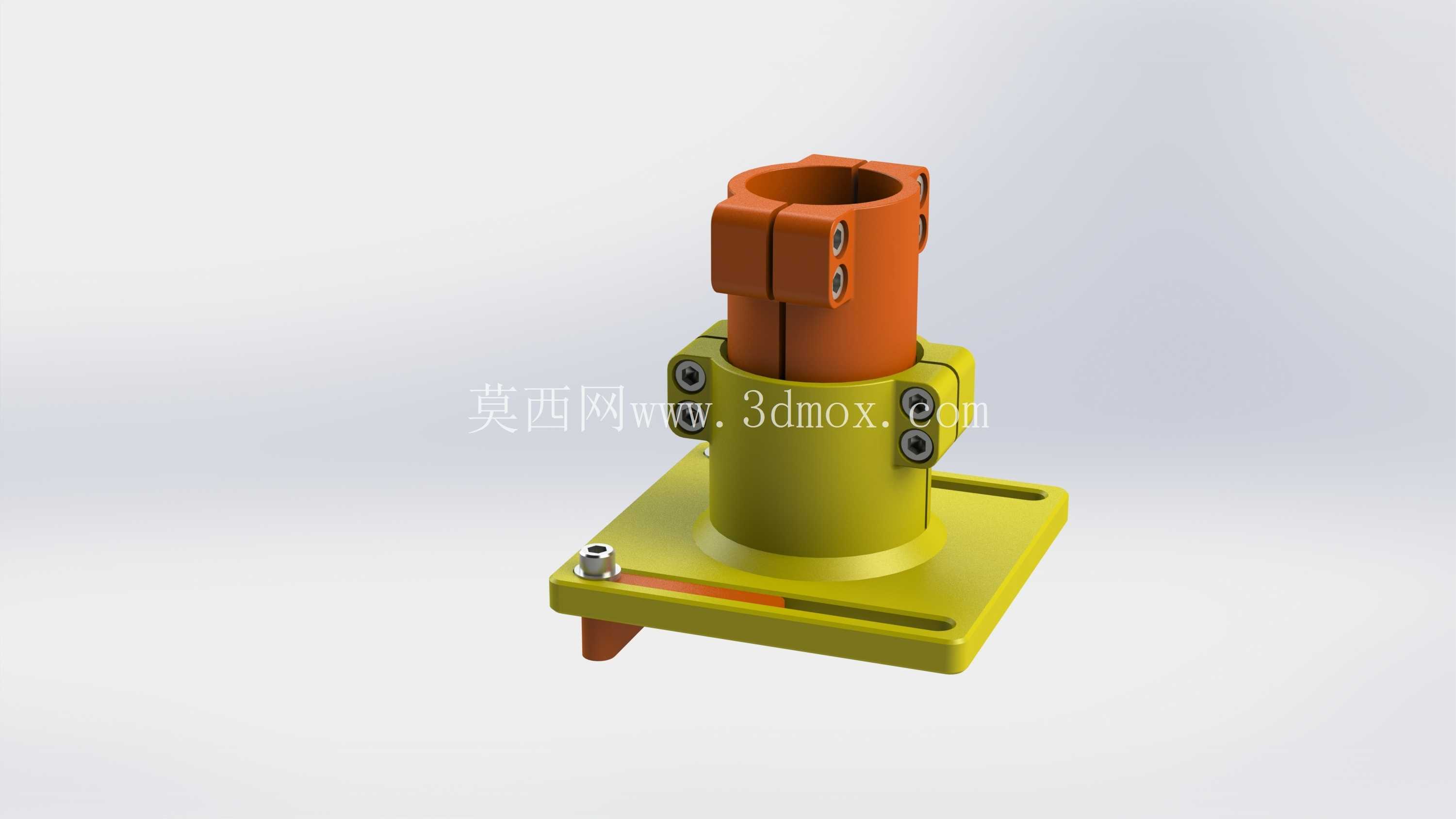

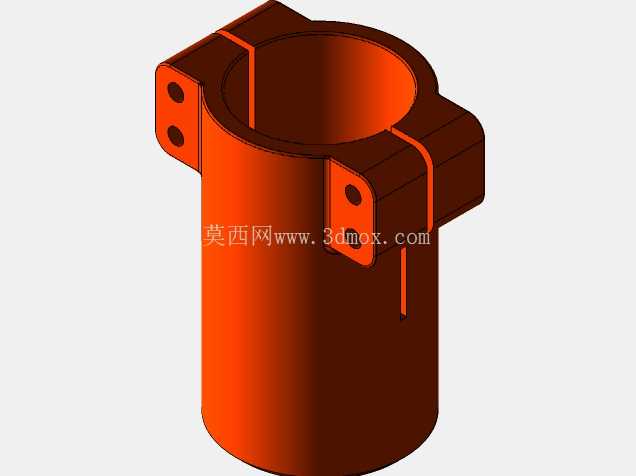

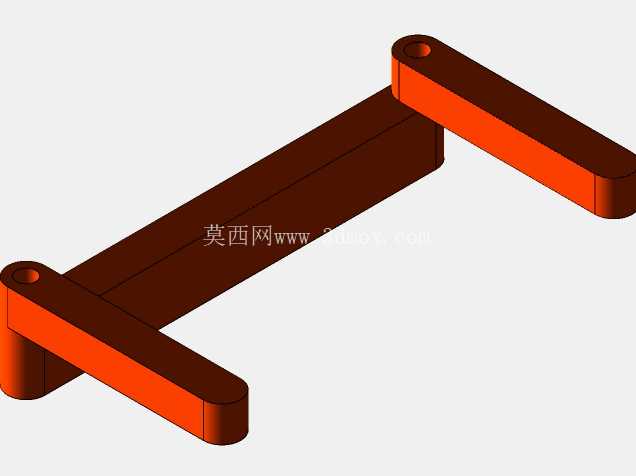

　　中间段是扭矩传递与缓冲结构，采用橙色的连接座做径向定位，四个对称布置的内六角锁紧螺钉把上下连接段锁死，螺钉的沉孔深度刚好和螺钉头齐平，不会突出外圆剐蹭作业面，连接座内部做了十字形的扭矩传递槽，能把冲击钻输出的轴向冲击载荷、周向旋转扭矩均匀传递到下端工作头，避免单点受力出现断裂，同时中间的黄色基座部分做了加厚的法兰盘结构，法兰盘厚度8mm，外圆比连接座大22mm，作业时可以作为深度定位的基准面，贴靠工件表面就能控制钻孔深度，不需要额外加装定位挡圈，对于批量配钻相同深度的孔位来说，能省掉反复测量深度的步骤。

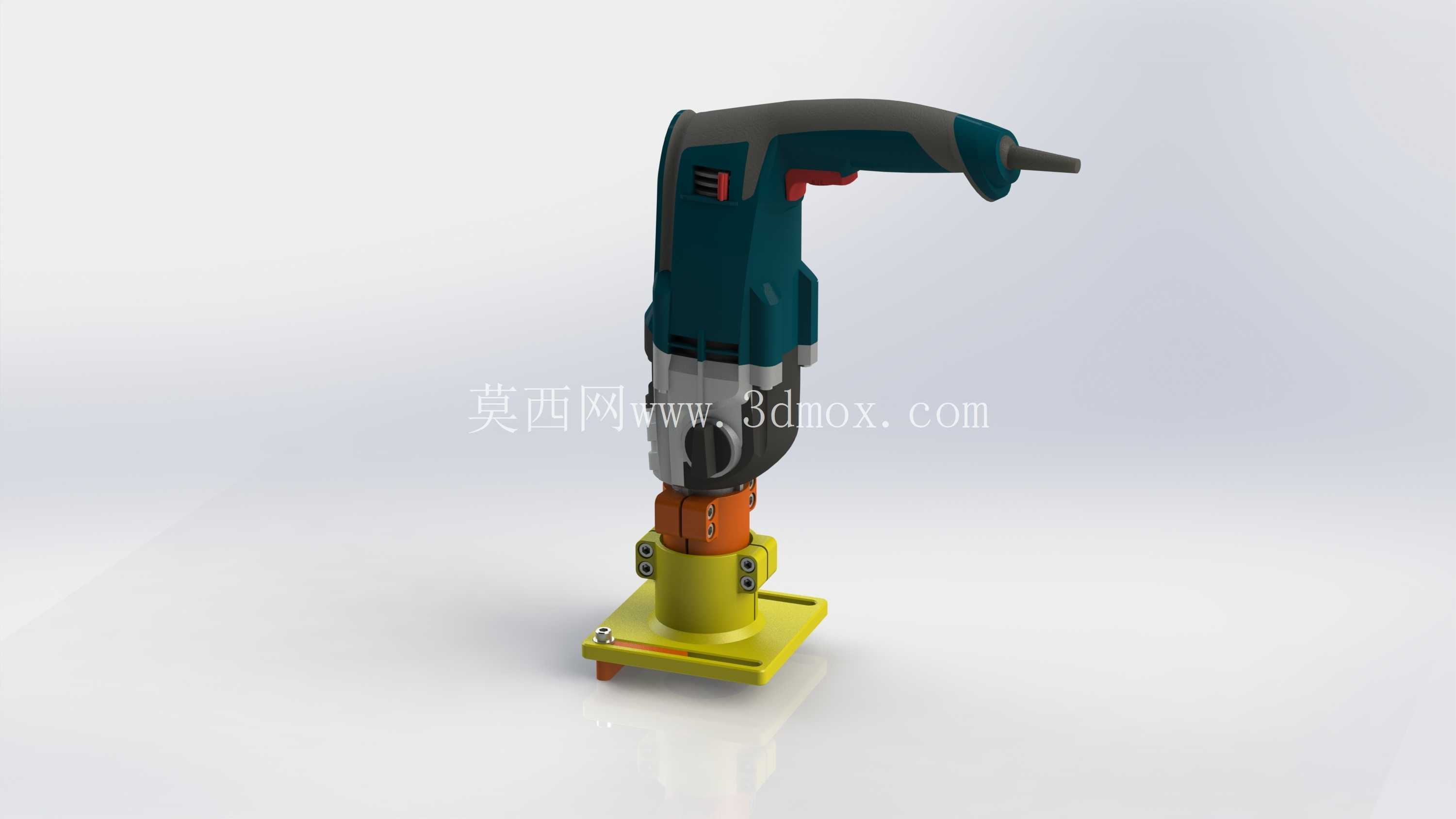

　　下端是工作头安装段，采用标准的快换式夹头接口，能适配不同直径的直柄钻头、打磨头、倒角器，接口的锁紧方式采用弹簧钢珠卡位，更换工作头时只需要向上拉动锁套就能拆装，不需要额外扳手，在高空作业或者狭小空间作业时，单手就能完成工具头更换。从安装边界来看，整个转接件装夹到冲击钻上之后，总延伸长度是112mm，最大外圆直径是62mm，能伸进内径70mm以上的腔体内作业，对于铸件内部的交叉孔去毛刺、深腔内部的钻孔作业，常规钻头长度不够、角度受限的问题都能解决，法兰盘的下端面到钻头尖端的距离可以通过更换不同长度的工作头调整，调整范围在15mm到50mm之间，能适配不同厚度的板材、不同深度的沉孔加工需求。

　　在实际使用场景里，这套转接件不光能用来钻孔，更换下端的工作头之后，还能完成小型铸件的浇口打磨、钣金件的边角倒角、螺纹底孔的扩孔作业，不需要频繁更换电动工具，在模具车间的现场修模作业中，遇到模具已经装到机床上、不方便拆卸的情况，拿着装了这个转接件的冲击钻就能直接在模架上配打销钉孔、修磨浇口飞边，比拆模具上加工中心处理的效率高很多。设计的时候特意考虑了作业时的受力情况，所有受力段的材料都选用40Cr调质处理，表面做发黑防锈处理，连接螺钉选用12.9级高强度内六角螺钉，能承受最大12N·m的扭矩输出和15Hz的轴向冲击，不会出现长时间作业后连接松动、断裂的问题，各段的连接面都做了0.2mm的退刀槽设计，装配时能保证端面完全贴合，不会出现装配间隙导致的同轴度偏差。另外，转接件的外圆所有棱角都做了R1.5的圆角处理，作业时不会剐蹭工件表面，也避免锋利棱角划伤操作人员，法兰盘的边缘做了15度的倒角，伸进腔体作业时能起到导向作用，不会卡在腔体入口处。针对铸造车间多粉尘的作业环境，连接座的配合缝隙处都设计了防尘密封圈，能阻挡打磨产生的金属碎屑、铸造粉尘进入连接缝隙，避免长时间使用后出现锁套卡滞、螺钉锈死的问题，日常维护只需要定期在连接缝隙处滴少量润滑油就能保证动作顺畅，不需要复杂的拆解保养。
