蒙塔罗达传感执行集成安装组件结构

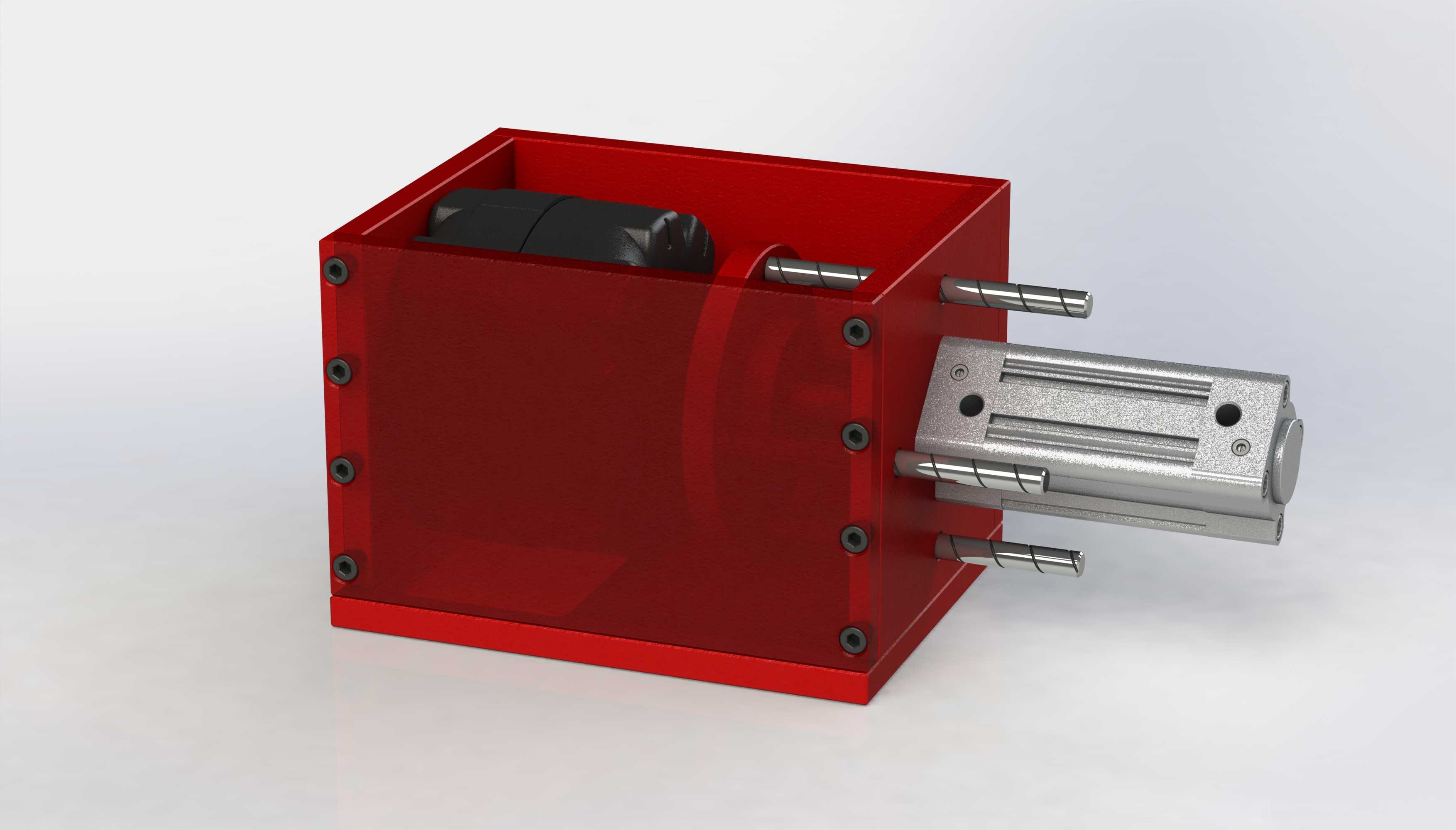

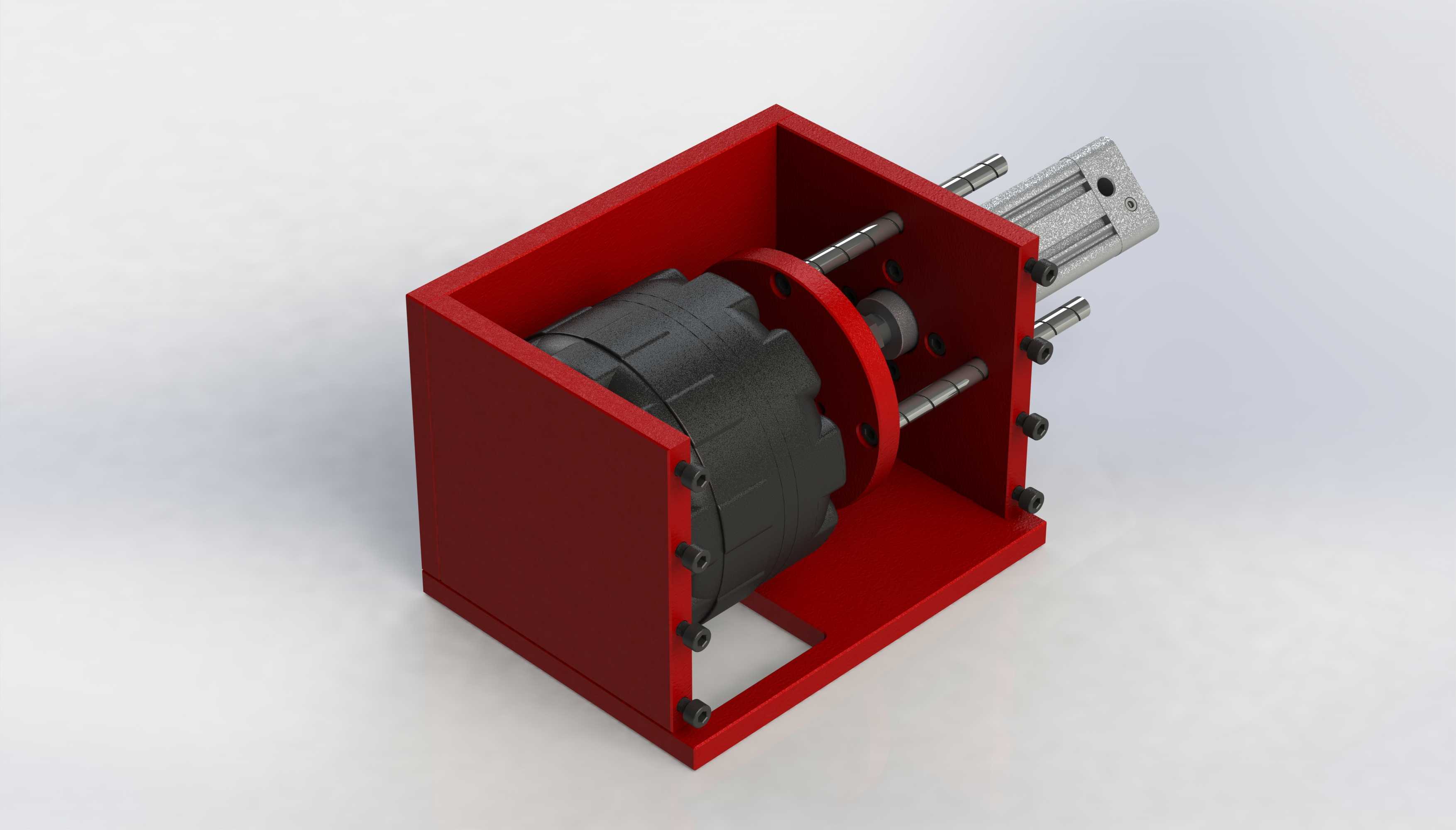

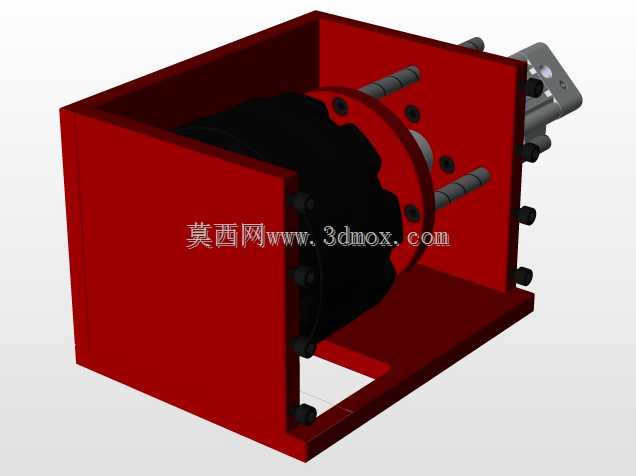

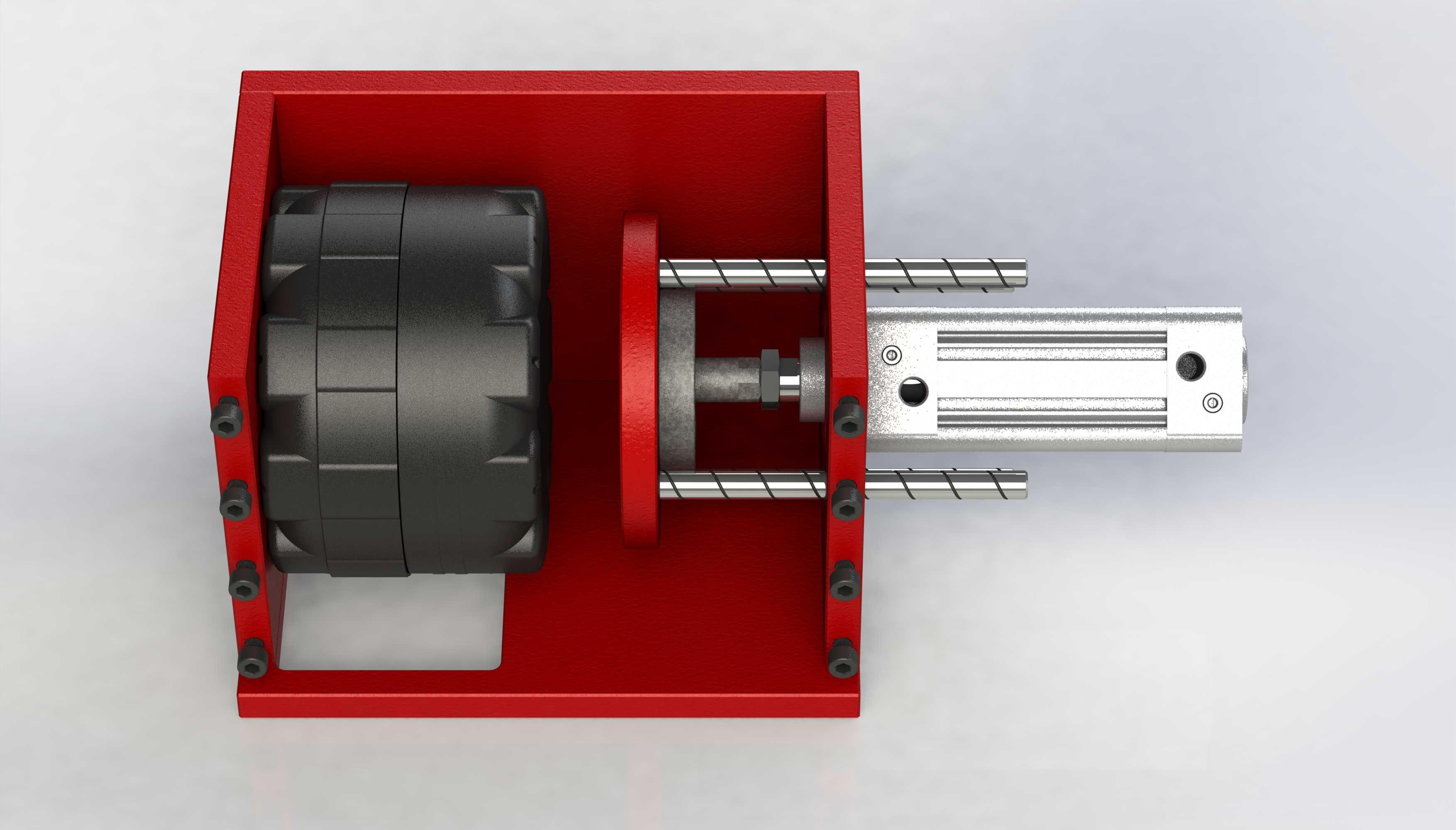

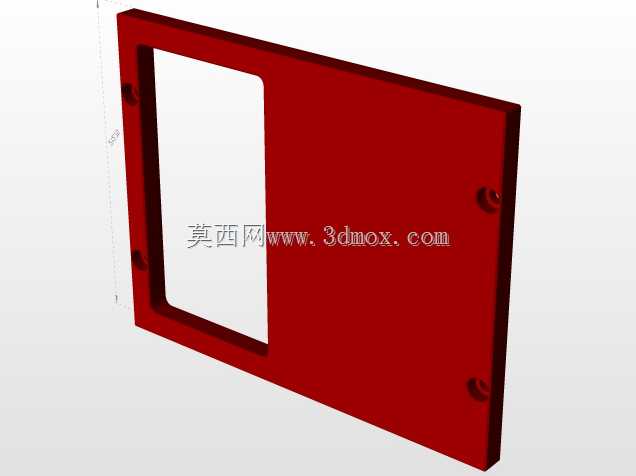

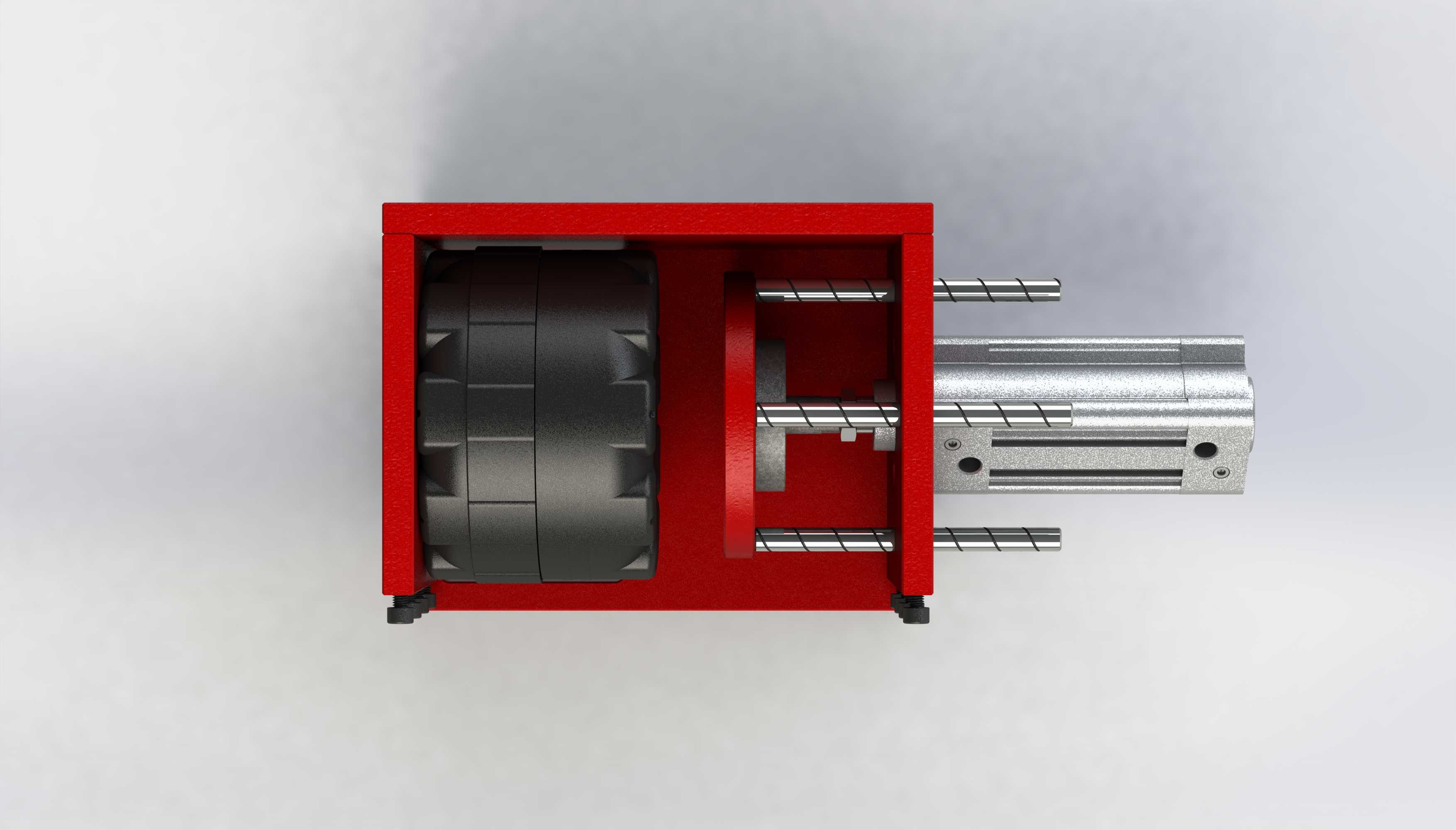

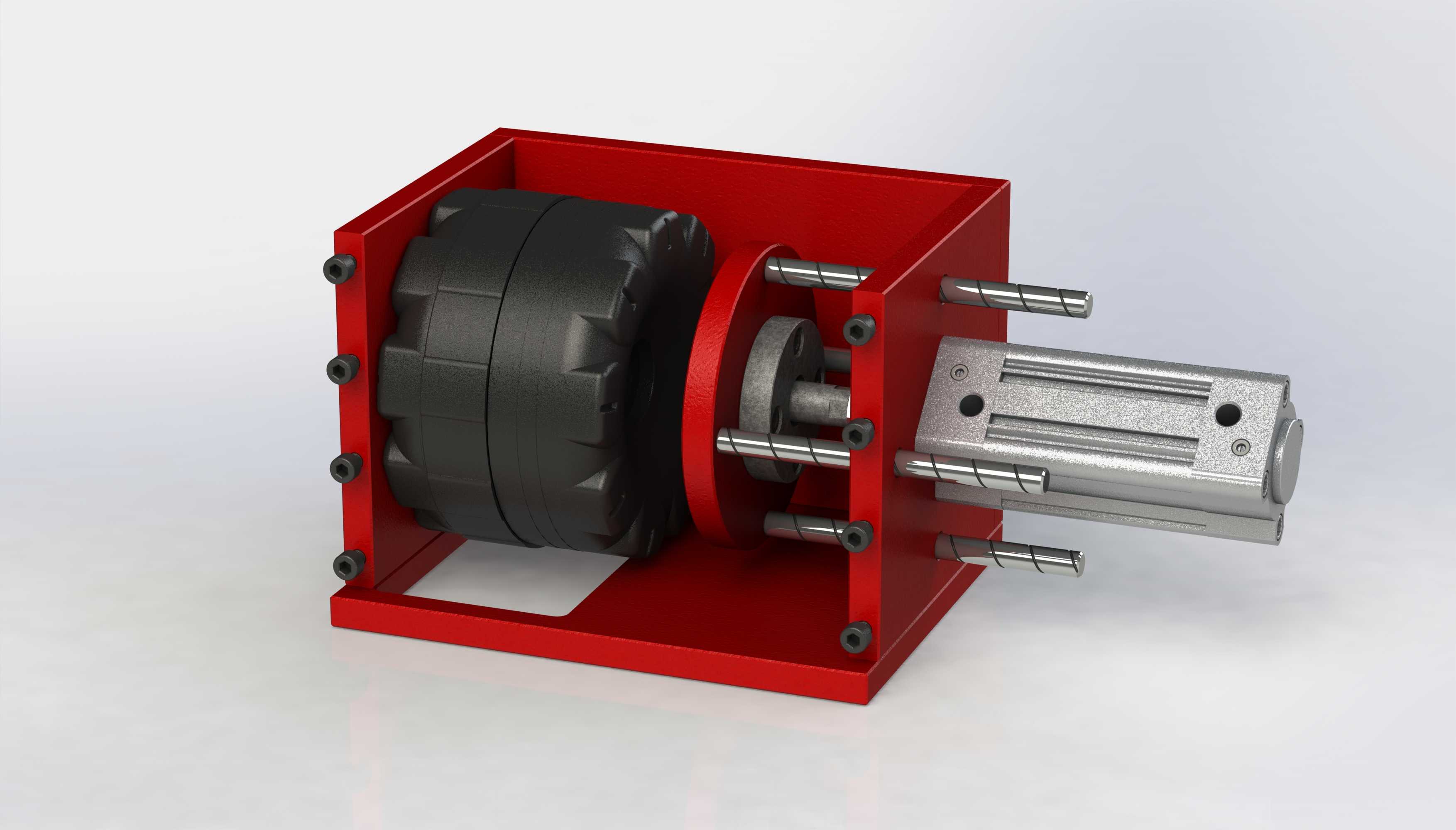

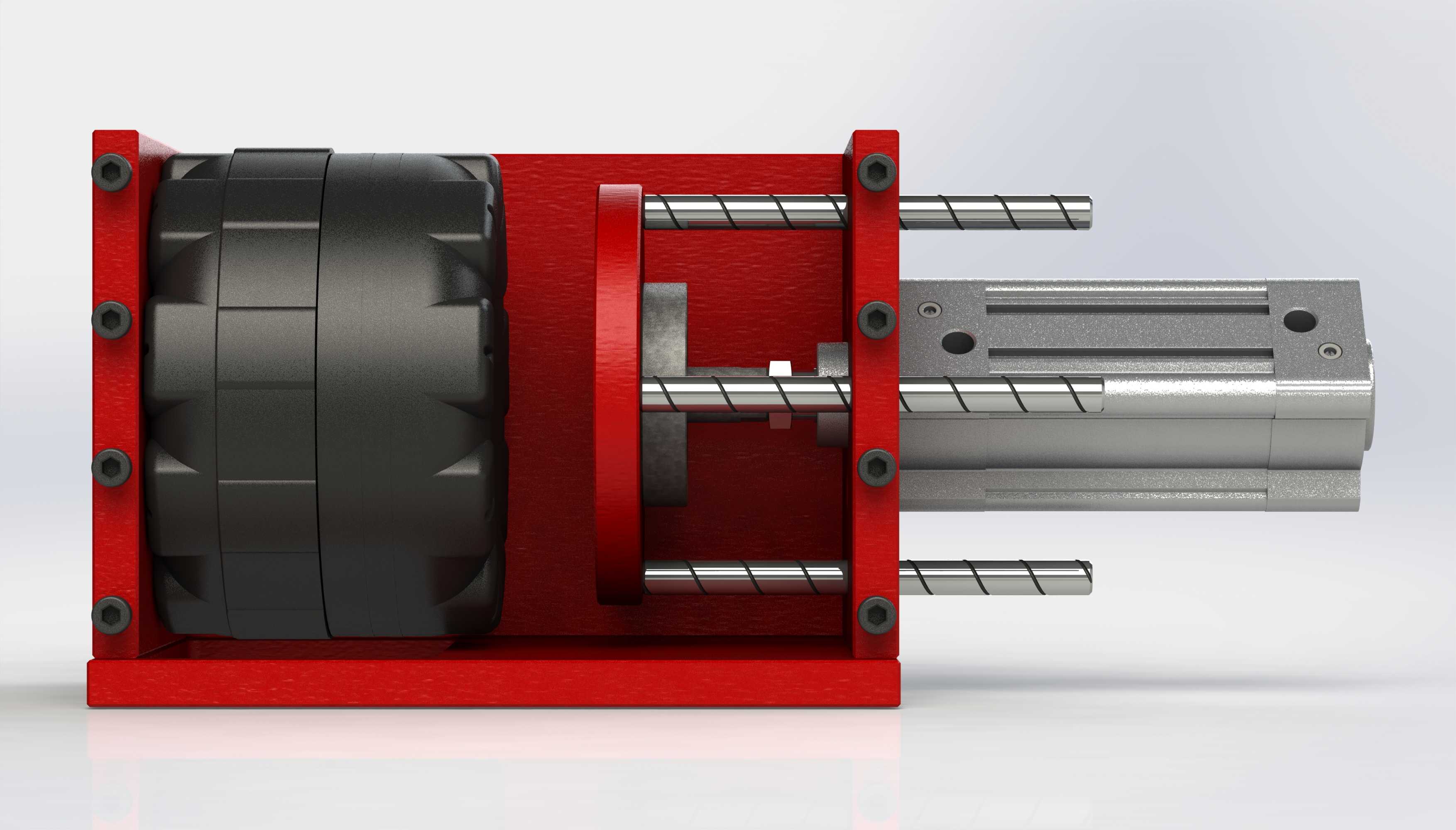

　　在工业自动化检测与执行联动的工位场景中，这类集成式安装结构常被用于产线末端的位置反馈与执行动作输出环节，比如装配工位的工件到位检测配合小型气动执行件完成推料、定位动作，或是检测工位的传感信号采集后联动执行单元完成分选动作，相比分散式安装的传感与执行组件，这种集成式结构能大幅缩减现场安装的调试周期，减少零散配件的装配误差累积。从结构本身来看，红色的箱式基座是整个组件的承载核心，基座采用开放式框型设计，一侧预留完整的安装平面用于和设备机架固定，框体内部预留了足够的容置空间，用来容纳核心的回转类传感核心部件，框体的侧壁上加工了多组同轴的安装孔位，用于穿装导向拉杆，这些拉杆既承担了前端执行安装板的导向支撑作用，

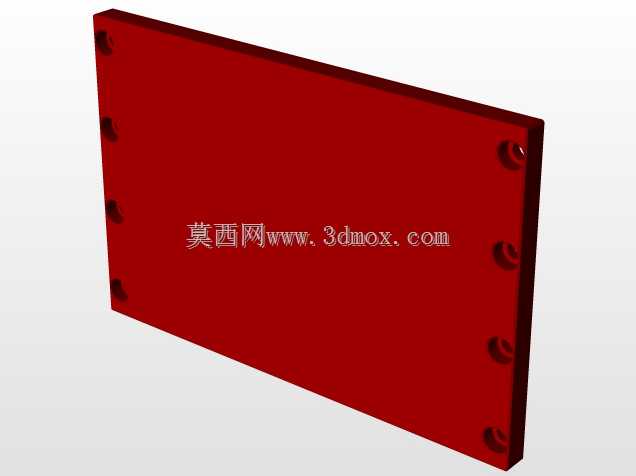

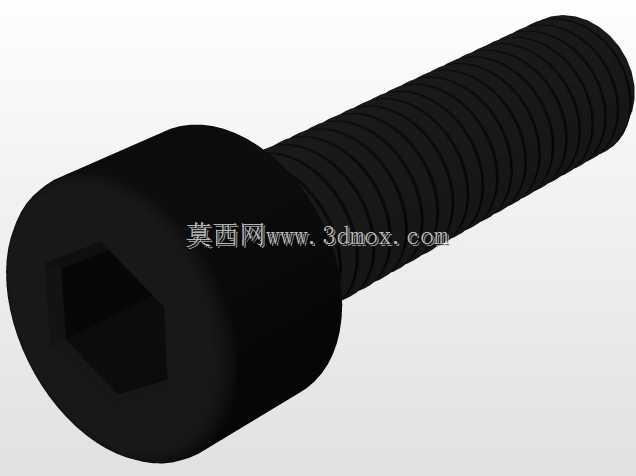

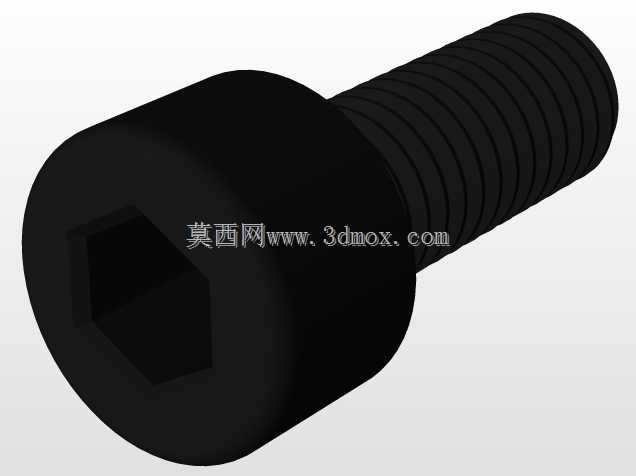

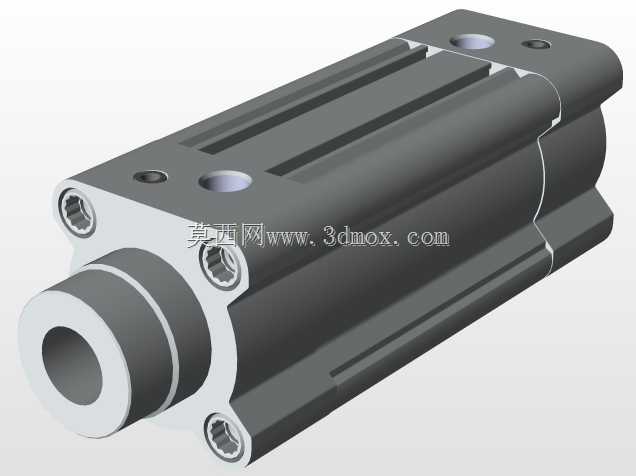

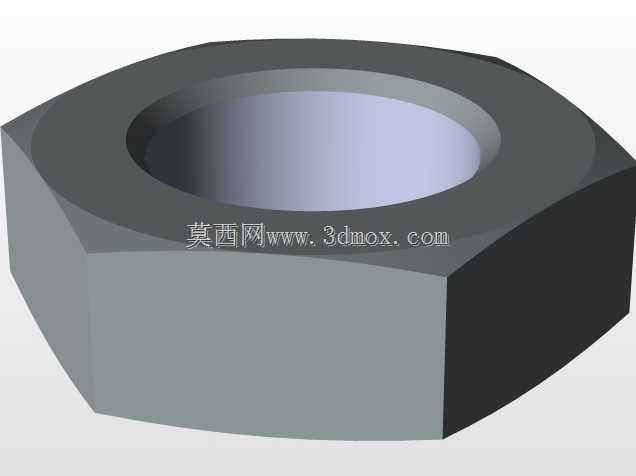

　　也能通过调整拉杆的锁紧位置来适配不同长度规格的传感核心件，提升整个组件的适配范围。前端的执行安装板采用平板式设计，板面上加工了多组不同间距的螺纹安装孔，能够直接固定标准规格的小型气动滑台或是直线执行元件，执行元件的动力输出方向和内部传感核心的回转轴线保持同轴，保证信号触发与动作执行的同步精度。设计过程中首先考虑的是现场安装的兼容性，基座的固定孔位采用了行业通用的孔距规格，能够直接适配多数自动化设备的型材安装面，不需要额外加工过渡连接板；其次是部件的拆装维护便利性，整个组件没有采用一体化焊接结构，所有连接部位都采用螺栓锁紧，内部的传感核心件可以通过松开前端拉杆的锁紧螺母直接从框体开口侧抽出，不需要完全拆解整个基座，

　　日常维护更换核心部件的时间能缩短60%以上。从安装边界尺寸来看，框型基座的长宽高比例控制在紧凑区间，整体外伸长度不会超出常规小型工位的安装空间限制，基座底部预留了走线缺口，传感部件的连接线和执行元件的动力管线都可以从这个缺口统一引出，避免管线外露被运动部件剐蹭。导向拉杆采用高强度合金钢材质，表面做了硬化处理，长期往复运动下不会出现明显的磨损变形，保证前端执行板的运动直线度，框体的内壁和核心部件之间预留了均匀的间隙，既不会因为加工误差导致核心部件安装卡滞，也能避免间隙过大造成部件运行时的晃动偏移。在实际选型应用时，需要注意确认内部传感核心的检测行程范围和前端执行元件的动作行程匹配度，两者的行程差值要控制在合理区间，

　　避免出现传感信号已经触发但执行件还未到位，或是执行件已经动作到位但传感信号未反馈的错位问题；另外基座安装时要保证固定面的平面度，若安装面存在明显倾斜，会导致导向拉杆的受力不均，长期运行后出现拉杆弯曲、执行板运动卡涩的问题。这种集成结构相比传统的传感、执行件分散安装方式，还能减少现场安装时的对齐校准工作量，出厂前已经完成了核心部件与执行件的同轴度校准，现场只需要将基座固定到对应工位，接好管线即可投入使用，对于批量部署的自动化产线来说，能有效降低现场施工的人工成本，也能减少因为现场安装校准不到位导致的设备运行故障。结构上的细节处理也兼顾了工业现场的使用环境，框体的边角都做了倒角处理，避免安装过程中划伤操作人员，所有外露的螺栓端部都没有超出安装面，不会和周边的设备部件发生干涉，前端执行板的边缘做了让位缺口，在执行件回缩到极限位置时，不会和框体前端面发生碰撞。
