多布拉迪萨型合页铰链结构设计

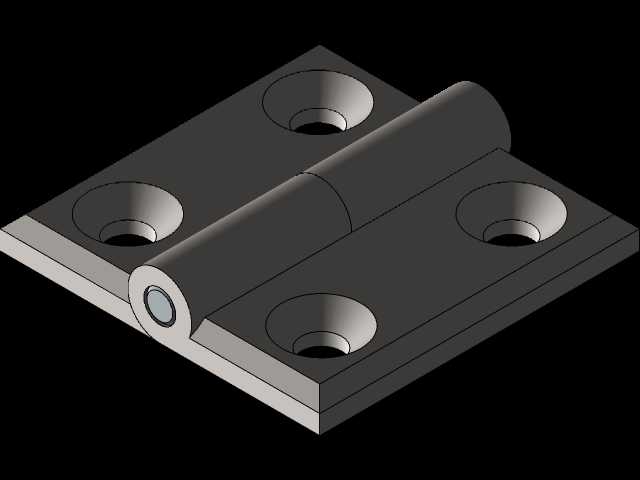

这类铰接结构在工业柜体、设备防护门、小型工装翻盖结构中应用十分广泛，日常做结构选型时，这类对称式双页铰链的适配场景非常多，不管是钣金材质的设备护罩开合，还是铝型材框架的检修门装配，都能看到这类结构的身影。从实际功能来看，它通过中间的卷边销轴结构实现两个安装面的相对转动，转动过程中无多余窜动，两个页片的贴合面平整度控制到位，合页闭合时两个安装面能保持齐平，不会出现错位卡滞的问题。设计时首先要考虑安装边界，两个页片上各设置了两个沉头安装孔，沉孔深度刚好适配常用的内六角圆柱头螺钉，装配后螺钉头不会突出页片表面，避免开合过程中螺钉头剐蹭相邻结构件；孔位的间距设置经过匹配，既保证了安装后的连接强度，也不会因为孔距过小导致安装时扳手操作空间不足。中间的铰接卷边采用通长设计，相比分段式的铰接结构，通长卷边的受力更均匀，频繁开合过程中不容易出现局部变形，销轴与卷边的配合间隙控制在合理范围，既保证转动顺畅无卡涩，也不会因为间隙过大导致门体下垂错位。做三维建模的时候，要特别注意沉孔的同轴度、卷边的圆柱度，还有两个页片展开时的角度限位，这类铰链通常开合角度在0到180度区间，建模时要预留转动的干涉检查空间，避免实际装配时两个页片边缘出现磕碰。实际选型时还要注意，这类铰链的页片厚度适配常规的钣金门板厚度，安装时不需要额外在门板上做沉台避让，直接通过螺钉锁紧即可，不管是冷轧钢材质的表面喷塑处理，还是不锈钢材质的钝化处理，这类结构都能适配，在一些有防尘防水要求的柜体上，配合密封胶条使用时，铰链的转动不会影响胶条的压缩量，能保证柜门闭合后的密封性能。很多新手做结构设计时容易忽略铰链的安装面平面度要求，要是安装面存在焊接变形或者加工倾斜，会直接导致铰链转动卡滞，甚至螺钉受力断裂，所以在配套结构设计时，要保证两个安装面的平面度公差在合理范围内，同时螺钉锁紧时要采用对角锁紧的方式，避免页片受挤压变形。
