多工位连续冲压成形生产线设备结构

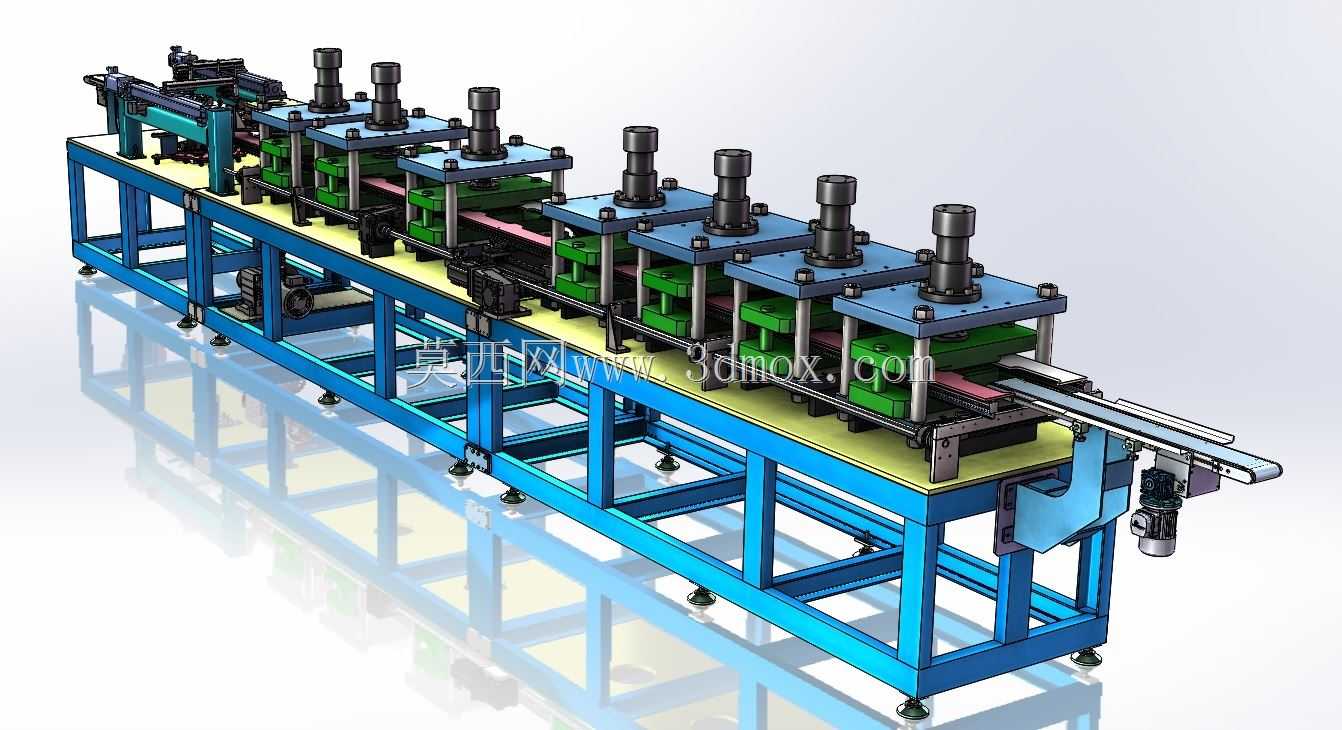

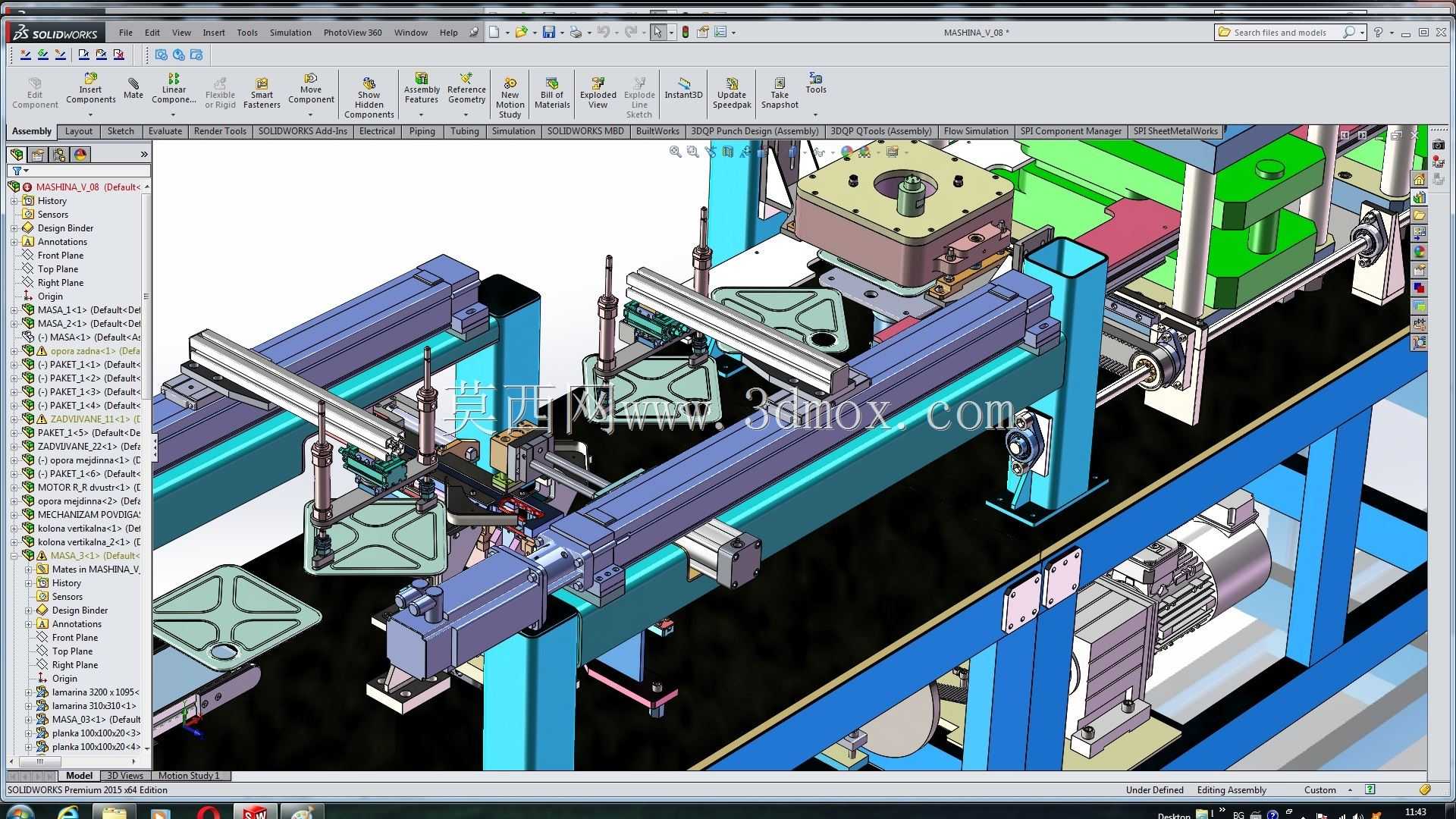

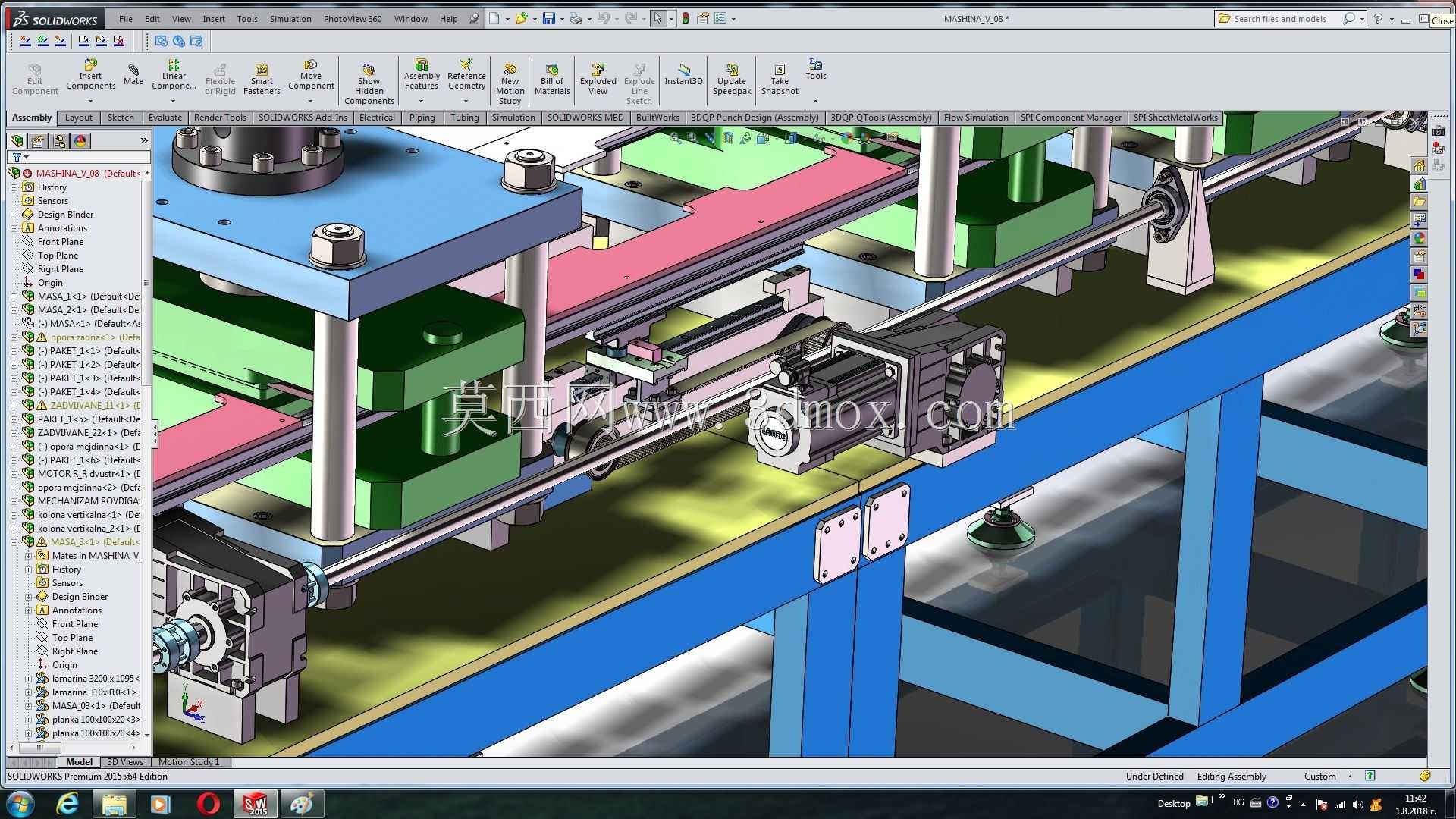

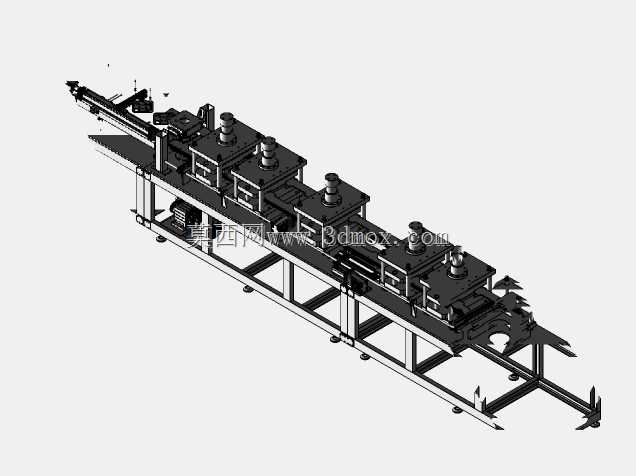

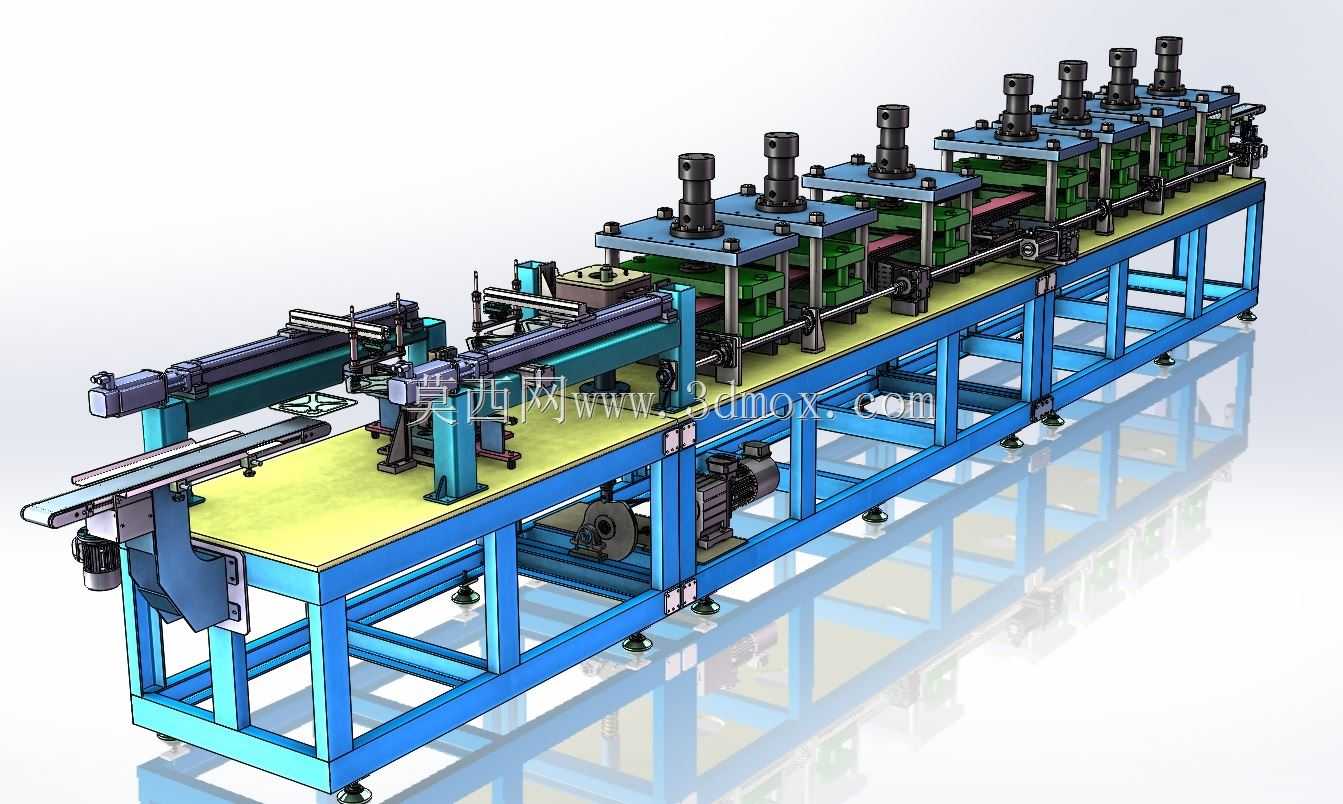

该多工位连续成形设备主要面向金属钣金件的批量连续冲压成型加工场景，广泛应用于五金配件、家电结构件、汽车小型冲压零部件的量产加工环节，可替代传统单工位离散冲压工序，实现从坯料上料、多道次成型加工到成品出料的全流程连贯作业，大幅降低工序间物料转运的人力成本与定位误差，提升批量零件的加工一致性与生产效率。设备整体采用长条形卧式布局，底部为型钢焊接拼装的框架式机架，机架通过可调式支撑脚落地安装，可根据车间地面平整度调整设备水平度，保障长行程传动的运行精度，机架台面铺设耐磨防护垫板，既为各工位模组提供平整的安装基准，也可承接加工过程中滴落的润滑冷却液，避免污染车间地面。设备沿长度方向依次排布多组成型工位模组，每个工位模组独立配置冲压驱动单元与成型模具安装位，可根据待加工零件的成型工艺需求，灵活配置冲裁、折弯、拉伸、整形等不同功能的模具，工位间距经过精准核算，匹配送料机构的步进送料行程，确保每一次送料后坯料都能精准定位到对应工位的加工位置，各工位可同步完成对应工序的加工动作，实现单次送料周期内多工序并行加工。设备进料端配置自动送料机构，可对接卷料开卷机或者片料上料台，通过夹爪或者辊轮结构实现坯料的定距步进输送，送料行程可根据零件加工尺寸灵活调整，送料端自带定位导向结构，可避免坯料输送过程中出现偏斜，保障各工位加工的位置精度。设备出料端配置成品接料输送结构，可将加工完成的零件自动输送至料箱或者下一工序的接驳设备，无需人工手动取件，降低作业人员的安全风险。各工位的冲压驱动单元采用立式安装结构，动力传递路径短，冲压行程与压力可根据对应工序的加工需求独立调整，适配不同厚度、不同材质金属板材的成型需求，设备侧面排布传动与管线结构，所有动力线缆、润滑管路均沿机架侧边规整排布，设置有防护盖板避免加工过程中碎屑、冷却液污染管线，同时也方便后期的维护检修。设备整体安装边界需预留进料端的上料接驳空间、出料端的接料空间以及侧面的维护操作空间，机架底部的支撑脚可调节范围能够适配多数工业车间的地面条件，无需额外制作复杂的安装基础，设备整体刚性经过强化设计，可承受多工位同步冲压产生的交变载荷，长时间连续运行也能保持稳定的加工精度，减少设备调试与维护的频次，适配大批量连续生产的车间作业需求。
