气动式线缆切割压力机结构设计

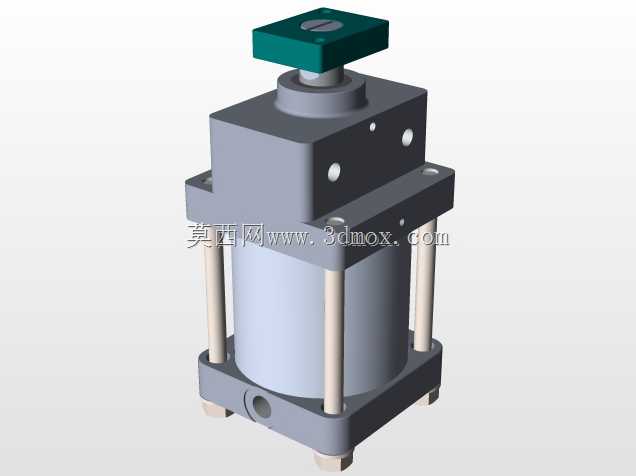

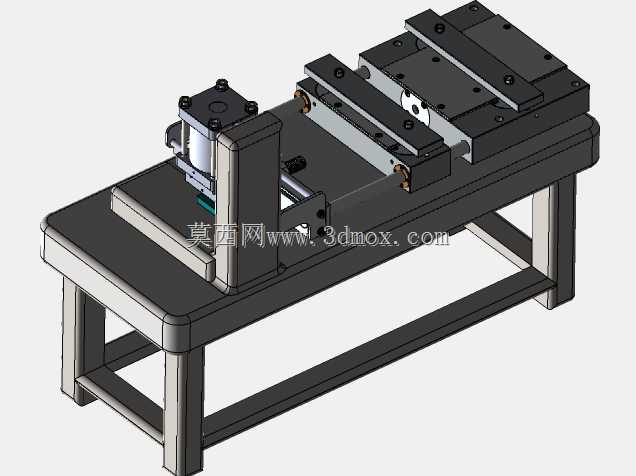

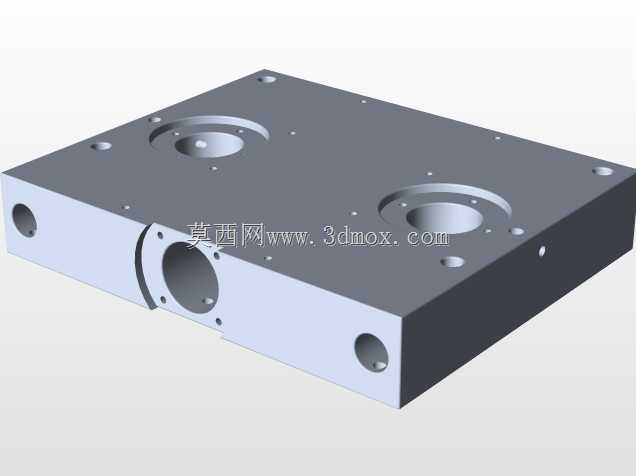

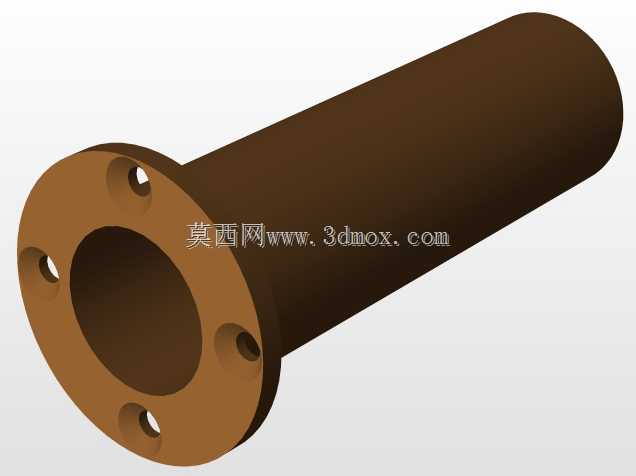

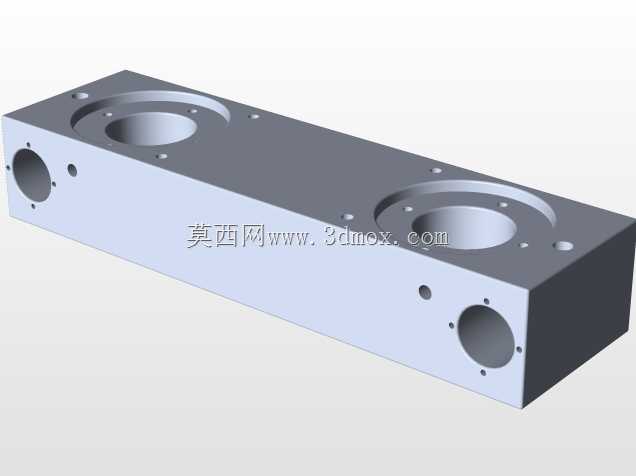

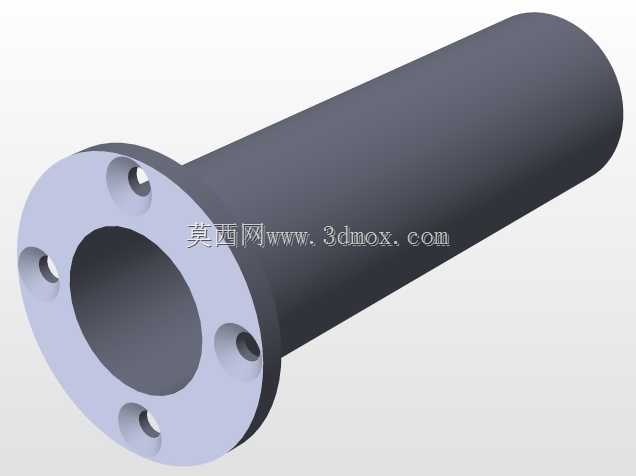

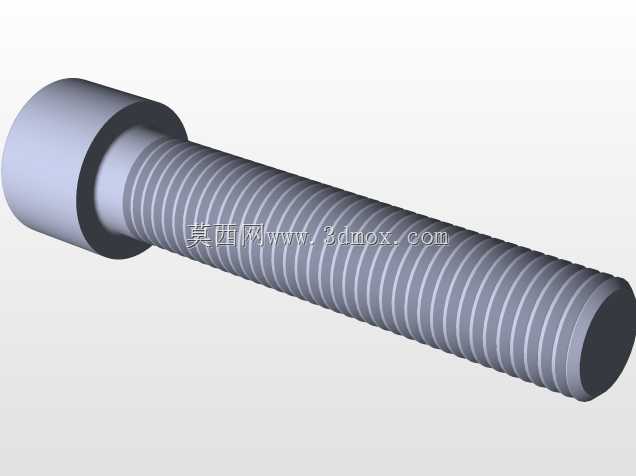

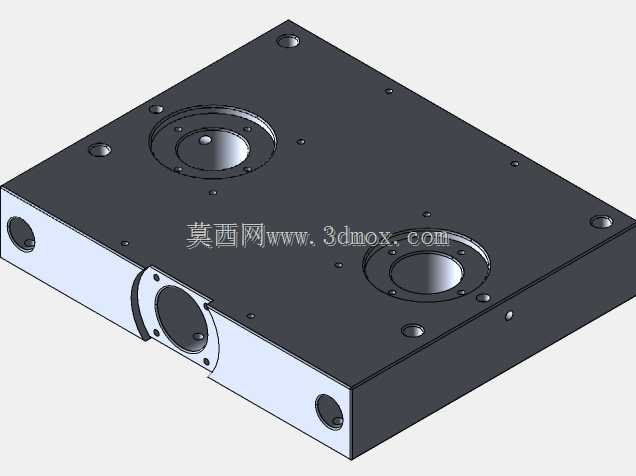

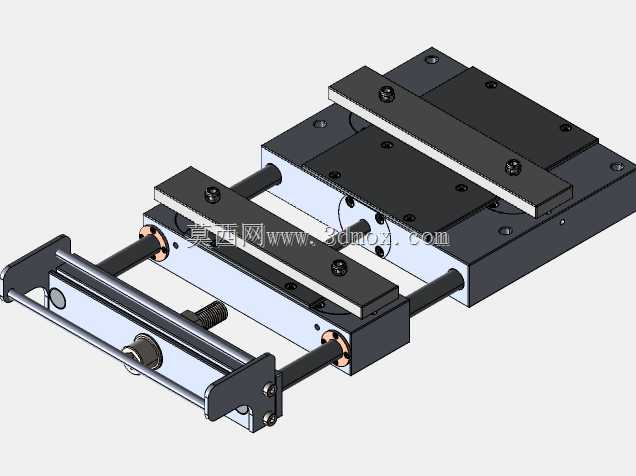

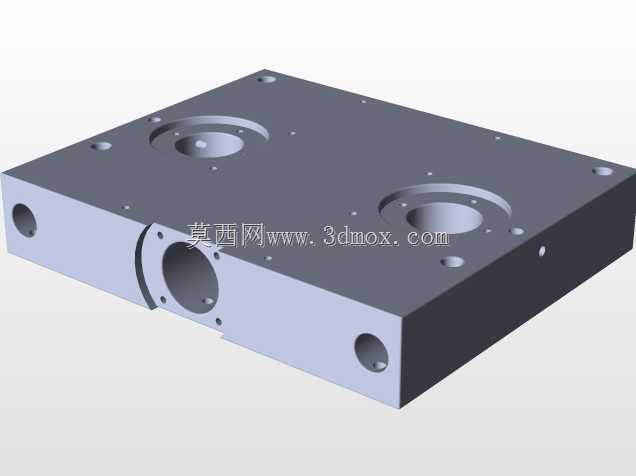

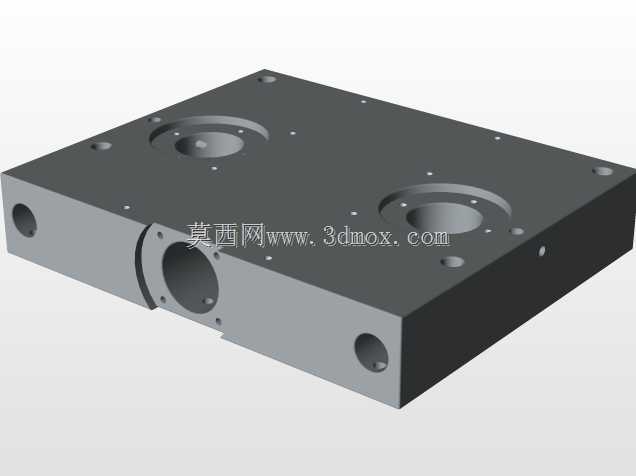

这款气动驱动的压力机主要面向线束加工、小型五金冲切、低压元器件压装等生产场景，尤其适配气动压力操作的电线切割工序，可在小型线束加工工位、电子元器件组装线、五金小件冲压工位完成精准的压合作业，替代传统手动压接、裁切工具，大幅提升工位作业的一致性与效率。设备整体采用立式堆叠结构布局，核心驱动单元为下部的大缸径气动缸体，缸体通过四根对称布置的导向立柱与上部的冲压执行腔体连接，导向立柱搭配线性滑动衬套，可保证冲压动作全程的同轴度，避免冲头偏移带来的裁切毛刺、压装错位问题。上部的方形执行腔体内部集成了冲头复位弹簧、行程限位块与力传导结构，顶部设置的方形端盖为行程调节结构，可通过旋转端盖调整内部复位弹簧的预紧力，适配不同厚度、不同材质工件的压合作业需求，端盖中部的一字槽可配合通用扳手完成调节，无需专用工装即可完成参数调整。设备底部的安装基座设置有两个对称的侧向气路接口，可直接接入工厂常规0.5-0.8MPa的压缩空气管路，无需额外配置增压设备即可满足常规压合作业的出力要求；基座底部预留有四个安装固定孔位，可直接通过螺栓固定在标准铝型材工作台或者钢制工装台面上，安装边界紧凑，整体占地尺寸仅相当于常规台式台虎钳的安装空间，不会占用过多工位面积。在功能设计上，这款压力机的出力行程经过精准匹配，针对电线切割场景优化了冲切刃口的安装位，可搭配定制的裁切模具完成不同线径线缆的定长裁切，也可更换压装接头完成端子压接、小件铆接等作业；缸体与上部腔体之间设置有密封缓冲结构，在冲压行程末端可实现软着陆，避免刚性冲击带来的设备震动与噪音，同时延长内部密封件与导向部件的使用寿命。设备的外部结构无突出的尖锐棱角，所有连接螺栓均采用内六角沉头设计，避免工位作业过程中剐蹭操作人员或者线缆物料，整体外观做了氧化与喷塑处理，可适配车间多尘、有少量切削液的作业环境，日常维护仅需定期在导向立柱处添加少量润滑脂即可，无需复杂的拆解保养。
