烟道用双闸板切断风阀结构设计

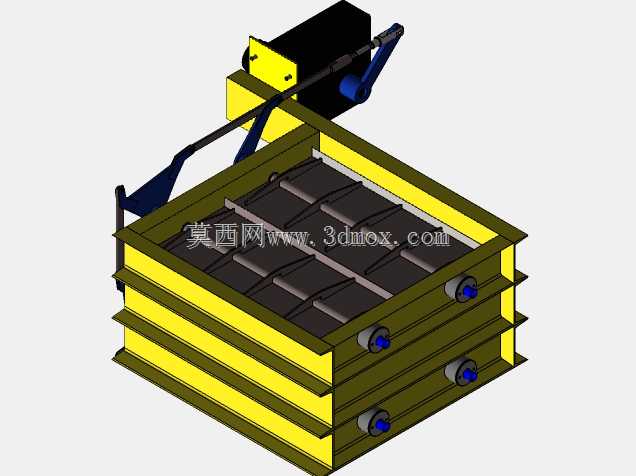

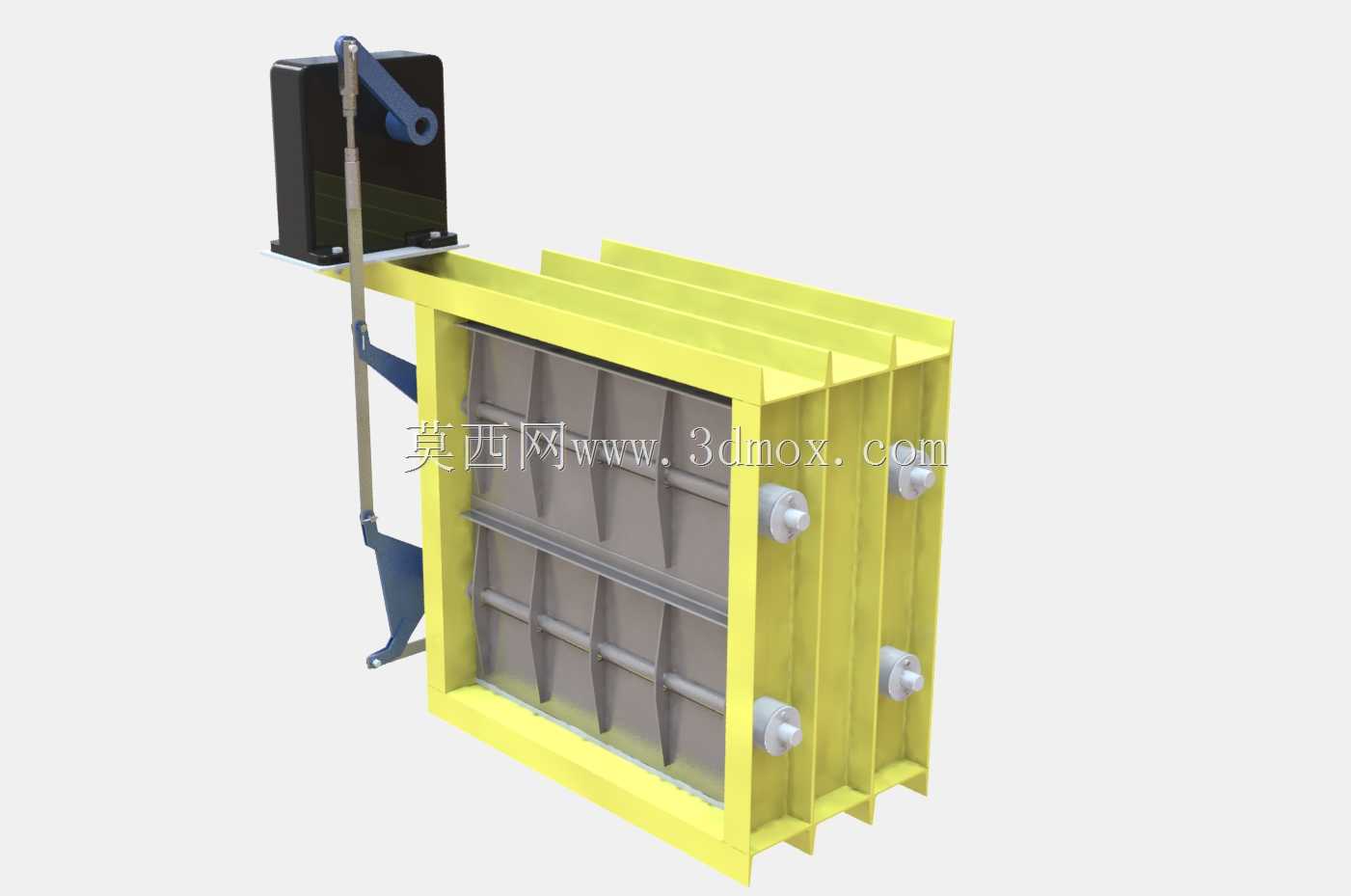

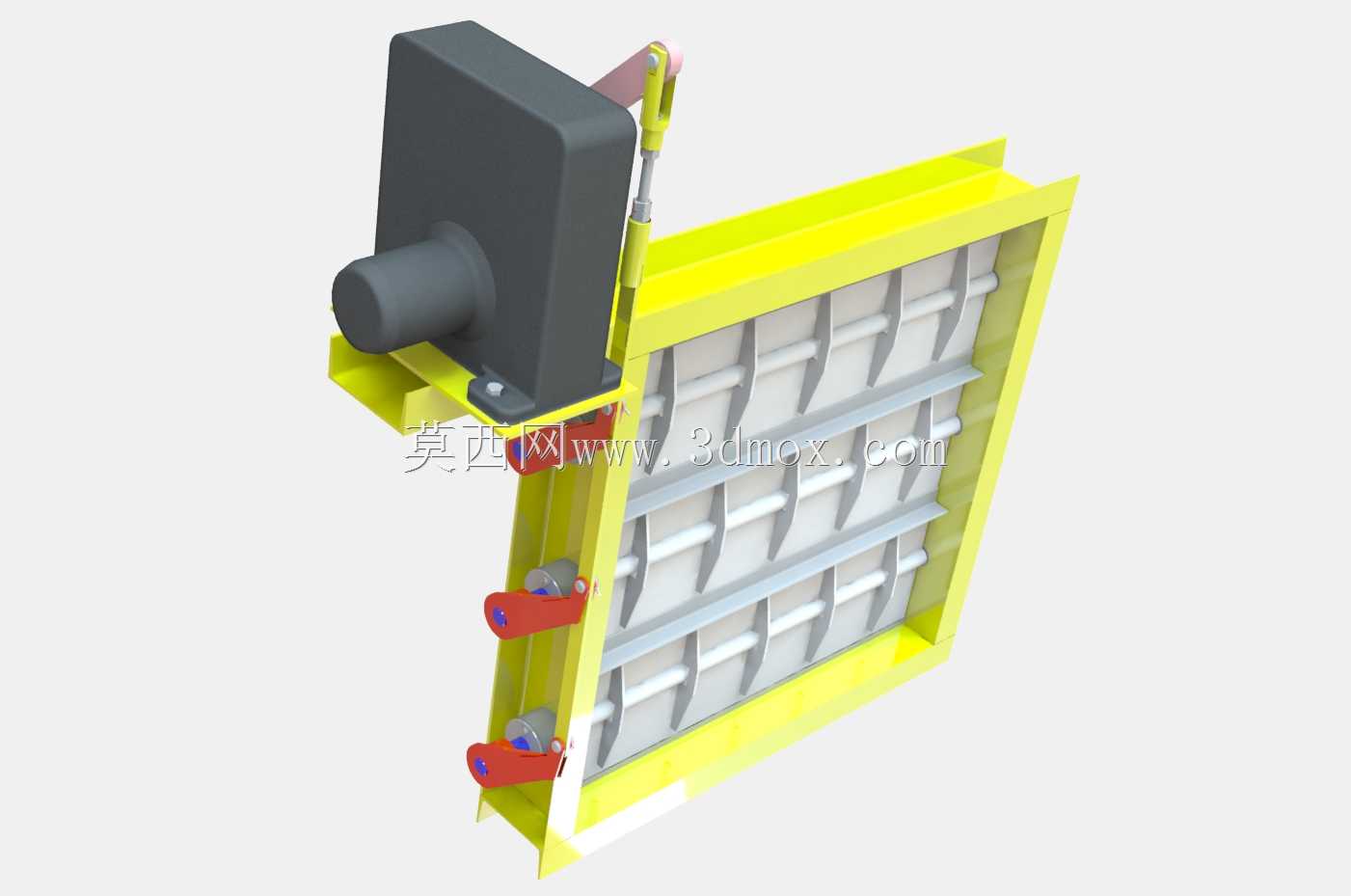

该款双闸板切断阀主要应用于工业除尘系统、锅炉排烟系统、工业通风管道的烟气截流场景，通常安装在含尘烟气的主支管道交汇位置、除尘设备进出口段，承担管路通断切换、检修隔离的核心作用，可适配含尘浓度较高的烟气输送工况，避免普通单闸板阀易卡涩、密封不严的问题。从实际用途来看，该阀门可在系统检修时完全截断上下游烟气通路，防止烟气倒灌或带尘气体泄漏，也可在多支路除尘系统中实现不同管路的风量切换，配合除尘系统完成分区域除尘作业，适配冶金、建材、火电、垃圾焚烧等存在含尘烟气排放的生产场景。在功能特性上，该阀门采用双闸板平行密封结构，闸板表面做加强筋设计提升结构刚性，避免大口径风道内风压作用下闸板变形导致的密封失效；阀板与框架之间采用软质密封贴合，关闭状态下可实现零泄漏，适配负压或微正压的烟道工况；驱动侧采用外置式连杆传动结构，执行机构安装在阀体侧上方，不与烟道内的含尘气流直接接触，可大幅降低粉尘对传动部件的磨损，延长设备维护周期。从设计思路来看，整体采用框架式阀体结构，阀体外侧设置多道加强肋板，适配大截面矩形烟道的安装需求，无需额外做变径处理即可直接与同截面烟道对接；传动连杆采用拐臂式增力结构，可降低执行机构的输出扭矩需求，手动或电动执行器均可适配；阀板采用分块式加强设计，在保证结构强度的同时降低阀板整体重量，减少开关过程中的传动负载。在安装边界方面，阀体采用法兰式对接结构，法兰边预留标准螺栓安装孔位，可直接与烟道法兰通过螺栓紧固连接，安装时需保证阀体垂直于烟道走向，执行机构侧预留不小于阀体宽度的操作维护空间，阀板全开状态下完全收纳于阀体上部腔体内，不会对烟道通流截面产生遮挡，可最大限度降低烟道内的风阻损失，避免积尘在阀板位置滞留堆积。
