NEMA23规格57型步进电机结构设计

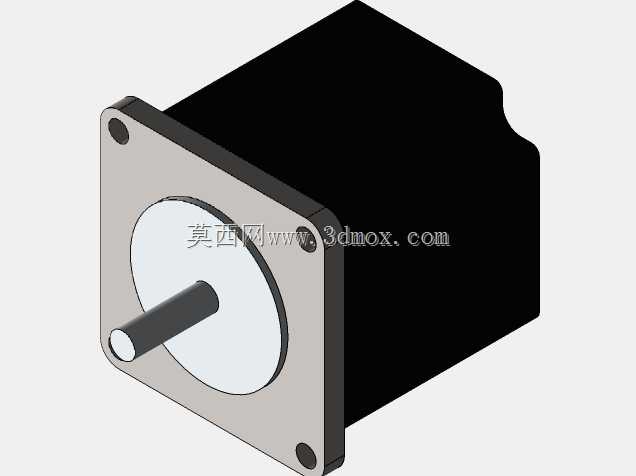

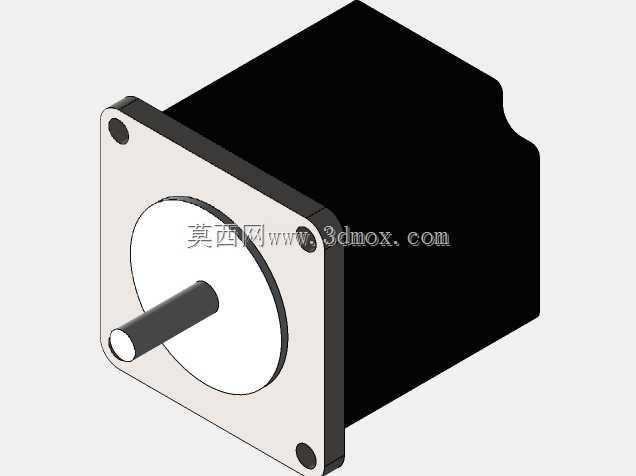

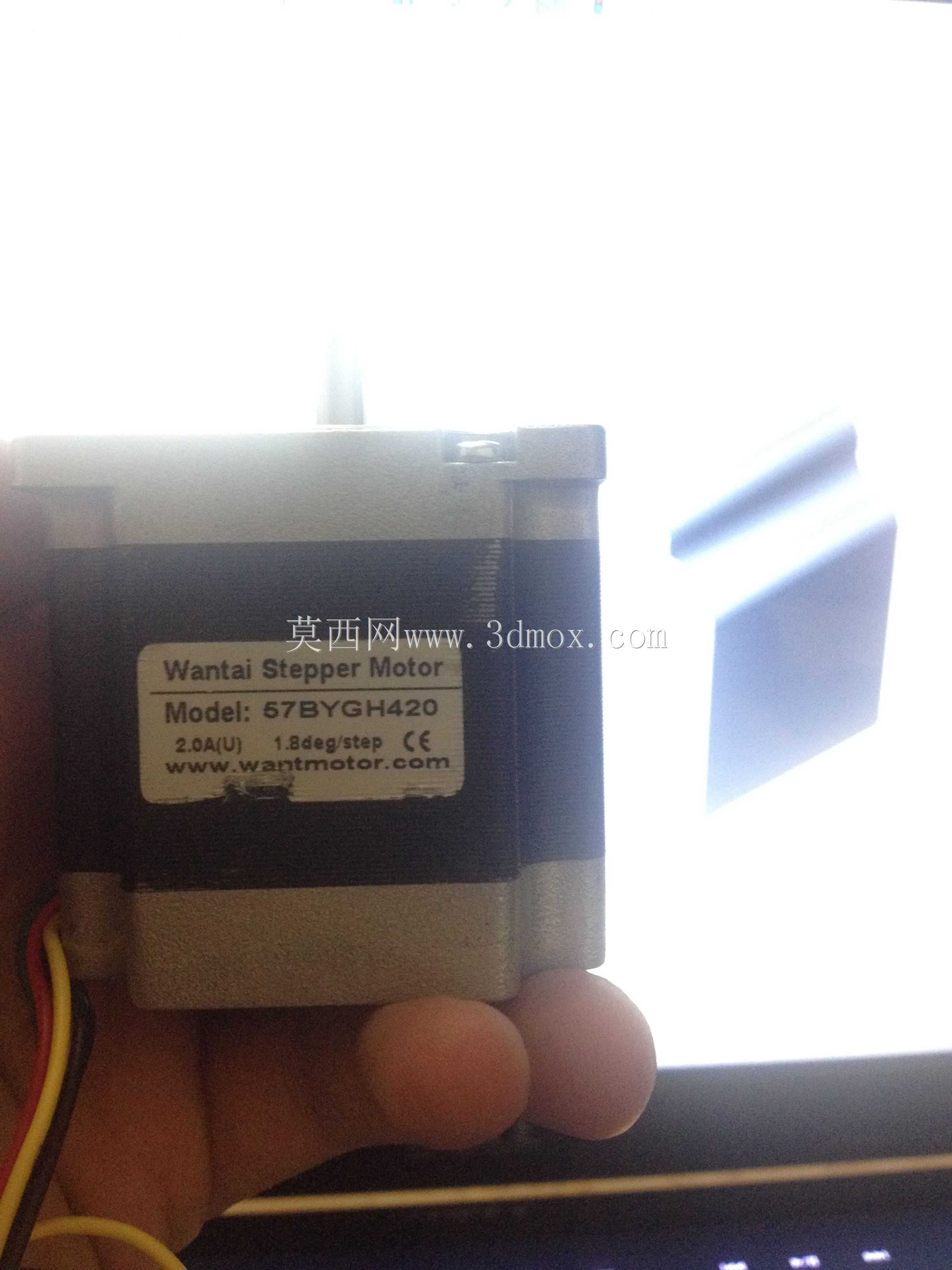

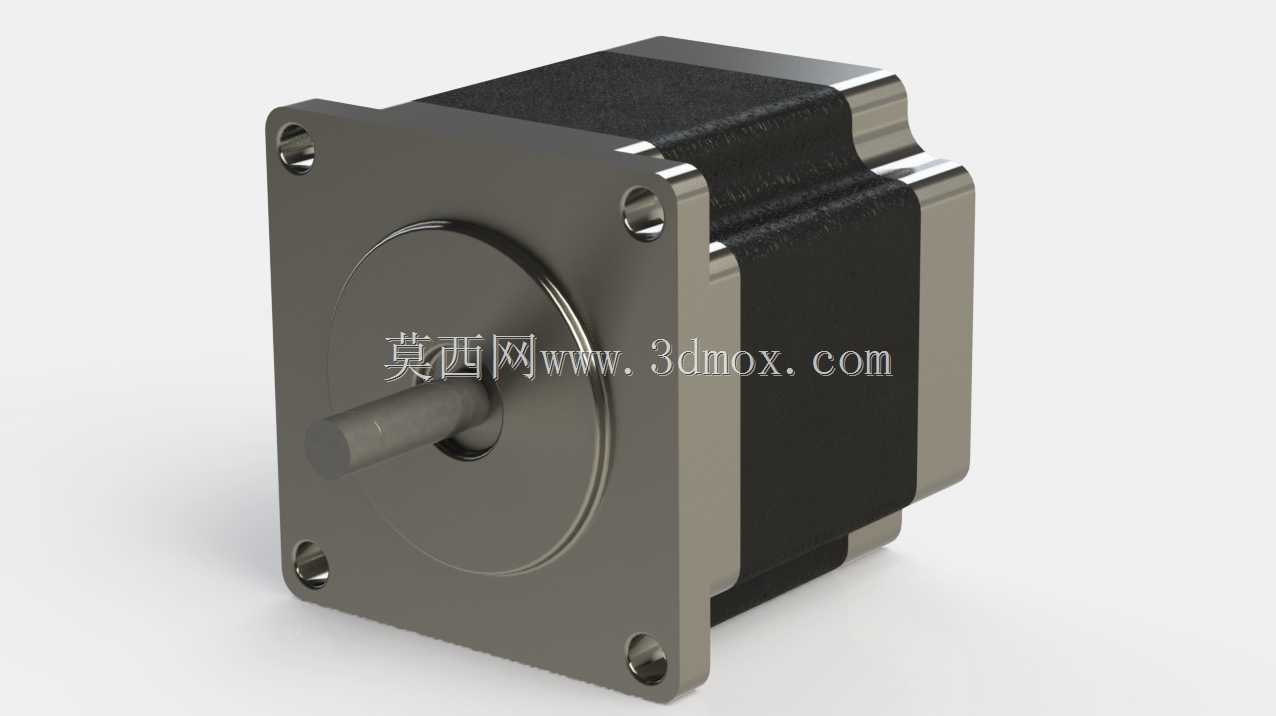

这款NEMA23规格的步进电机，是工业自动化传动系统里应用极广的开环执行部件，对应国内常称的57系列步进电机，在各类中小型自动化设备中承担精准角度位移、转速输出的核心作用，常见于3D打印设备的进给轴驱动、小型数控雕刻机的XYZ轴传动、自动化点胶机的工位移位、包装生产线的物料推送机构、纺织机械的纱线牵引单元，甚至桌面级机械臂的关节驱动场景，凭借适中的输出扭矩、成熟的控制逻辑，成为中小负载精密传动场景的首选动力元件。从实际用途来看，这类步进电机依靠电脉冲信号转换为对应角位移的工作原理，不需要额外的位置反馈元件就能实现较为精准的开环定位，搭配对应的步进驱动器即可完成转速、转向、转动步数的精准控制，相比伺服电机成本更低、调试难度更小，相比普通直流电机控制精度更高、低速运行稳定性更强，非常适合对定位精度有一定要求但预算有限的自动化设备场景。从产品功能特性来看，这款电机采用两相混合式步进结构设计，输出轴直径为6.35mm，适配行业通用的联轴器安装尺寸，能够快速对接滚珠丝杠、同步轮、齿轮等各类传动附件，机身外部尺寸为56.4×56.4×54.0mm，属于NEMA23标准安装规格的短机身款，输出扭矩适配中小负载传动需求，运行时振动小、噪音低，低速段无明显爬行现象，能够满足多数常规工位的连续运行需求。从设计思路来看，这款电机严格遵循NEMA23安装法兰的标准尺寸规范，法兰端四个安装孔位的中心距、孔径都符合行业通用标准，用户在替换同规格电机时不需要重新设计安装支架，能够直接适配现有设备的安装位，大幅降低设备改造成本；机身采用方形叠片结构搭配端盖定位设计，既保证了定子铁芯的叠压精度，又能提升机身的散热面积，长时间运行时能够有效降低绕组温升，延长电机使用寿命；输出轴采用定位台阶设计，搭配轴端的D型切面结构，能够防止传动附件与输出轴之间出现打滑空转，保证动力传输的可靠性。从安装边界来看，这款电机的方形法兰边长为标准57mm规格，四个安装孔分布在法兰四角，安装时需要预留至少60mm见方的安装平面空间，机身轴向长度为54mm，搭配输出轴伸出长度后，轴向安装预留空间需要不低于75mm，输出轴的径向负载需要控制在额定范围内，避免轴承受力过大出现过早磨损，安装时需要保证电机轴与被驱动部件的轴系同轴度误差在允许范围内，防止出现额外的径向力导致电机运行异响、寿命缩短。
