造纸工况用高精度旋转阀总成结构

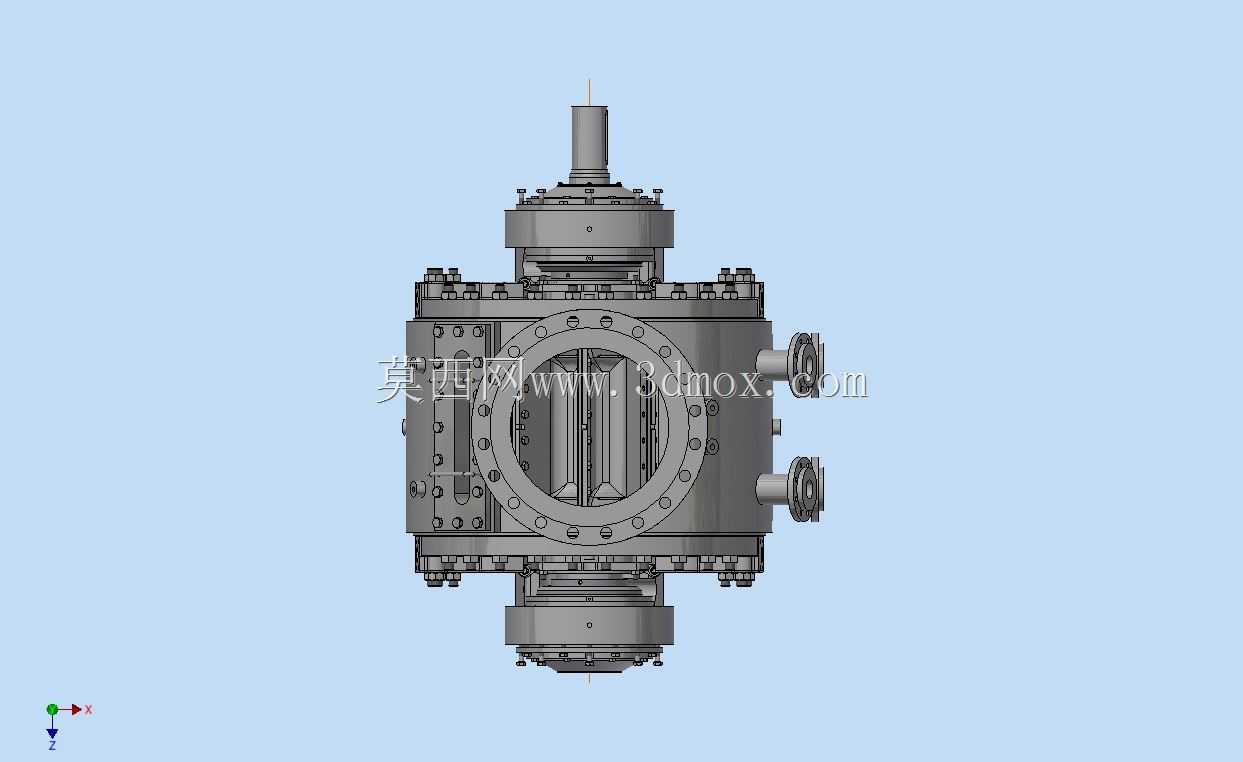

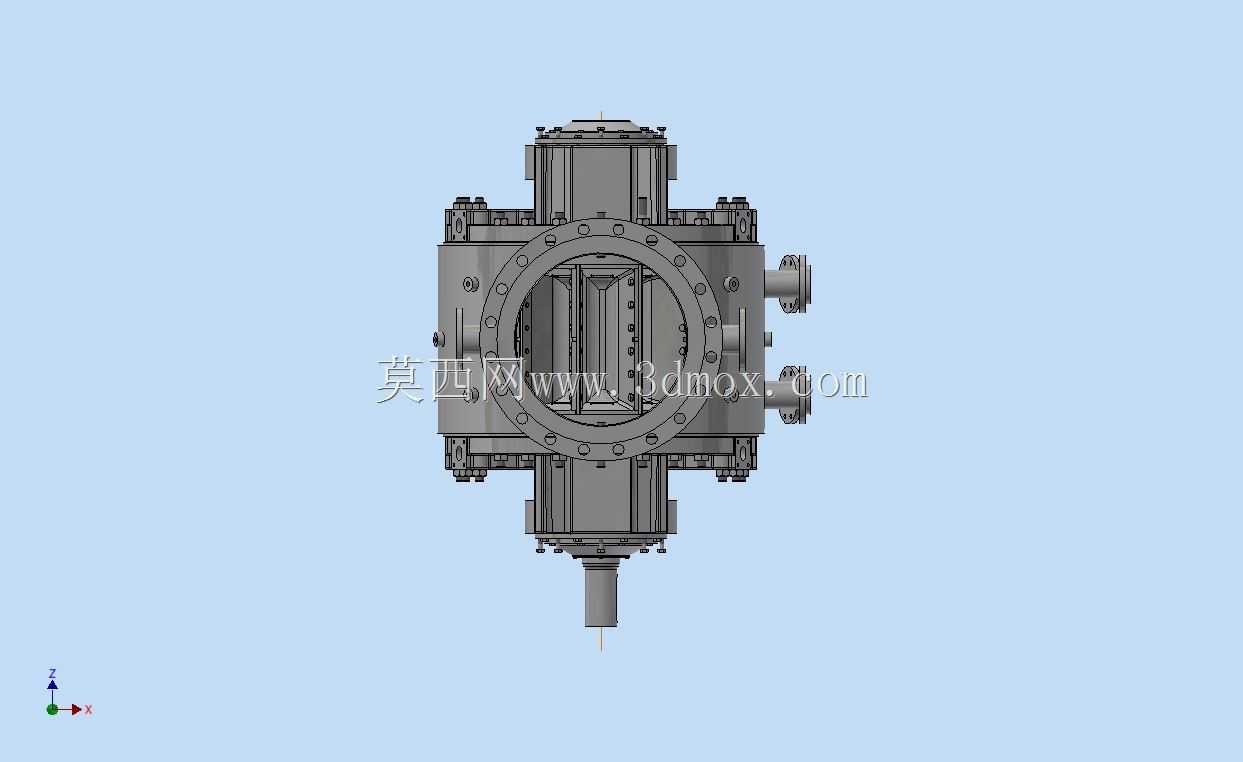

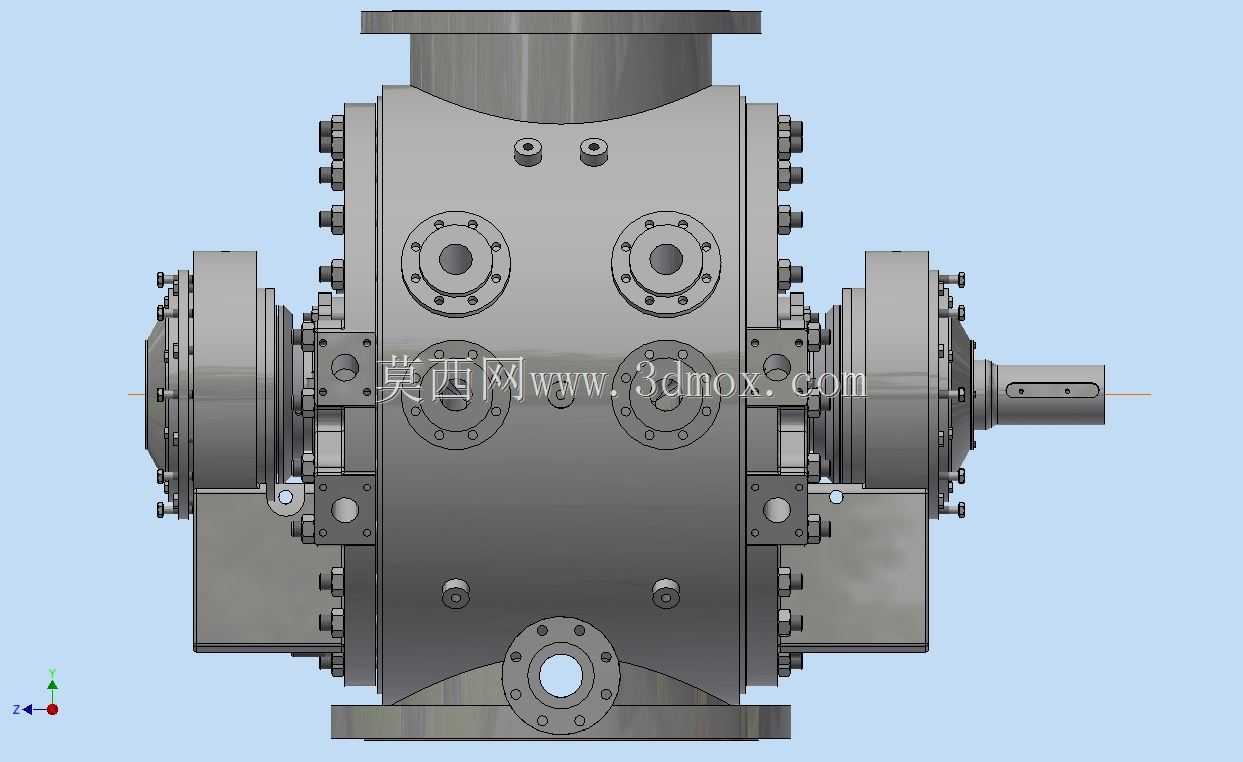

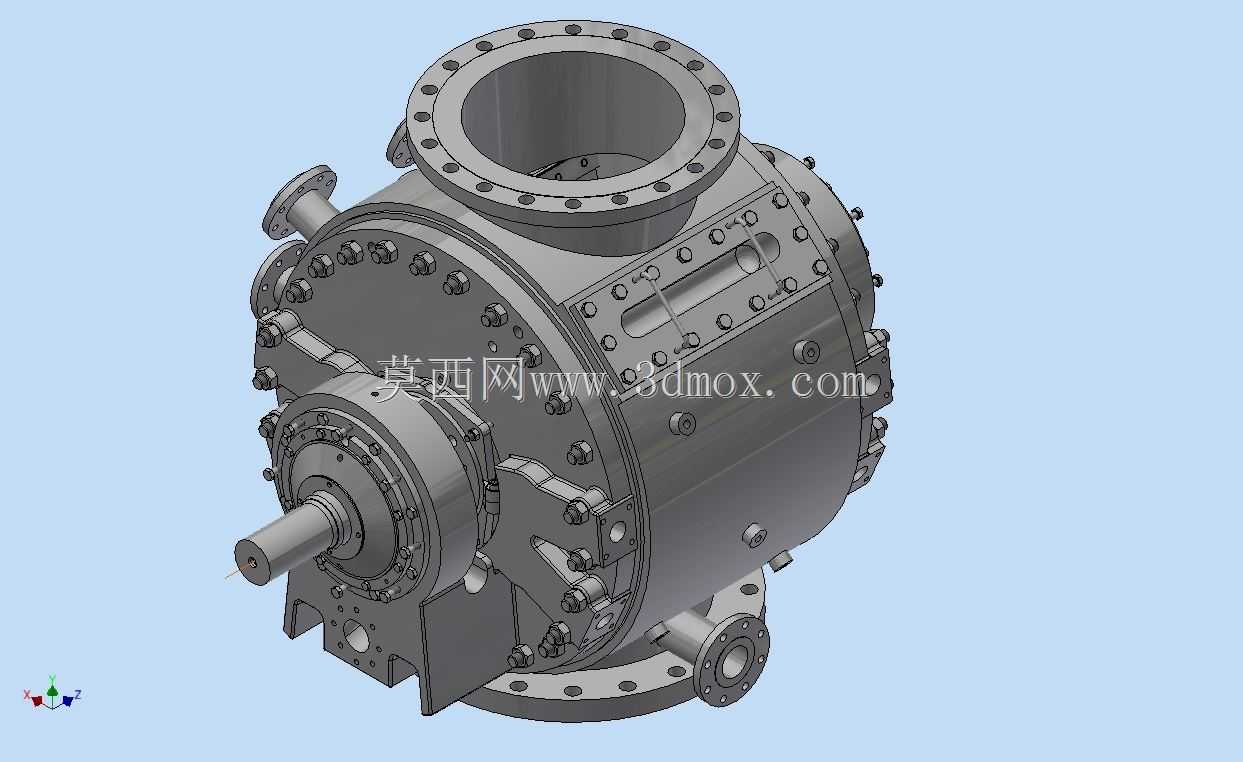

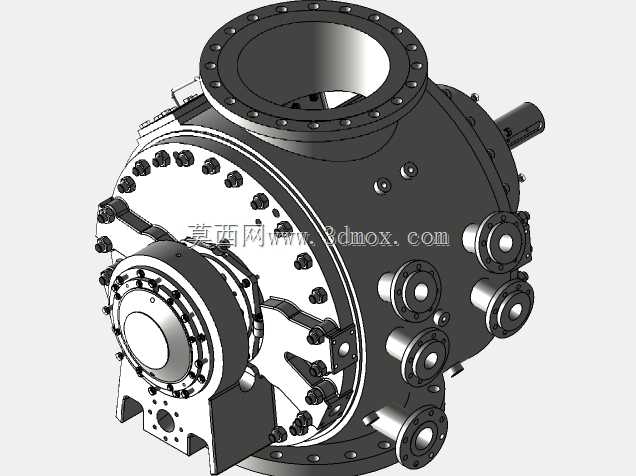

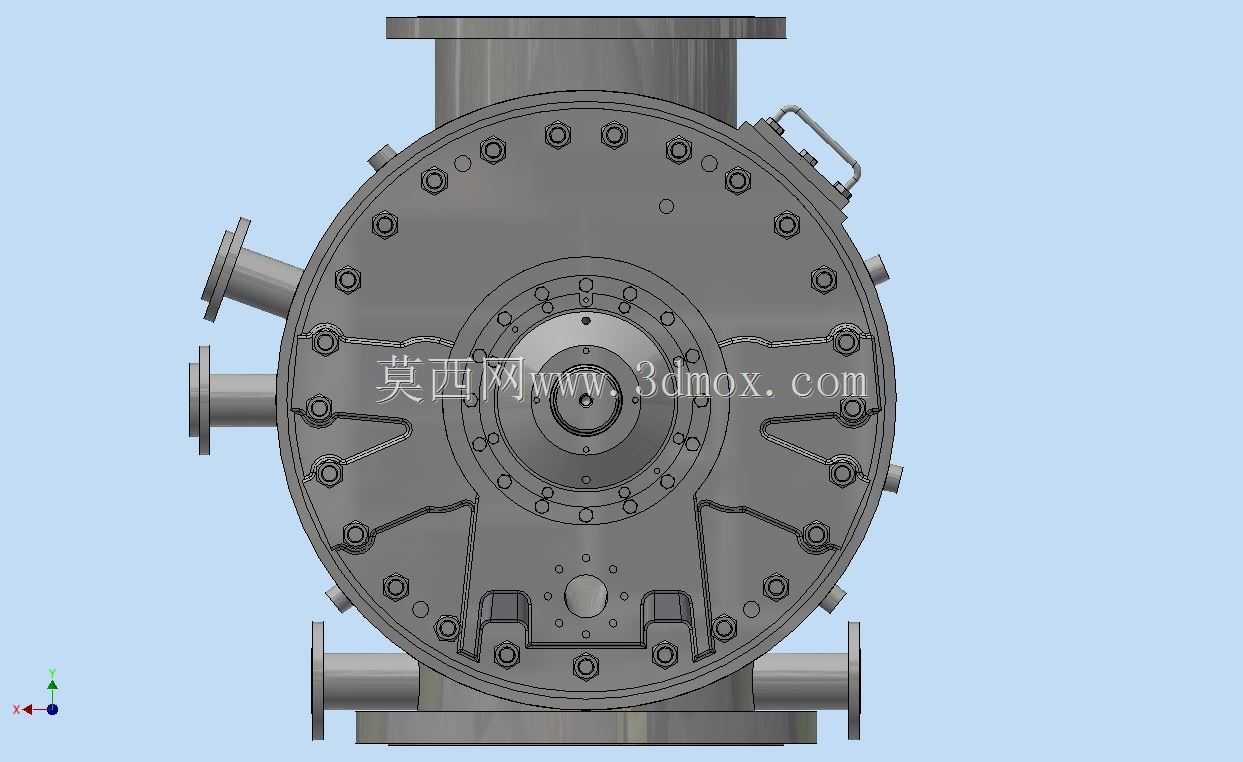

这款旋转阀总成主要面向造纸行业的制浆、浆料输送工段设计，是造纸生产流程中实现介质通断、流量调节与流向切换的核心执行部件，可适配中浓纸浆、蒸汽、工艺白水等多种造纸工况常见介质的输送管控需求，能够在连续化生产的造纸产线中稳定承担管路系统的介质调控功能，保障制浆、流送、烘干等多个工段的介质输送参数匹配工艺要求。从实际应用场景来看，该旋转阀可安装在制浆车间的浆料输送管路、烘干部的蒸汽分配管路以及白水回收系统的管路上，通过阀芯的旋转动作实现管路通路的切换与开度调节，相比传统的闸板阀、截止阀，其流道设计更适配含纤维的纸浆介质，能够有效降低纤维挂壁、堵塞的概率，减少生产过程中的停机维护频次。在功能特性上，该总成采用分体式承压壳体设计，壳体结合面通过密集螺栓组实现均匀压紧密封，可耐受造纸工况下的常规工作压力与温度波动，避免介质泄漏影响生产环境与物料损耗；伸出端的轴系结构集成了多级密封组件，可防止输送介质沿轴向外溢，同时阻挡外部粉尘、杂质进入阀腔内部损伤运动部件；顶部与侧部的法兰接口均采用标准法兰连接尺寸，可直接与同通径的工业管路对接，无需额外制作过渡连接件。设计过程中，工程师充分考虑了造纸工况的介质特性与维护需求，将阀腔内部的过流面做了圆弧过渡处理，减少纤维滞留的死角，同时将易损的密封组件、轴套部件设计为可快速拆卸的结构，日常维护时无需将整个阀体从管路上拆下，即可完成密封件更换与间隙调整，大幅缩短维护停机时间。在安装边界方面，该阀总成的主体外形为近似圆柱状结构，顶部大口径法兰为介质主入口，侧部与底部的小口径法兰为介质出口与辅助接口，安装时需预留足够的轴向操作空间用于轴端的执行机构连接，同时侧方需预留扳手操作空间用于螺栓紧固与日常检修，底部设置的安装支座可通过螺栓固定在设备基础或管廊支架上，抵消管路运行过程中产生的振动，避免连接法兰处出现应力变形影响密封性能。整体结构的受力经过优化，壳体壁厚在满足承压要求的前提下做了轻量化处理，既保证长期运行的结构强度，也不会带来过大的安装载荷。
