环形螺旋输送设备结构设计方案

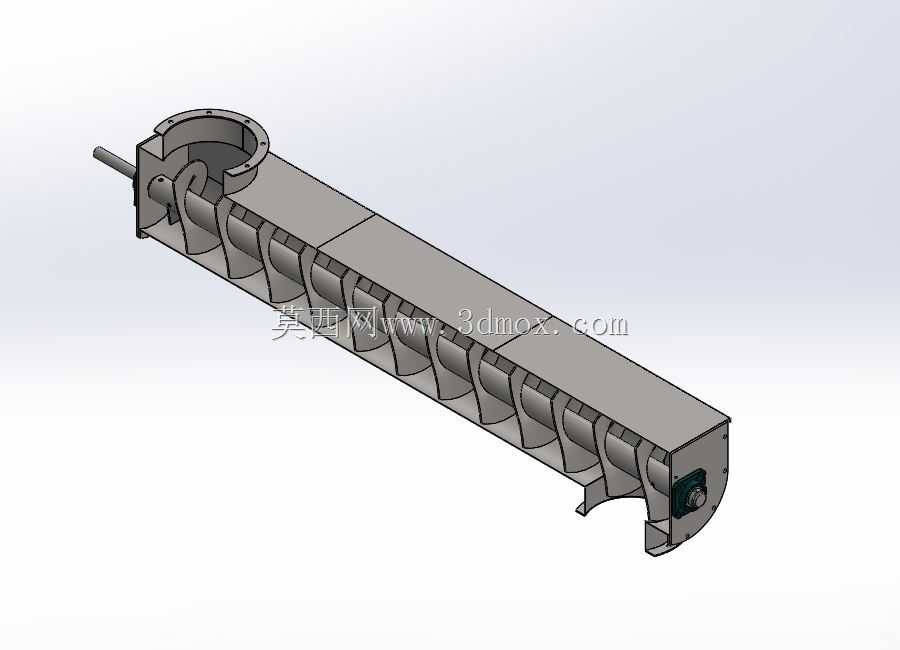

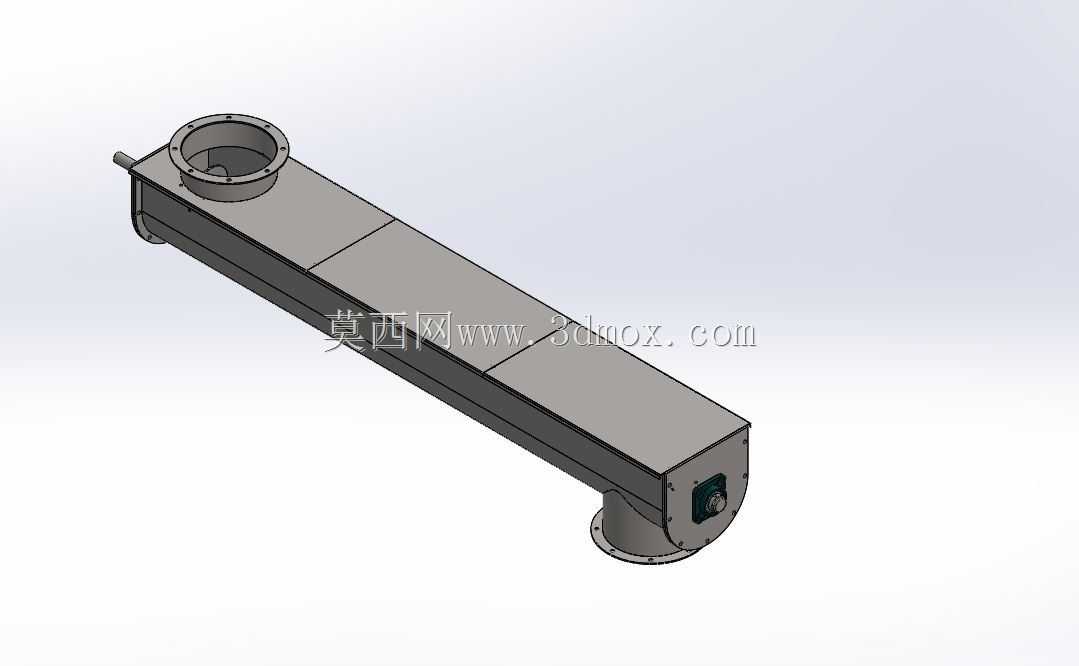

这款环形螺旋输送设备主要面向散状物料的密闭式输送场景，在粮食加工、建材生产、化工粉体转运、污水处理固废输送等工况中有着广泛应用，能够完成粉状、颗粒状、小块状物料的水平或小倾角连续输送作业，全程密闭的结构可以避免输送过程中物料撒漏、粉尘外溢的问题，尤其适合易产生扬尘、有一定密闭输送要求的生产环节，可衔接上下游的料仓、加工设备、筛分设备，完成生产流程里的物料转运衔接，替代传统的皮带输送、斗式提升在狭长空间内的物料传递需求。设备整体采用长槽型壳体结构，两端分别设置圆形法兰接口作为进料口与出料口，进料端法兰位于壳体上部，可直接对接上方料仓的落料口，出料端法兰位于壳体下部，能够精准对准下方接料设备的入料位置，壳体采用分段式拼接结构，每段壳体之间通过法兰螺栓紧固连接，既可以根据实际输送距离调整壳体段数适配不同场地的输送长度需求，也方便后期拆开壳体清理内部残留物料、检修螺旋叶片组件。设备内部的螺旋叶片采用连续等距螺旋结构，沿着壳体轴向布置，一端连接端侧的动力安装座，可配套减速电机直接驱动螺旋轴转动，依靠螺旋叶片的轴向推力带动物料沿着槽体向前移动，端侧的动力座位置设置了密封端盖与轴承安装位，能够避免细粉物料进入轴承部位造成部件磨损，同时壳体底部做了圆弧过渡设计，和螺旋叶片的外圆轮廓匹配，减少物料在壳体内壁的残留死角，避免长期输送粘性物料时出现积料堵料的问题。从安装边界来看，设备整体为狭长型卧式布置结构，安装时需要预留对应长度的水平安装空间，两端的法兰接口均采用标准圆形法兰设计，可直接和同口径的工业管道、料仓接口配对安装，不需要额外制作过渡连接结构，壳体侧面预留了多个观察口与检修盖板位置，日常巡检时可以快速观察内部物料输送状态，出现堵料情况时也能就近打开盖板疏通，不需要拆解整段设备。设计过程中充分考虑了不同物料的输送特性，壳体与物料接触的内壁做了光滑处理，降低物料输送过程中的摩擦阻力，螺旋叶片的螺距参数经过匹配优化，针对常规散料的输送效率做了适配，既可以保证输送过程中物料填充率稳定，也能避免螺距过大造成的物料回流、输送效率下降问题，同时整体结构没有复杂的异形部件，加工制造难度低，后期维护更换易损件的成本也相对可控，适合中小产能的生产线做物料转运配套使用。
