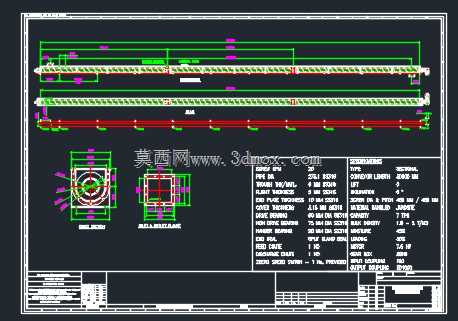

30米长距离螺旋输送设备结构设计

这款长距离螺旋输送设备，主要面向散状物料的连续水平输送场景，广泛应用于粮食仓储、建材加工、矿山选矿、化工原料转运等生产环节，可在封闭的壳体内完成粉状、颗粒状、小块状物料的平稳输送，避免输送过程中物料撒漏、扬尘外泄的问题，适配车间内不同工段间的物料转序需求，能够衔接上游出料设备与下游受料设备，搭建连续化的生产物料流转链路。

设备整体采用水平布置的长机身结构，核心输送部件为连续缠绕的螺旋叶片轴，通过叶片的旋转推力带动物料沿壳体轴向移动，整机外壳采用分段式密封槽体结构，既可以保证长距离机身的结构刚度，也能避免输送过程中物料与外界环境的交叉污染，槽体上下设置的检修段可方便后期运维时清理内部残留物料、检查叶片磨损情况。设备两端配置的端座结构集成了轴承密封组件，既可以支撑螺旋轴的长距离旋转运行，也能阻挡细粉料进入轴承部位造成部件磨损，延长设备的连续运行周期。

在设计思路上，针对30米的长输送距离，采用了分段式螺旋轴拼接结构，避免单根长轴加工、运输过程中出现的形变问题，每段轴体之间采用刚性联轴器连接，保证扭矩传递的稳定性，同时沿机身长度方向均匀布置中间吊挂轴承，抵消长轴运行过程中的径向挠度，避免螺旋叶片刮蹭槽体内壁。槽体下方均匀设置的安装支座，可适配不同高度的车间安装基础，安装时可根据现场布局调整支座固定位置，匹配上下游设备的接口高度，设备进出料口采用标准法兰接口，可直接与上下游的料斗、溜槽、其他输送设备进行对接，无需额外改制接口结构。

设备的外形尺寸沿输送方向总长30米，机身截面尺寸适配常规散料的输送通量需求，安装时需保证机身整体的水平度偏差在允许范围内，避免物料在槽体内出现单侧堆积、输送阻力不均的问题，设备运行时可根据输送物料的特性调整螺旋转速，匹配不同物料的输送流速要求，对于磨琢性较强的物料可降低转速减少叶片磨损，对于流动性较好的轻散物料可适当提高转速提升输送效率。整机结构紧凑，可直接安装在车间地面的基础支座上，不需要额外搭建复杂的支撑构架，能够在有限的车间空间内完成长距离的物料输送布置，替代多台短距离输送设备串联的方案，减少中间转运环节的物料洒落与设备运维点，降低生产过程中的物料输送成本。
