多规格电池接触弹簧连接组件结构

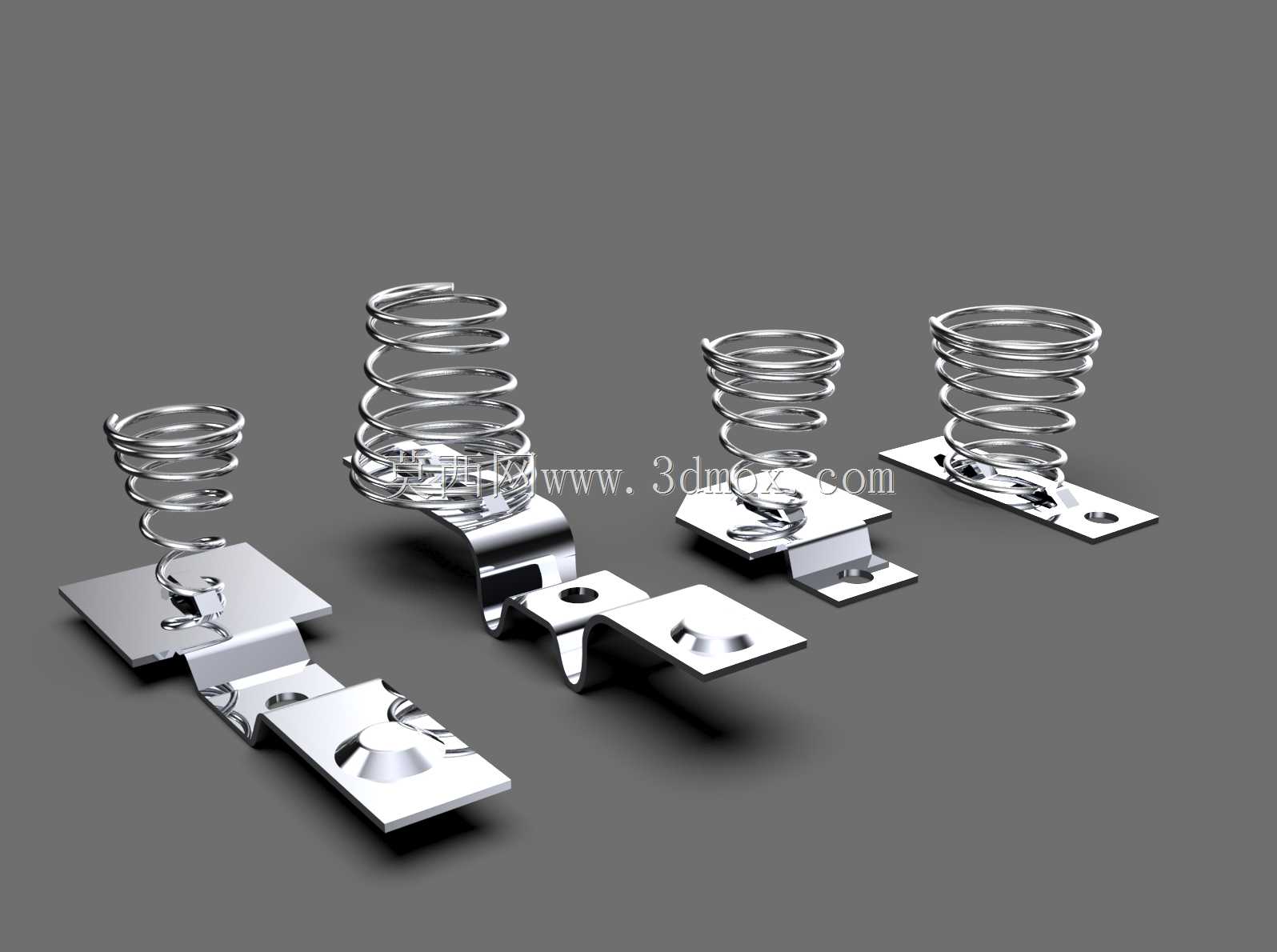

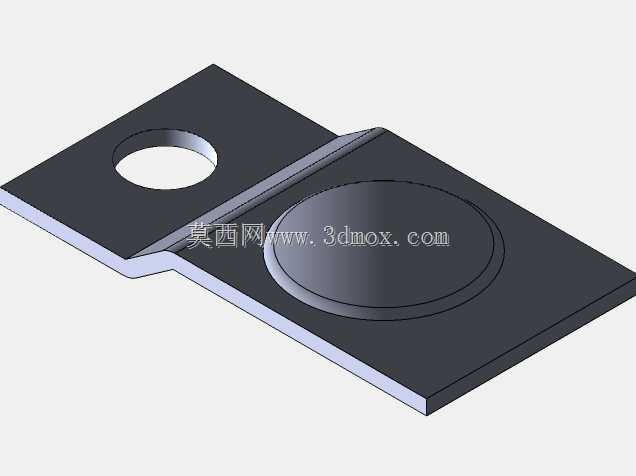

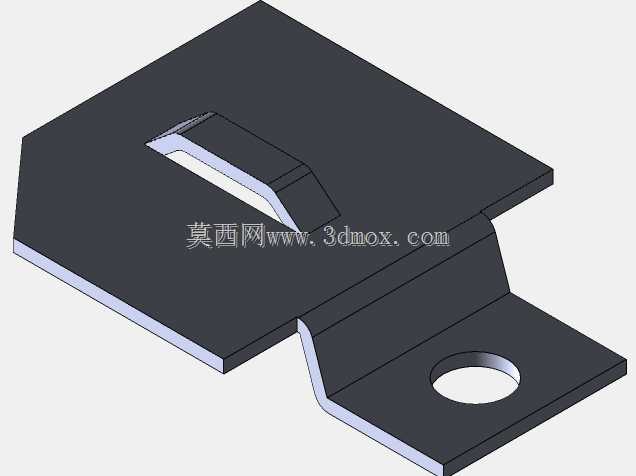

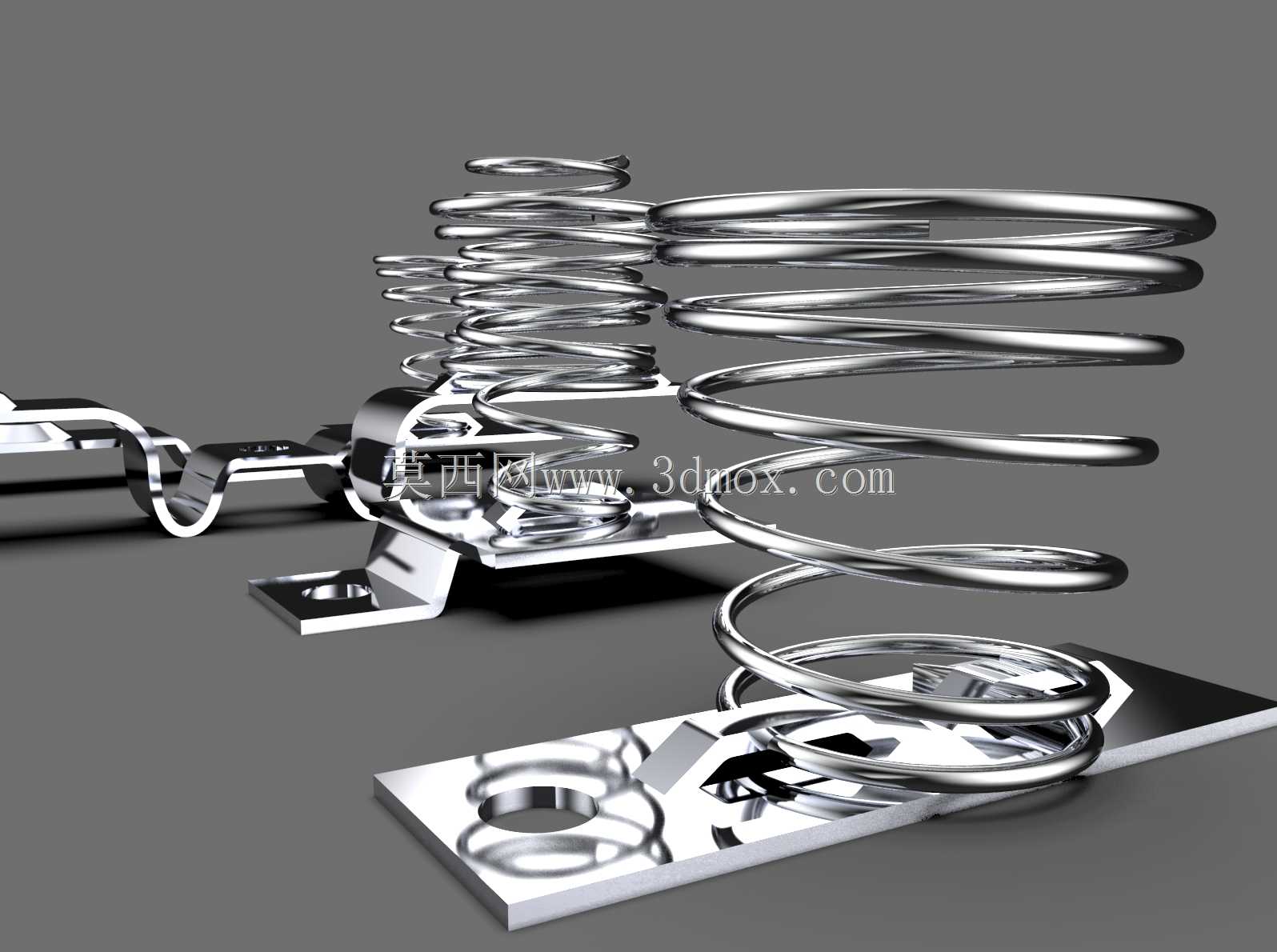

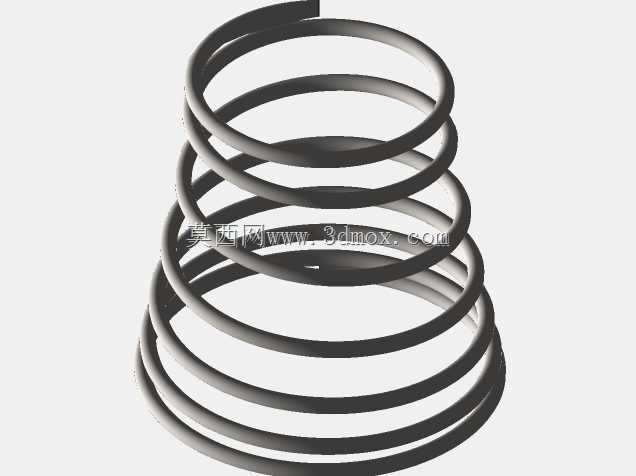

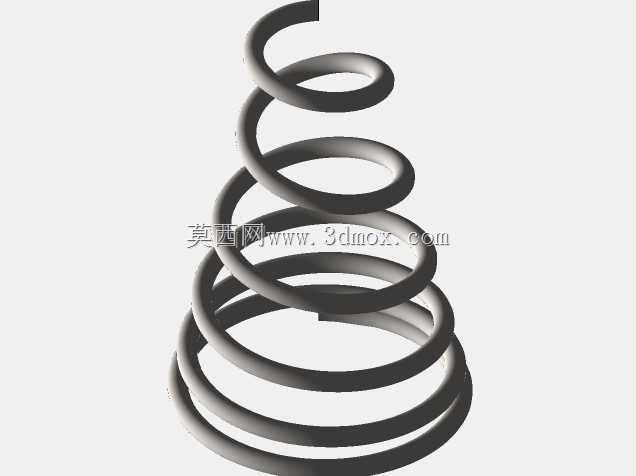

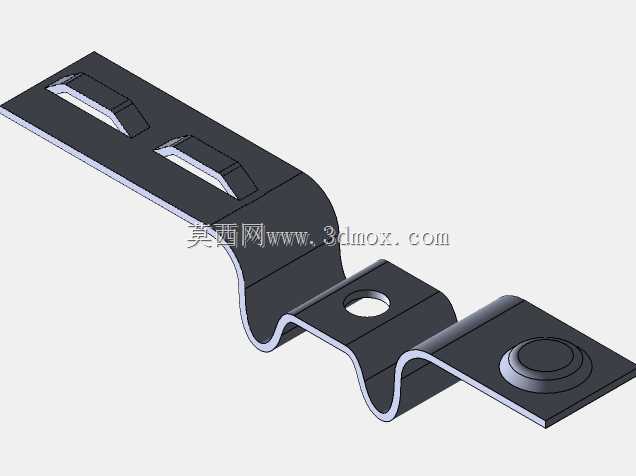

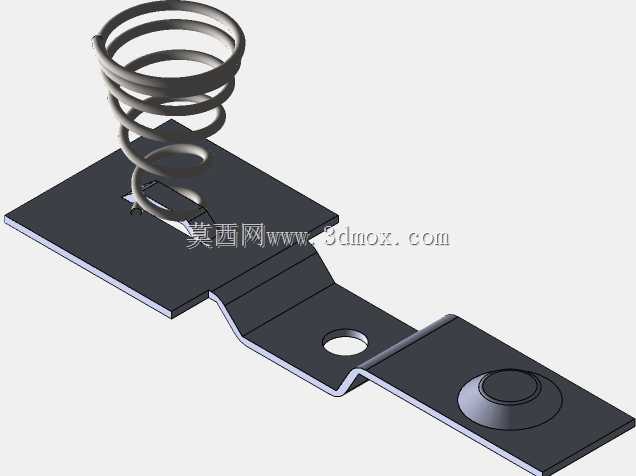

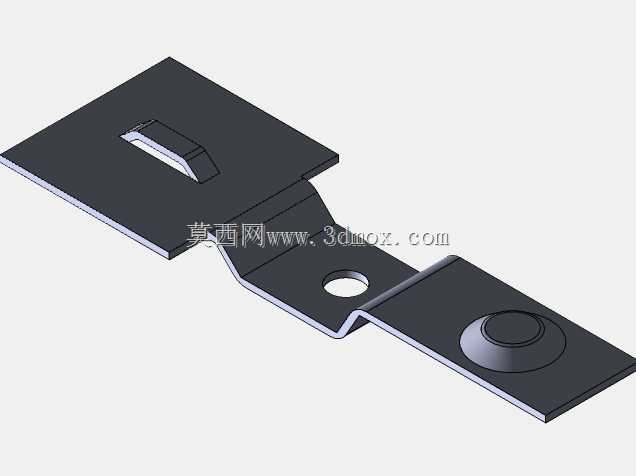

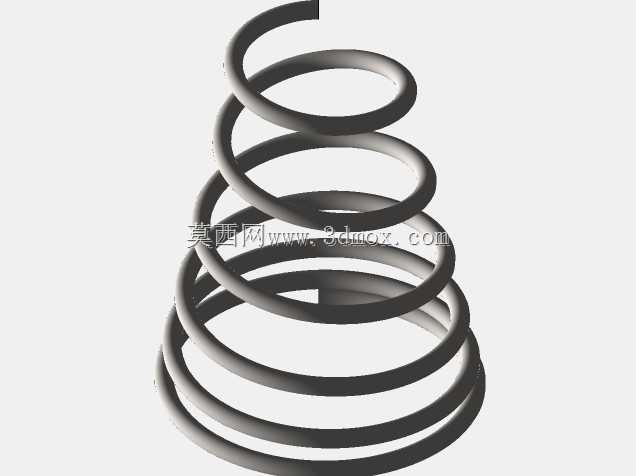

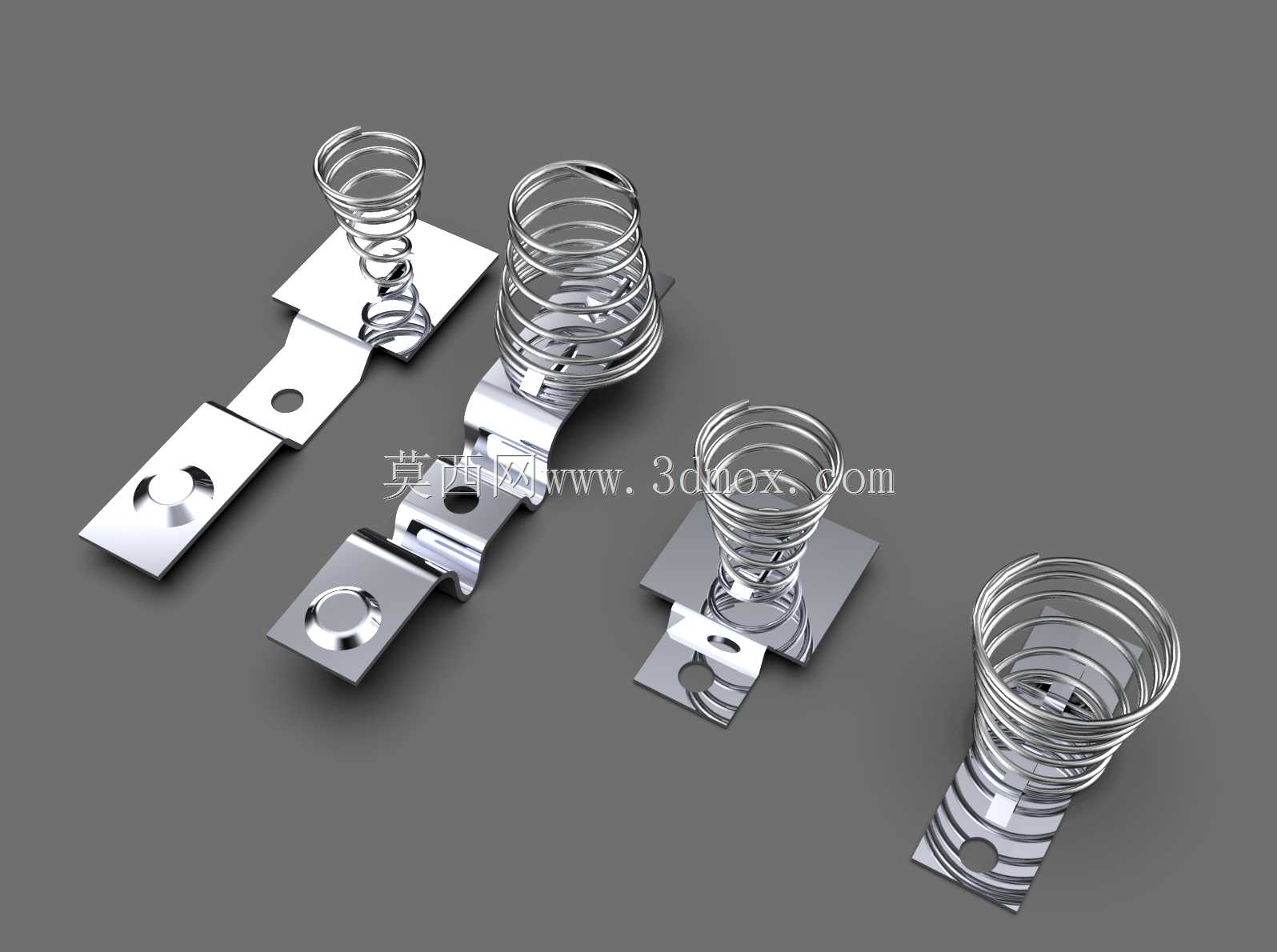

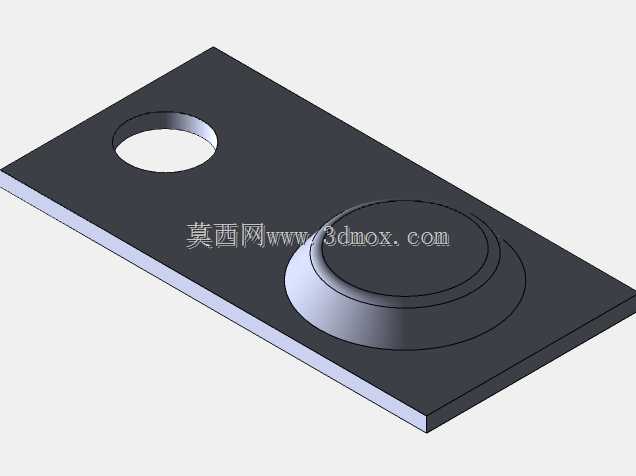

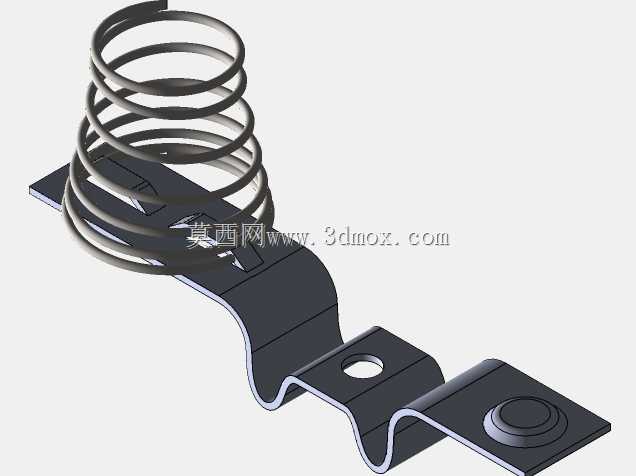

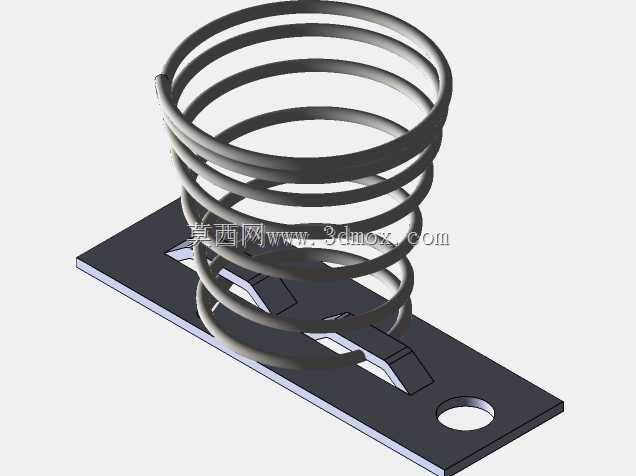

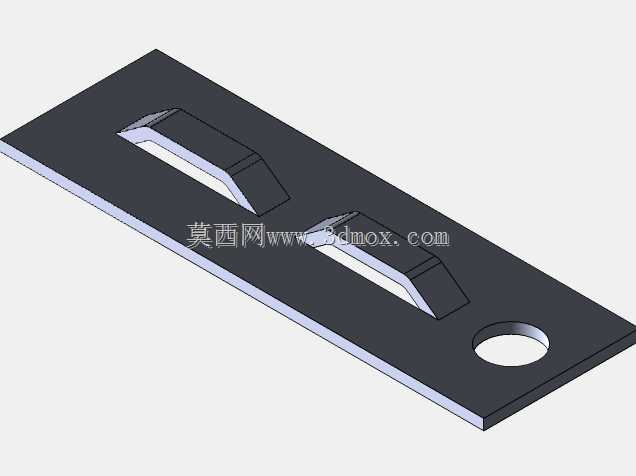

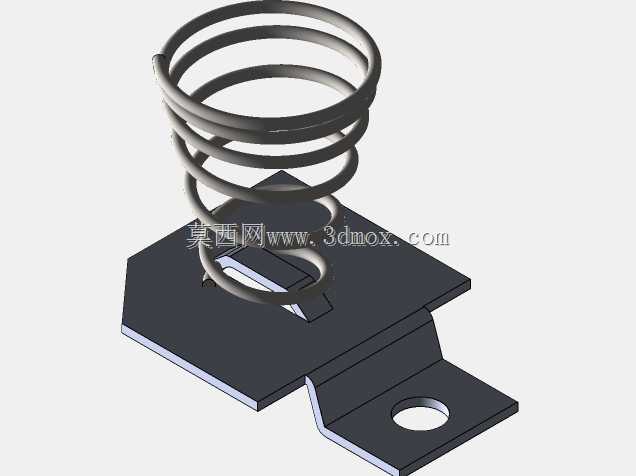

这类带安装基座的电池弹簧组件，是小型电子、电动器具供电接触结构里的核心导电连接件，广泛应用在遥控器、小型手持测量设备、儿童电动玩具、便携数码配件、家用小电器等需要可拆卸干电池供电的产品内部，承担电池正负极导通、抵消电池尺寸公差、缓冲装配与使用震动的核心作用，是电池仓内部必不可少的接触传导零件。整套组件包含四款不同适配规格的弹簧接触结构，分别对应不同尺寸的干电池安装需求、不同排布方式的电池仓布局，每款结构都由冲压成型的金属安装基座与螺旋压缩弹簧两部分通过铆压固定结合为一体，基座部分采用镀镍钢带冲压成型，表面平整光洁，预留的安装孔位可以直接通过螺丝锁附或者卡接结构固定在电池仓的塑胶壳体上，部分基座带有折弯成型的定位卡扣，能够在装配时快速卡入壳体预设的卡槽内，省去额外锁附工序，提升产线装配效率。螺旋弹簧部分采用高弹性镀镍弹簧钢丝绕制，圈距均匀，弹性衰减率低，长期压缩状态下也能保持稳定的接触压力，避免电池使用过程中因为震动、位移出现接触不良、断电跳停的问题。不同规格的组件对应不同的安装边界：适配单节五号电池的接触弹簧总压缩行程在8mm左右，基座安装孔距为12mm，整体安装占用平面尺寸不超过18mm*10mm；适配七号电池的接触组件弹簧线径更细，压缩行程为6mm，基座尺寸更紧凑，适配狭小的电池仓空间；还有双连片式的接触结构，专门针对两节电池串联排布的电池仓设计，一个基座同时承载正负极两个接触端，减少仓内零件数量，简化装配流程。设计过程中充分考虑了实际使用的各类场景：弹簧顶端做了平圈收口处理，不会刮伤电池端面的镀层，基座的折弯角度经过反复校核，保证弹簧压缩方向始终与电池装入方向同轴，避免出现弹簧偏斜、卡滞导致的接触失效；基座尾部延伸出焊片结构，可以直接焊接导线连接产品内部电路板，不需要额外增加转接零件。所有结构的边缘都做了圆角钝化处理，不会在装配过程中划伤操作人员的手部，也不会刮破电池仓内部的绝缘隔层，避免出现短路风险。这类弹簧接触组件的弹力经过精准调校，既能够保证足够的接触压力降低接触电阻，减少供电回路的压降损耗，又不会因为弹力过大导致电池装入时阻力过大，影响用户更换电池的操作手感，同时弹簧的抗疲劳性能满足数千次压缩回弹循环，覆盖产品全生命周期的使用需求，不会因为长期使用出现弹力失效导致的接触故障。
