桌面一体式BOSE品牌音响外观结构设计

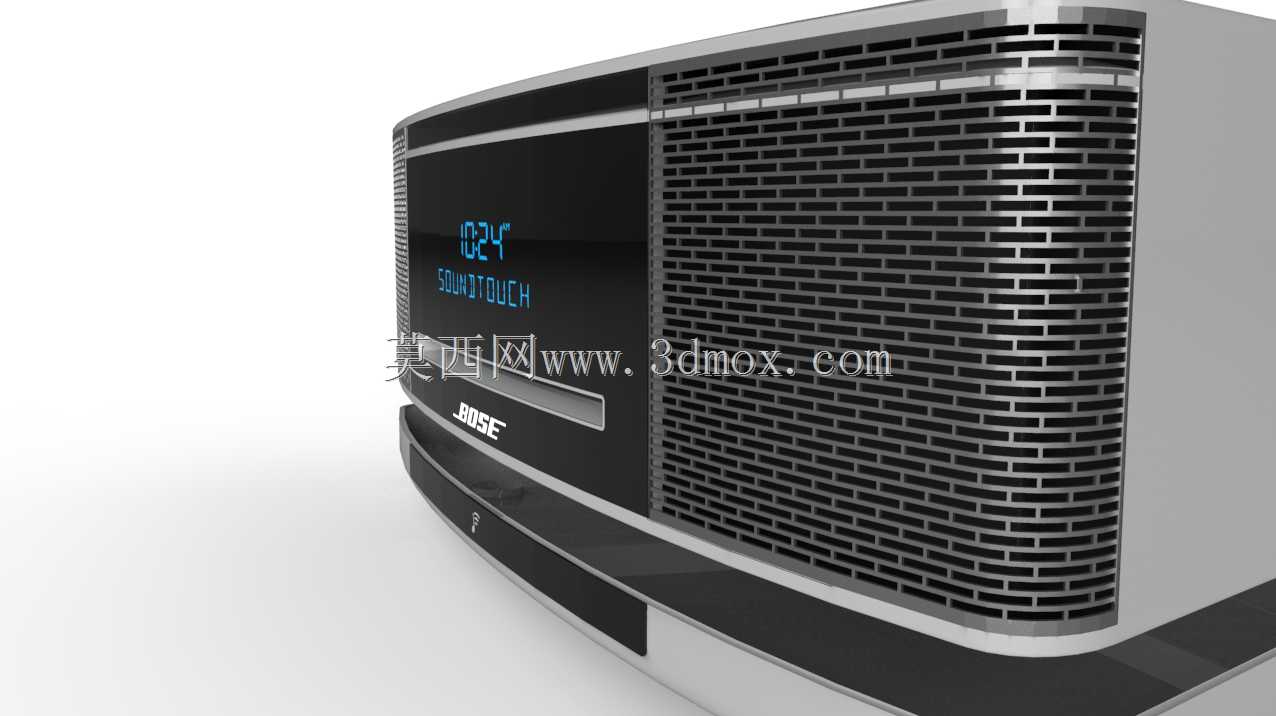

　　该款桌面一体式音响的结构设计，首先围绕家用桌面摆放、小型商用前台陈列两大核心应用场景展开，在做整体布局时优先考虑了小空间的适配性，整机采用卧式一体化布局，底部做了微弧收边的支撑底座，底座设置四个隐藏式硅胶防滑脚垫，无需额外安装支架即可直接放置在平整台面，摆放时不会刮伤桌面漆面，同时脚垫的阻尼设计可避免设备播放低频音效时产生共振位移。从功能分区来看，正面上部为金属冲孔网罩覆盖的双声道扬声器单元区域，网罩采用0.8mm孔径的冷轧钢板冲孔工艺，开孔率控制在62%左右，既可以保证声波无阻碍扩散，又能对内部扬声器单元形成物理防护，避免异物进入腔体损坏振膜；中部集成了嵌入式CD读取舱位，舱门采用下沉式平滑设计，与前面板保持齐平，

　　没有突出的按键结构，减少了积灰死角；下部为隐藏式触控操作区域，采用电容触控感应方案，操作面板与机身下部的高光装饰条融为一体，没有实体按键的凸起结构，日常清洁时可直接用软布擦拭整个面板，无需清理按键缝隙的积尘。正面中部的数显区域采用低功耗段码液晶屏，可实时显示时间、播放状态、音频输入源等信息，屏幕表面做了防眩光磨砂处理，在室内灯光直射下也不会产生明显反光影响查看。机身侧面采用一体化圆弧过渡设计，没有尖锐棱角，搬运移动时不会磕碰划伤，整体外壳采用ABS+PC混合注塑工艺，表面做细咬花处理，兼顾结构强度与外观质感，白色款的外壳配色可适配多数现代家居、办公场所的装修风格。在内部腔体设计上，采用了密闭式声学腔体结构，

　　左右扬声器单元之间设置独立的分隔筋，避免左右声道的声波在腔体内部产生串扰，影响声场定位效果；腔体内部预留了蓝牙模块、音频解码电路板、电源模块的安装位，各模块之间设置屏蔽隔层，减少电路工作时的电磁干扰对音频信号的影响，保证音质输出的纯净度。机身背部预留了电源输入接口、有线音频输入接口、USB升级接口，所有接口都做了内凹式设计，线材插入后不会突出机身背部，贴墙摆放时不会被线材顶起导致机身前倾。在建模过程中，所有外观曲面都做了G2连续处理，保证曲面过渡顺滑无棱线，各部件之间的装配间隙控制在0.3mm以内，既满足注塑生产的脱模公差要求，又能保证整机装配后的精致感；触控区域的感应层与外壳面板的贴合间隙控制在0.1mm以内，

　　保证触控操作的灵敏度，不会出现触控失灵或者误触的情况。底座的支撑高度设置为8mm，既可以保证机身底部的空气流通，帮助内部电路工作时散热，又不会让整机显得过于高挑影响视觉稳定性。扬声器网罩与机身的连接采用隐藏式卡扣结构，没有外露的螺丝孔，保证外观的整体性，后期需要维护内部单元时，可通过专用工具拆卸网罩，无需破坏机身外壳。数显屏幕的安装位设置了遮光泡棉衬垫，避免屏幕背光从屏幕与面板的缝隙漏出，影响暗光环境下的显示效果。CD舱门的传动机构采用微型滑轨设计，开合过程阻尼均匀，没有卡顿或者异响，舱门关闭后与前面板的高度差控制在0.1mm以内，保持外观面的齐整度。
