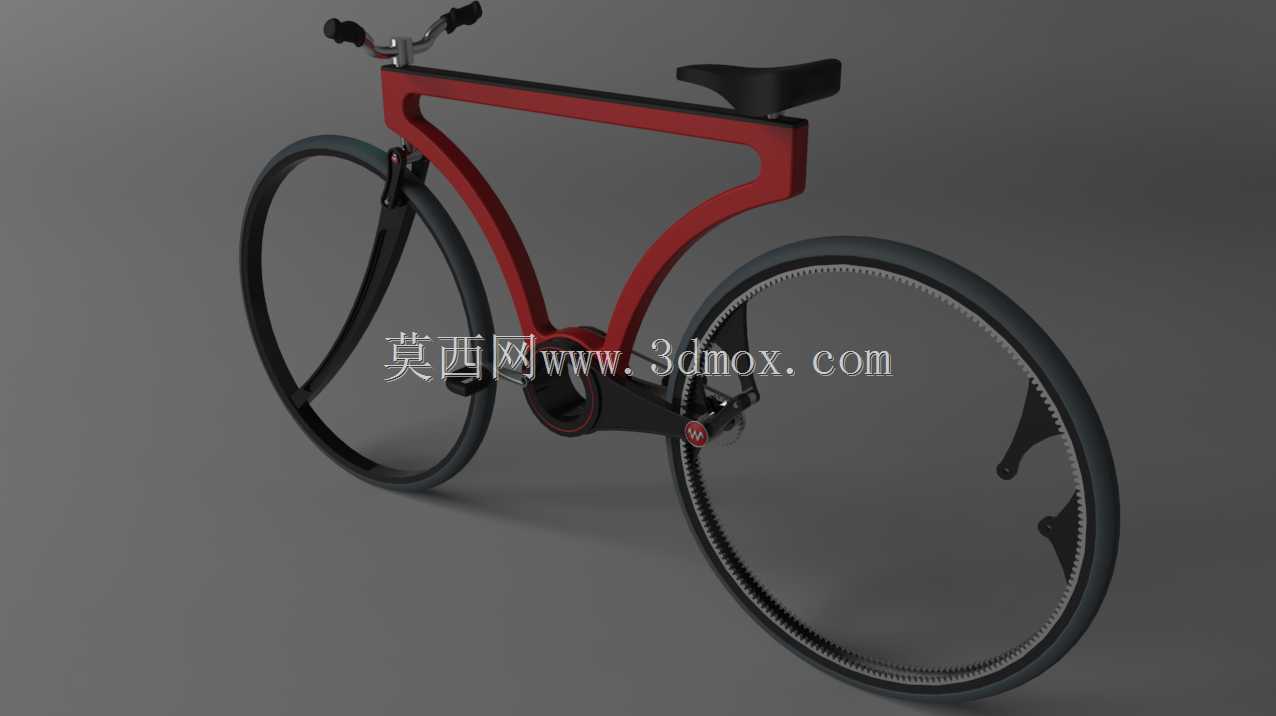

无轮毂扭转结构创意自行车设计方案

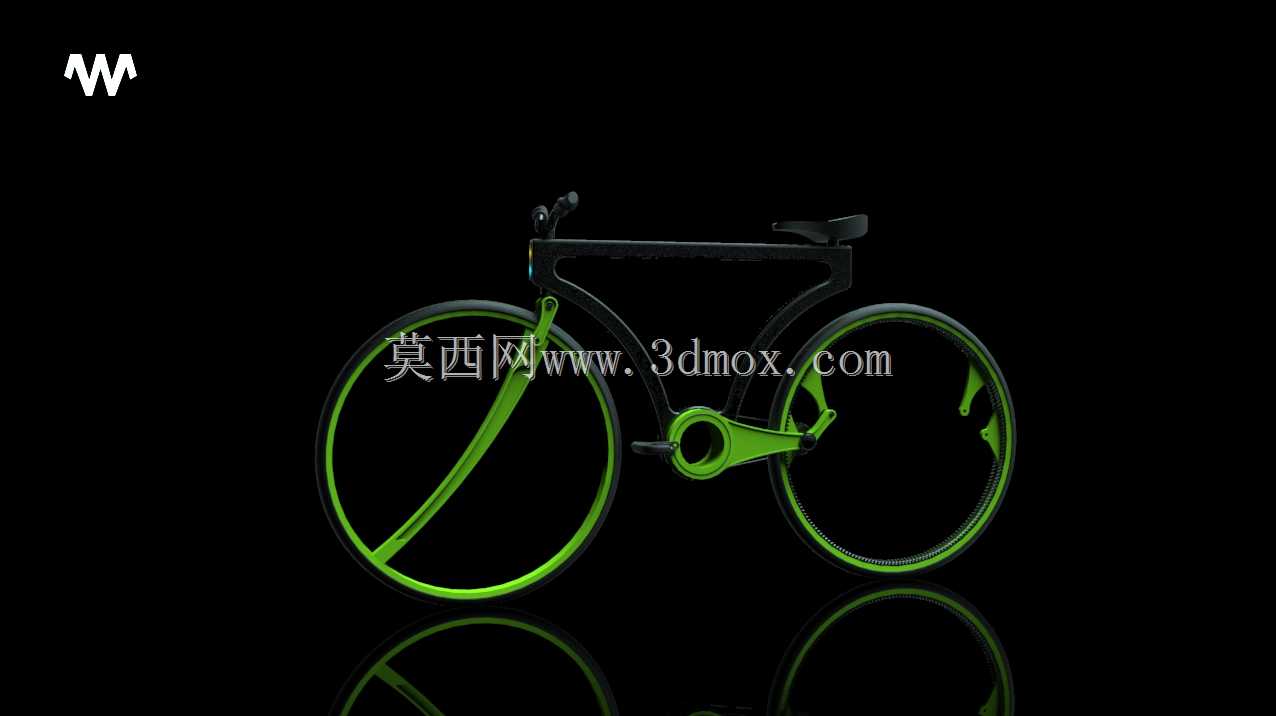

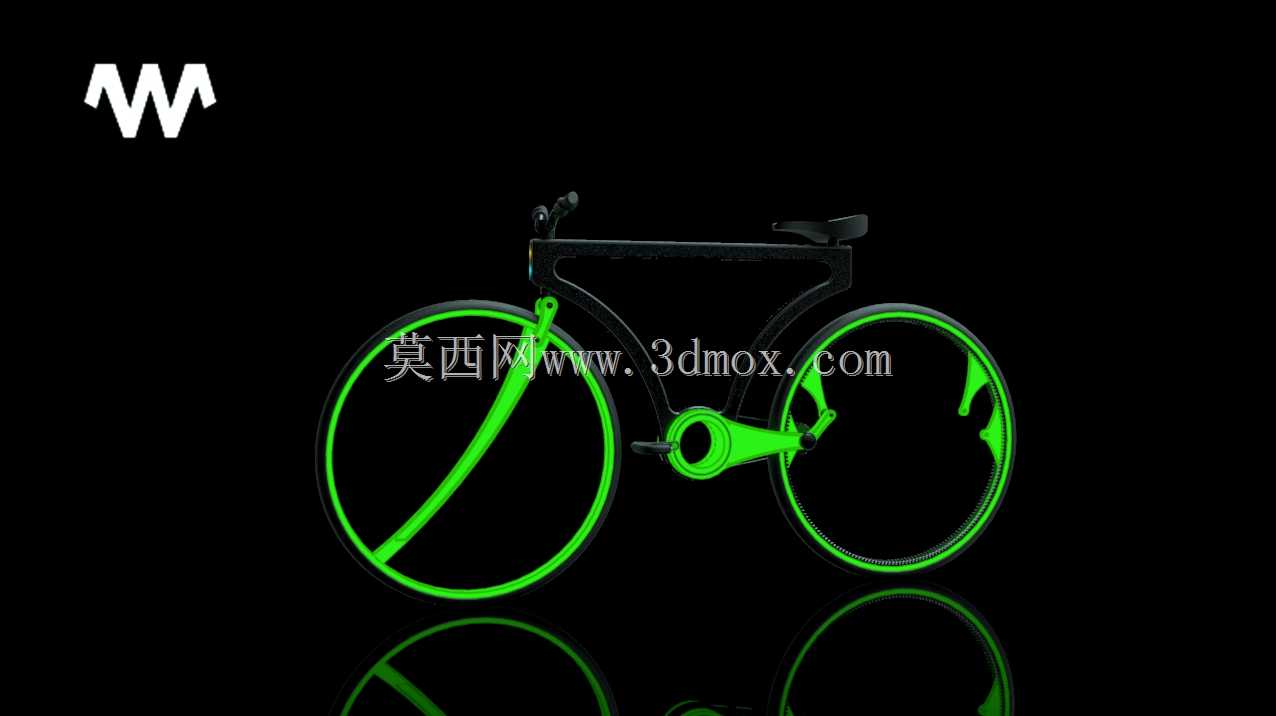

　　这款无轮毂扭转结构自行车的设计，跳出了传统自行车辐条轮组、三角车架的固化设计逻辑，从结构力学与骑行体验的双重维度重构了两轮载具的形态。在实际应用场景层面，该结构既可以适配城市短途通勤的个性化出行需求，也能作为概念展示载体应用于工业设计展、骑行文化推广活动中，其独特的视觉辨识度也能适配定制化高端休闲骑行场景，区别于常规量产自行车的同质化外观。

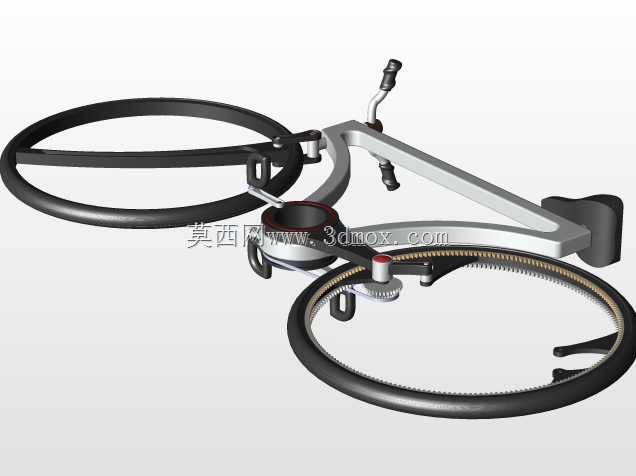

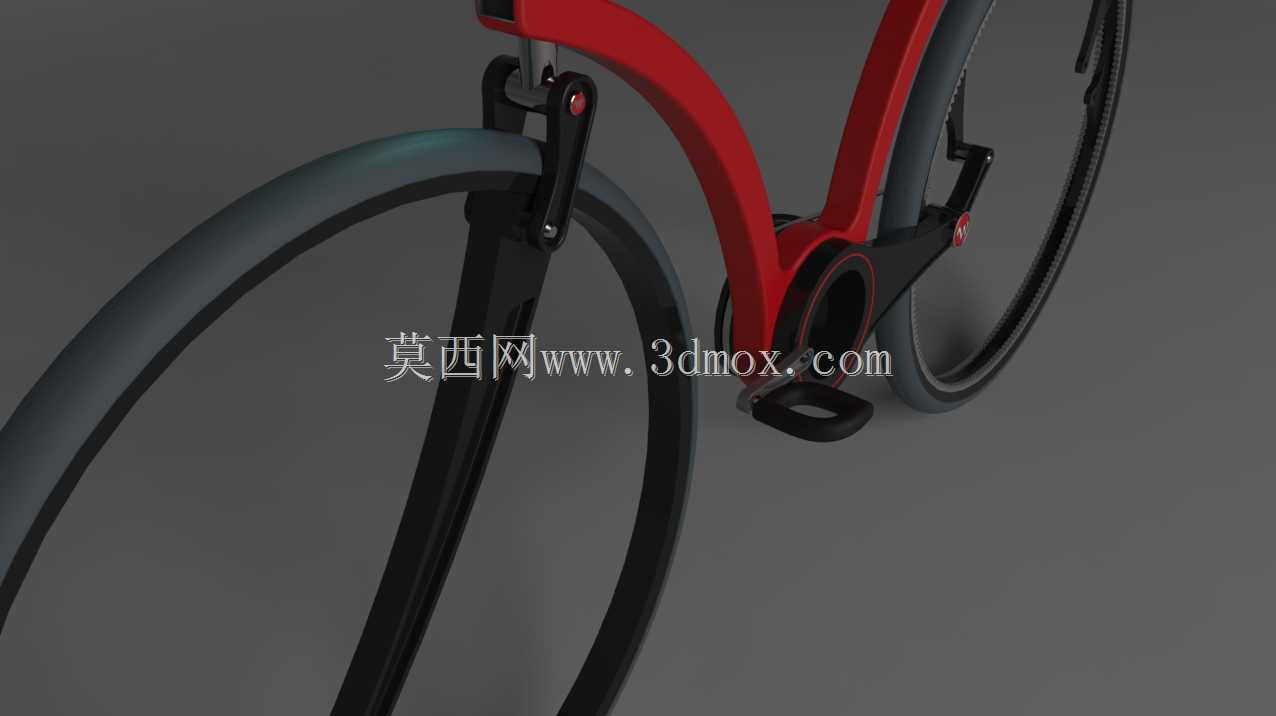

　　从实际用途来看，该设计保留了自行车人力驱动的核心功能，通过无轮毂轮组的结构优化，减少了传统轮组辐条转动带来的风阻损耗，同时扭转式的车架结构将传统车架的多管拼接受力路径整合为一体化的连续受力梁，在承受骑行者体重与路面颠簸冲击时，应力传递路径更顺畅，避免了传统车架焊接节点处的应力集中问题。轮组部分取消了传统花鼓与辐条的连接结构，轮圈直接通过内嵌的环形轴承与车架前后叉的端点连接，转动时轮圈沿环形轨道做圆周运动，相比传统轮组，其转动惯量分布更靠近轮缘，在匀速骑行阶段能更好地维持转动惯性，降低长距离骑行的体力消耗。

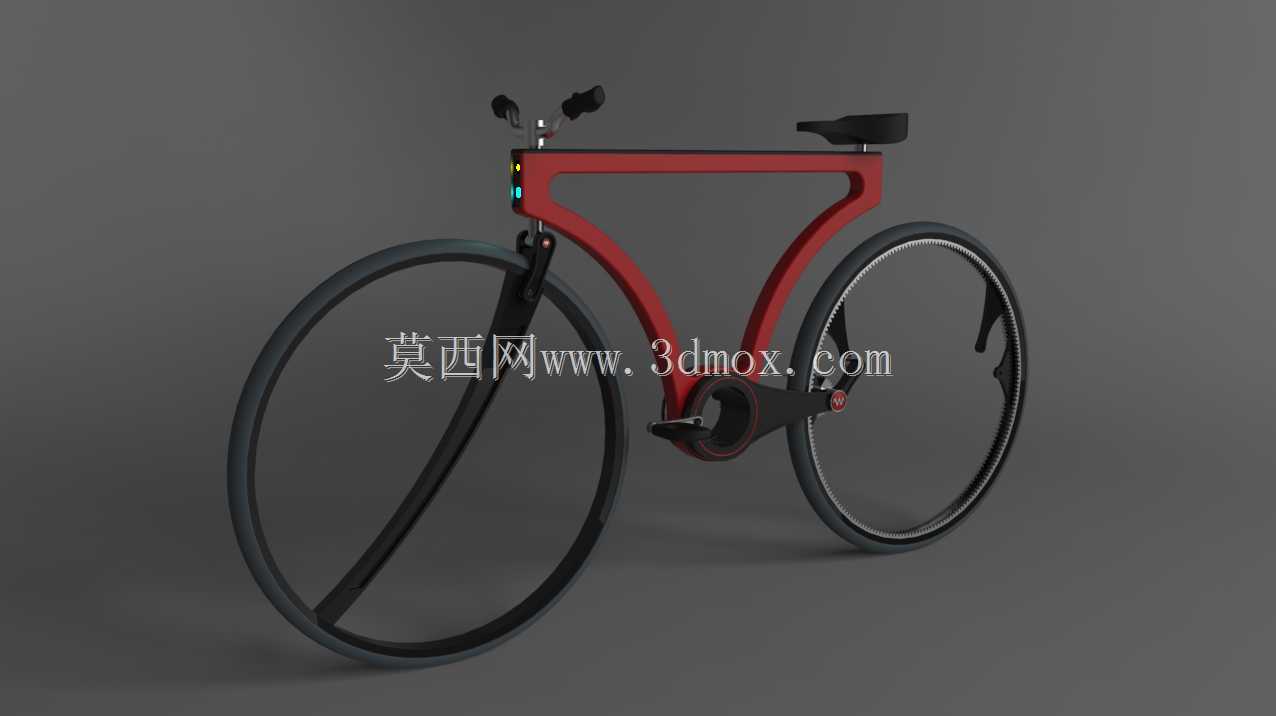

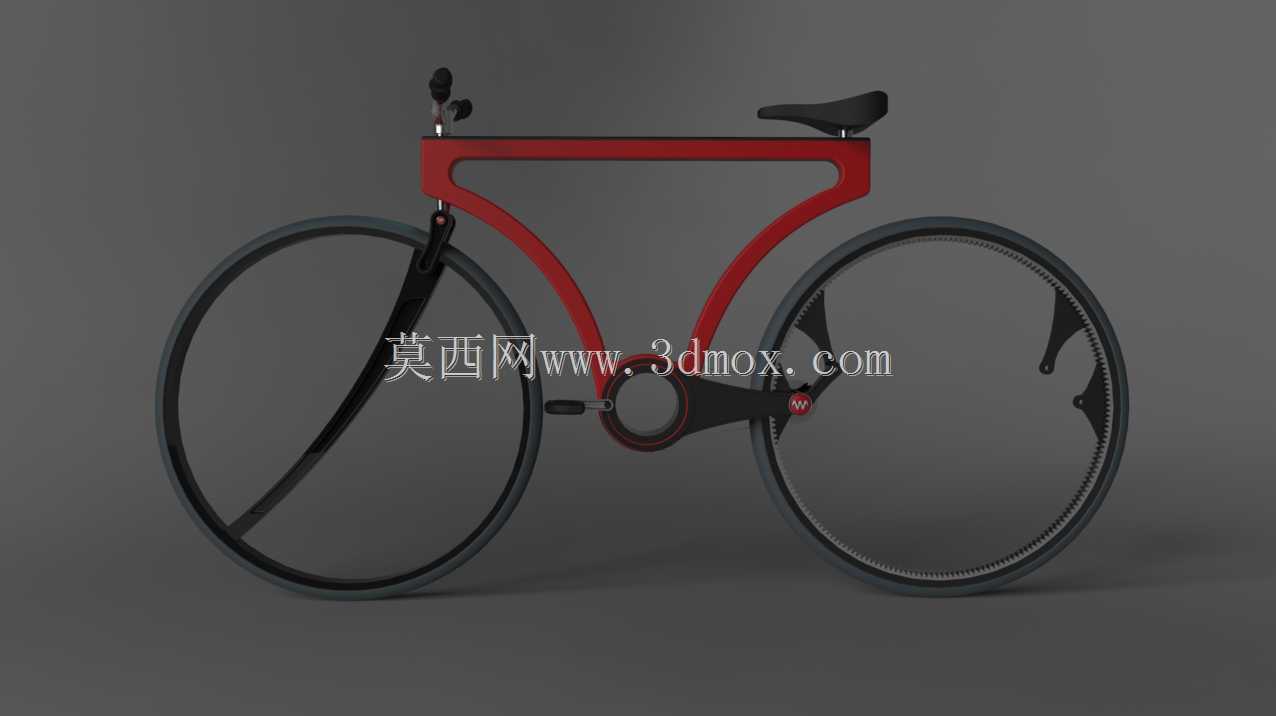

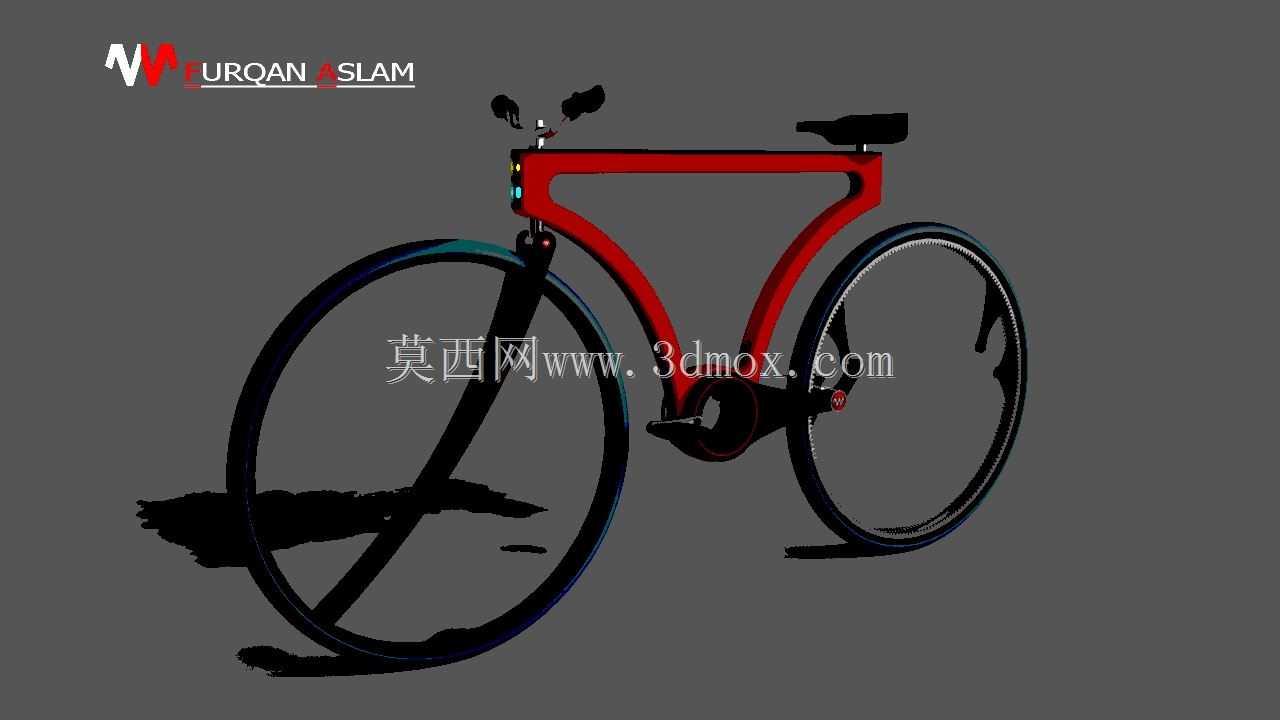

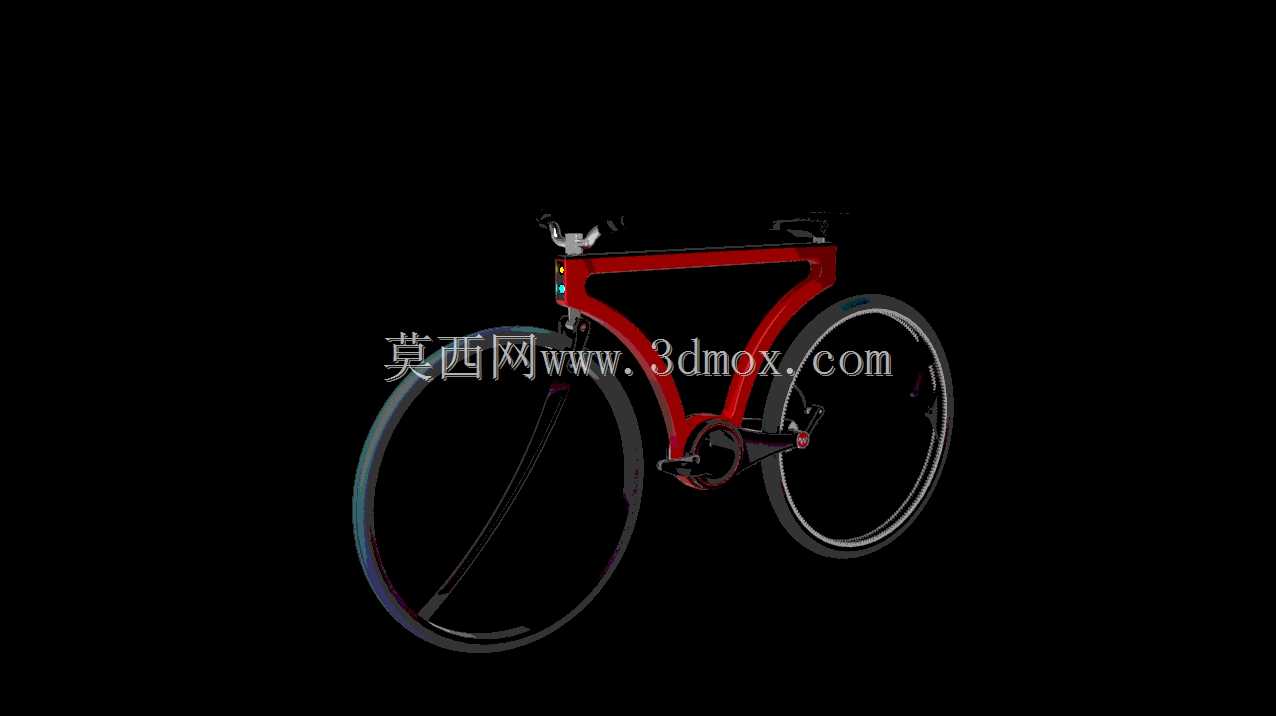

　　设计思路上，该方案没有盲目追求外观的猎奇性，所有结构形态都围绕受力合理性展开。车架的扭转弧度并非随意的曲面造型，而是经过受力仿真验证后确定的曲率：上管从车头位置向后延伸时做平滑扭转过渡，将立管的受力直接传导至后轴安装位，取消了传统车架下管与立管的交叉焊接结构，整个车架主体可以通过单一管材的弯曲扭转加工成型，减少了焊接工序带来的结构强度衰减。车把、座垫的安装位置依然符合人体工程学的骑行姿态要求，骑乘者的重心分布区间与传统城市自行车保持一致，不会因为结构创新牺牲基础的骑行舒适度，避免了很多概念设计只重外观忽略实用价值的问题。

　　在外形尺寸与安装边界层面，该设计的轮径规格与常规26寸城市自行车轮径保持一致，整车长度控制在1700mm以内，车把宽度控制在620mm，能够适配现有城市非机动车道的通行宽度要求，也能满足常规家用自行车停放位的尺寸限制。轮组部分的环形轴承安装位预留了标准碟刹夹器的安装接口，不需要重新开发制动系统配件，可以直接适配市售的标准自行车制动组件，降低了后续量产的配件适配成本。车架的中轴位置依然采用标准自行车中轴的安装尺寸，牙盘、曲柄、脚踏组件都可以通用现有量产配件，不需要单独开模定制传动部件，这一设计考量让该概念结构具备了落地量产的可行性，而非完全无法实现的空想设计。

　　轮组的无轮毂结构在设计时也考虑了日常使用的维护需求，环形轴承的密封结构采用多层迷宫式设计，能够阻挡路面扬尘、雨水进入轴承滚道，延长维护周期，轮圈的刹车边位置做了耐磨涂层处理，长期制动摩擦也不会出现轮圈过度磨损的问题。车架的扭转结构在五通位置做了局部加厚处理，应对踩踏时的交变载荷，避免长期踩踏发力出现车架金属疲劳的问题。整体结构在做有限元仿真验证时，100kg载荷下的车架最大形变量控制在0.8mm以内，完全满足日常骑行的结构强度要求，同时相比同强度的传统钢管车架，整体重量降低了12%左右，兼顾了轻量化与结构可靠性。
