两腔面板注塑成型模具结构设计

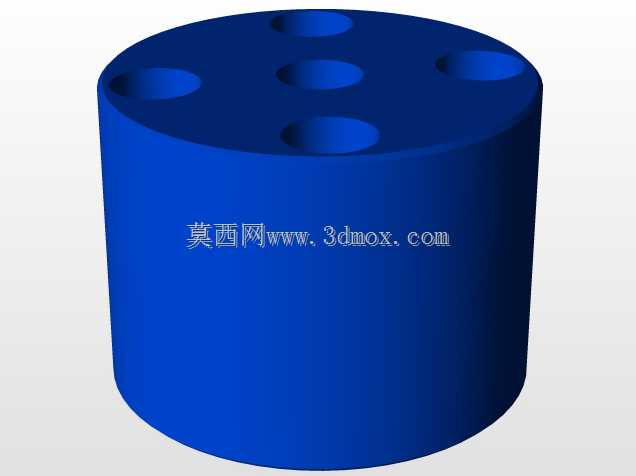

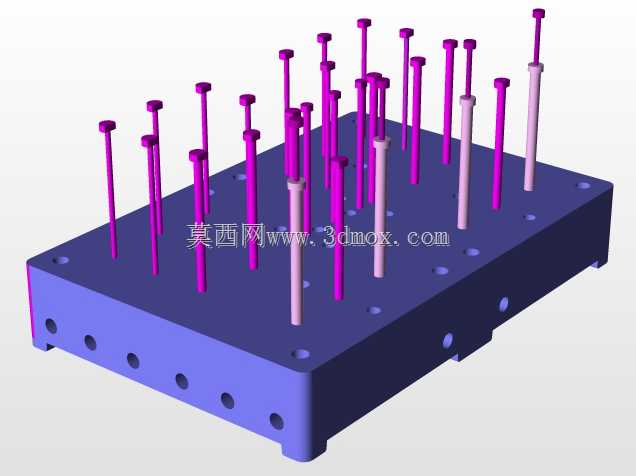

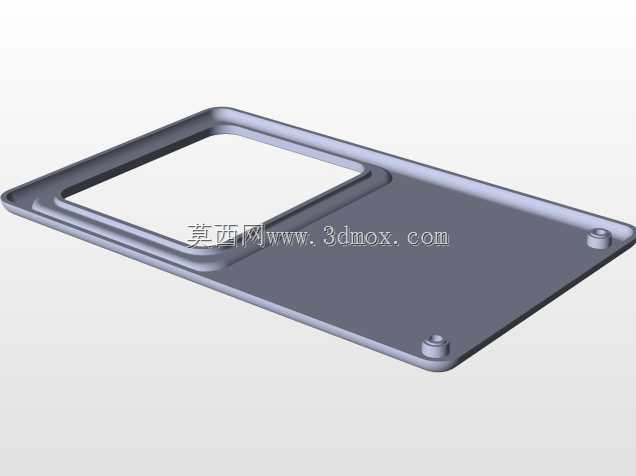

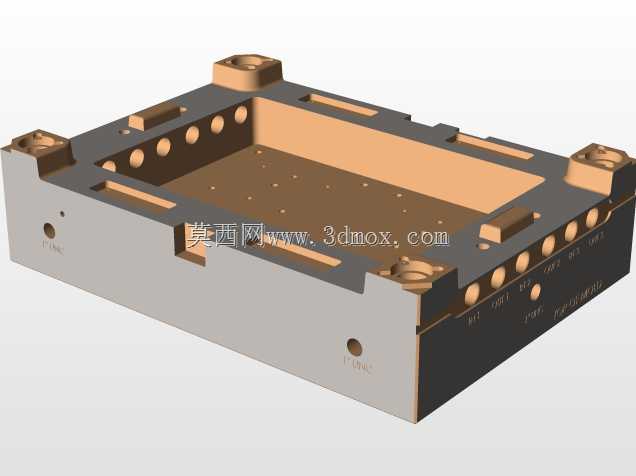

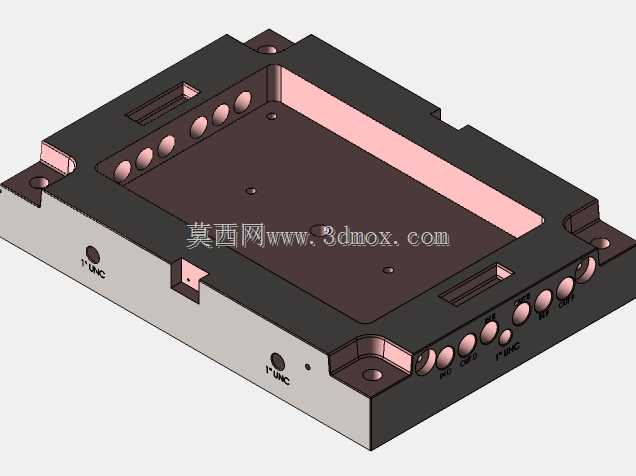

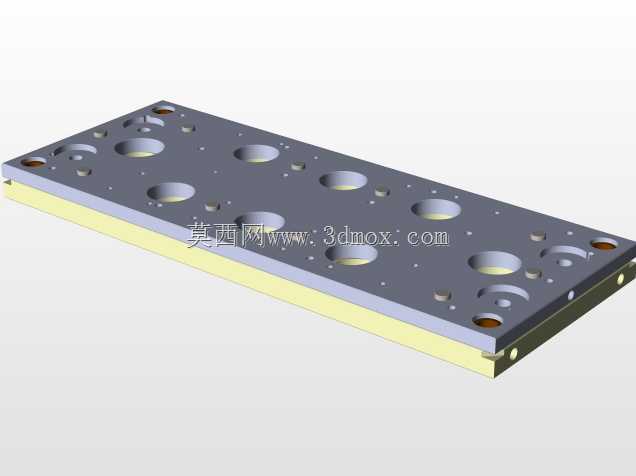

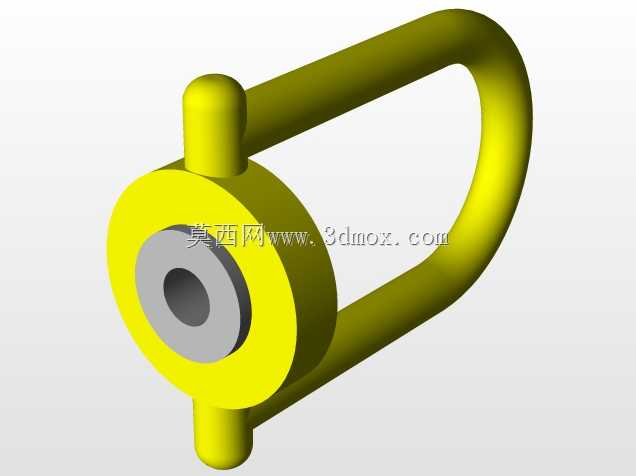

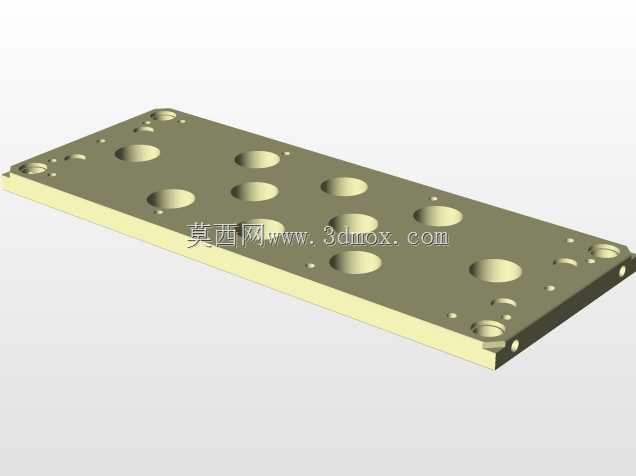

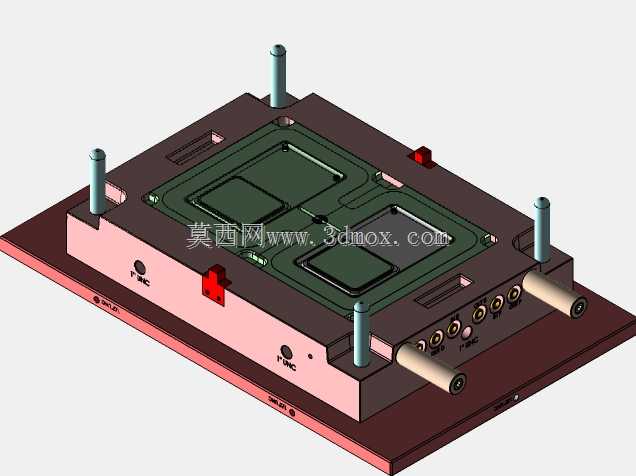

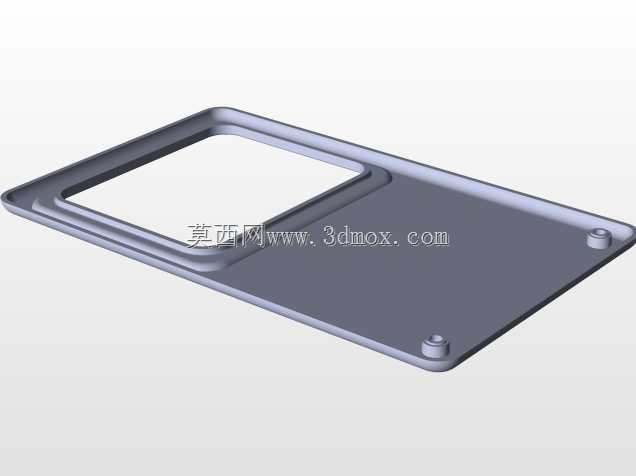

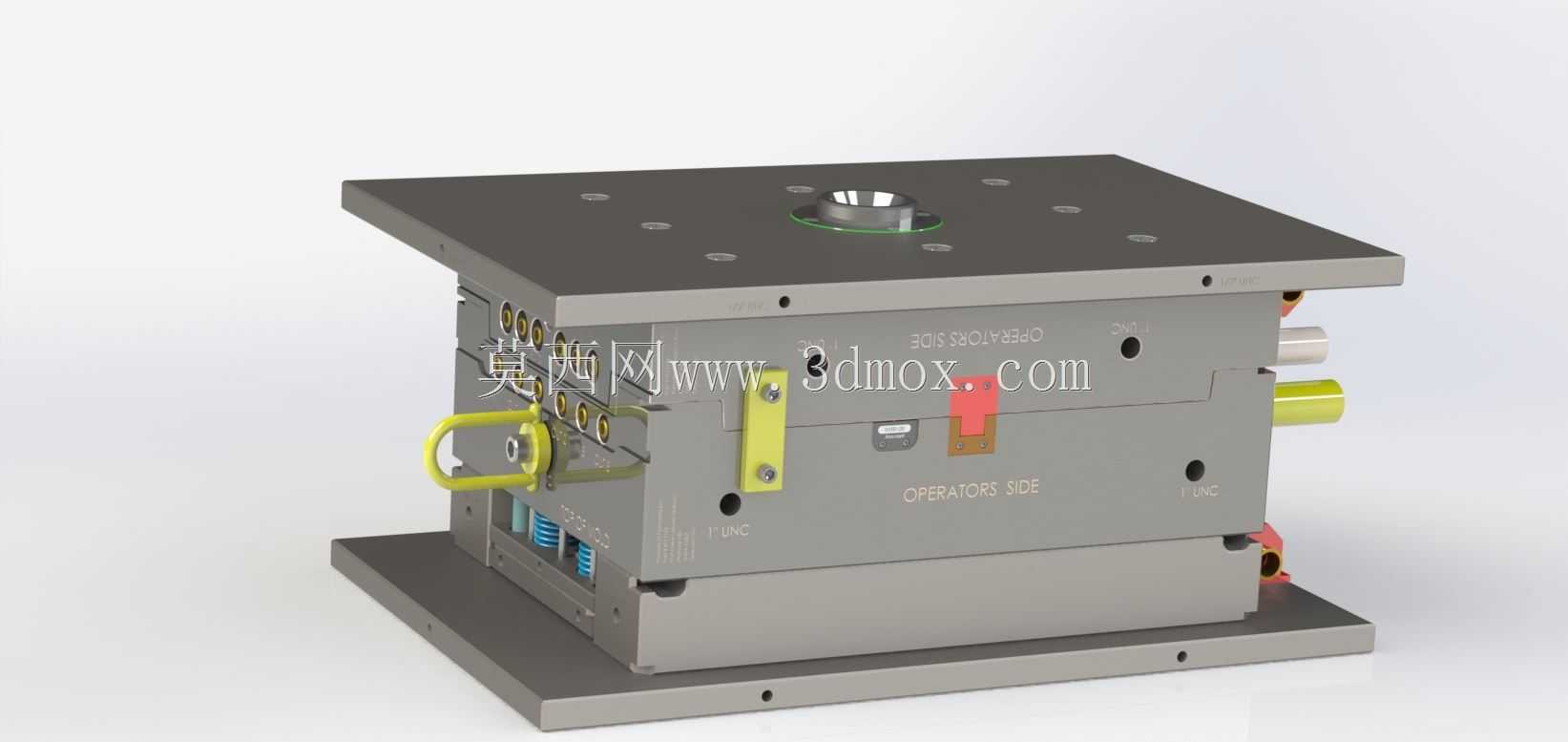

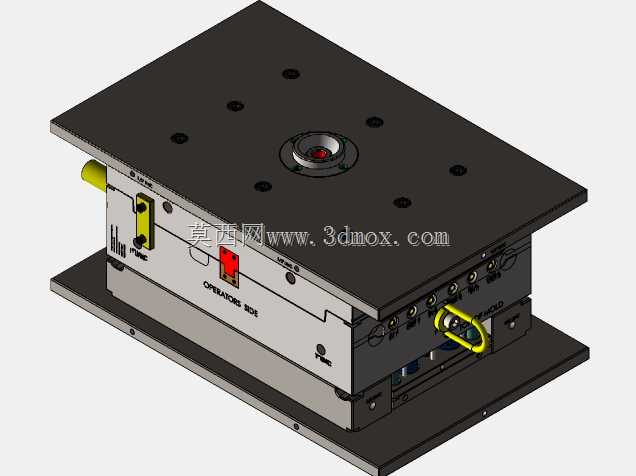

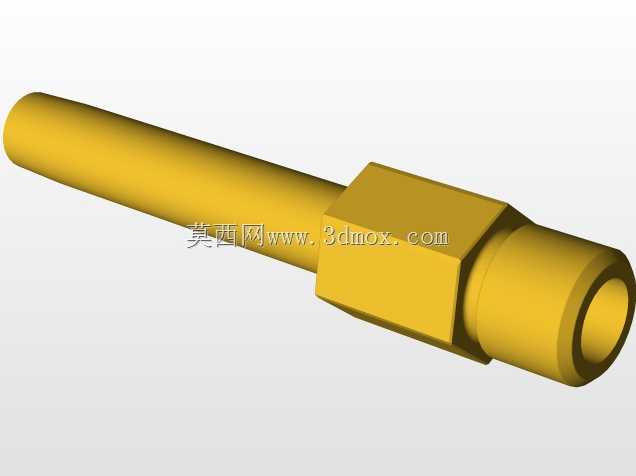

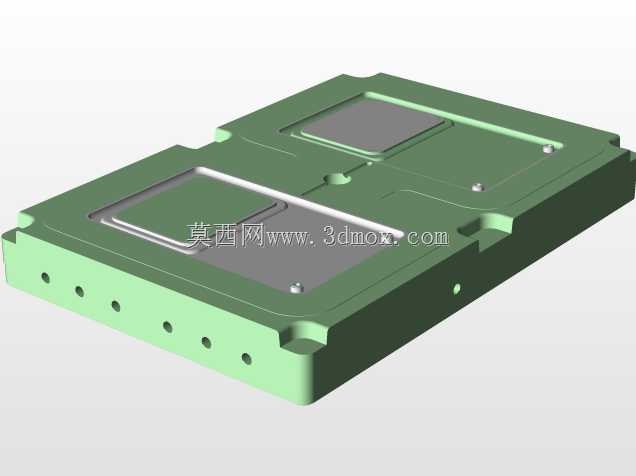

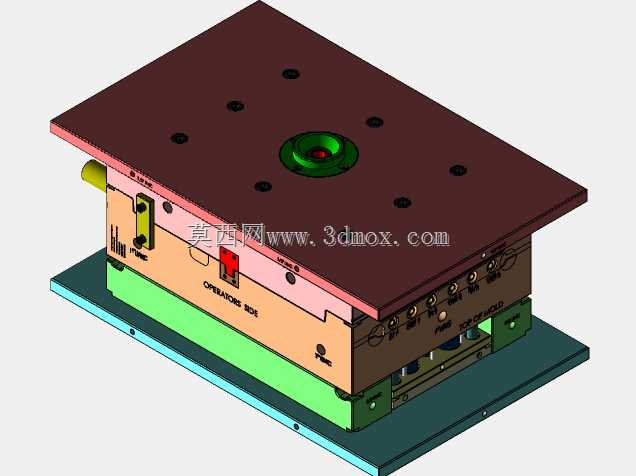

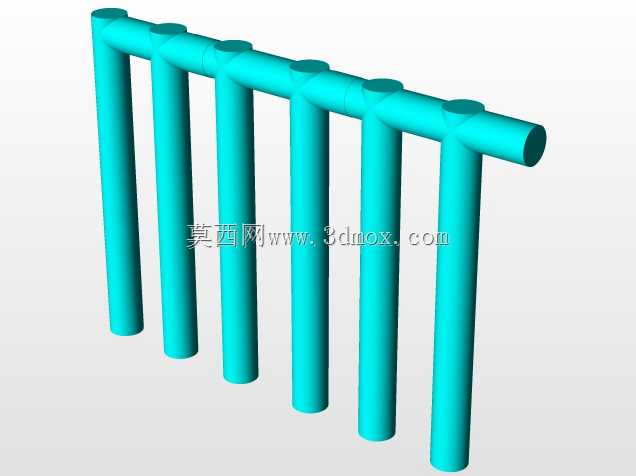

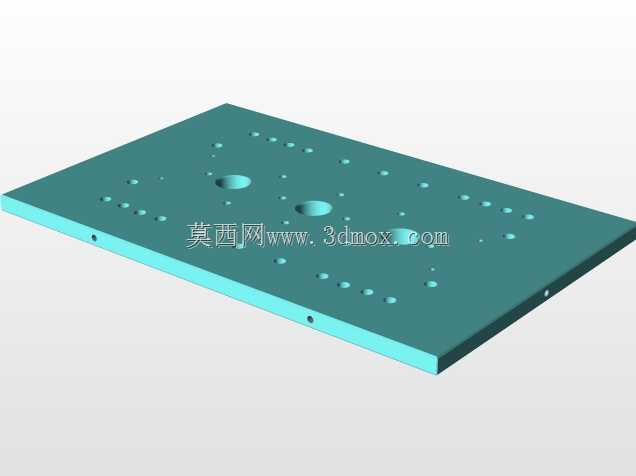

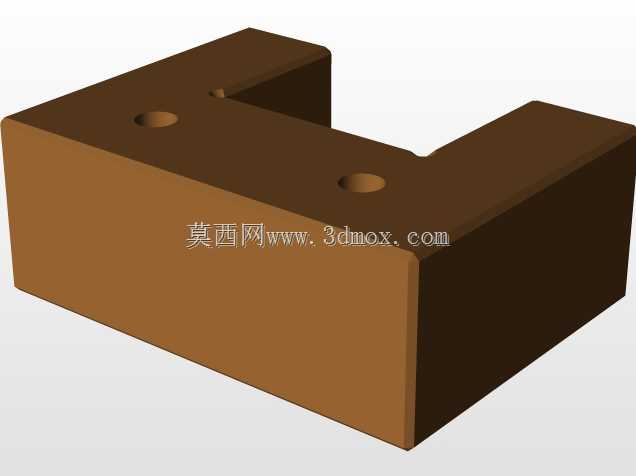

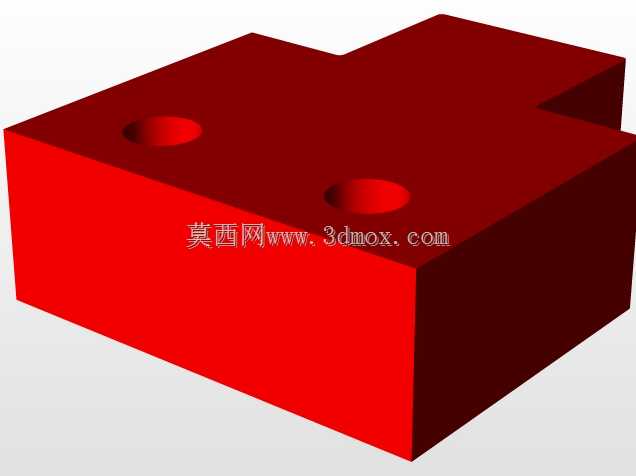

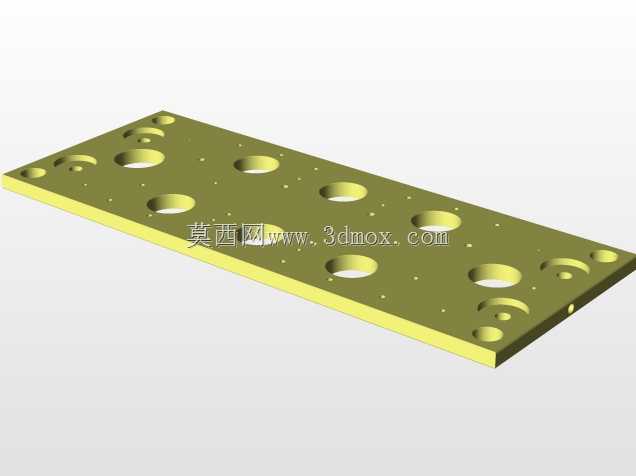

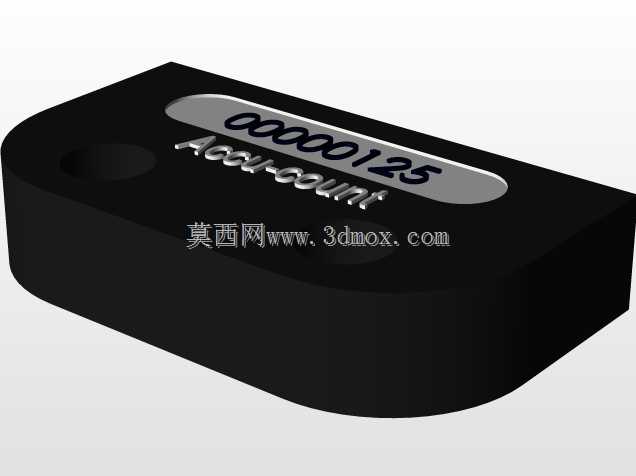

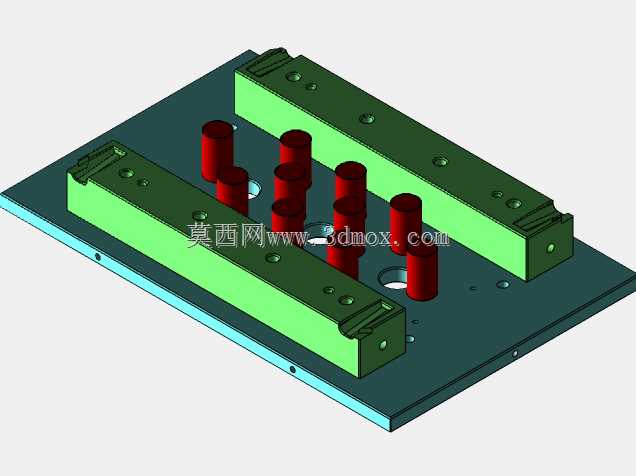

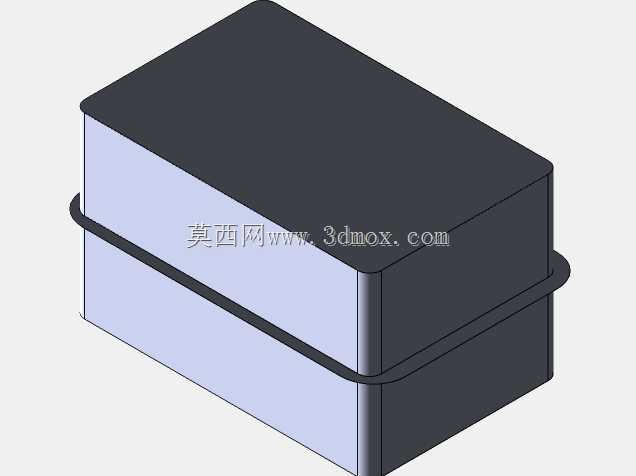

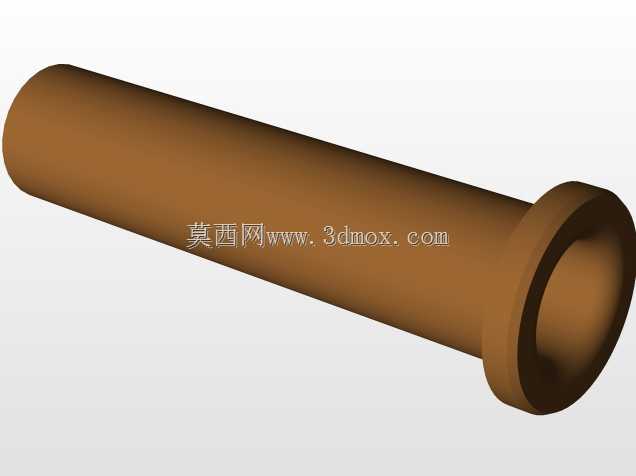

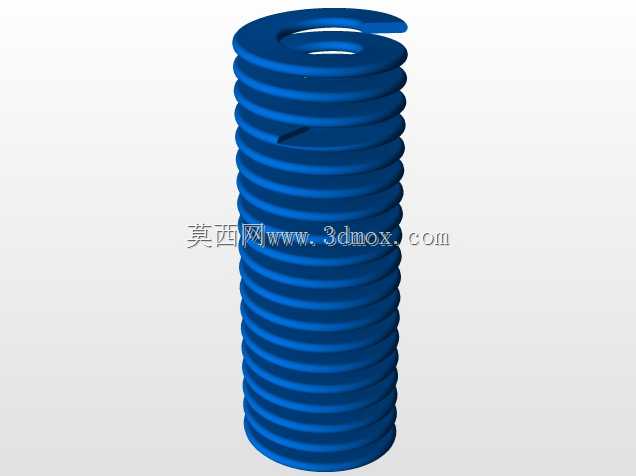

该模具为两型腔面板类塑料件注射成型工装，主要应用于消费电子面板、小型家电外观面板、工业设备操作面板类塑料制件的批量注塑生产场景，适配卧式注塑机的安装使用需求，可在连续生产工况下完成塑料熔体的充型、冷却、脱模全流程作业，稳定产出符合尺寸精度与外观要求的面板类塑件。从实际用途来看，该模具针对带H-13镶件结构的面板塑件设计，可实现一模两件的高效生产，有效降低单塑件的成型周期与生产成本，适配ABS、PP、PC等常用热塑性塑料的注射成型工艺，满足中小尺寸外观面板、结构面板的量产需求。在功能特性上，模具采用标准模架结构，配置了独立的循环冷却水路，可在充型完成后快速带走型腔内热量，缩短塑件冷却定型时间；侧部设置的导向定位结构可保证动定模合模过程中的同轴精度，避免错模导致的塑件飞边、尺寸超差问题；黄色吊装环结构适配模具的车间转运与机台吊装作业，侧部的锁模扣结构可在开模过程中控制开模顺序，保证浇注系统凝料与塑件的顺序脱出，端部设置的侧抽芯结构可成型塑件侧部的孔位与卡扣结构，无需后续二次加工。设计思路上，该模具采用两型腔平衡式流道布局，保证两个型腔内的熔体充型压力、充型速度保持一致，避免两个塑件出现填充不足、飞边、内应力不均的质量差异；模架选用标准三板式结构，兼顾浇注系统凝料自动脱落与塑件顶出的需求，型腔镶件采用H-13模具钢制作，具备优异的耐磨性与耐热疲劳性能，可承受长期注塑生产过程中的高温高压工况，延长模具整体使用寿命；顶出系统采用顶针与顶板结合的顶出方式，保证塑件顶出过程受力均匀，避免顶出痕迹影响面板外观质量。在外形尺寸与安装边界上，模具整体采用方形模架结构，上下安装板预留了标准的注塑机安装螺孔与定位圈安装位，可直接适配对应吨位的卧式注塑机安装，模具总厚度符合常规注塑机的最大模厚与最小模厚适配范围，侧部的抽芯油缸、冷却水路接头、气路接口均预留了足够的外接操作空间，不会与注塑机的拉杆、安全门产生干涉，吊装环的承重载荷匹配模具整体重量，可满足车间内天车吊装的安全作业要求。
