喷雾类产品注塑成型喷头模具结构

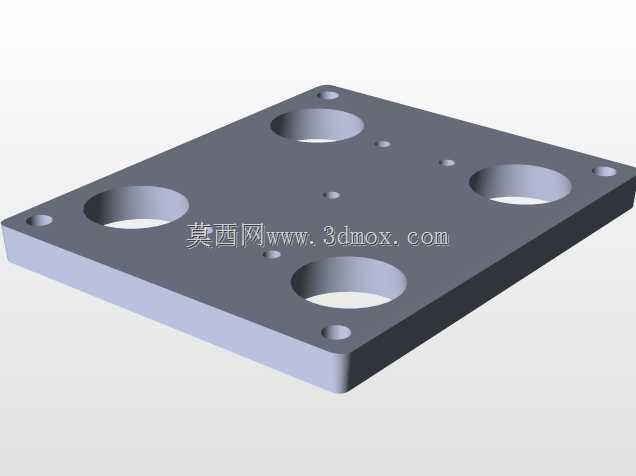

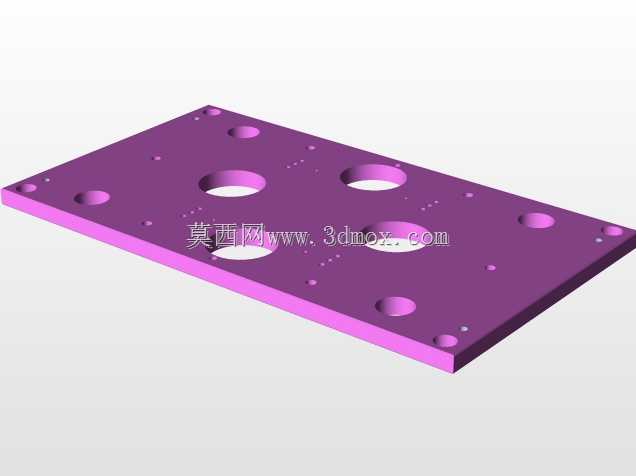

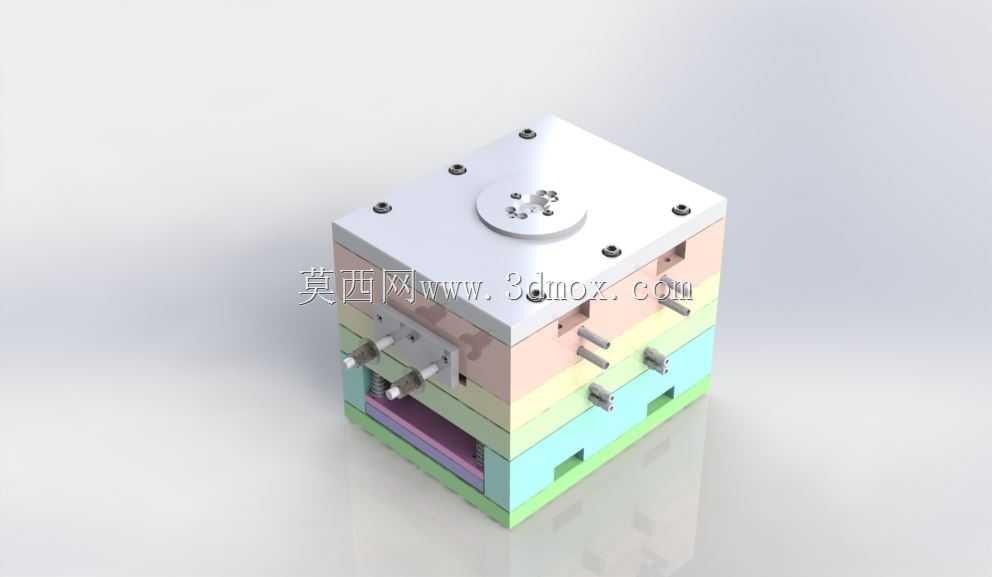

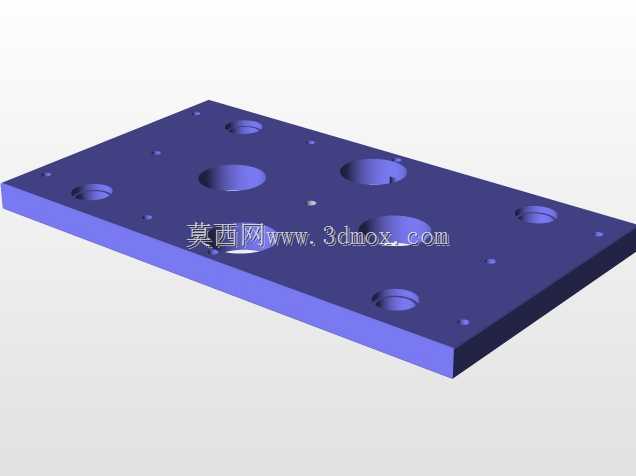

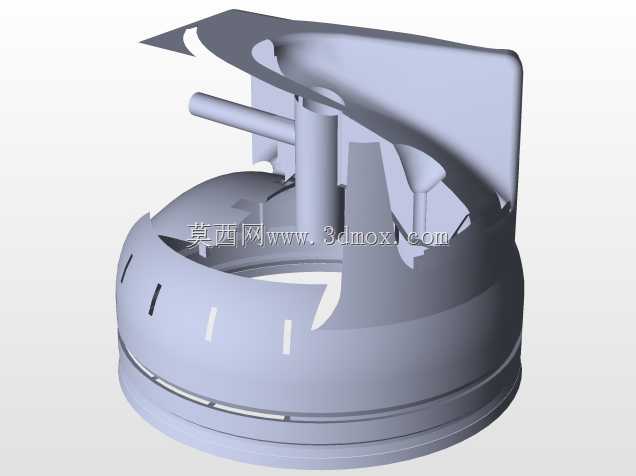

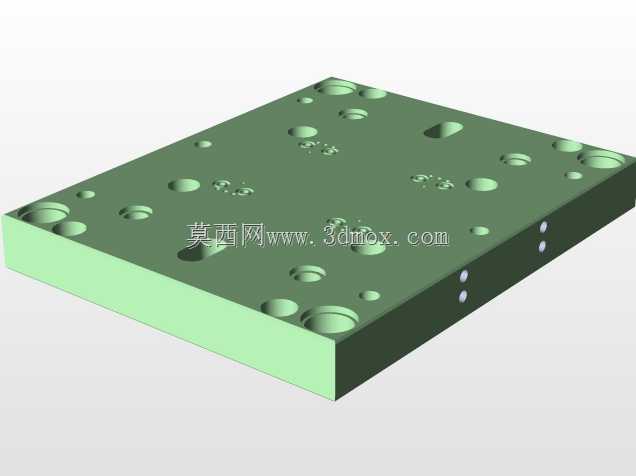

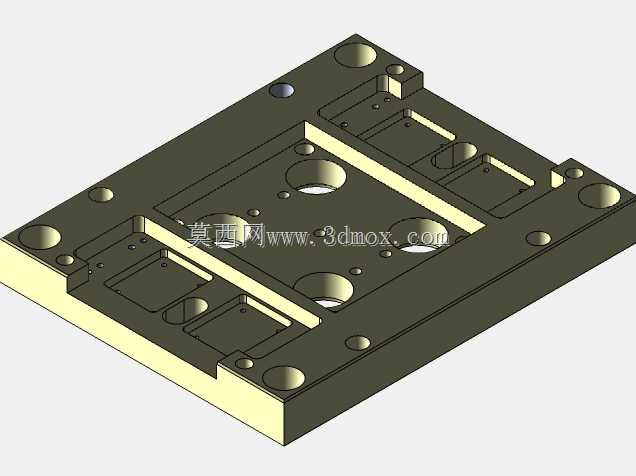

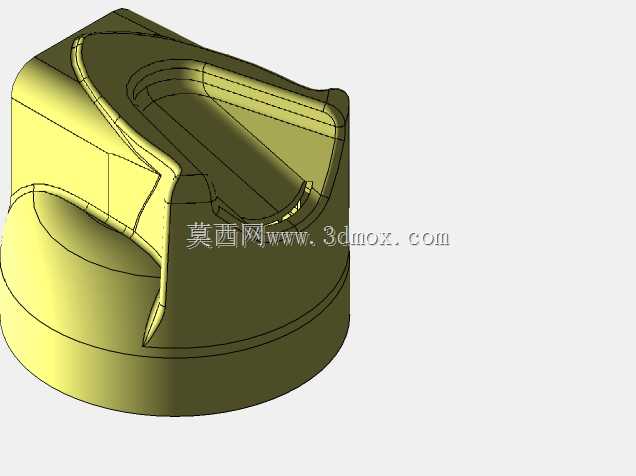

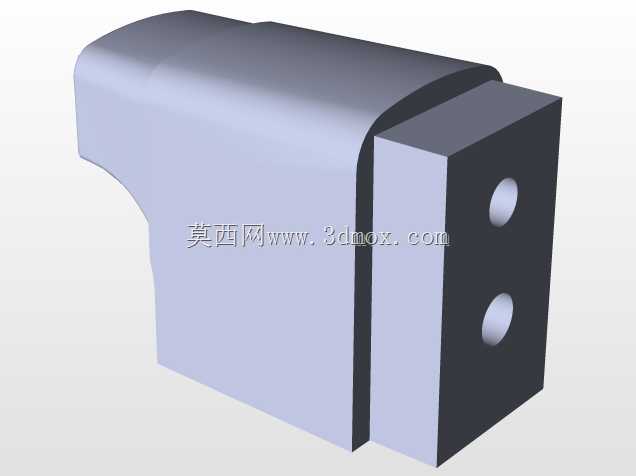

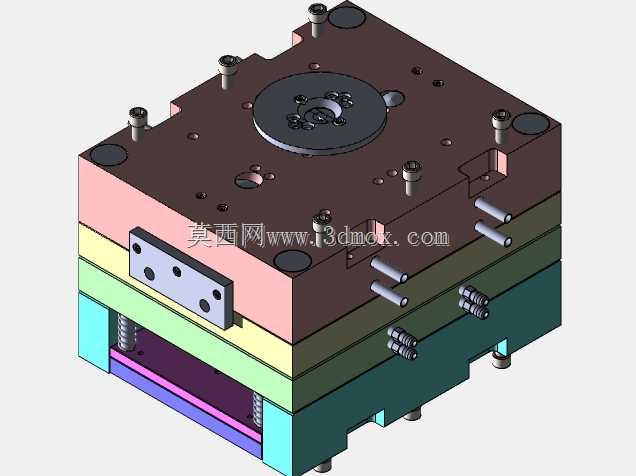

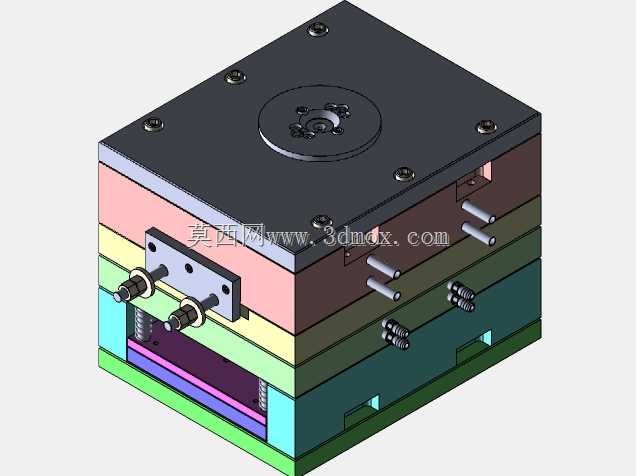

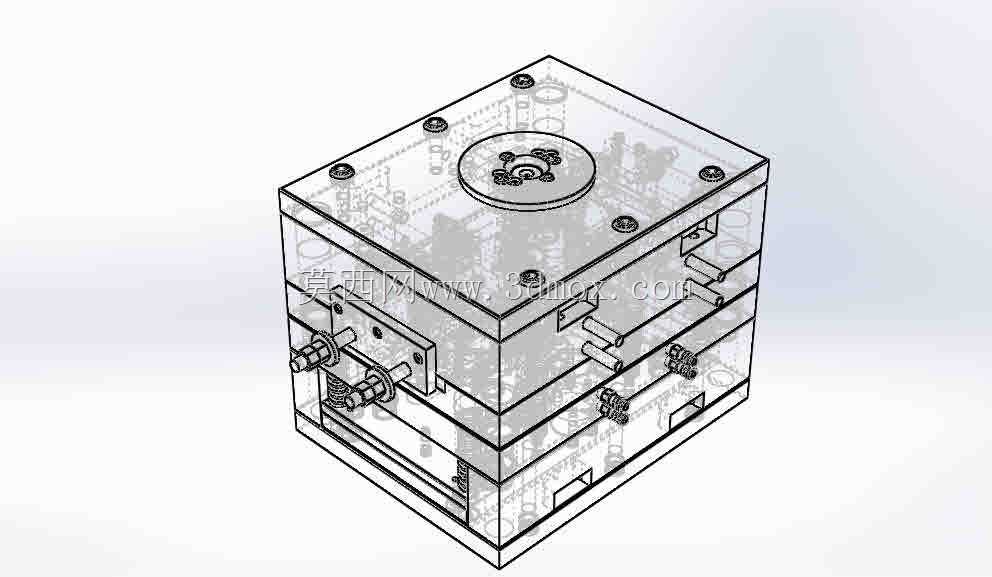

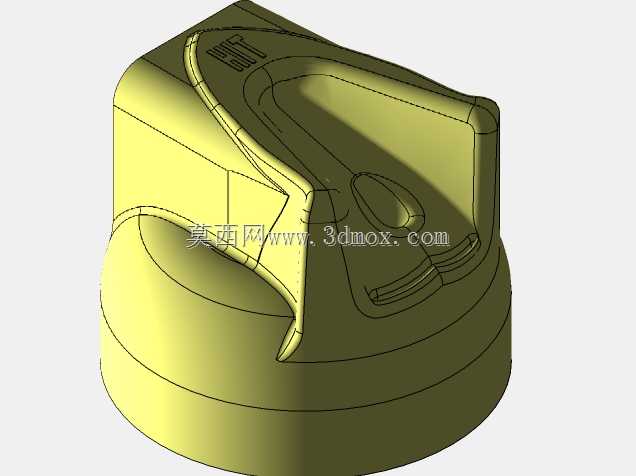

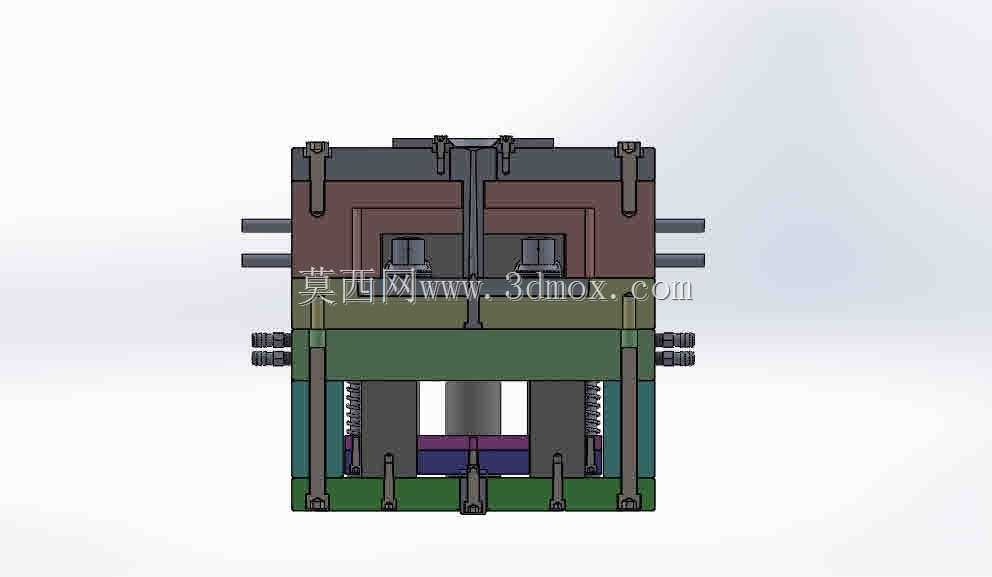

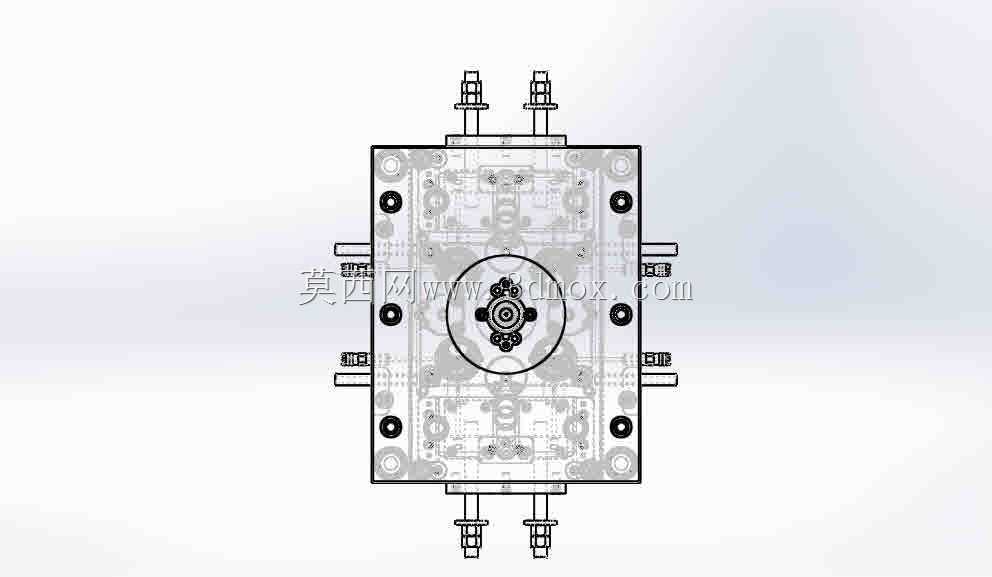

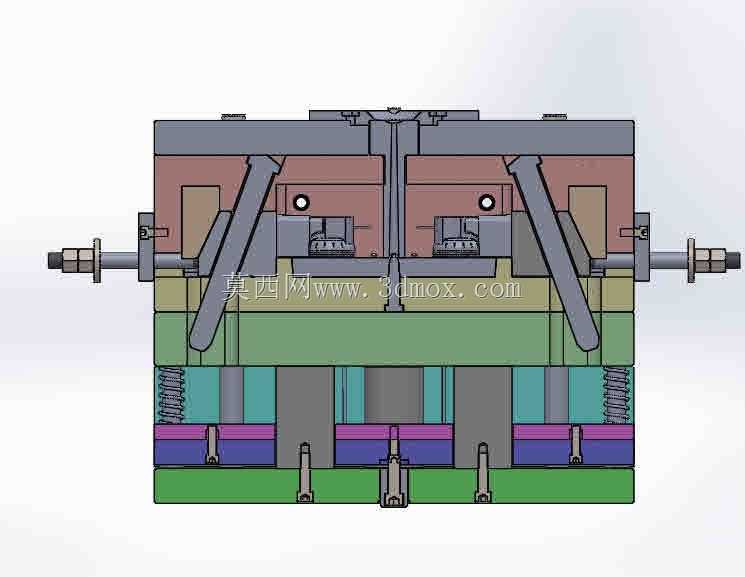

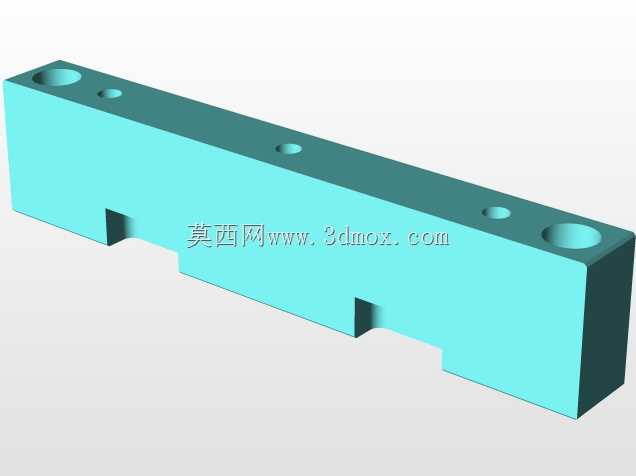

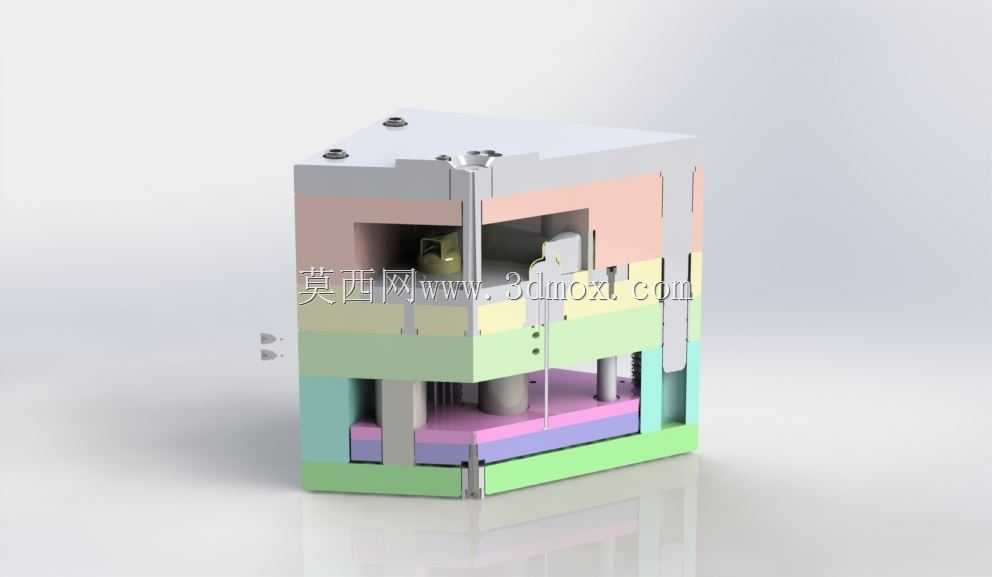

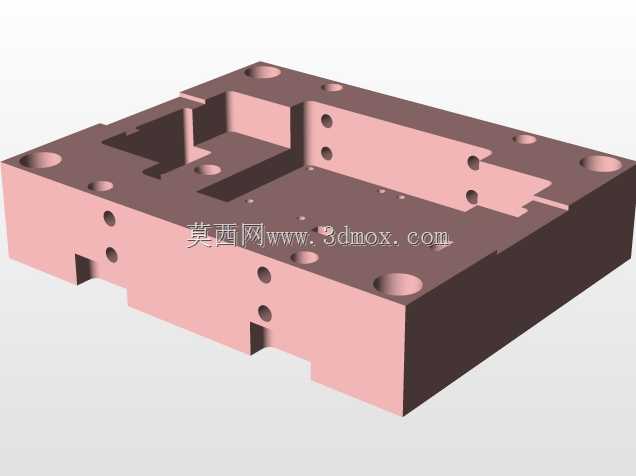

这款模具主要应用于日化包装、小型工业配件领域的喷雾类塑料喷头构件批量注塑生产环节，是实现喷雾喷头外壳、内部流道构件一体成型的核心工装，适配卧式注塑机的安装工位，可完成PP、PE等常用热塑性塑料的注塑加工，产出的构件可直接组装到喷雾瓶、雾化喷涂设备的终端输出端，满足日化消杀产品、园艺喷灌配件、小型涂装工具的喷头部件生产需求。从实际生产用途来看，该模具通过多块模板的精准配合，可一次性完成喷头主体的外轮廓成型、内部导流孔结构成型、侧凹卡扣结构的脱模动作，无需后续二次加工即可得到尺寸精度符合装配要求的喷头零件，有效减少后续工序的加工余量，提升批量生产的效率与成品一致性。在功能特性上，该模具采用多层叠装的模架结构，拆分出定模座板、定模板、动模板、支承板、推板等多个功能模块，针对喷头内部的复杂侧向卡扣结构，内置了斜导柱侧向抽芯机构，开模过程中可同步完成侧型芯的抽离动作，避免脱模时拉伤塑件表面；针对喷头内部的细小导流孔结构，采用了独立的小型芯镶件设计，既方便加工时保证细小孔位的同轴度精度，也便于后续生产中出现磨损时快速更换镶件，降低模具维护成本。设计思路上，该模具围绕喷头产品的结构特点做了针对性的排布：将浇口设置在喷头构件的非外观面位置，避免浇口痕迹影响产品外观质量；冷却水道沿各层模板的成型面均匀排布，可在注塑保压完成后快速带走热量，缩短成型周期，同时保证模温均匀，减少塑件出现翘曲、缩痕的概率；推出机构采用推杆与推板结合的方式，针对喷头的薄壁结构均匀布置推出点位，避免推出过程中塑件出现变形、顶白等缺陷。在外形尺寸与安装边界上，该模具整体采用方正的模架外形，边角做了适配注塑机安装的定位倒角，模架四周预留了标准的码模槽位，可直接适配常规吨位的卧式注塑机安装要求，模具的开合模行程与抽芯行程经过匹配计算，可在常规注塑机的开模行程范围内完成全部脱模动作，无需额外改装设备即可投入生产；模具的顶出孔位置、定位环尺寸均采用行业通用标准规格，可快速完成与注塑机的对接安装，缩短模具上机调试的周期。
