SMC紧凑型薄型带磁气缸三维结构设计

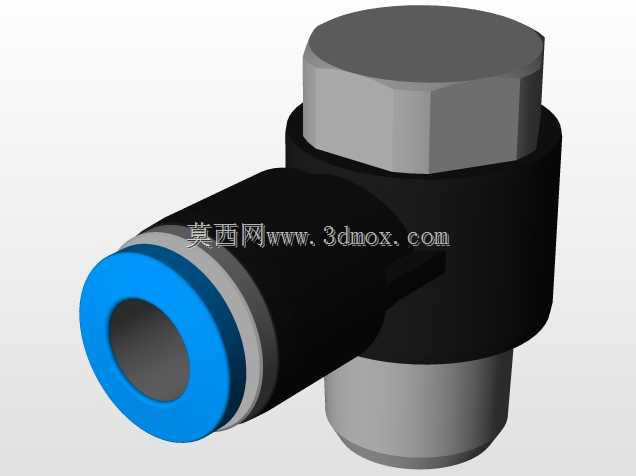

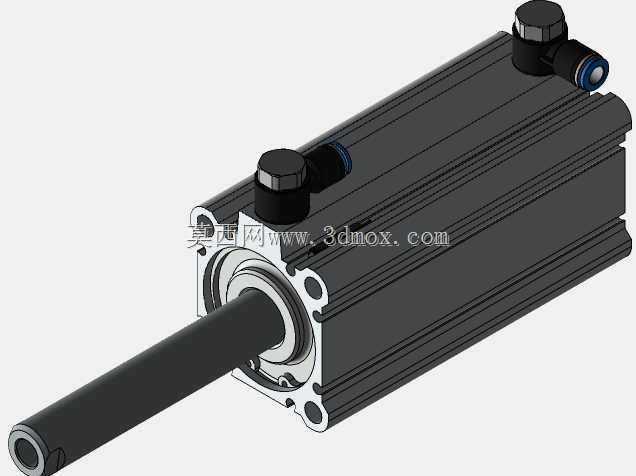

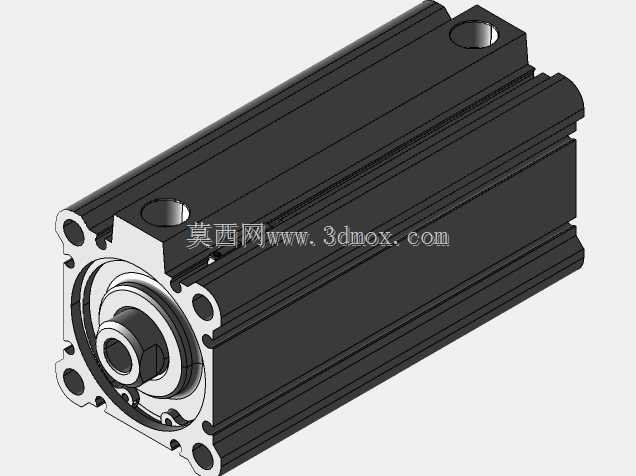

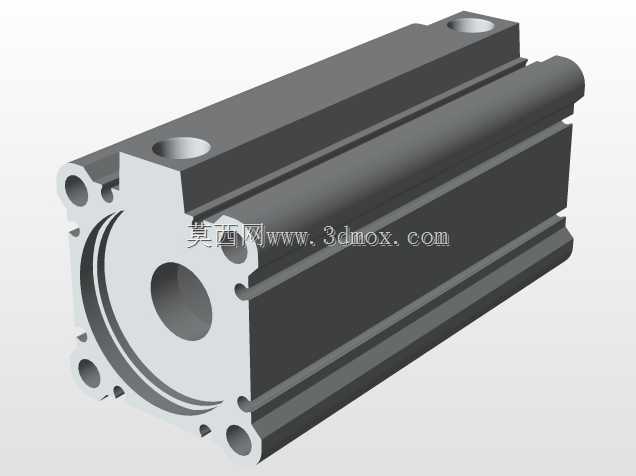

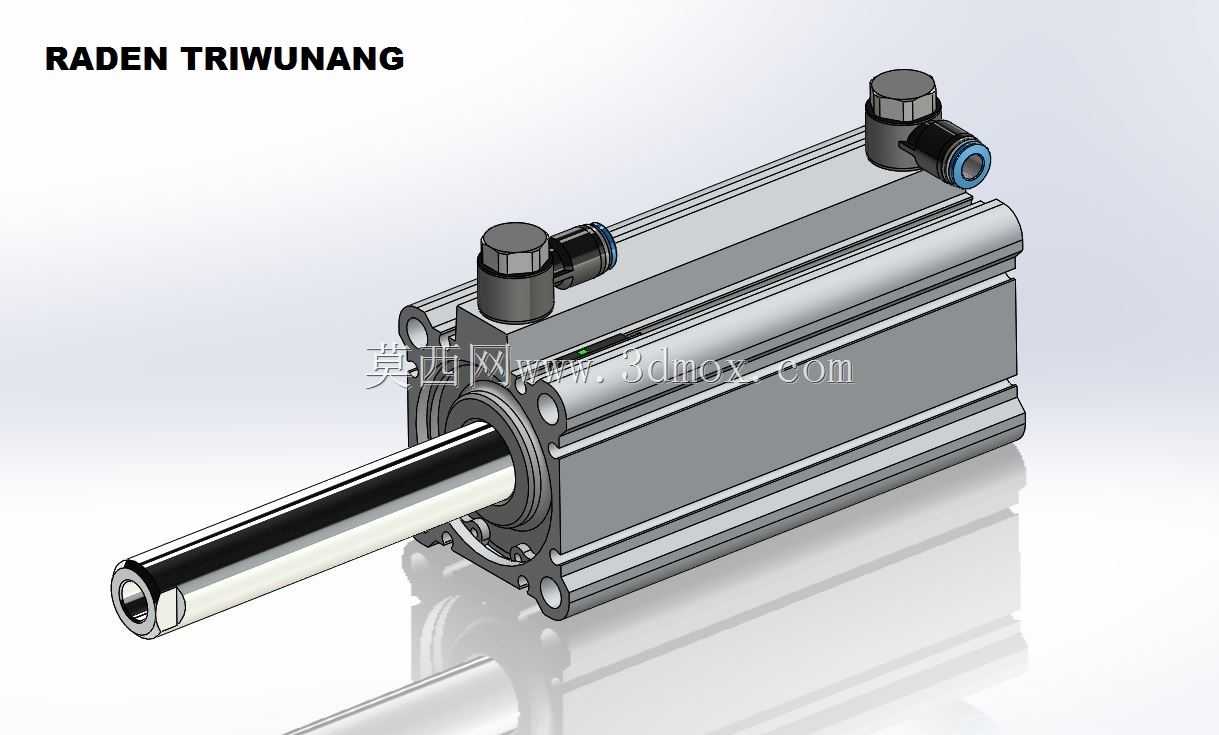

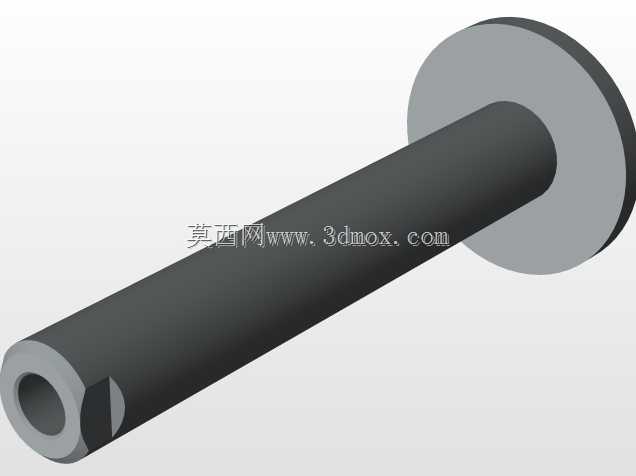

这款紧凑型气缸是气动系统中核心的直线执行元件，广泛应用在3C电子装配生产线、轻工包装流水线、小型自动化专机、工装夹具换位、食品加工设备的工位切换场景中，承担工件推顶、夹具夹紧、工位挡停、部件短行程往复输送的功能，相比标准长行程气缸，它的轴向安装尺寸更短，能在狭窄的设备安装空间内完成动力输出，适配设备紧凑化、轻量化的设计趋势。从功能特性来看，这款气缸内置磁环，可配合缸体外侧安装的磁性开关完成活塞行程位置的信号检测，实现气缸动作的闭环控制，满足自动化设备的逻辑联动需求；缸体采用硬质阳极氧化铝合金材质，兼顾轻量化与耐磨抗腐蚀性能，活塞杆表面做镀硬铬处理，摩擦系数低且防锈能力强，能在多尘、轻度潮湿的车间环境下长期稳定运行，进出气接口采用快插式接头设计，现场气管装配无需额外工具，能大幅缩短设备组装与后期维护的工时。在设计思路上，这款气缸采用了薄型缸体的集成化结构，将端盖与缸筒的连接结构做了内嵌式设计，取消了传统气缸的外置拉杆结构，既缩减了整体外形尺寸，也避免了外置拉杆在狭小空间内与周边部件发生干涉的问题；活塞部位采用双向密封圈结构，同时搭配耐磨导向环，既保证了气缸两腔的密封性能，避免漏气导致的输出力损失，也能承受活塞杆上的少量径向负载，降低活塞杆偏磨导致的密封件提前失效风险；两端的缓冲结构采用了弹性缓冲加可调气缓冲的组合设计，能在活塞运行到行程端点时吸收冲击动能，避免活塞撞击端盖产生噪音与部件损伤，提升气缸运行的平稳性与使用寿命。从安装边界来看，这款气缸缸径为50mm，标准行程100mm，缸体四周预留了标准的通孔安装位，既可以做通孔穿螺栓的正面安装，也可搭配对应的附件做侧面安装、法兰安装或者铰轴摆动安装，安装孔位的中心距符合行业通用的安装尺寸标准，能直接替换同规格的其他品牌同类型气缸，无需对设备安装位做二次修改；气缸伸出端的活塞杆采用标准外螺纹设计，可搭配浮动接头、连接头与负载端连接，补偿安装时的少量同轴度误差，避免活塞杆受径向力导致的弯曲变形；进出气接口的位置设置在缸体的顶部侧面，气管接入后不会超出缸体的最大外轮廓边界，进一步节省周边的安装空间，适配设备内部密集排布的管路布局需求。在实际设备选型搭配时，这款气缸可搭配对应的调速接头调整活塞伸出与缩回的运行速度，适配不同工况下的动作节拍需求，在短行程、高频率往复动作的工位上，它的紧凑结构能有效降低设备的整体体积，帮助设备设计者在有限的空间内完成更多功能工位的布局，同时稳定的输出力特性也能保证夹紧、推顶动作的一致性，提升设备运行的可靠性。
