桌面级三轴数控加工设备结构设计

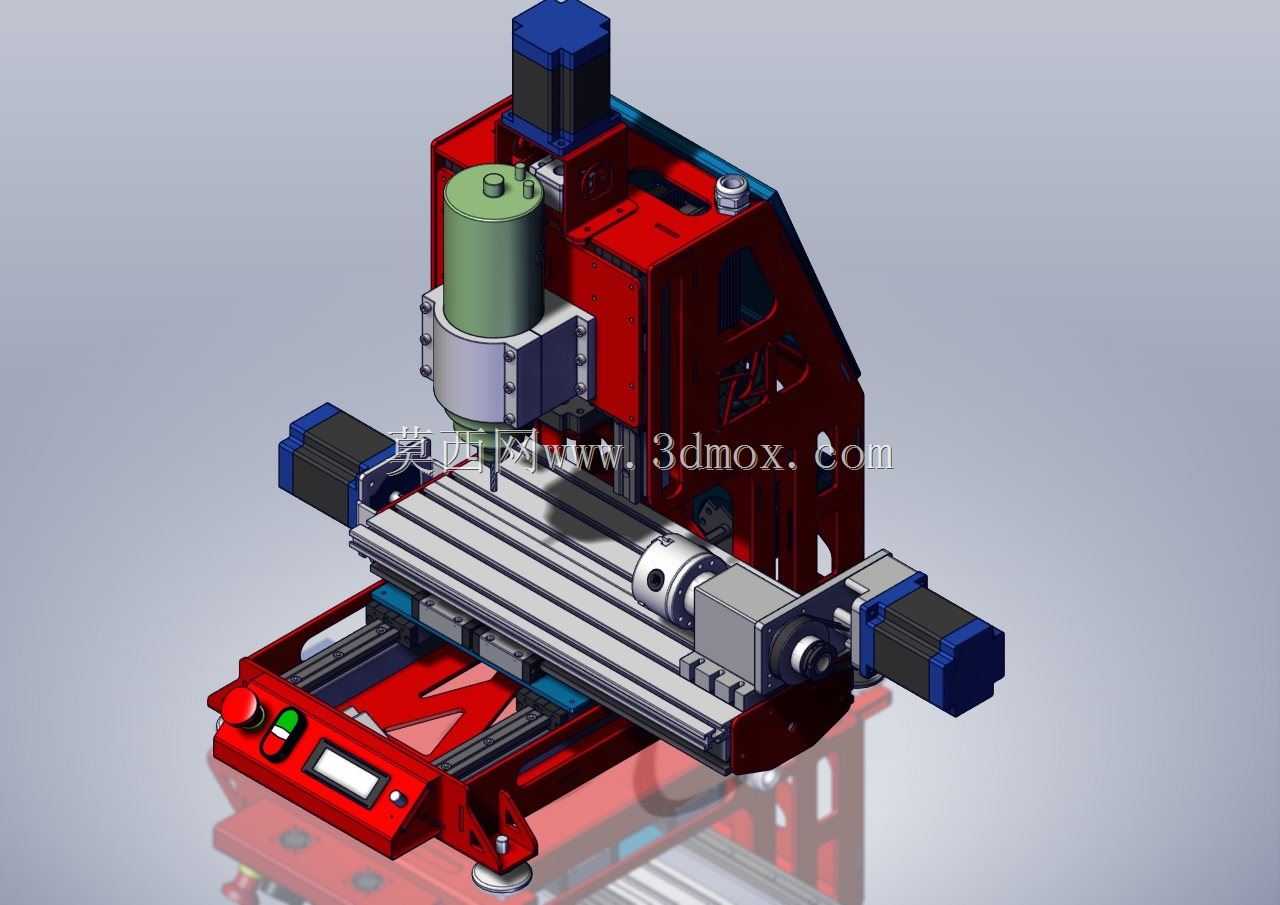

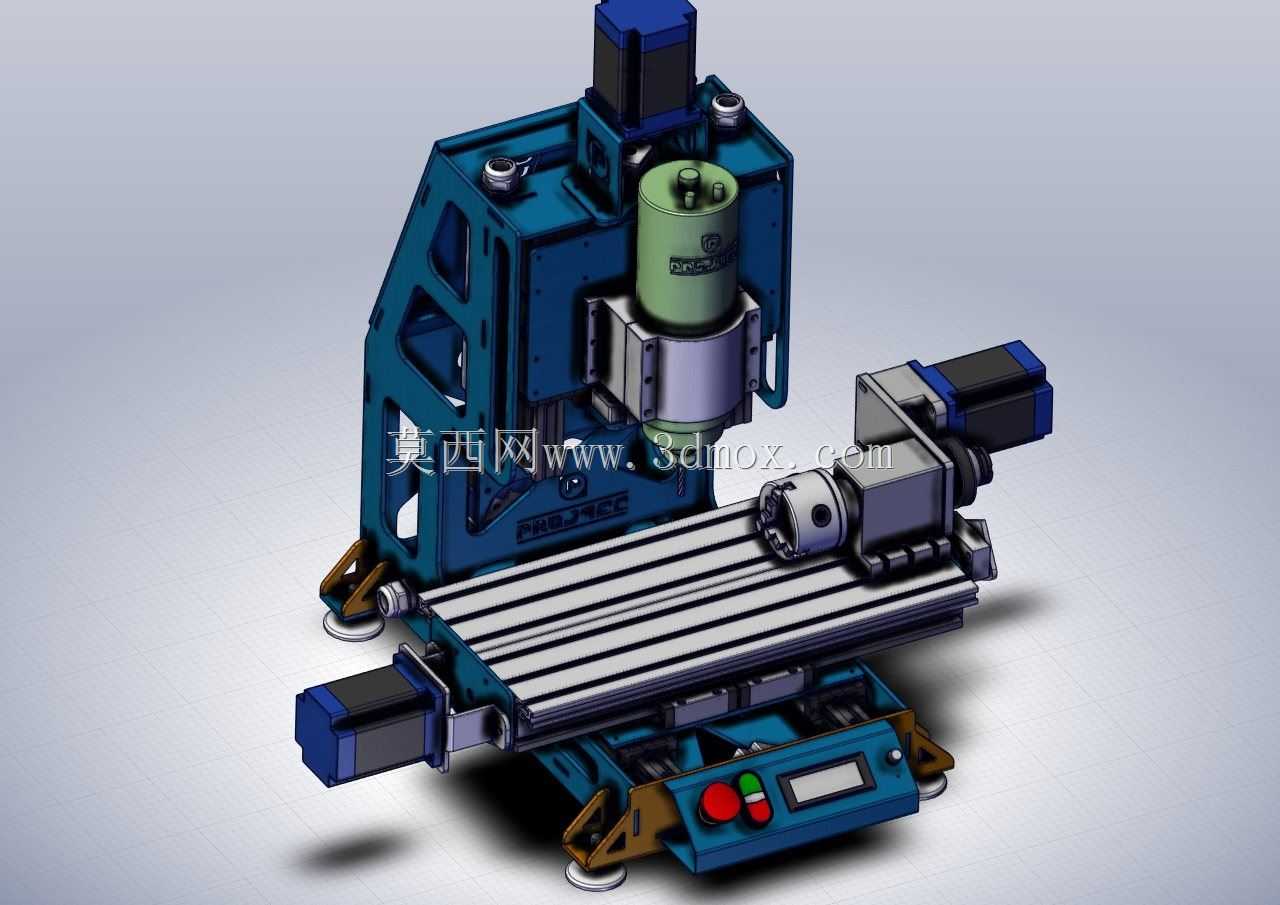

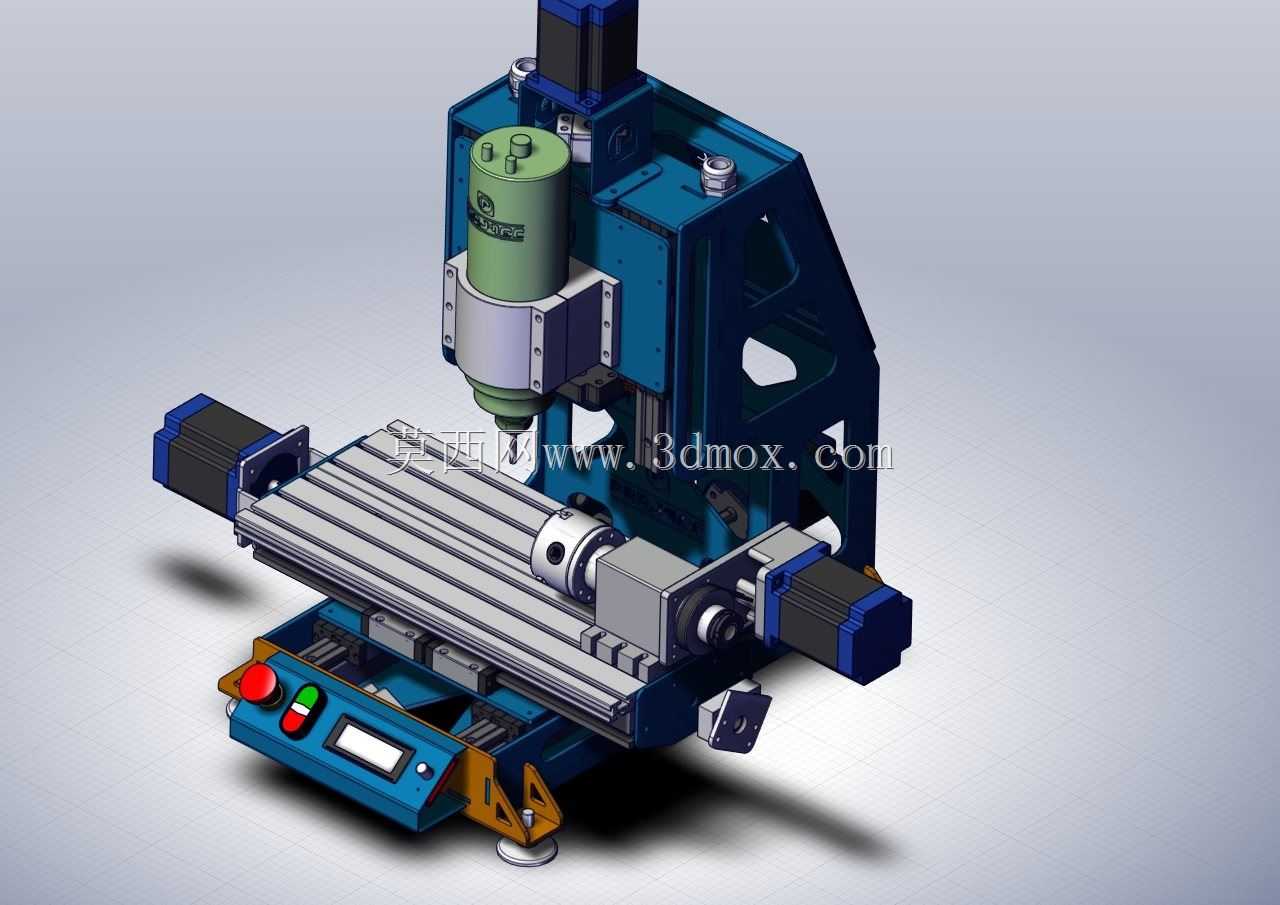

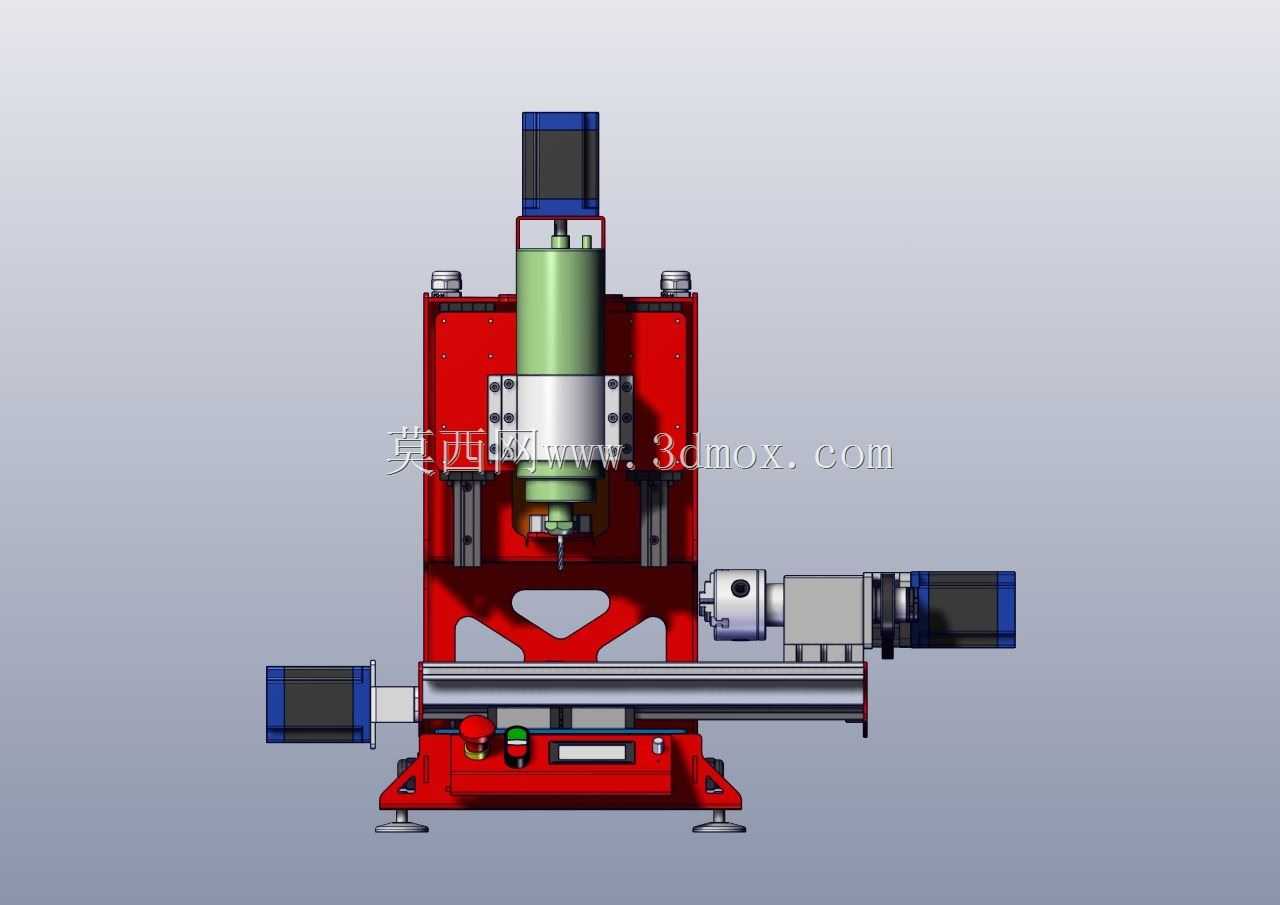

这款三轴数控加工设备主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可满足小尺寸金属工件、非金属板材的精密铣削、钻孔、雕刻加工需求，能够替代大型工业机床完成小批量定制零件的加工任务，适配个人DIY零件制作、小型产品打样、教学实操演示等多种使用场景，解决了传统工业机床占地面积大、采购成本高、操作门槛高的痛点，让小型加工场景也能获得稳定的数控加工能力。设备采用立式龙门结构布局，三个运动轴分别对应X轴横向工作台移动、Y轴纵向滑台移动、Z轴主轴上下进给，各轴均采用精密直线导轨搭配滚珠丝杠传动，配合步进伺服电机提供精准的进给动力，能够保证加工过程中的运动精度与重复定位精度，主轴采用高速电主轴设计，可适配不同规格的铣刀、钻头等加工刀具，满足不同材质的切削加工需求。设备底座与龙门支架采用高强度铸铁材质一体加工成型，有效降低加工过程中的振动传导，提升切削稳定性，工作台面预留标准T型槽，可快速装夹不同规格的工件夹具，适配多种异形工件的装夹需求。设计过程中充分考虑桌面使用场景的安装边界，整体结构紧凑，占地面积仅相当于普通台式电脑主机大小，可直接放置在常规工作台面上使用，无需额外浇筑设备基础，安装调试流程简单，普通操作人员经过简单培训即可完成设备的操作与日常维护。设备正面集成操作控制面板，设置有急停按钮、状态指示灯、操作显示屏，可实时显示各轴运动坐标、主轴转速、加工进度等参数，方便操作人员实时掌握设备运行状态。整体结构采用模块化设计思路，各运动部件、传动组件、电控模块均采用标准化接口连接，后期维护更换配件便捷，可根据加工需求升级更高功率主轴、更高精度的传动组件，拓展设备的加工能力。设备的走线全部采用内置隐藏式设计，既避免加工过程中切屑、切削液损坏线路，也让设备整体外观更加整洁规整，适配不同场景的摆放使用需求。
