斗山数控转台配套加工工具结构设计

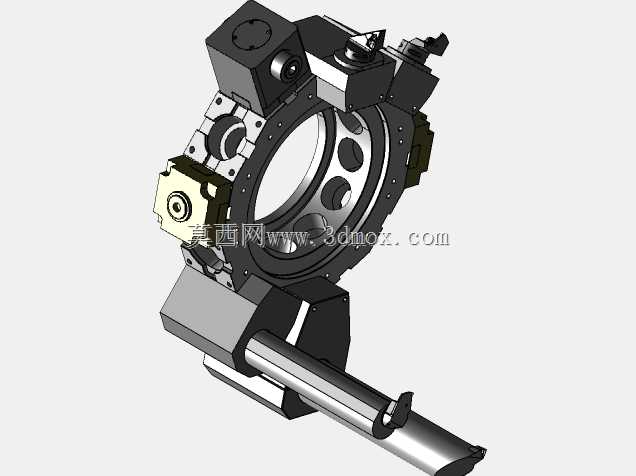

这款数控转塔结构主要配套斗山系列数控车床使用，是机床实现多工序连续加工的核心功能部件，在金属切削加工场景中承担着工位快速切换、多类型刀具承载的关键作用，能够帮助机床在一次装夹工件的前提下，完成外圆车削、内孔镗削、端面切削、螺纹加工、切槽断料等多道加工工序，大幅减少工件重复装夹带来的定位误差，有效提升批量零件加工的精度一致性与生产效率，广泛应用于汽车零部件加工、五金精密零件制造、液压阀块生产、通用机械零件批量加工等场景。从结构设计来看，该转塔采用圆盘式多工位布局，环形主体周边均匀分布多个刀具安装位，可同时装夹不同用途的加工刀具，工位切换依靠内置的分度传动机构实现精准定位，重复定位精度能够满足精密加工的公差要求；转塔主体采用高强度合金钢结构设计，关键配合面经过精密磨削处理，保证长期往复运转下的结构刚性与耐磨性，可承受大切削量加工时的切削载荷，避免加工过程中出现振刀、让刀等影响加工质量的问题。转塔的动力输入轴采用同轴式布局设计，轴向延伸的传动轴可直接与机床主轴箱侧的动力输出端对接，安装时无需额外设计复杂的传动转接结构，能够适配多数同规格斜床身数控车床的安装接口，安装边界充分考虑了机床内部的布局空间，整体径向尺寸控制合理，不会与机床防护门、排屑机构、工件夹持卡盘产生运动干涉；各个刀具安装位设计有标准化的刀具锁紧结构，可快速完成车刀、镗刀、钻头等不同类型刀具的装夹与更换，刀具装夹后锁紧可靠，高速运转下不会出现刀具移位的问题。转塔周边集成的检测与锁紧组件，能够在工位切换到位后实现机械锁紧，同时向机床控制系统发送到位信号，避免分度不到位引发的加工撞机事故，整体结构的润滑通道采用内置式设计，可接入机床的自动润滑系统，对内部传动副、旋转接触面进行持续润滑，降低长期运转的磨损速率，延长部件的使用寿命。
