糖厂用卧式转鼓过滤设备结构设计

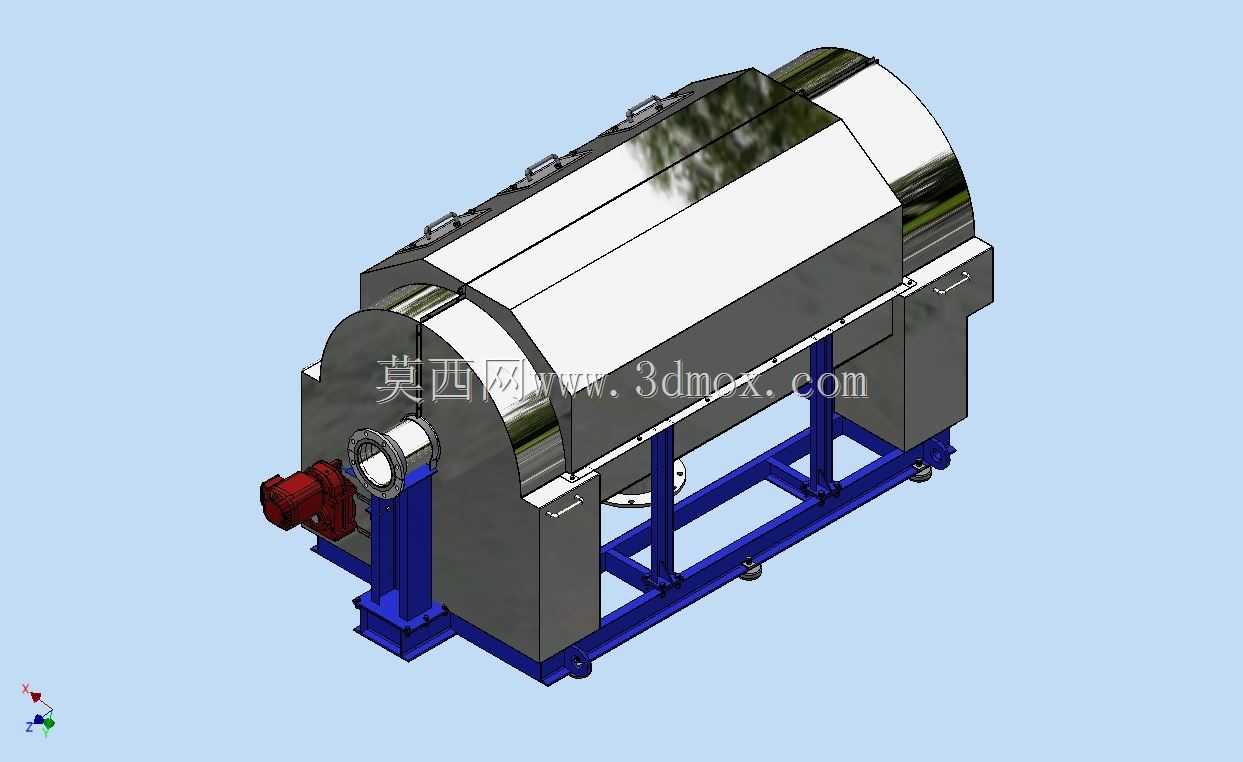

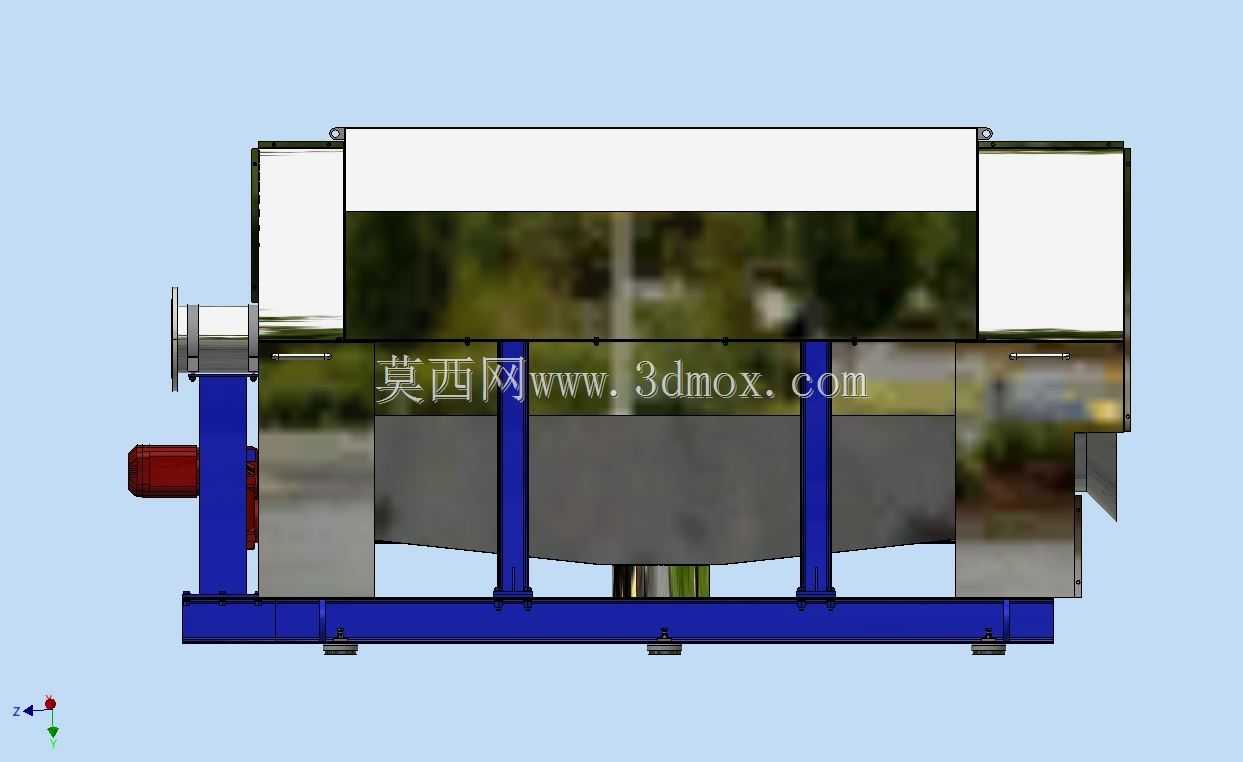

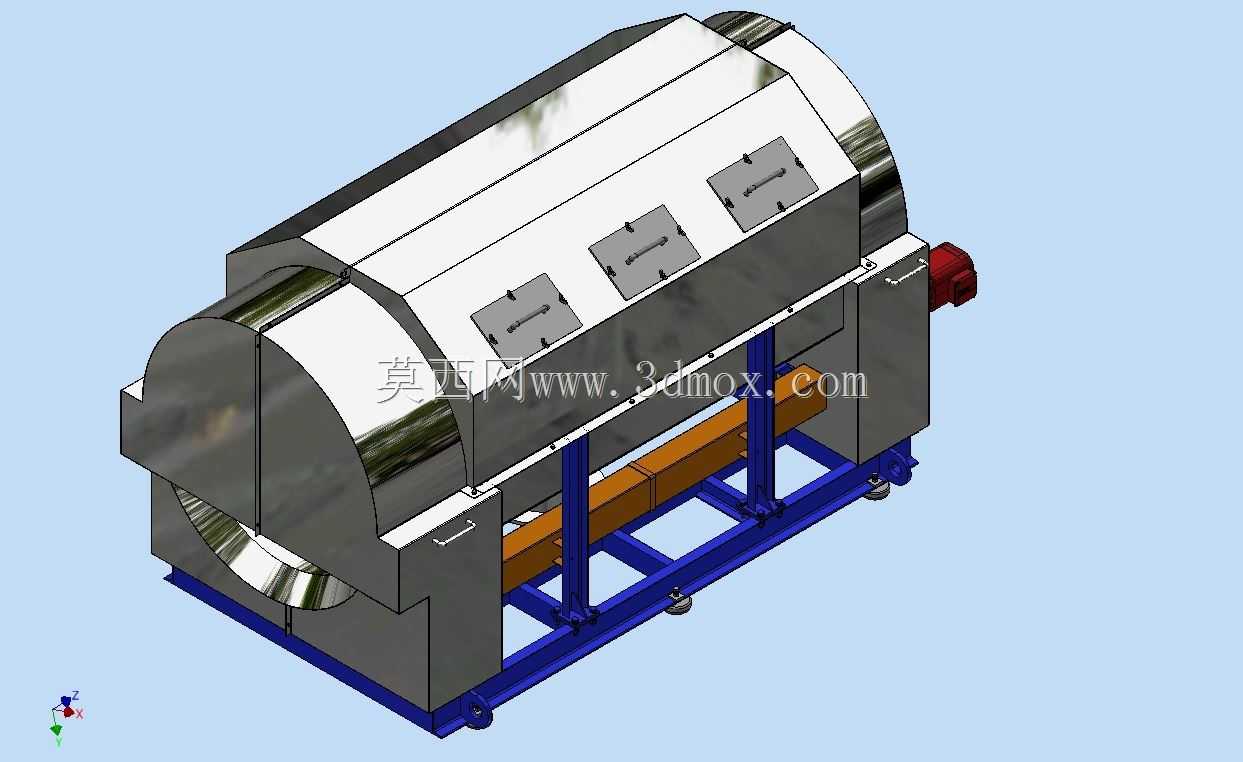

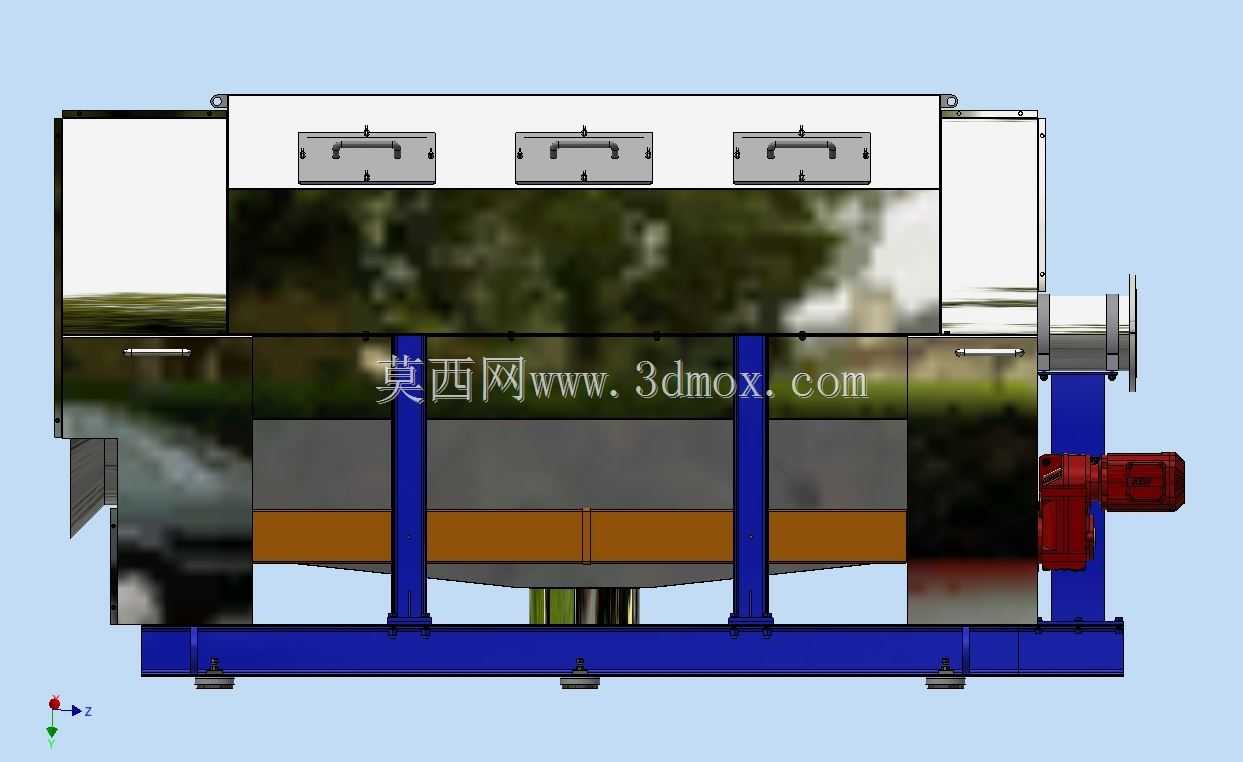

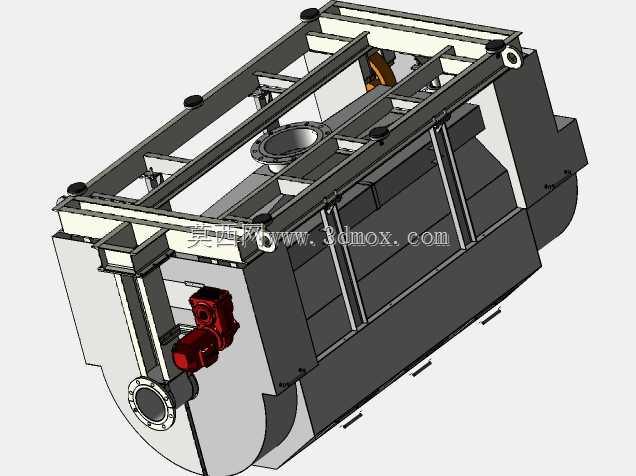

这款转鼓过滤设备主要面向制糖生产工段的固液分离作业场景，核心用途是过滤糖厂生产过程中混合在糖液里的蔗渣碎屑、泥砂类固体杂质，避免硬质杂质进入后续煮糖、结晶工段影响成品糖品质，同时也可适配其他食品加工、轻工化工领域中低浓度含固流体的连续过滤作业。设备整体采用卧式布局设计，核心过滤转鼓采用圆弧封板结构，外部设置快开式弧形护罩，护罩上分布多组快拆锁紧件，日常运维时无需整体吊装护罩，仅需松开对应位置的锁紧件即可掀开护罩段，快速检查内部滤网磨损情况、清理滤饼残留，大幅缩短非生产停机时长。设备底部采用型钢焊接一体式机架，机架支腿处配置可调式支撑脚杯，安装时可根据车间地面平整度调整支脚高度，保证转鼓整体水平度，避免转鼓长期偏载运行导致轴封磨损、传动异响问题。传动端采用侧置式减速驱动结构，驱动单元直接连接转鼓主轴输入端，传动路径短、动力损耗低，可根据来料含固量的波动灵活调整转鼓转速，平衡过滤精度与处理产能。转鼓内部设置导流结构，待过滤流体从端部进料口进入转鼓内腔后，在转鼓缓慢转动过程中，液相透过滤网汇集到设备下部的集液腔排出，固相杂质被截留在滤网内侧，随转鼓转动到排渣位置时依靠重力和导流板引导自动排出，实现连续化过滤作业无需频繁停机拆网清理。设计过程中重点考虑了食品生产场景的卫生要求，所有与物料接触的部件均采用光亮表面处理，无卫生死角，冲洗时可快速冲净残留物料，避免糖液长期滞留滋生杂菌影响生产卫生标准。设备整体安装边界紧凑，机架底部预留了叉车搬运槽位，车间内移位、安装时无需额外制作吊装工装，适配多数中小型糖厂现有生产车间的设备排布空间，进料口、排液口、排渣口的位置均按照通用化工流体管路标准设计，可直接对接车间现有管路系统，无需额外定制转接配件。护罩与机架之间设置密封胶条，可避免过滤过程中流体飞溅污染车间环境，同时减少生产过程中的热量散失，适配带温糖液的过滤作业需求。
