拉杆式标准气动气缸结构设计方案

这款拉杆式气动气缸是气动系统中最常用的直线执行元件，广泛应用在自动化生产线物料推送、工装夹具夹紧定位、包装设备封切动作、电子元器件装配工位、轻工机械往复驱动等场景，能够将压缩空气的压力能转换为直线往复运动的机械能，相比液压驱动具备响应速度快、介质清洁无泄漏风险、维护成本低、动作迅速的优势，适合在对环境洁净度有要求、需要高频往复动作的工业场景中使用。

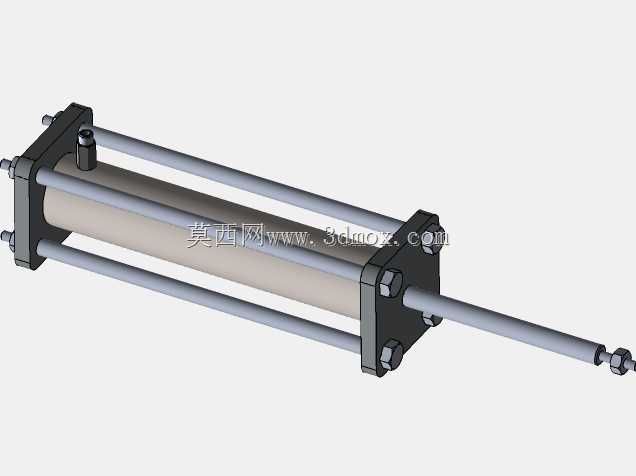

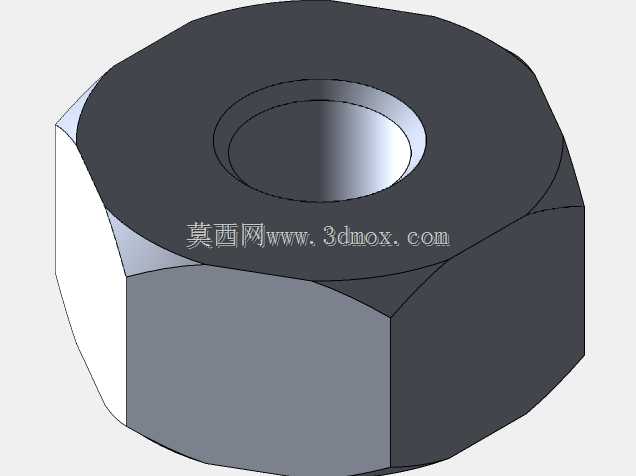

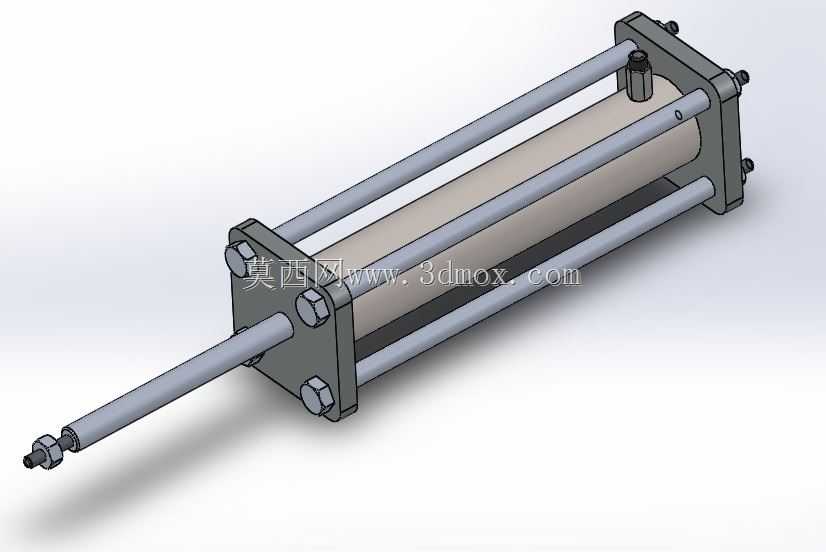

该款气缸采用经典的四拉杆锁紧结构，四根平行拉杆贯穿前后端盖与缸筒，通过端盖外侧的六角螺母锁紧固定，能够稳定承受缸内压缩空气产生的轴向推力，同时保证缸筒与端盖的同轴度，避免活塞运动过程中出现偏磨卡滞问题。活塞杆采用伸出端外螺纹设计，配套锁紧螺母可灵活连接各类负载接头、推板、夹具附件，适配不同工况的负载安装需求；缸体两端设置有标准气口，可通过换向阀控制压缩空气进出方向，实现活塞杆的伸出与缩回动作，端盖内部集成有缓冲结构，能够降低活塞运动到行程端点时的机械撞击，减少运行噪音同时延长气缸使用寿命。

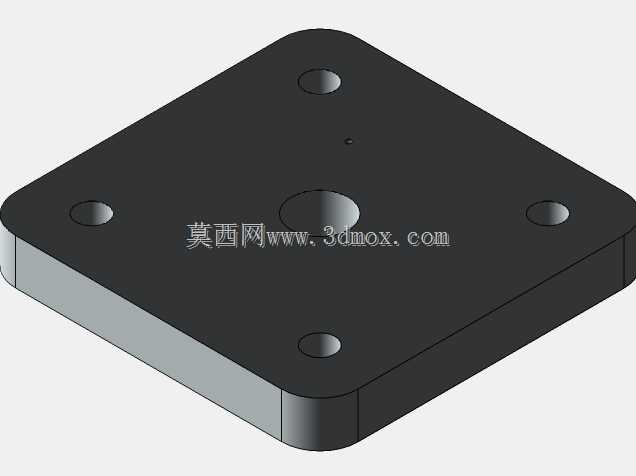

在设计过程中，首先根据目标推力需求选定适配的缸筒内径，结合所需的运动行程确定缸筒长度与拉杆长度，再匹配对应直径的活塞杆保证足够的轴向刚度，避免活塞杆伸出过长时出现挠曲变形；前后端盖的安装孔位、气口螺纹尺寸均遵循通用气动元件的安装规范，可直接替换同规格的标准气缸，无需额外修改设备安装位。外形上整体为规整的圆柱加方形端盖结构，安装边界清晰，既可以通过端盖的通孔进行轴向安装固定，也可搭配配套的安装支架实现脚座式、法兰式、铰轴式等多种安装方式，能够适配不同设备的安装空间要求。活塞与缸筒之间、活塞杆与前端盖之间均设置有密封件，保证气缸的工作压力稳定，无漏气泄压问题，同时活塞杆表面做硬化处理，耐磨性能优异，可适应长时间高频往复的工作需求，运行过程中动作平顺，输出力稳定，能够满足多数常规气动驱动场景的使用要求。
