重载型车间物料转运起重拖车结构

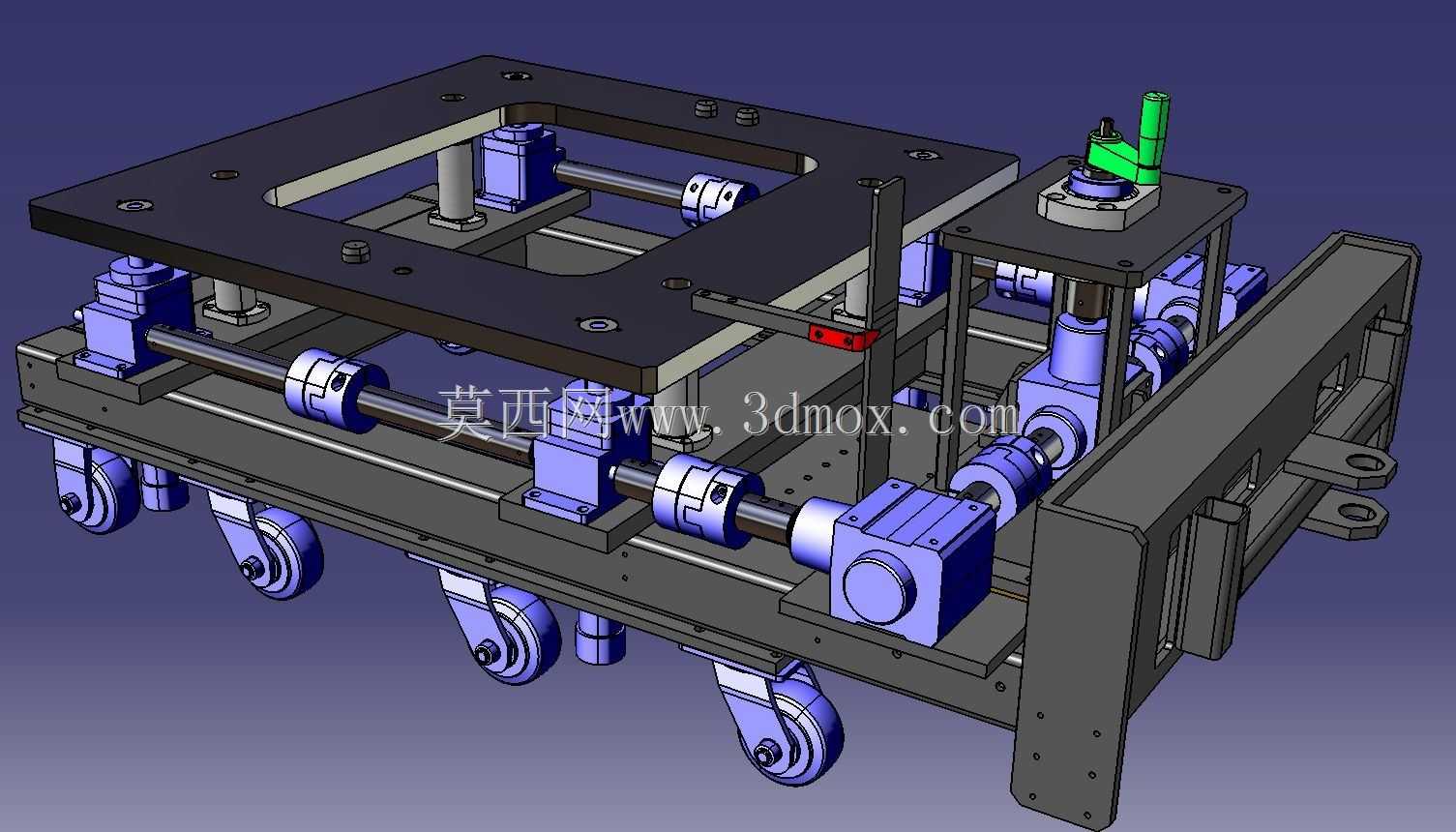

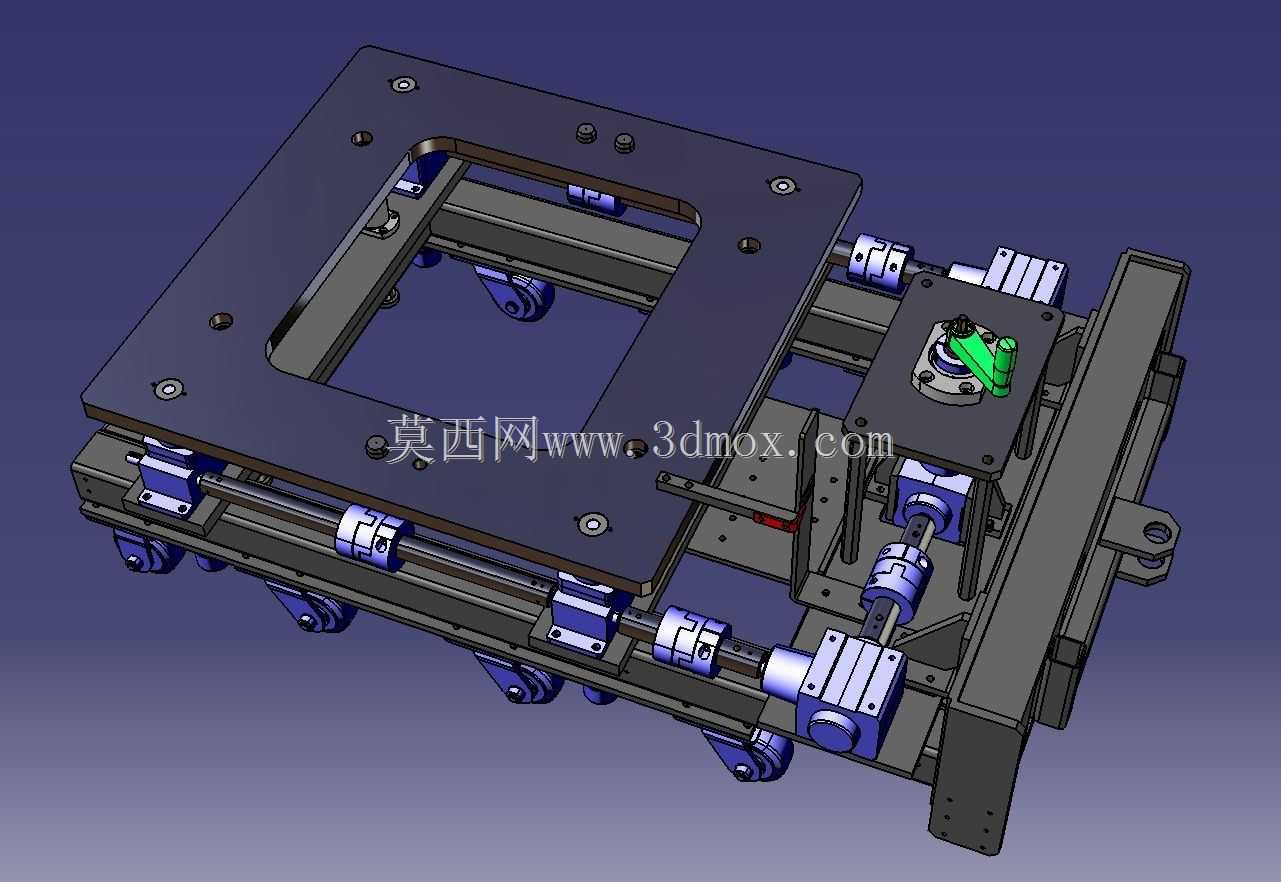

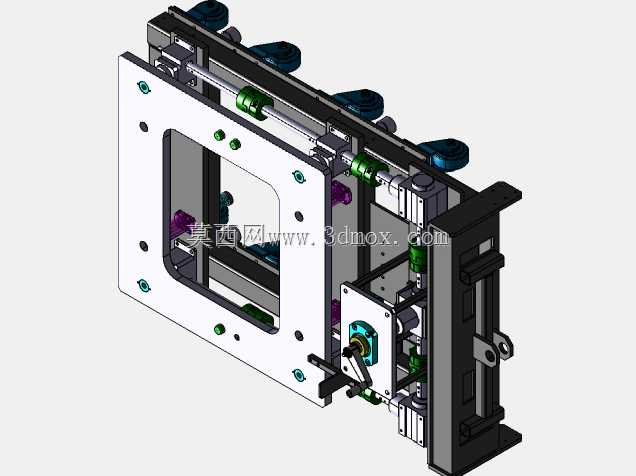

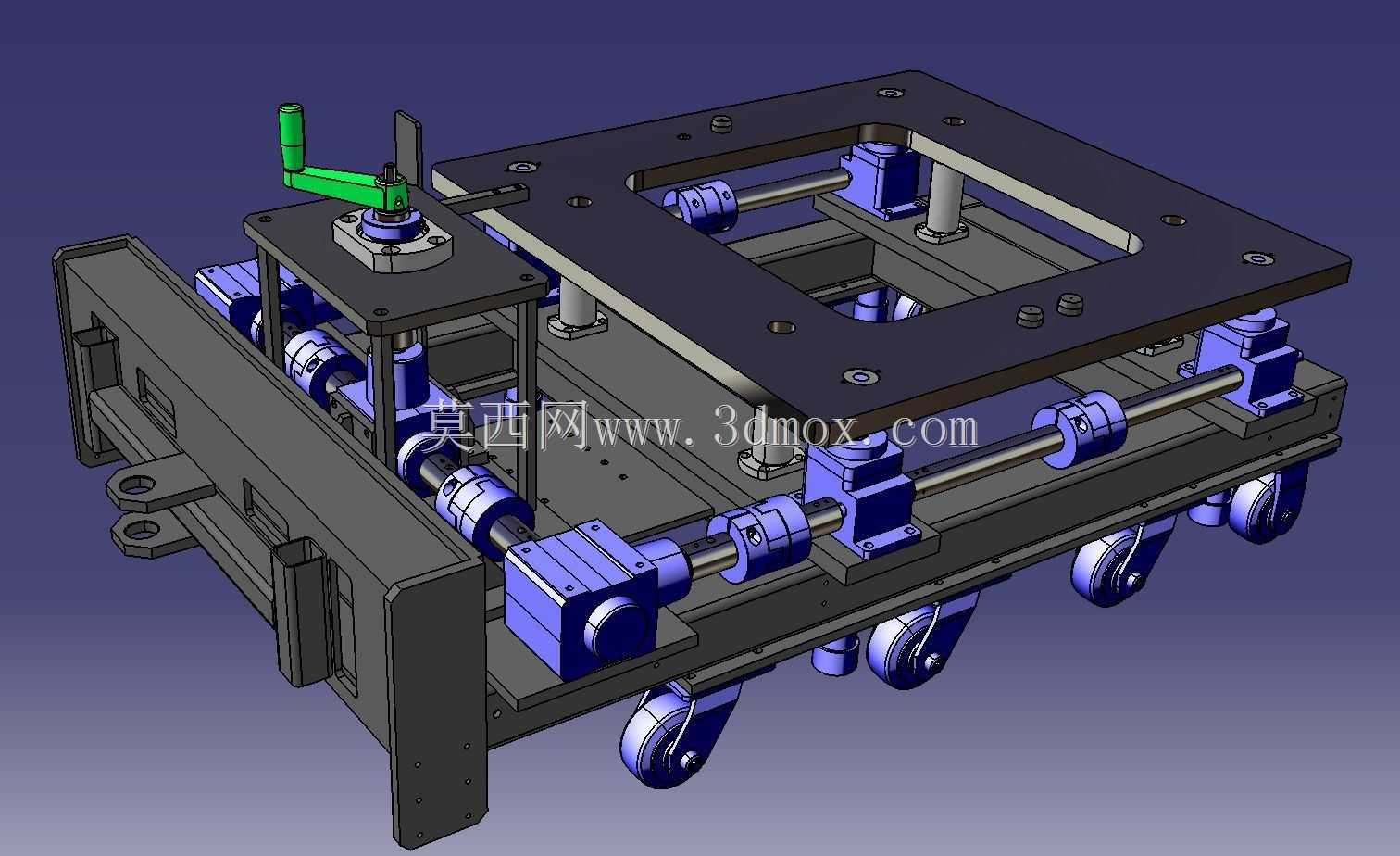

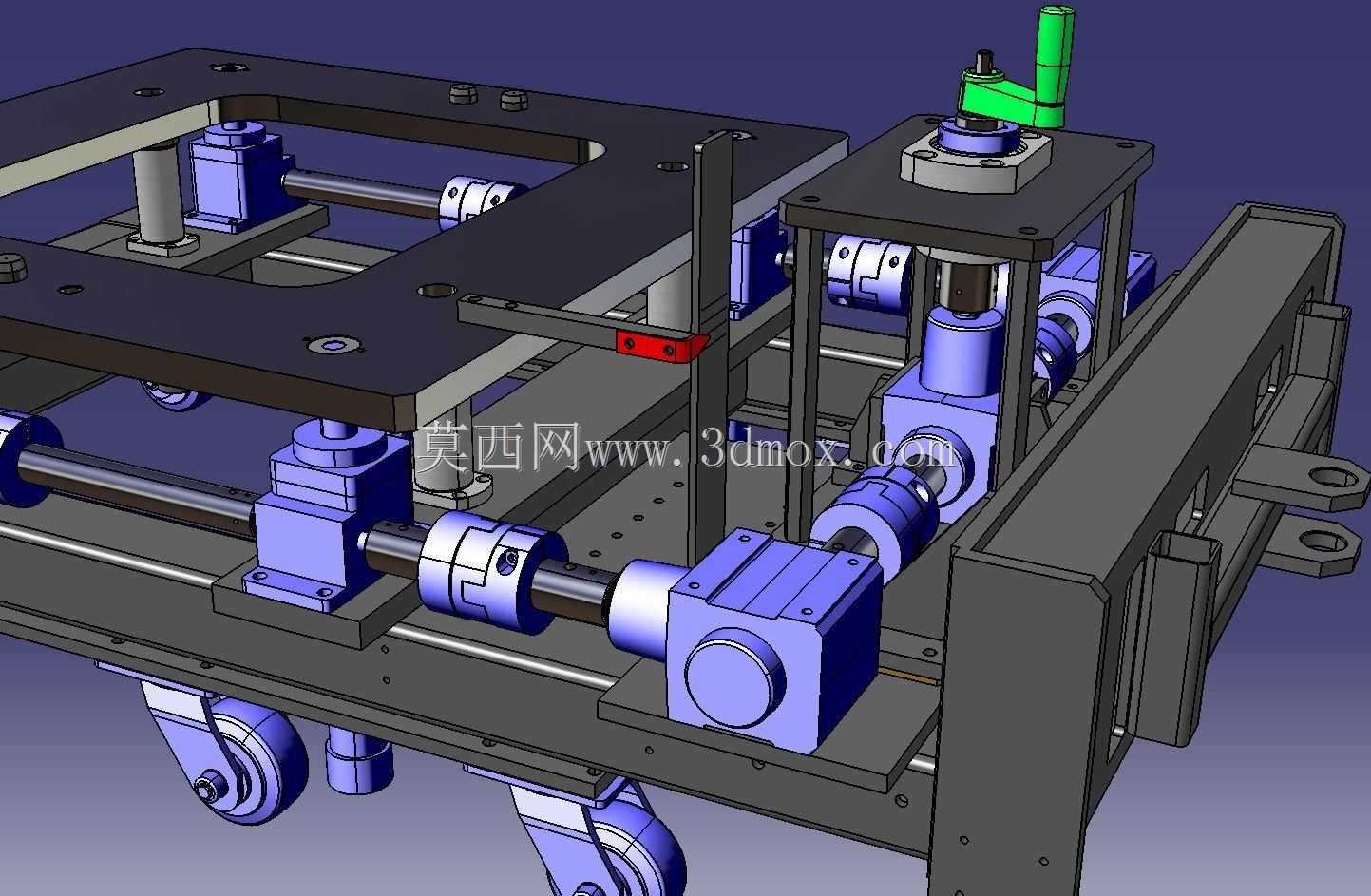

该款重载起重拖车主要面向重型装备制造车间、大型仓储物流库区、重型构件加工厂区等场景设计，用于大吨位工件、重型工装夹具、整机组装部件的短距离定点转运作业，可适配厂区内部硬化平整路面的物料调度需求，能够配合车间内的起重吊装设备完成重型物料从下料区到加工区、从组装工位到仓储货位的衔接转运，解决大重量物件无法依靠人力或轻型转运设备移动的作业痛点。设备整体采用框架式承载结构设计，底部设置多组带独立安装座的行走轮组，轮组沿底盘框架对称排布，可均匀分散上部承载的重物载荷，避免局部应力集中导致的结构变形，同时轮组自带转向适配结构，可在牵引状态下实现小半径转向，适配车间内通道宽度有限、转弯空间局促的作业环境。上部承载平台采用带安装孔位的板式结构，可根据转运物料的外形尺寸加装定位挡块、锁紧夹具，防止转运过程中物料出现滑移、倾覆风险，平台与下部行走框架之间设置多组导向支撑组件，可保障平台承载时的受力均匀性，即使承受偏载载荷也能保持整体结构稳定。设备前端设置标准化牵引连接结构，可与厂区内的牵引车、叉车等牵引动力设备快速对接，无需额外制作连接工装即可投入使用。设计过程中充分考虑了设备的安装边界与适配性，整体底盘宽度适配车间常规通道的通行宽度，整体高度符合车间内部转运的限高要求，上部平台的安装孔位采用通用化间距设计，可适配不同规格的工装夹具安装需求，无需对平台进行二次加工即可完成多数重型工件的装夹固定。行走轮组采用耐磨材质制作，可承受长期重载碾压带来的磨损，同时轮组的安装座采用可拆卸式设计，后期维护更换时无需拆解整体框架，仅需单独拆卸故障轮组即可完成维保作业，大幅降低设备的后期维护成本。设备侧部设置的操作组件可实现平台的微调定位，当拖车停靠在吊装工位旁时，可通过操作该组件微调上部平台的位置，让平台上的定位孔位与吊装工件的定位基准精准对齐，减少吊装对位的调整时间，提升重型物料上下料的作业效率。整体结构没有冗余的设计部件，所有受力构件均经过载荷校核，可在额定承载范围内长期稳定作业，不会出现结构开裂、变形等失效问题，适配重型制造场景下高频次、大载荷的转运作业需求。
