多工位自动上下料输送作业设备

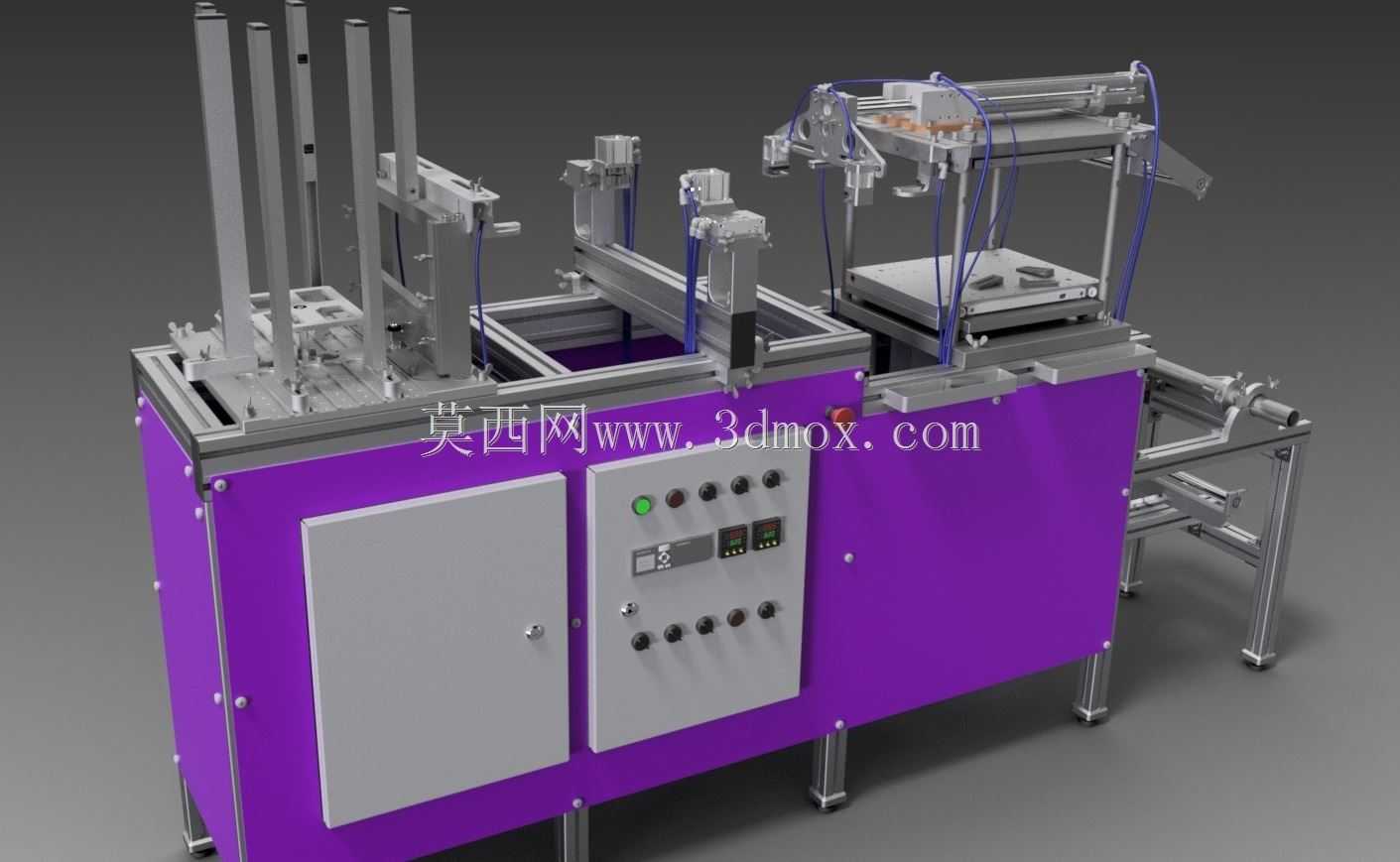

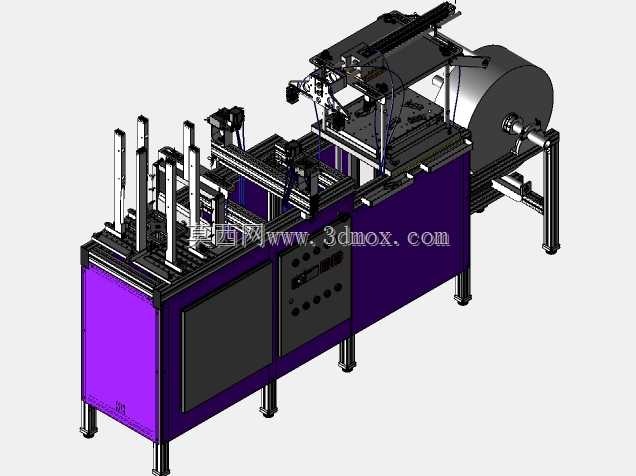

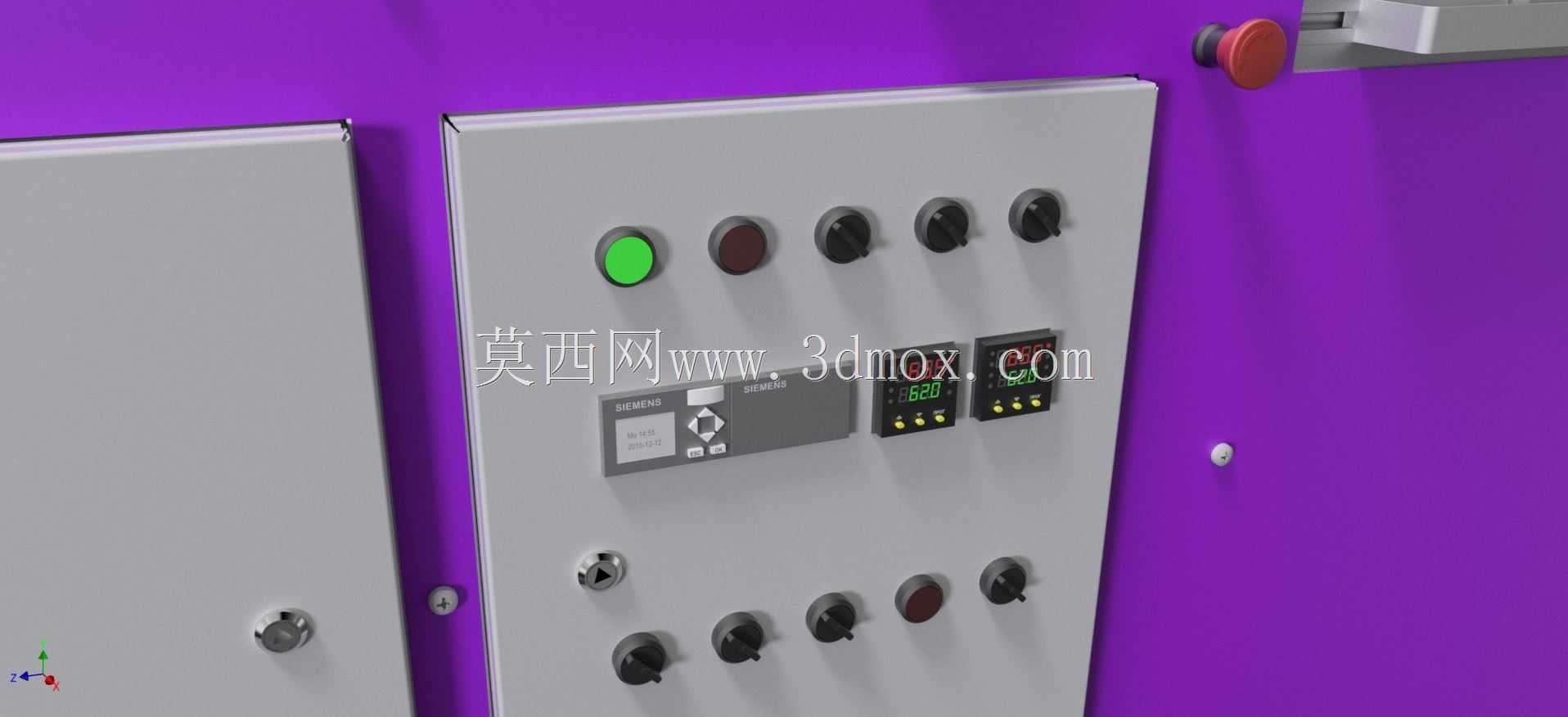

这款输送设备主要面向3C电子零部件、小型五金冲压件、塑胶成型件的批量生产场景，可直接嵌入自动化生产线的工序衔接环节，承担待加工工件的上料接驳、工序间转运、加工完成件下料输出的核心功能，能够替代传统人工上下料的重复作业，有效降低产线人工操作强度，减少工件转运过程中的磕碰损伤，稳定匹配上下游加工设备的作业节拍，适配多品种小批量的柔性生产需求。设备整体采用模块化设计思路，主体支撑框架采用工业铝型材搭配钣金封板搭建，底部配置可调节支撑脚杯，能够适配不同平整度的车间地面安装需求，整体安装边界控制在长2200mm、宽1200mm、高1800mm范围内，无需对现有车间布局做大幅改造即可完成部署。设备左侧设置多工位储料料仓，可一次性堆叠容纳多盘待加工工件，通过垂直升降机构实现料盘的逐层顶升供料，配合横向移载的气动抓取模组，能够自动将待加工料盘平稳移送至中部输送工位；中部输送段采用精密皮带输送结构，输送速度可根据产线节拍灵活调节，输送平面设置定位挡块与导向条，能够保证料盘输送过程中的位置精度，避免偏移卡滞；右侧设置下料接驳工位，可将完成加工的工件连同料盘自动移送至下一工序接驳台，同时集成空料盘自动堆叠回收结构，无需人工频繁整理空料盘。设备的气动管路采用隐藏式布线设计，所有气管沿型材内部槽道排布，避免生产过程中管路剐蹭工件或积尘；操作面板设置在设备正面中部，集成启停控制、速度调节、故障报警功能，操作逻辑贴合一线作业人员的使用习惯，设备护板采用可拆卸式设计，日常维护时可快速拆卸护板完成内部机构的检修与易损件更换。设备的抓取模组采用双导向轴搭配气动滑台的结构，运行过程平稳无抖动，抓取位置重复精度可控制在±0.2mm范围内，能够精准匹配加工设备的上料定位要求，可根据实际生产的工件尺寸更换对应的吸盘或夹爪治具，快速切换生产品类，适配不同规格工件的输送作业需求。
