倾斜式螺旋给料输送设备结构设计

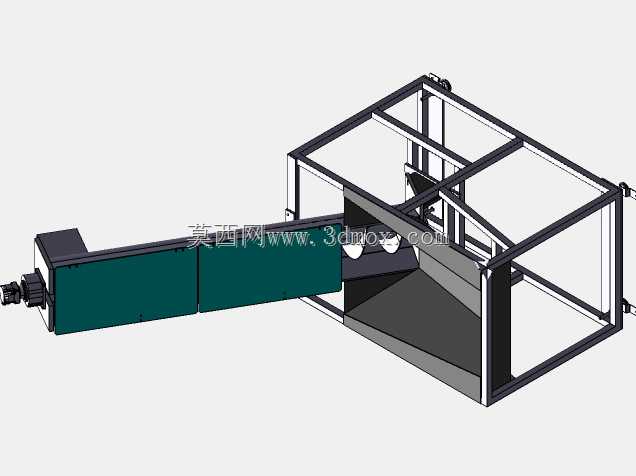

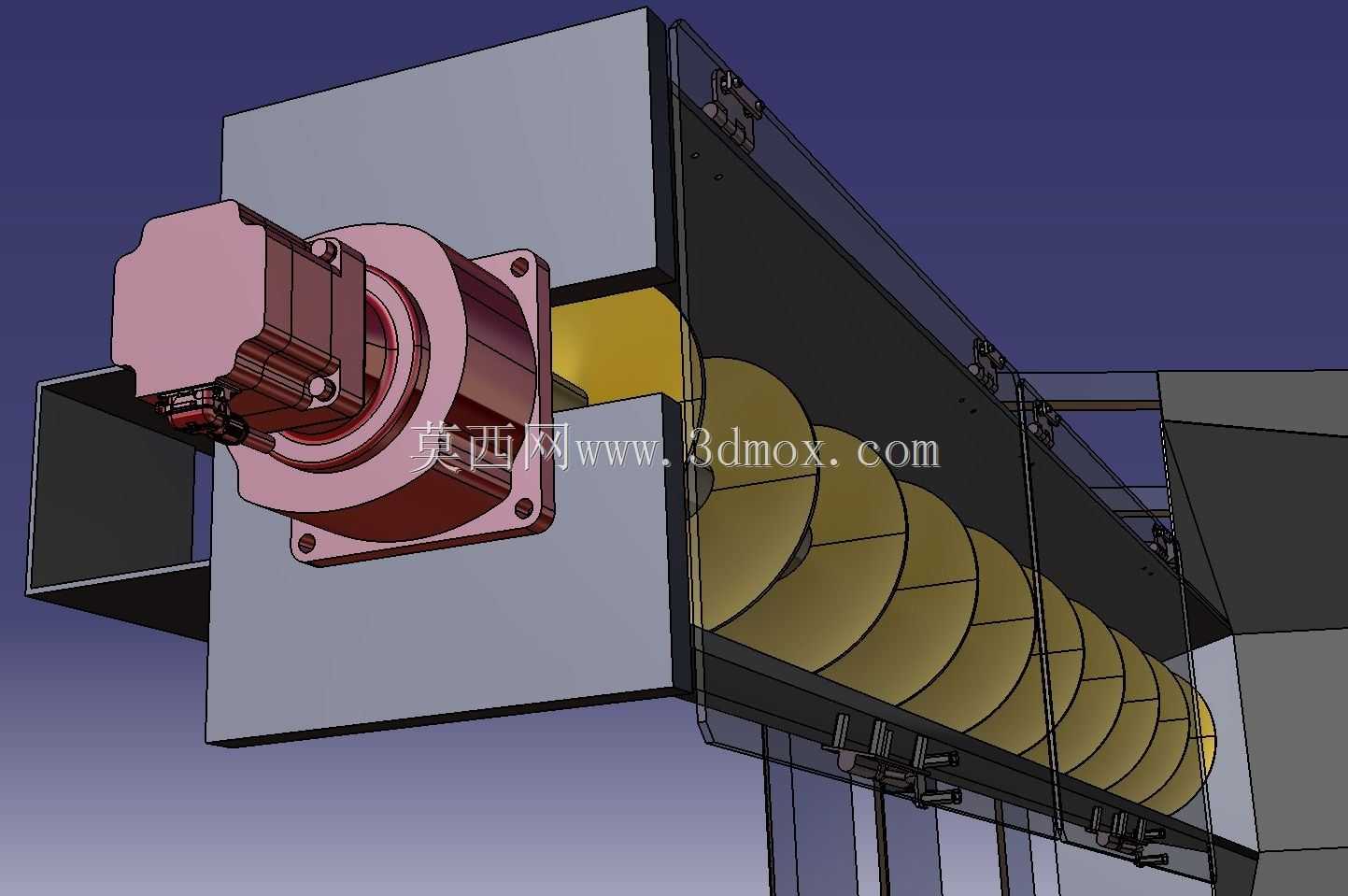

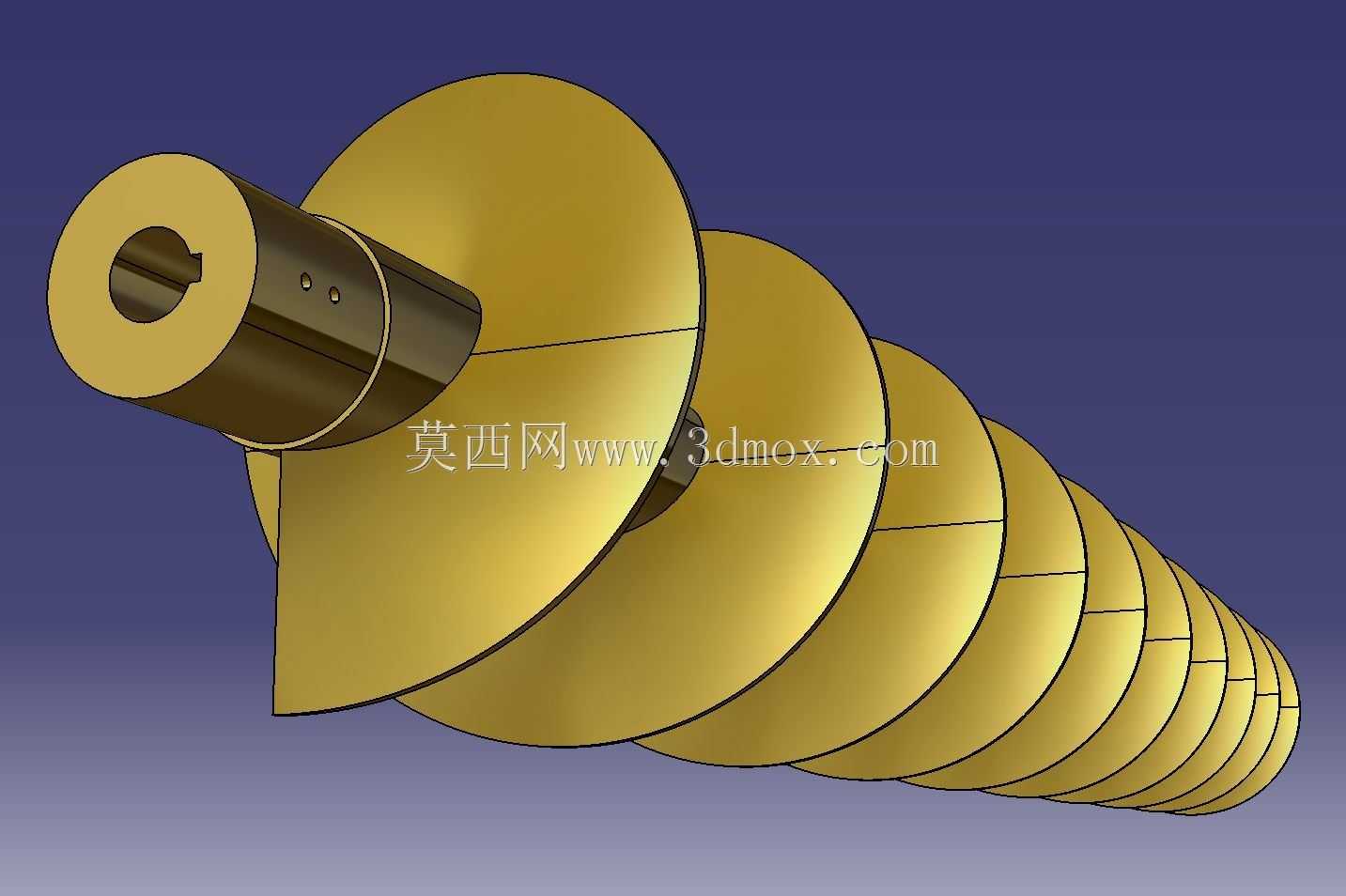

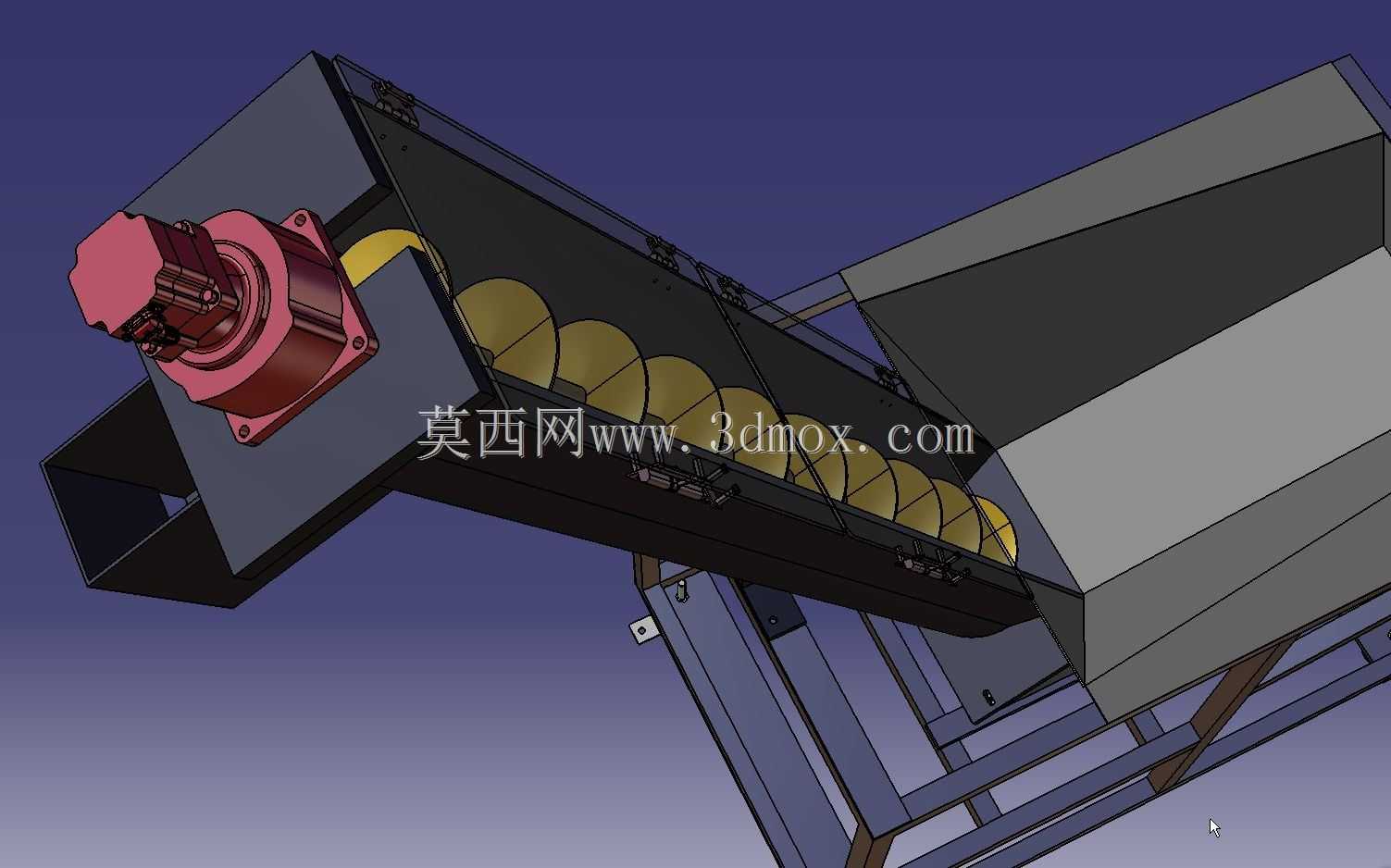

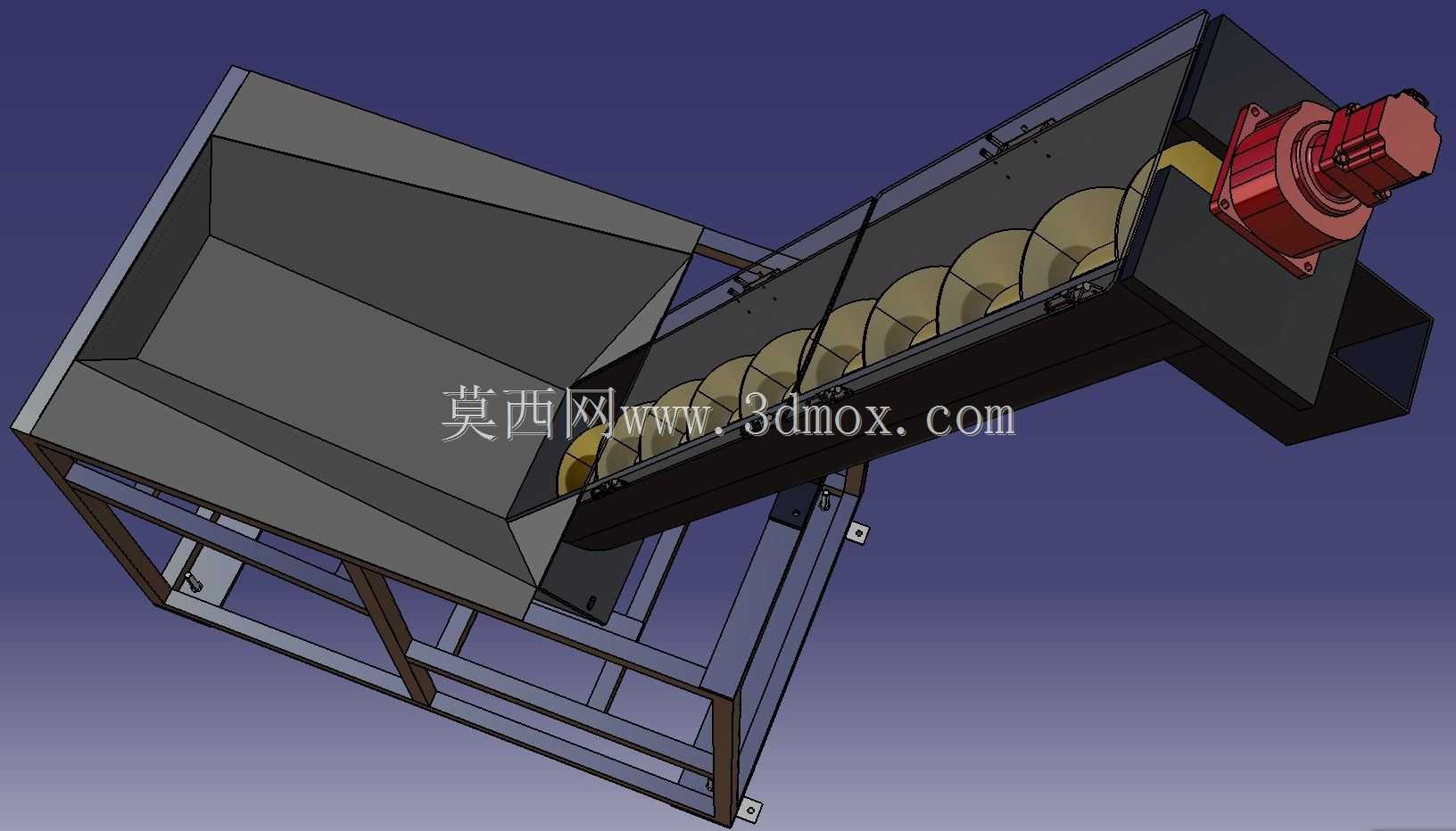

该倾斜布置的螺旋输送设备，主要应用于粉体、颗粒状散料的短距离密闭输送场景，常见于粮食加工、建材生产、化工原料转运、饲料加工等生产环节，可完成从料仓出料到下一加工工序的定量给料与提升输送作业，避免散料在转运过程中出现撒漏、扬尘问题，适配有高度差的工位间物料传递需求。设备整体采用倾斜安装布局，上部设置大容积受料斗，斗体采用斜壁收口设计，可引导散料自然滑入螺旋腔体内，避免物料架桥堵料，受料斗下方衔接方形截面的输送槽体，槽体内部布置连续螺旋叶片轴，轴端通过减速驱动单元直接连接，动力传递路径短，传动效率稳定。槽体底部配套型钢焊接支撑机架，机架采用矩形管拼焊成型，可根据现场安装高度调整支撑腿的固定点位，适配不同现场的安装基面高差，机架与槽体之间采用螺栓紧固连接，便于后期拆解维护与槽体内部清理。螺旋叶片采用等螺距连续设计，叶片外缘与槽体内壁保留均匀间隙，既避免叶片刮蹭槽壁产生运行异响，也能减少槽壁残留物料的堆积，驱动端配置的减速动力单元与槽体端盖采用法兰直连结构，密封结构可避免输送过程中细粉料从轴端缝隙溢出。设备的安装边界需预留驱动端的检修操作空间，受料斗上方需匹配上游料仓的出料口尺寸，槽体下端的出料口可直接对接下游设备的进料接口，整体倾斜角度可根据输送高度需求在合理范围内调整，无需额外改动主体结构即可适配不同的输送高差要求。设计过程中重点考量了散料的流动特性，受料斗的倾角大于常见散料的安息角，保证物料可依靠自重顺利进入螺旋输送腔，槽体的密闭结构可减少输送过程中物料与外界环境的交叉污染，既避免外界杂质混入物料，也可防止易扬尘物料污染车间生产环境，支撑机架的结构强度经过校核，可承受满载物料状态下的整体载荷，运行过程中无明显结构晃动，螺旋轴的支撑点位布置合理，可避免长轴运行过程中出现挠曲变形，保证叶片与槽壁的间隙始终保持均匀，延长设备整体使用寿命。
