高速直连式伺服执行驱动装置结构设计

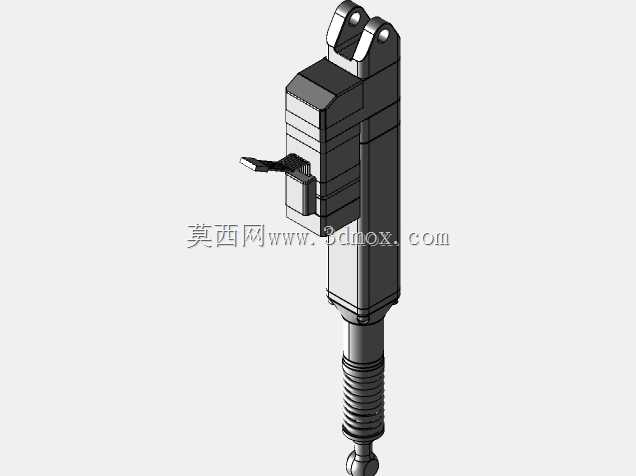

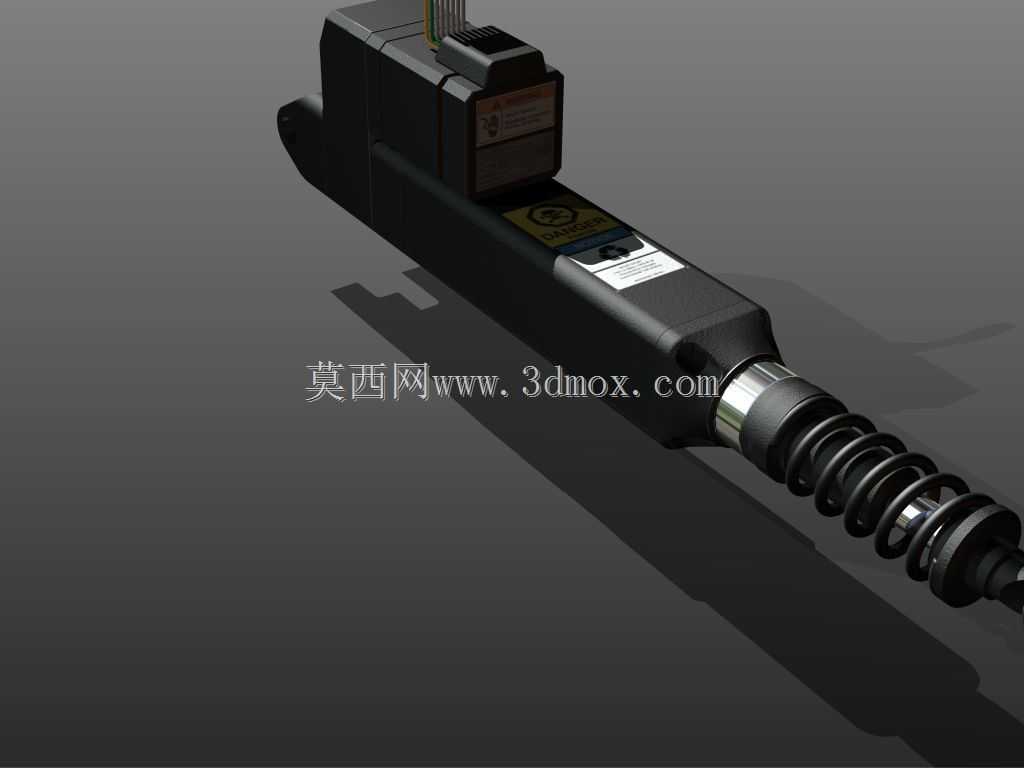

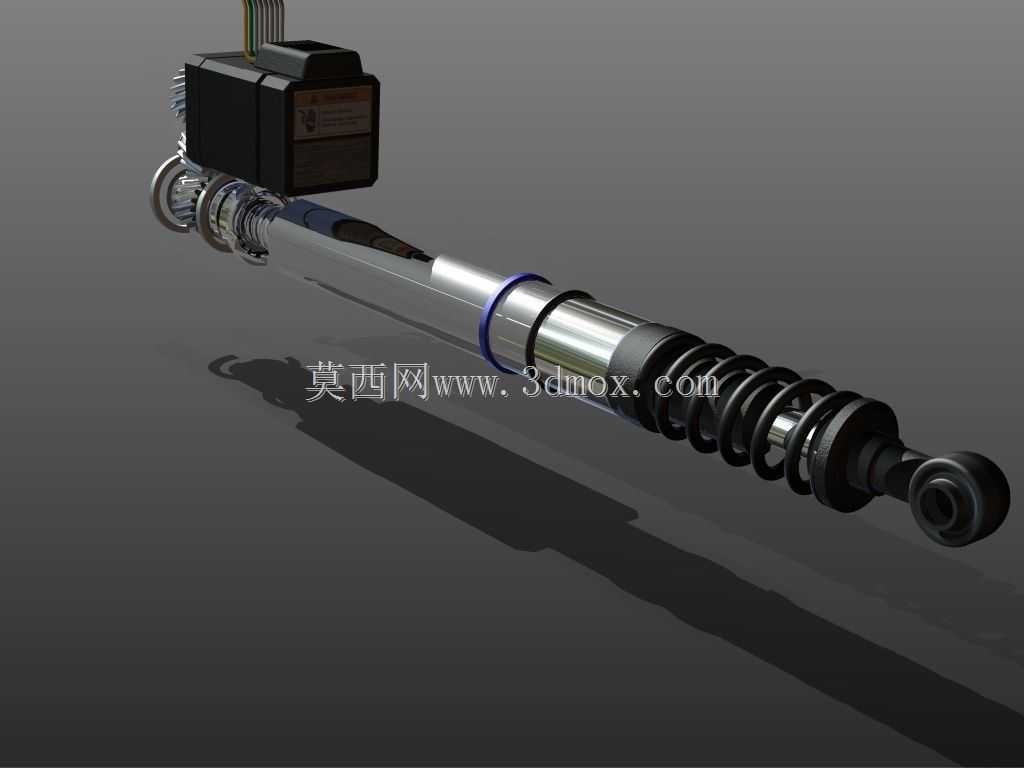

这款高速伺服驱动执行装置，主要面向高节拍自动化产线的精密位移作业场景，常见于3C电子精密装配、锂电池极片裁切对位、包装机械高速往复送料、半导体晶圆拾放定位等对响应速度与位置精度有严苛要求的工业环节，作为整套设备的末端动力输出核心，承担着将电控信号快速转化为精准直线动作的职能，可替代传统气缸加普通伺服的组合方案，大幅缩减传动链路的间隙累积，提升整套设备的运行节拍与重复定位精度。从实际用途来看，该装置可直接对接末端执行工装，完成高速推压、精准对位、高频次往复位移、定扭矩压合等作业，相较于传统旋转伺服加丝杠的分体式传动结构，它将动力单元、传动阻尼组件、输出轴系做了高度集成化设计，省去了用户自行搭配联轴器、安装支座、阻尼缓冲件的繁琐流程，能直接通过端部的安装接口固定在设备机架上，大幅缩短设备的设计组装周期。在功能特性层面，装置内置了适配高速工况的阻尼缓冲结构，可在高频次往复启停过程中吸收轴系的冲击惯量，避免高速换向时的输出端过冲与震颤，保证末端动作的平稳性；输出端采用带防护的伸缩轴结构，配合内置的导向组件，可承受一定的径向偏载，适配复杂工况下的受力需求；动力端的接线与信号反馈模块做了集成式布局，接线端口朝向统一，便于现场布线与后期维护，同时壳体表面做了散热筋结构优化，可在长时间高速运行时快速散出内部热量，避免动力元件过热导致的性能衰减。从设计思路来看，这款装置采用了一体化集成的设计逻辑，摒弃了传统分体式传动结构的冗余安装结构，将伺服动力模块、阻尼缓冲组件、线性传动副、输出导向轴系整合在同一壳体内，在保证结构强度的前提下尽可能压缩整体外形尺寸，适配自动化设备内部紧凑的安装空间；外形上采用长条形同轴布局，主体壳体为等截面矩形结构，输出端为带防尘防护的伸缩轴段，动力端为凸起的接线与反馈模块区域，整体安装边界规整，安装孔位统一布置在壳体侧面的基准面上，用户在做设备布局时可直接根据壳体的外轮廓预留安装空间，无需额外预留传动组件的避让位置，输出轴的伸出长度与缩回长度都做了明确的行程限位设计，可避免超程运行导致的内部构件损坏，同时端部的连接接口采用通用标准尺寸，可快速适配不同规格的末端执行头，满足不同场景的作业需求。
