50x100内尺寸工程线缆防护链环导管

这款链环导管是面向工业设备线缆防护场景开发的配套结构件，主要应用于各类存在往复运动机构的设备布线环节，覆盖自动化生产线、机床工作台移动单元、工程起重设备、物流输送设备等多类场景，核心作用是对内置的电缆、液压油管、气动软管、信号传输线束形成可靠的包覆防护，避免线缆在设备往复运行过程中与周边金属结构发生摩擦剐蹭，同时隔绝生产现场的切削液飞溅、金属碎屑掉落、粉尘堆积等外部侵害，大幅延长内置管线的使用寿命，降低设备运维阶段的管线更换频次。

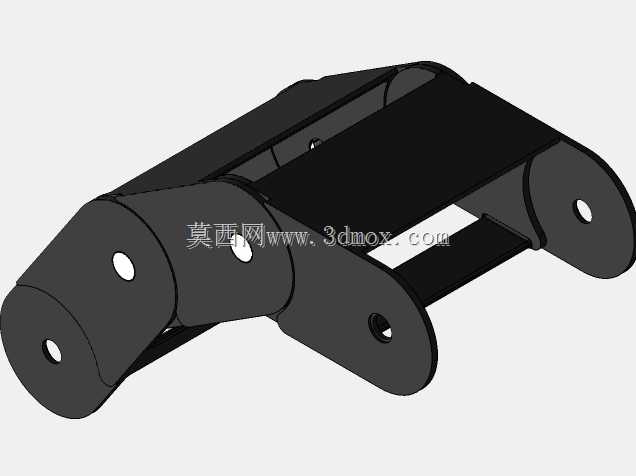

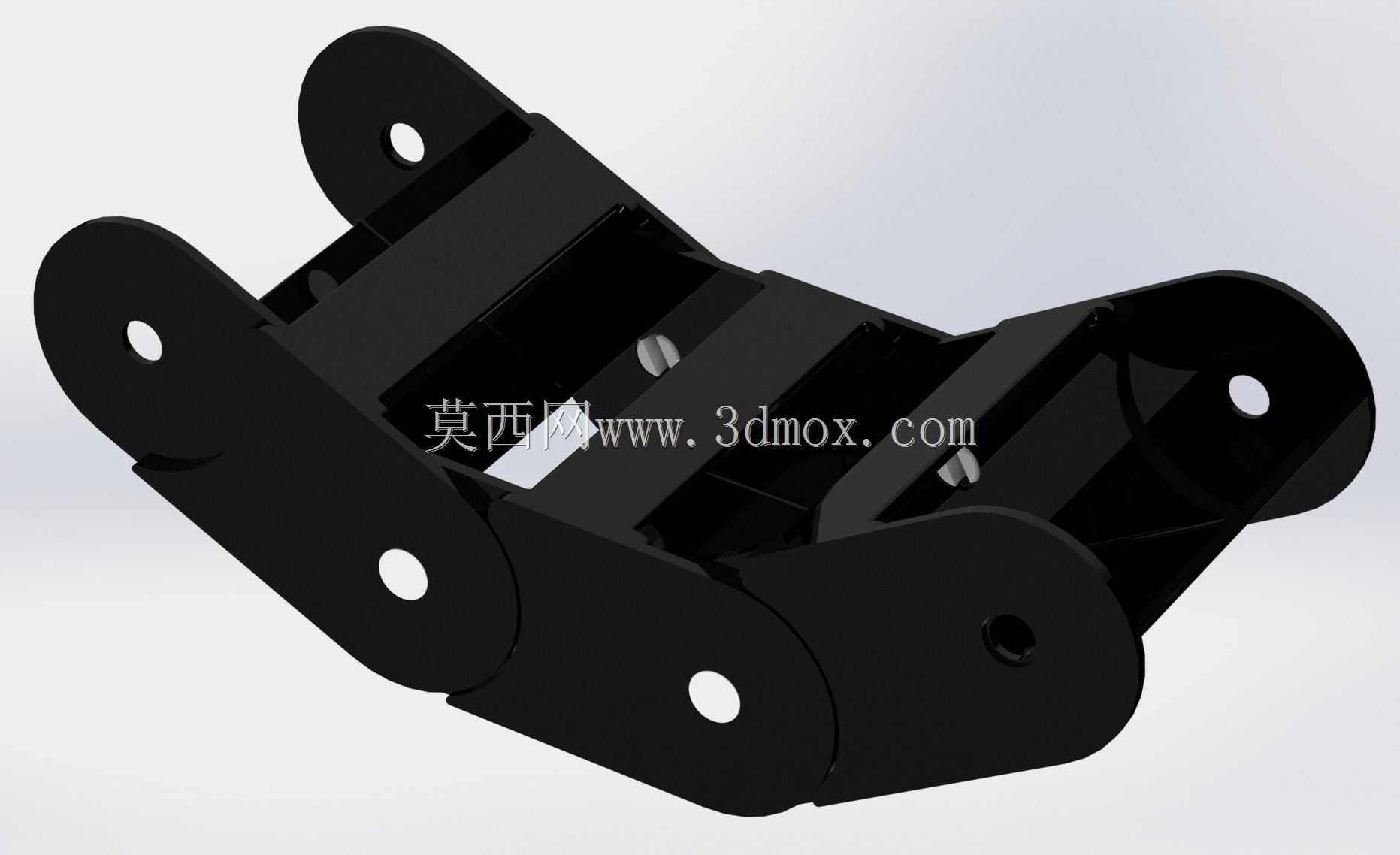

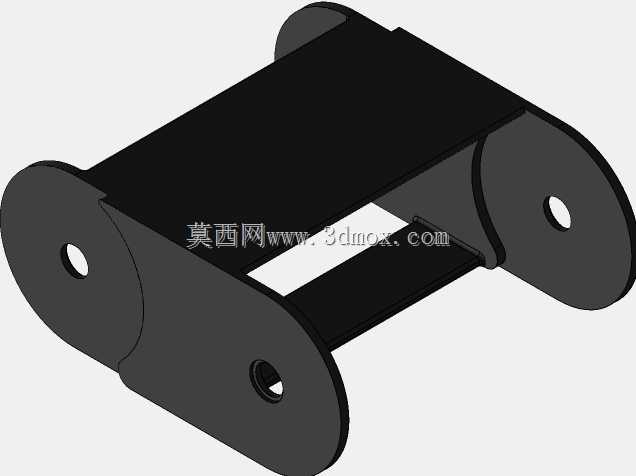

从功能特性来看，该链环导管采用多节铰接式结构设计，每一节链节都通过侧边的连接耳板实现转动配合，能够在设定的弯曲半径范围内完成顺畅的弯折动作，既可以跟随设备移动部件完成水平方向的往复拖行，也能适配垂直方向的升降布线需求，运行过程中不会出现卡滞、异响或者结构干涉的问题。链节主体采用封闭的槽型结构，内部预留了充足的走线空间，对应50x100的内部尺寸规格，可以同时容纳多根不同直径的动力电缆、信号线缆以及流体管路，不同管线之间可以通过内部隔片实现分区排布，避免管线之间相互缠绕摩擦。每节链节的连接位置都做了限位结构设计，能够限制单节链节的最大转动角度，保证整个导管弯折时的曲率始终处于安全范围内，避免内部线缆因为弯折半径过小出现线芯折断、绝缘层破损的问题。

在设计思路上，这款链环导管优先考虑了安装便捷性与运行稳定性的平衡，侧边的连接耳板上预留了标准化的安装孔位，既可以通过螺栓直接固定在设备的安装基面，也能搭配专用的固定接头实现快速拆装，两端的连接端可以根据设备的实际安装位置调整固定角度，适配不同走向的布线需求。外形尺寸方面，该链环导管的内部净空尺寸严格控制为50mm×100mm，能够满足大直径动力电缆或者多组中小规格管线的排布需求，外部轮廓做了圆角过渡处理，没有尖锐的棱角，安装和运维过程中不会划伤操作人员或者周边管线。安装边界上，该导管的固定端需要预留至少一节链节长度的平直安装段，保证链环进入弯折段前的姿态稳定，活动端与设备移动部件的连接位置需要保证受力方向与链环运行方向一致，避免出现侧向扭力导致链节偏磨或者脱开，整体结构强度能够适配常规工业场景下的运行速度与拖拽负载，长期运行也不会出现链节断裂、连接松脱的问题。
