槽轮机构驱动间歇送料切纸装置

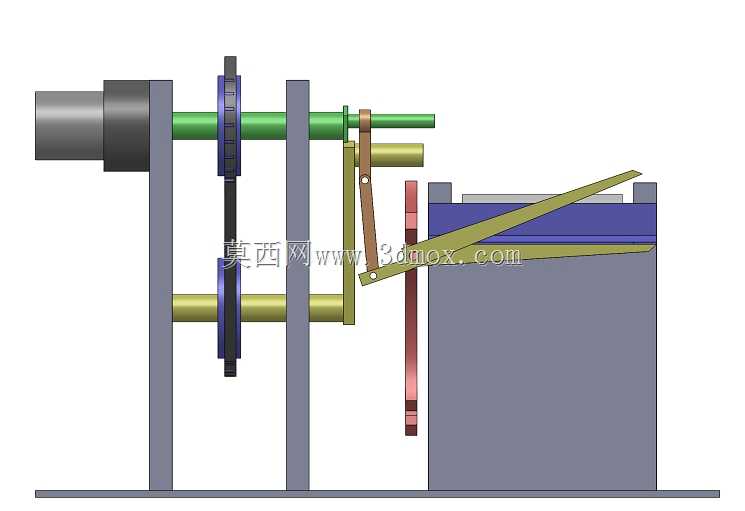

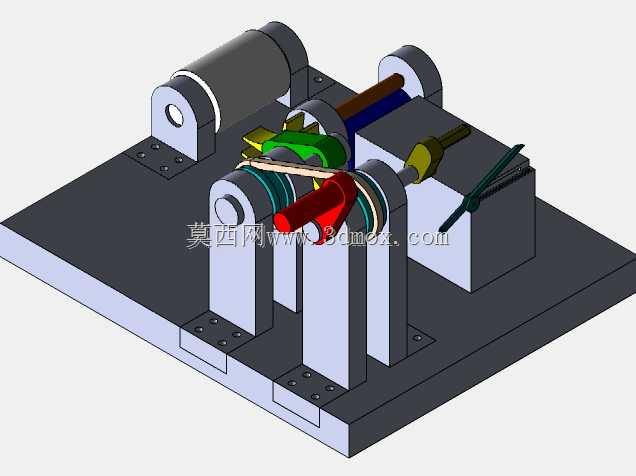

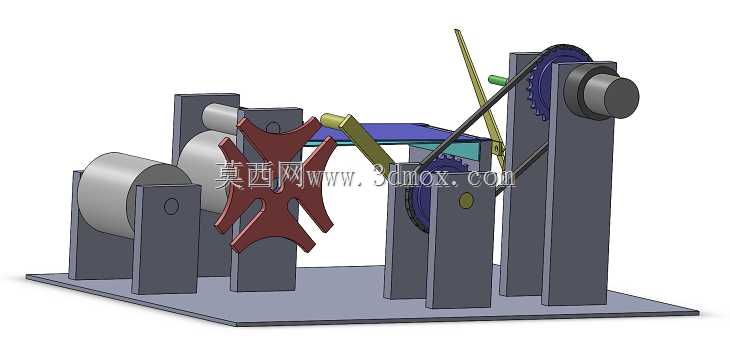

该切纸装置主要应用于印刷包装、纸品加工、办公文印等场景中，可完成单张纸张、薄纸板、覆膜纸品等片状物料的定长裁切作业，适配小型纸品加工生产线、实验室试样裁切、办公批量文印处理等多种工况，能够替代人工完成重复性定长裁切动作，大幅降低人工裁切的尺寸误差与劳动强度，提升纸品裁切的一致性与作业效率。装置核心采用GENAVA槽轮机构作为间歇传动核心，通过槽轮的间歇转动特性实现送料辊的周期性停顿与转动配合，当槽轮带动送料辊转动时，上下排布的送料辊依靠摩擦力夹持纸张向前输送设定长度，槽轮进入锁止弧段停顿的瞬间，联动的裁切摆臂在链传动与曲柄连杆的带动下完成下压裁切动作，从机械结构根源上保证送料与裁切动作的时序完全匹配，避免出现连续送料导致的裁切长度偏差、裁切错位等问题，无需额外加装复杂的电控时序控制系统，纯机械结构即可实现稳定的动作配合，运行可靠性更高，后期维护成本更低。整体装置采用立式支撑座布局，所有功能部件均安装在一块平整的金属安装底板上，支撑座采用厚板材铣削加工成型，为送料辊、槽轮组件、传动链轮、裁切摆臂提供稳定的支撑基准，安装底板预留有对应设备安装的固定孔位，可直接固定在生产线机架或者独立工作台面上，整体安装边界紧凑，不需要占用过大的作业空间，可灵活嵌入到小型纸品加工流水线的对应工位，也可作为独立的裁切单元单独使用。送料辊采用表面滚花的金属辊结构，能够提升与纸张接触面的摩擦力，避免送料过程中出现打滑偏移，保证送料长度的精度；传动部分采用链轮链条配合导杆结构传递动力，可通过调整链轮的传动比来适配不同的裁切长度需求，适配不同规格纸品的裁切要求；裁切端采用摆臂式裁切结构，裁切动作平稳冲击力小，能够保证切口平整无毛刺，不会出现纸张毛边、压皱等问题。整个结构的设计思路围绕纯机械间歇传动的核心优势展开，摒弃了复杂的电控传感部件，通过机构本身的运动时序匹配实现功能，适合在供电稳定性差、电控维护条件不足的场景下使用，同时结构拆解方便，易损件更换便捷，日常仅需对传动铰接点、辊轴转动部位做定期润滑即可长期稳定运行，能够满足小批量纸品加工、试样裁切等场景的长期使用需求。
