小型工业车间用旋风式粉尘收集装置

这款旋风式粉尘收集装置，主要面向小型机加工车间、木工打磨工位、复合材料裁切作业点这类分散式产尘场景设计，可独立布置在单台产尘设备旁，无需复杂的集中管网铺设，适配小批量多工位的灵活生产布局，能有效捕集作业过程中产生的金属切屑、木质粉尘、塑料碎屑等悬浮颗粒物，避免粉尘扩散污染车间作业环境，降低作业人员吸入有害颗粒物的风险，同时减少粉尘堆积带来的设备磨损、消防隐患等问题。

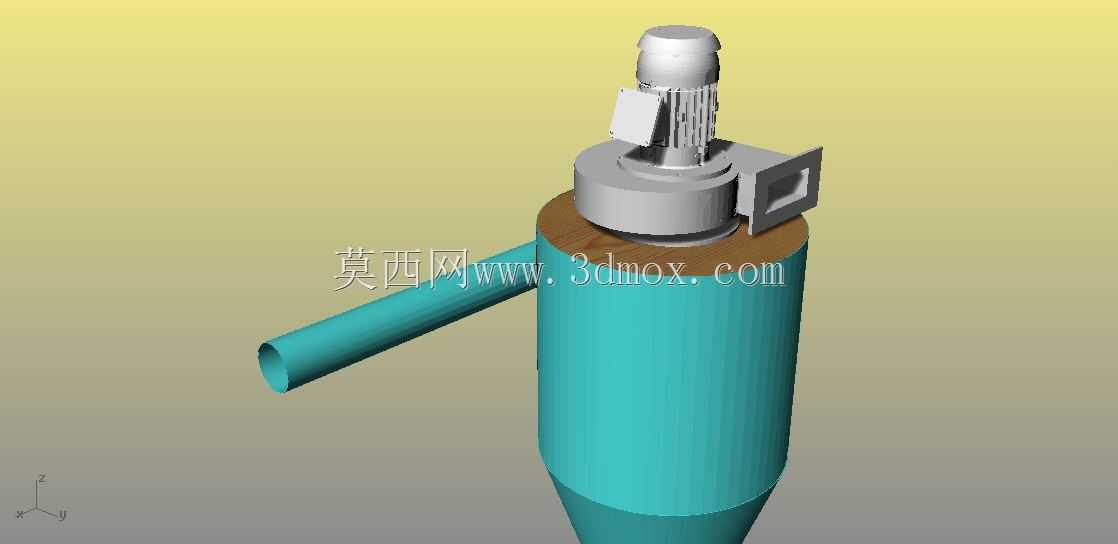

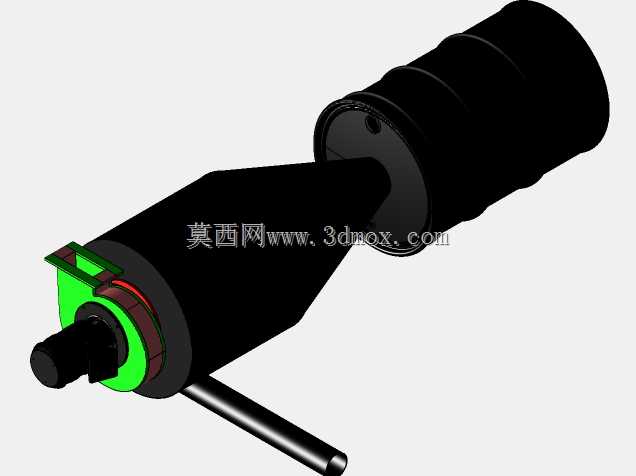

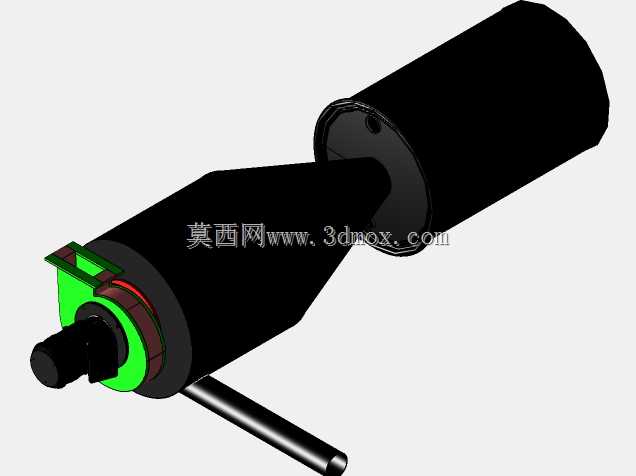

设备整体采用上圆下锥的经典旋风分离结构，上部为圆柱形沉降腔，侧面切向设置进风口，含尘气流从进风口进入腔体后，会沿筒壁形成稳定的旋转气旋，在离心力作用下，密度较大的粉尘颗粒会被甩向筒壁，随气流旋转向下滑落，经锥底出料口落入下方配套的密封集尘桶内；净化后的气流则在腔体中心形成上升内涡旋，经顶部的排风段排出，顶部集成的动力单元为气旋形成提供稳定风量，可根据工位产尘浓度调整运行功率，平衡除尘效率与能耗表现。

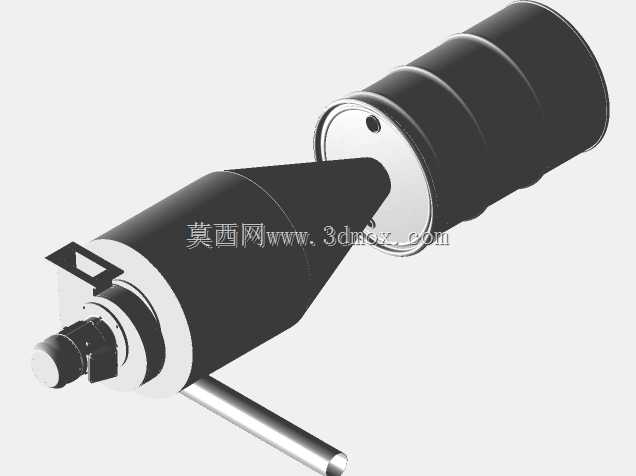

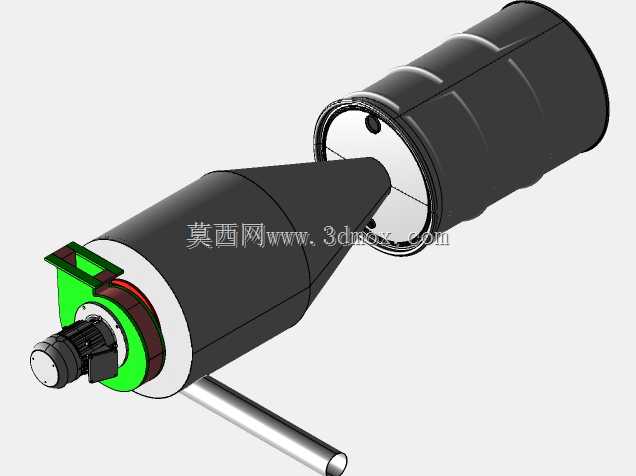

设计过程中充分考虑了小型作业场景的安装与使用边界，整体结构紧凑，占地面积不足0.3平方米，无需专门的设备基础，放置在平整地面即可投入使用，进风口可根据现场产尘点位置灵活调整朝向，适配不同角度的吸尘管道接驳；下方集尘桶采用快拆式密封结构，无需工具即可完成拆卸倾倒，桶身与锥底的衔接处设置密封胶圈，避免收集的粉尘二次逸散，日常维护仅需定期清理集尘桶、检查进风口是否有大块杂物堵塞即可，运维难度极低。

结构设计上针对不同粉尘特性做了优化，锥段采用渐缩式角度设计，可避免高湿度粉尘在锥壁粘附搭桥，进风口采用圆滑过渡的流线型结构，降低气流进入时的阻力损失，提升气旋稳定性；筒体与锥段采用加厚板材制作，可耐受金属切屑等硬质颗粒的长期冲刷，延长设备使用寿命，顶部动力单元设置独立的防护壳体，避免粉尘进入动力部件造成故障，整体运行噪音控制在工业作业场景可接受范围内，不会额外增加车间噪音负担。
