袋式除尘器配套方形锥斗结构设计

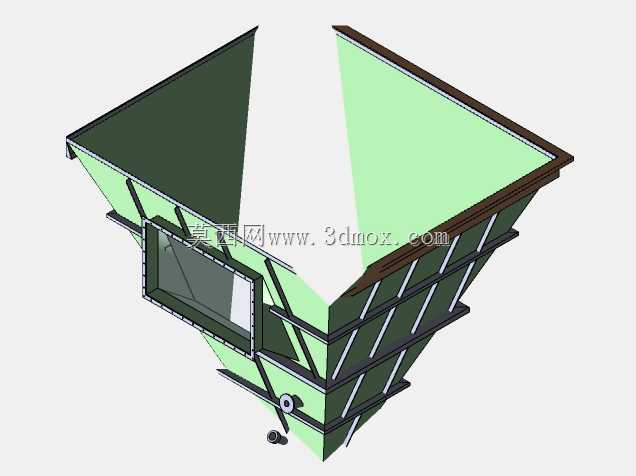

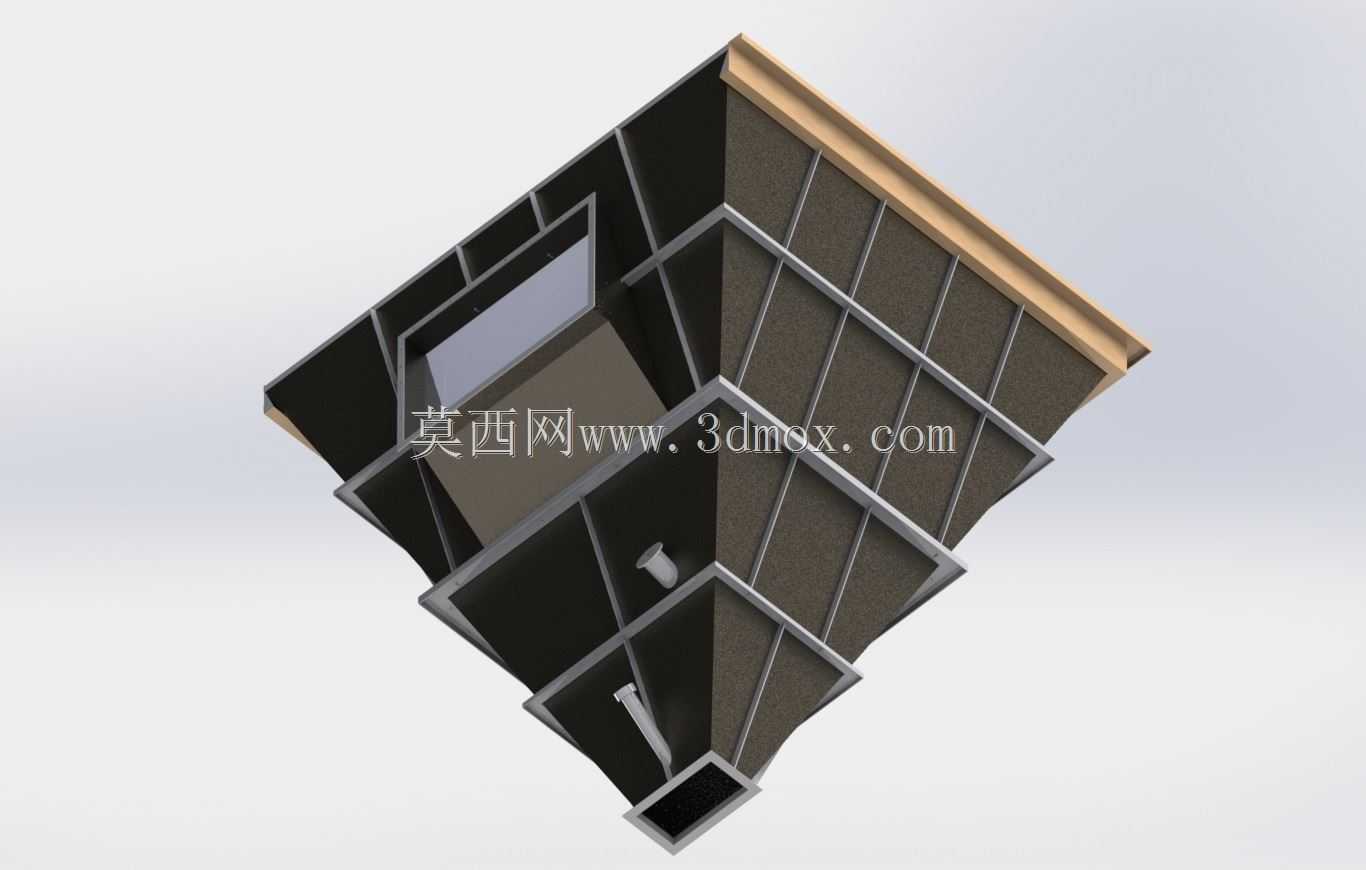

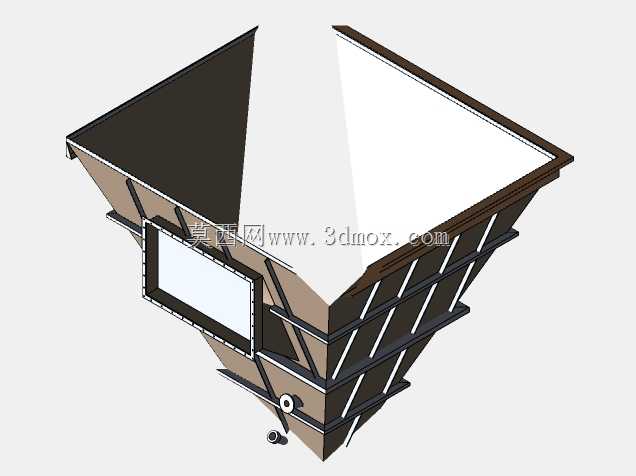

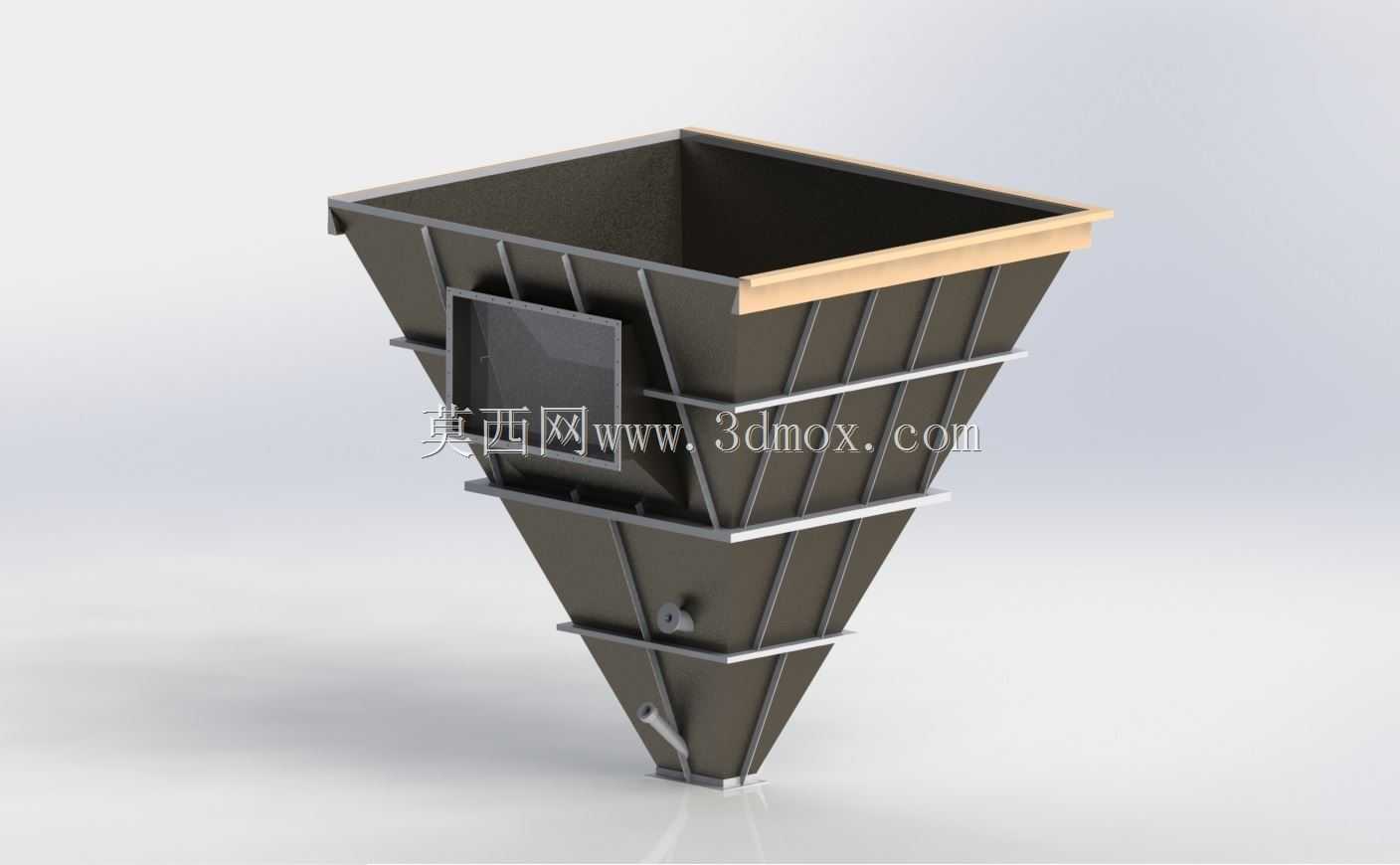

该结构为袋式过滤除尘系统核心的集料卸料部件，主要应用于工业除尘、粉体物料收集、废气净化处理等场景，常见于木工加工车间除尘系统、建材生产粉料回收线、冶金炉窑烟气除尘段、粮食加工风选收集系统中，承担过滤后粉尘、颗粒物料的暂存与导流卸料功能，是连接过滤箱体与卸灰装置的关键过渡结构。该料斗采用上宽下窄的方锥形结构设计，顶部为方形法兰连接边，可直接与袋式过滤器的下部箱体法兰对接，安装时通过螺栓紧固配合密封垫即可完成装配，无需额外定制转接结构，适配多数常规尺寸的脉冲袋式除尘器下部接口。料斗侧壁设置多道环形加强筋与竖向加强肋，可有效承受内部积料的竖向压力与负压工况下的结构变形，避免长期满载积料出现侧壁鼓胀、焊缝开裂的问题，侧壁预留的观察检修口可在设备运行过程中随时查看内部积料状态，也可作为检修疏通口，当出现物料架桥堵塞时可快速开启进行疏通作业，下部预留的接口可直接对接旋转卸料阀、翻板卸灰阀等卸料装置，实现连续不停机排料。设计过程中充分考虑粉体物料的安息角特性，锥段倾斜角度设置大于常见工业粉尘的自然堆积角，可有效避免物料粘附在锥壁造成积料搭桥，保证物料能够依靠自重顺畅滑落至底部卸料口，减少人工疏通的频次。整体结构采用等壁厚板材焊接成型，外部加强筋采用同材质型材焊接固定，在保证结构强度的前提下尽可能控制整体重量，降低上部除尘箱体的承重负荷，顶部方形法兰边预留均匀的螺栓连接孔位，安装时可根据现场对接的箱体尺寸微调孔位适配，整体外形的锥段收缩比例经过优化，既保证了足够的暂存容积，又控制了整体安装高度，适配多数厂房内除尘设备的安装空间要求，不会出现高度过高导致现场无法布置的问题。料斗下部的小尺寸接口可适配不同规格的卸料装置，用户可根据实际处理的物料特性、卸料频次选择对应规格的卸灰阀，无需对料斗主体进行二次切割改造，侧壁的加强结构同时可作为外部检修的攀爬踩踏支撑点，方便设备日常维护时的作业操作。
