五轴CNC镗铣床精密机械结构设计

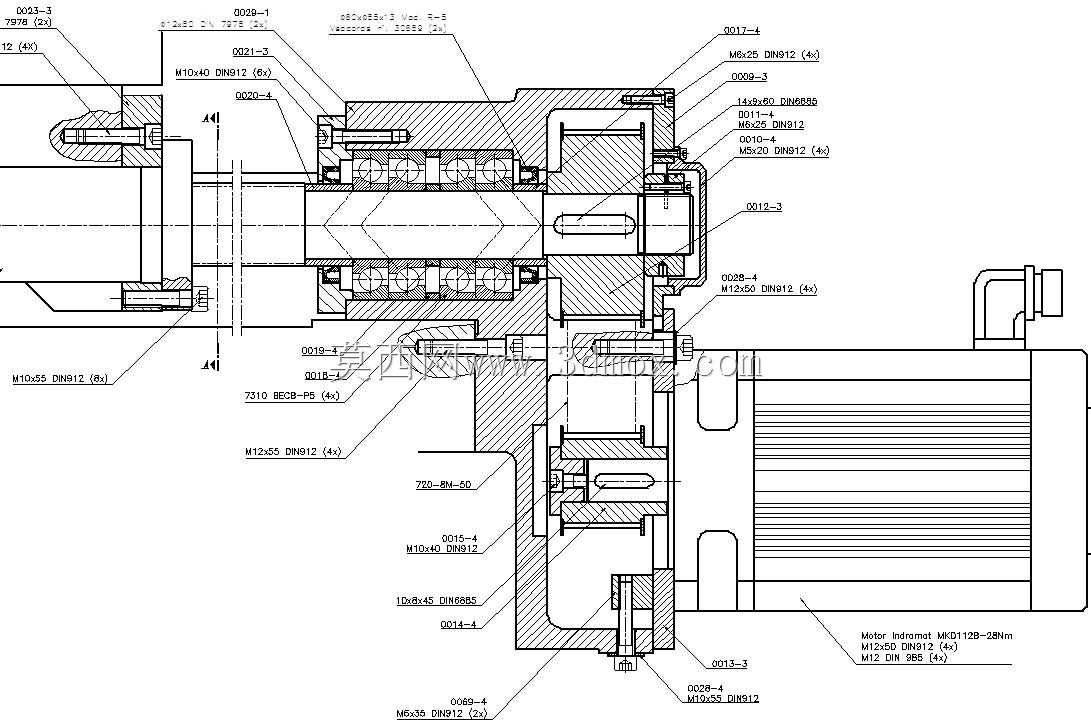

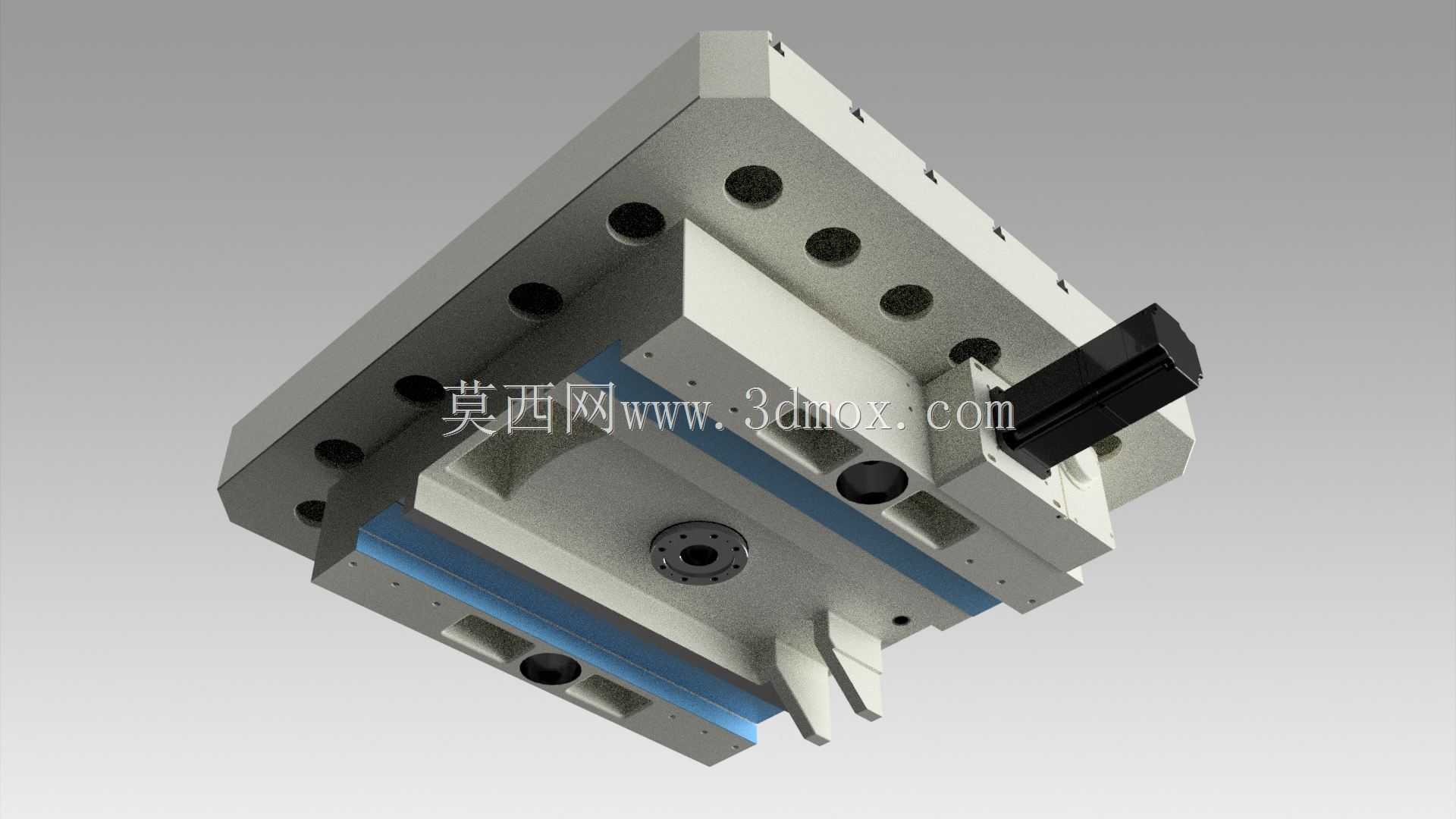

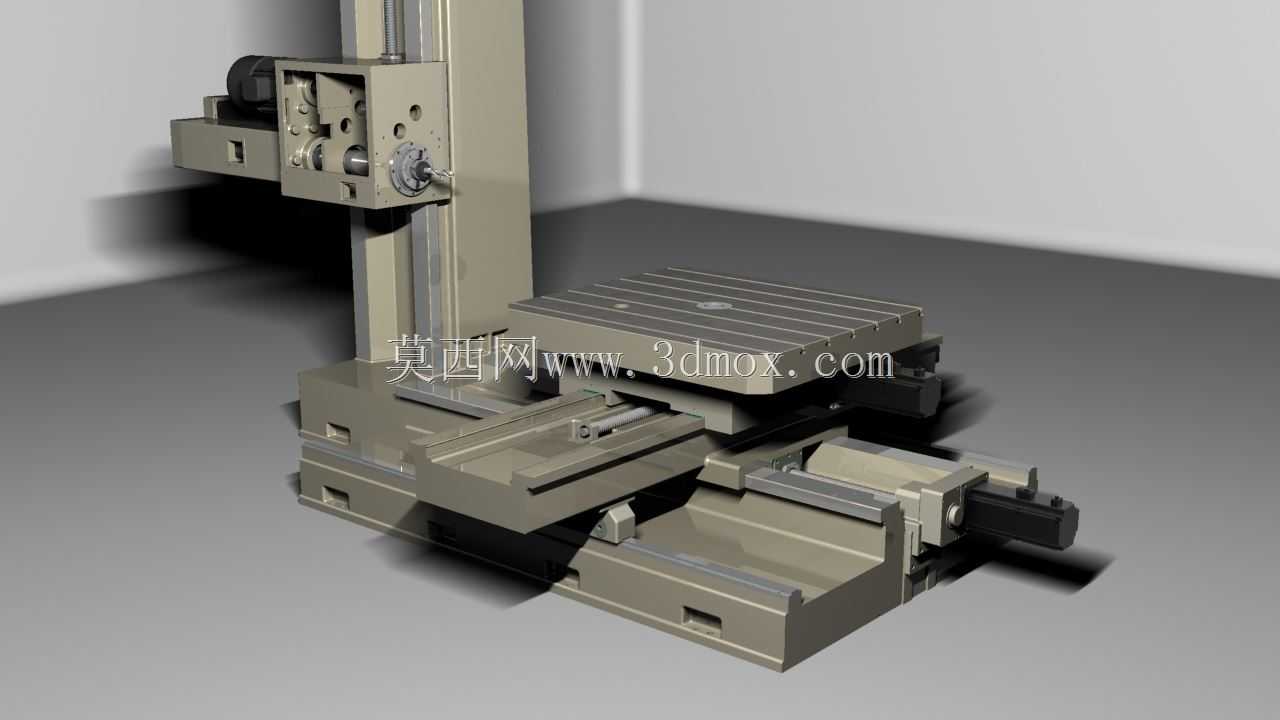

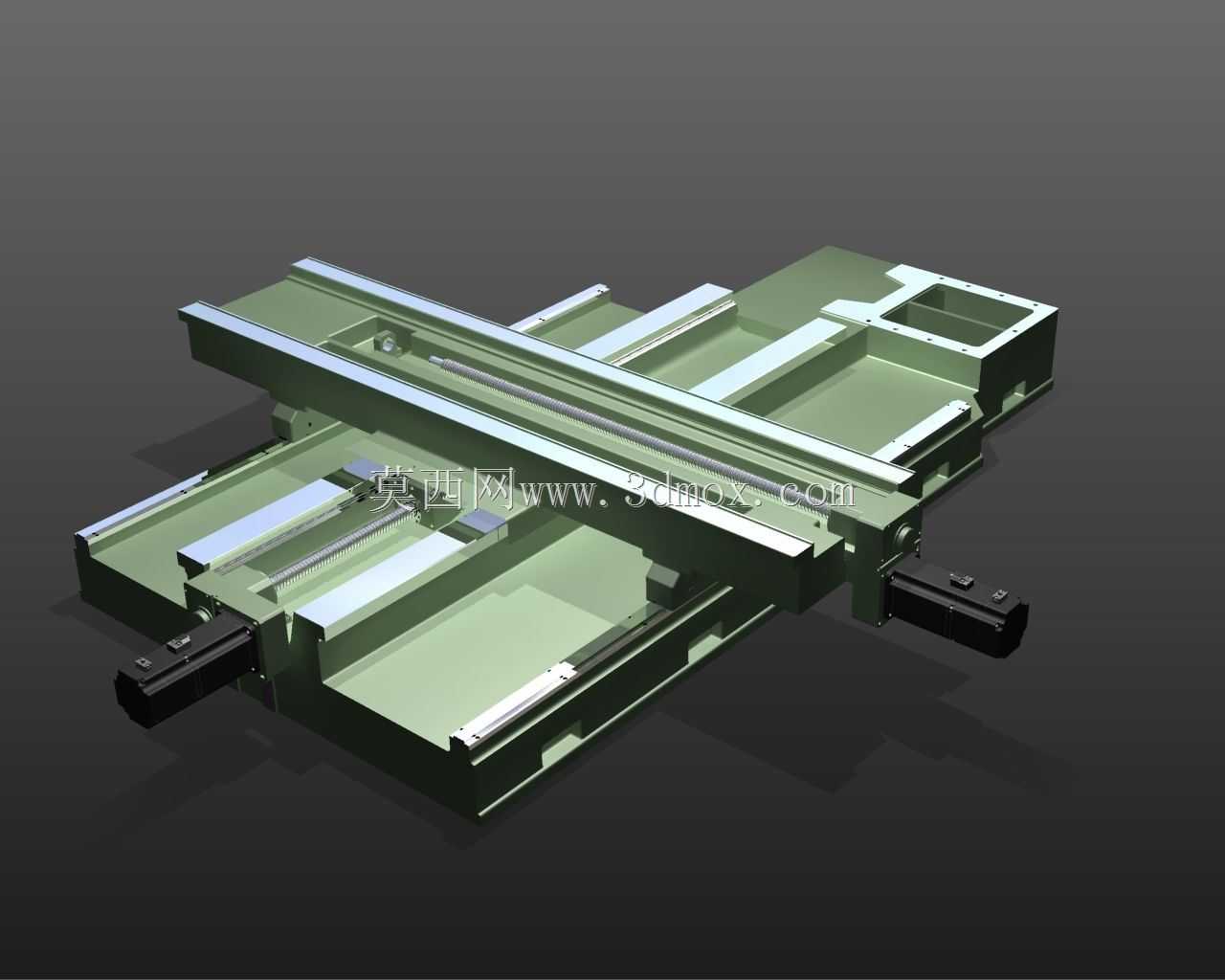

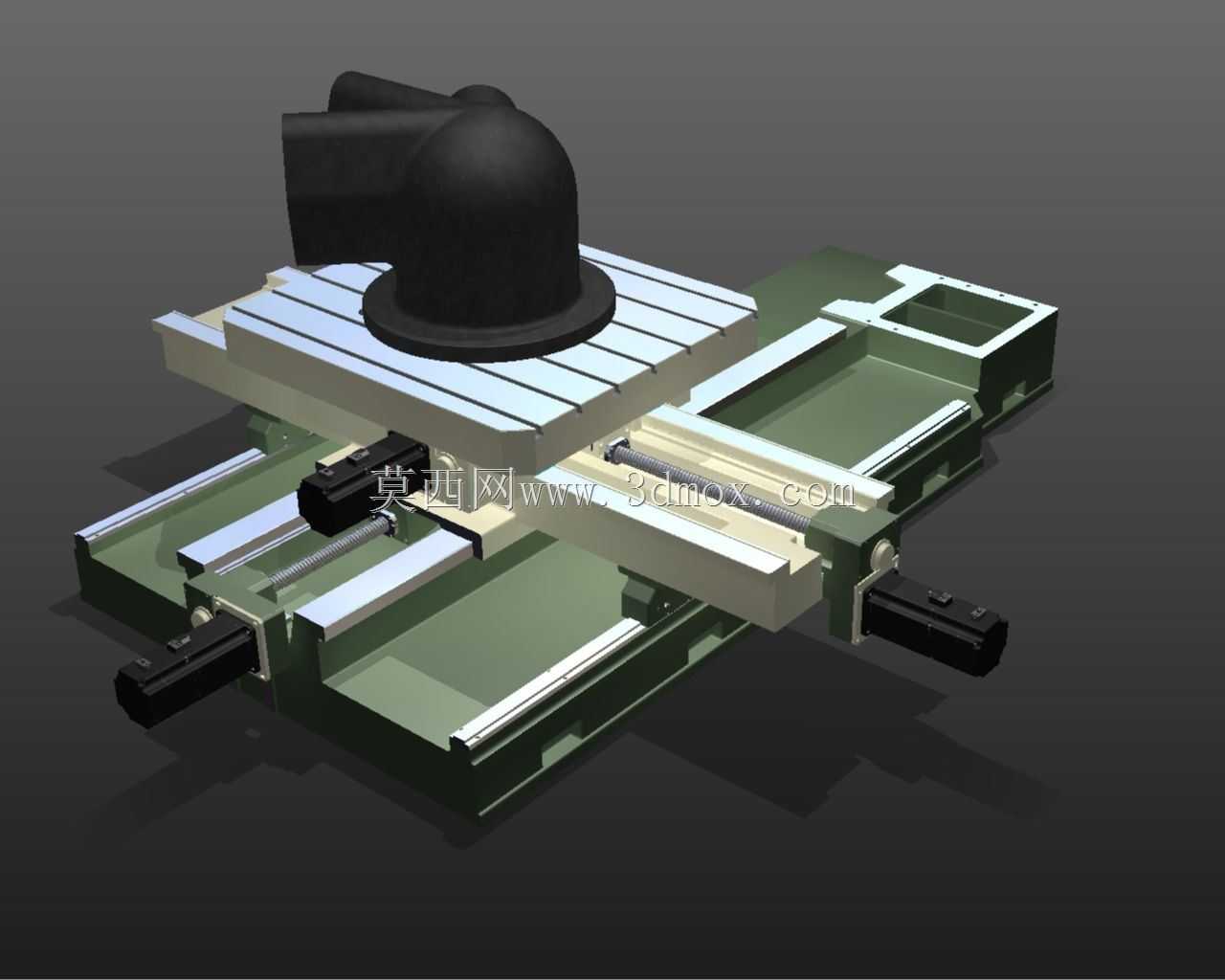

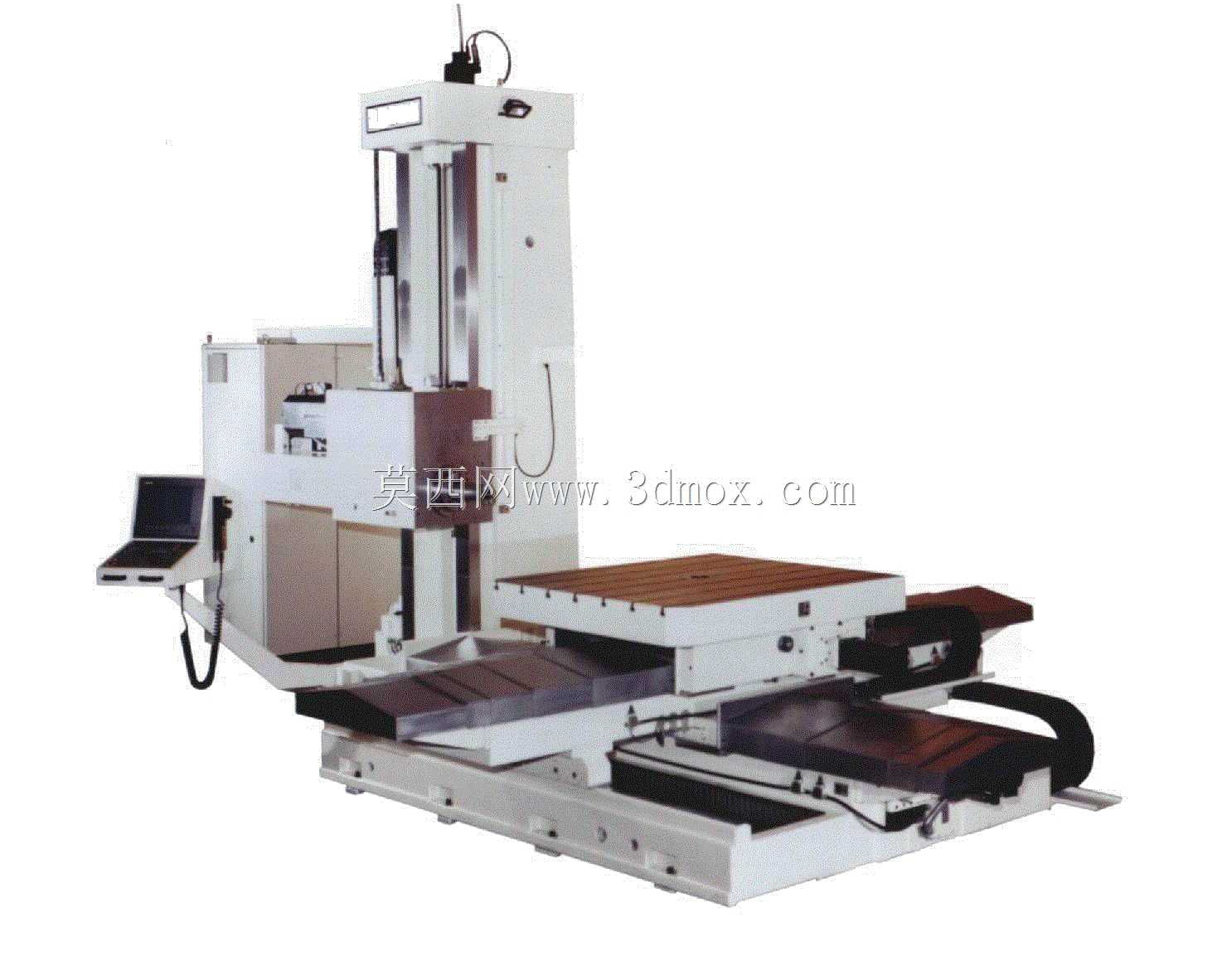

这款五轴CNC镗床主要面向高端精密机械加工场景，可覆盖航空航天复杂结构件、汽车发动机箱体、精密模具型腔等多领域的加工需求，能够在一次装夹的前提下完成多面、多工位的镗削、铣削、钻削等复合加工工序，有效减少多次装夹带来的定位误差，大幅提升复杂零件的加工精度与生产效率。从实际用途来看，该设备可适配黑色金属、有色金属、复合材料等多种材质的加工，既能够完成大余量的粗加工工序，也可以实现微米级精度的精加工工序，满足不同批量生产场景的加工需求，尤其适合带有空间斜孔、复杂曲面、多面交汇孔系的零件加工，解决传统三轴机床无法一次成型复杂结构的加工痛点。在功能特性设计上，该设备采用立式立柱配合十字滑台的结构布局，X/Y/Z三个直线轴搭配两个回转轴实现五轴联动，各运动轴均采用高刚性导轨搭配精密传动组件，保证运动过程的平稳性与定位精度；工作台采用高刚性铸铁材质，表面布置标准T型槽，可适配不同规格的工装夹具，满足不同尺寸零件的装夹需求；主轴单元采用高刚性镗铣主轴设计，可适配不同规格的刀具，具备足够的切削扭矩与转速范围，兼顾重切削与高速精加工的需求。设计过程中，整体结构优先考量刚性与抗震性，床身、立柱、滑台等基础大件均采用对称式筋板布局，有效抵消切削过程中的振动，保证加工过程的稳定性；各运动轴的行程设计经过反复校核，既保证足够的加工范围，也控制设备整体占地尺寸，适配不同规模的生产车间安装需求；管线布局采用内置式拖链设计，避免运动过程中管线干涉，同时提升设备整体的整洁度与防护性能。在外形尺寸与安装边界方面，设备整体采用紧凑化布局设计，底座占地面积适配常规工业厂房的工位排布，安装时仅需按照预设的地基要求预留操作与维护空间即可，设备周边预留足够的刀具更换、工件吊装、日常维护的操作空间，立柱高度经过优化，既满足Z轴行程需求，也适配常规厂房的层高要求，无需额外改造厂房即可完成安装部署。各运动轴的行程边界经过精准校核，保证全行程范围内无结构干涉，工作台的承重设计匹配常规精密加工零件的重量范围，可稳定承载装夹后的工件与工装，避免重载下的结构变形影响加工精度。
