带储料罐的带状搅拌混合处理设备

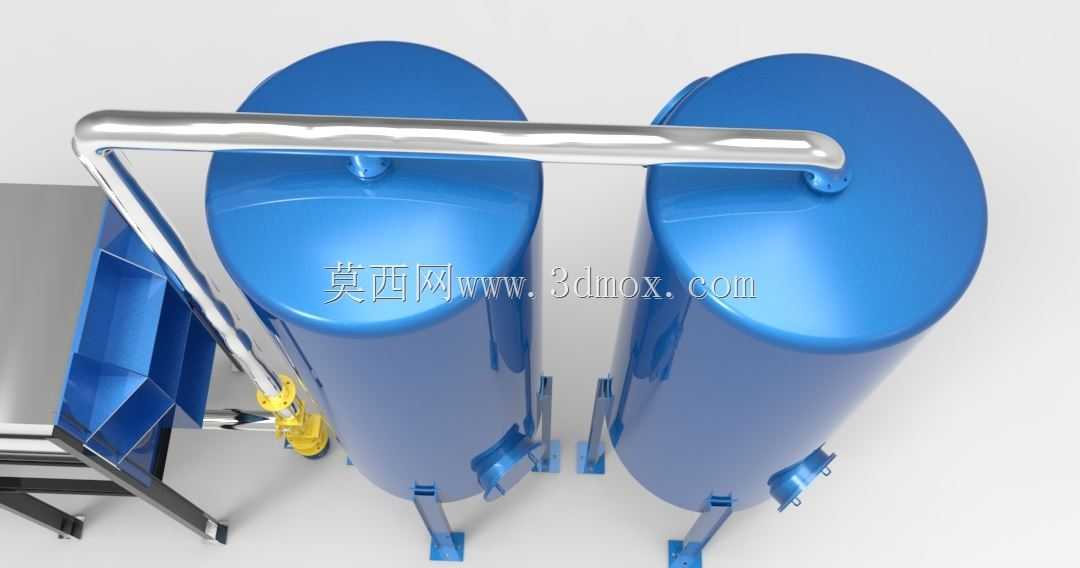

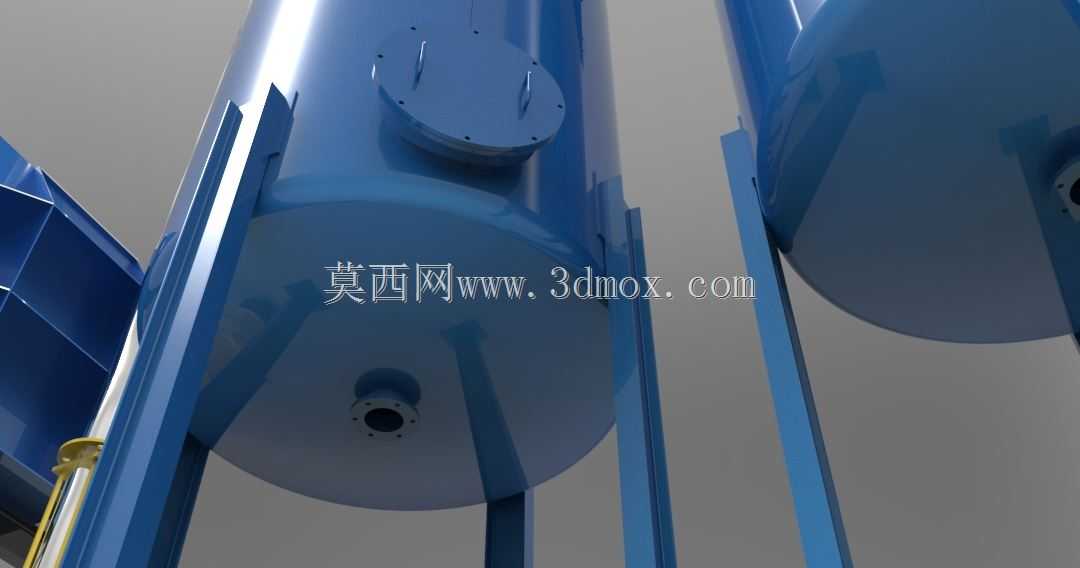

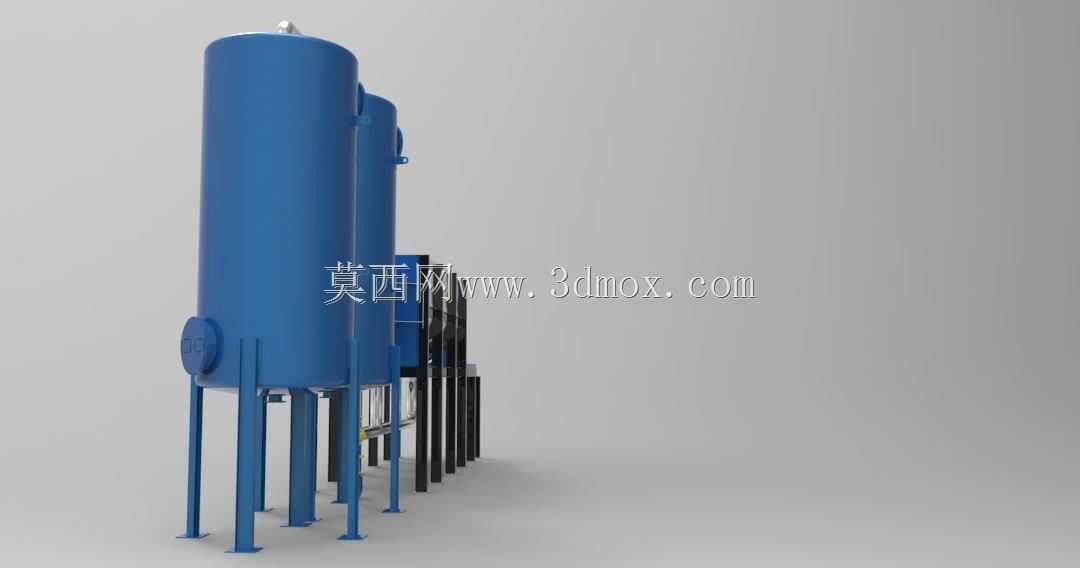

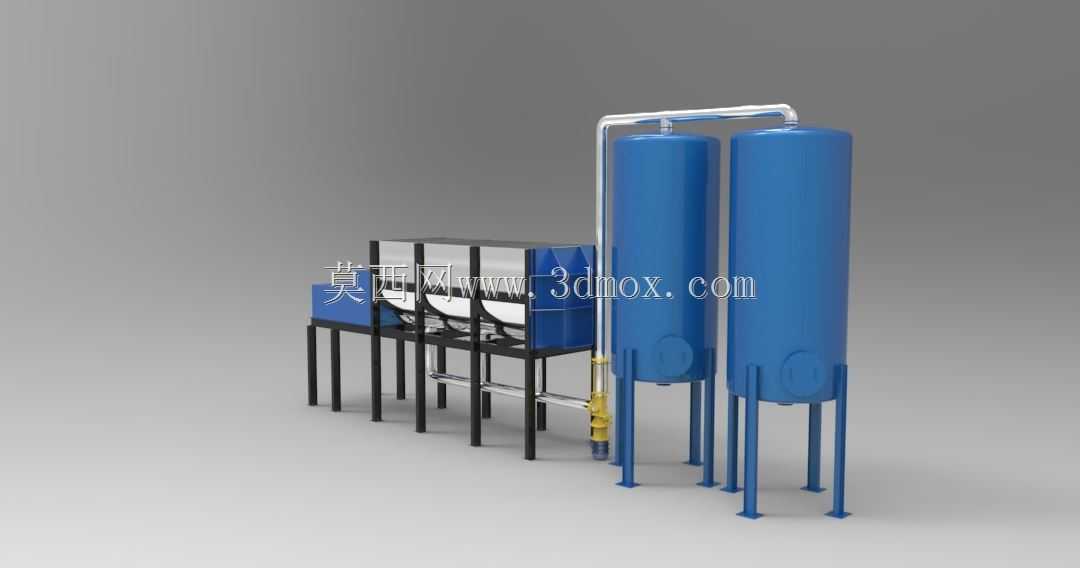

该设备主要面向化工原料预处理、水处理药剂调配、食品浆料混合等需要连续完成物料暂存与均匀搅拌的生产场景，可适配低粘度流体、含细小固相颗粒的悬浮液等多种介质的混合作业，在中小型生产线中可作为前端物料预处理单元，衔接上游物料输送与下游反应、灌装、分离等工序，减少物料中转环节的输送成本与介质污染风险。设备整体采用模块化布局设计，左侧为带状搅拌作业单元，右侧并列设置两台立式承压储料罐，各单元通过标准化管路与阀门组件连通，既可以实现储料罐向搅拌单元的连续稳定供料，也可将搅拌完成的合格物料暂存于罐体中，匹配下游工序的间歇式生产节奏，避免物料长时间静置出现分层、沉降问题。搅拌单元采用卧式带状搅拌结构，搅拌轴上的带状桨叶可在转动过程中推动物料沿轴向与径向同时流动，消除搅拌仓内的流动死区，相比普通桨叶搅拌，对高粘度、易抱团物料的混合均匀度提升明显，搅拌仓外部设置防护机架，既承托搅拌仓与驱动组件，也预留了驱动电机、传动部件的安装检修空间，机架支脚采用可调式结构，可适配安装地面的微小高度差，保证设备运行时的稳定性。右侧两台立式储料罐采用支腿式支撑结构，罐体为等径圆柱设计，上下采用标准椭圆封头，承压能力稳定，罐体顶部设置连通管路实现两台罐体的气压平衡与物料流转，罐体下部设置出料接口与搅拌单元进料端连通，管路中配置的阀门组件可灵活调节供料流量与流向，满足不同配比的物料混合需求。设计过程中充分考虑现场安装边界，设备整体沿横向排布，左右两侧预留足够的管路连接与阀门操作空间，罐体支腿高度经过核算，既保证罐体出料口有足够的高差实现重力自流供料，也避免整体高度过高带来的安装与维护不便，搅拌单元的驱动端设置在机架侧方，预留了检修拆卸的操作空间，日常维护时无需拆解整体管路即可完成桨叶、密封件的更换作业。设备整体的管路走向沿设备外侧排布，减少管路弯折带来的流阻损失，同时方便日常巡检时排查管路跑冒滴漏问题，罐体与搅拌仓的外表面预留了保温层安装空间，在有温控需求的场景中可直接加装保温夹套或保温棉，适配不同工艺的温度控制要求。
