立式五轴联动加工中心结构设计方案

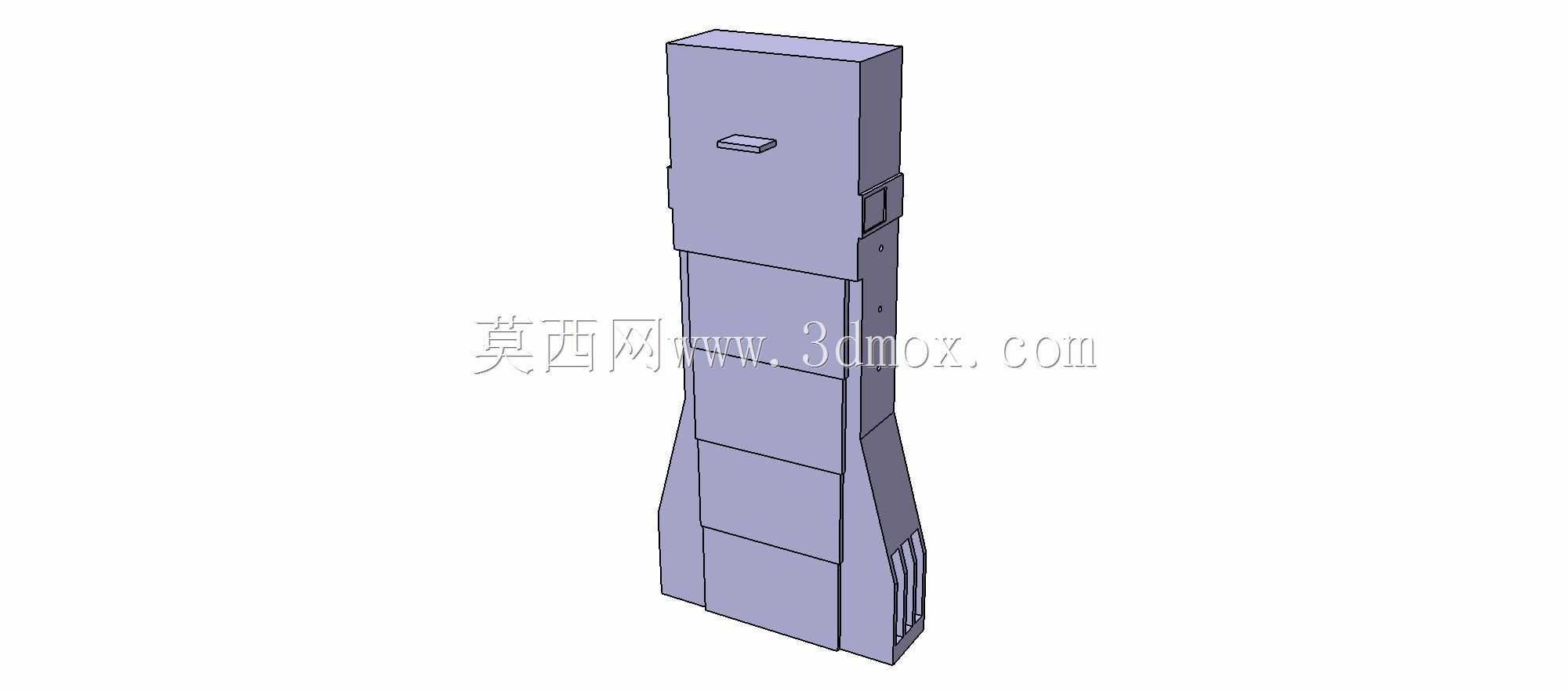

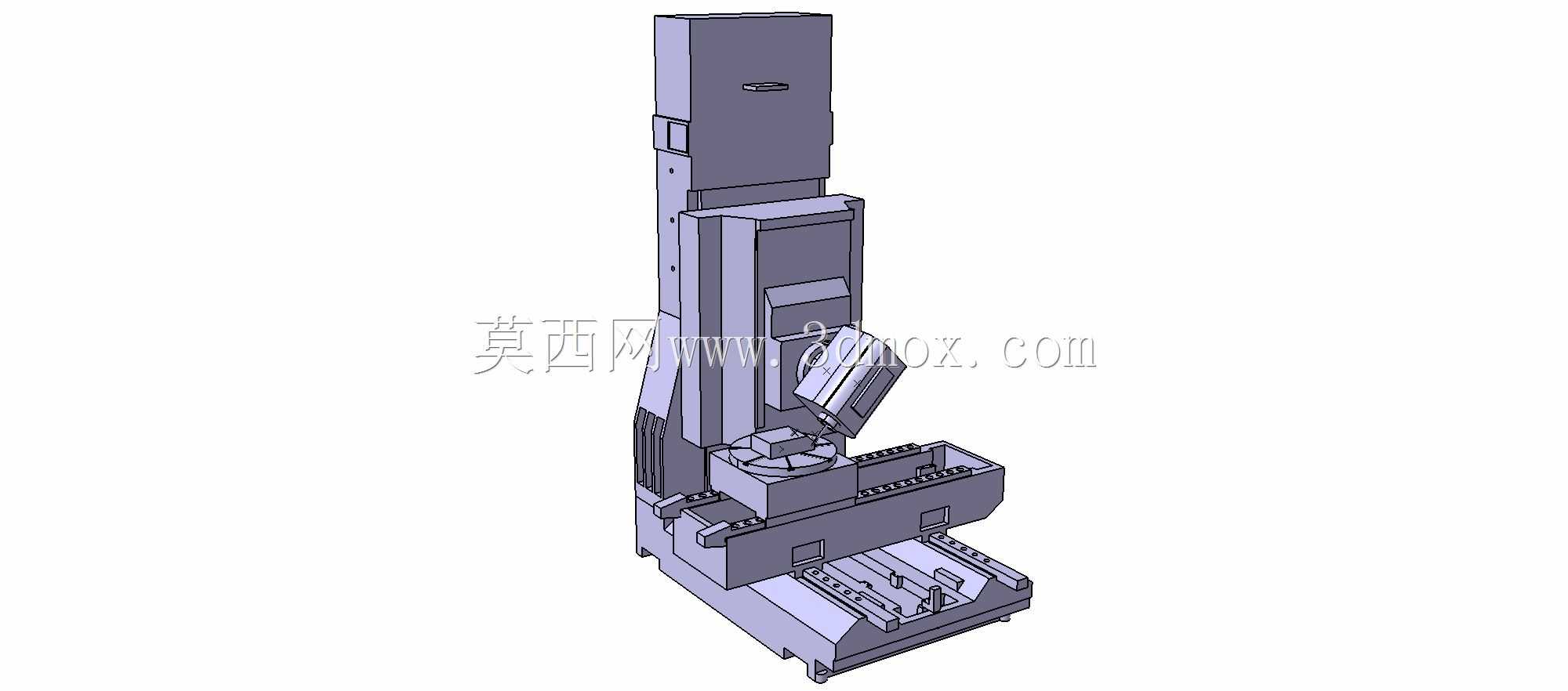

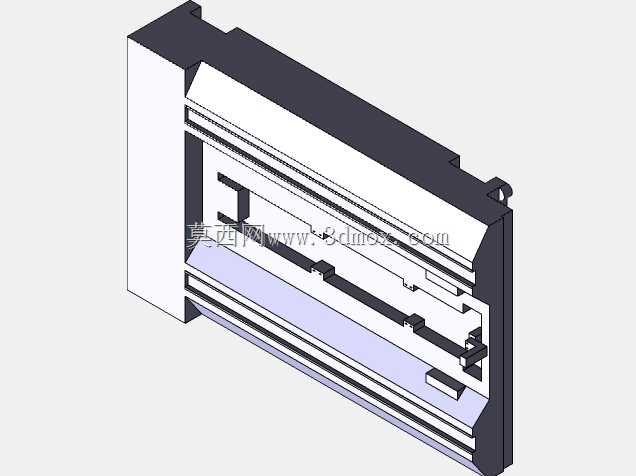

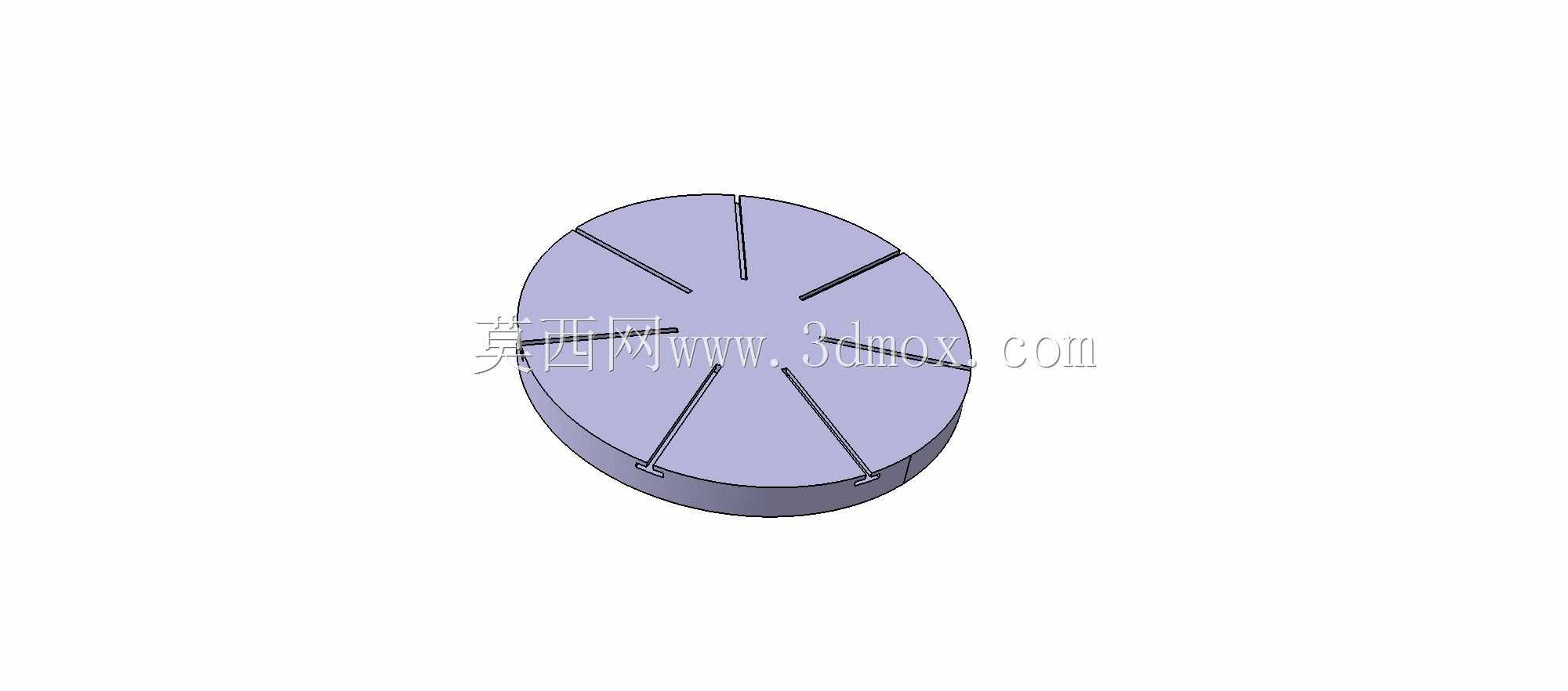

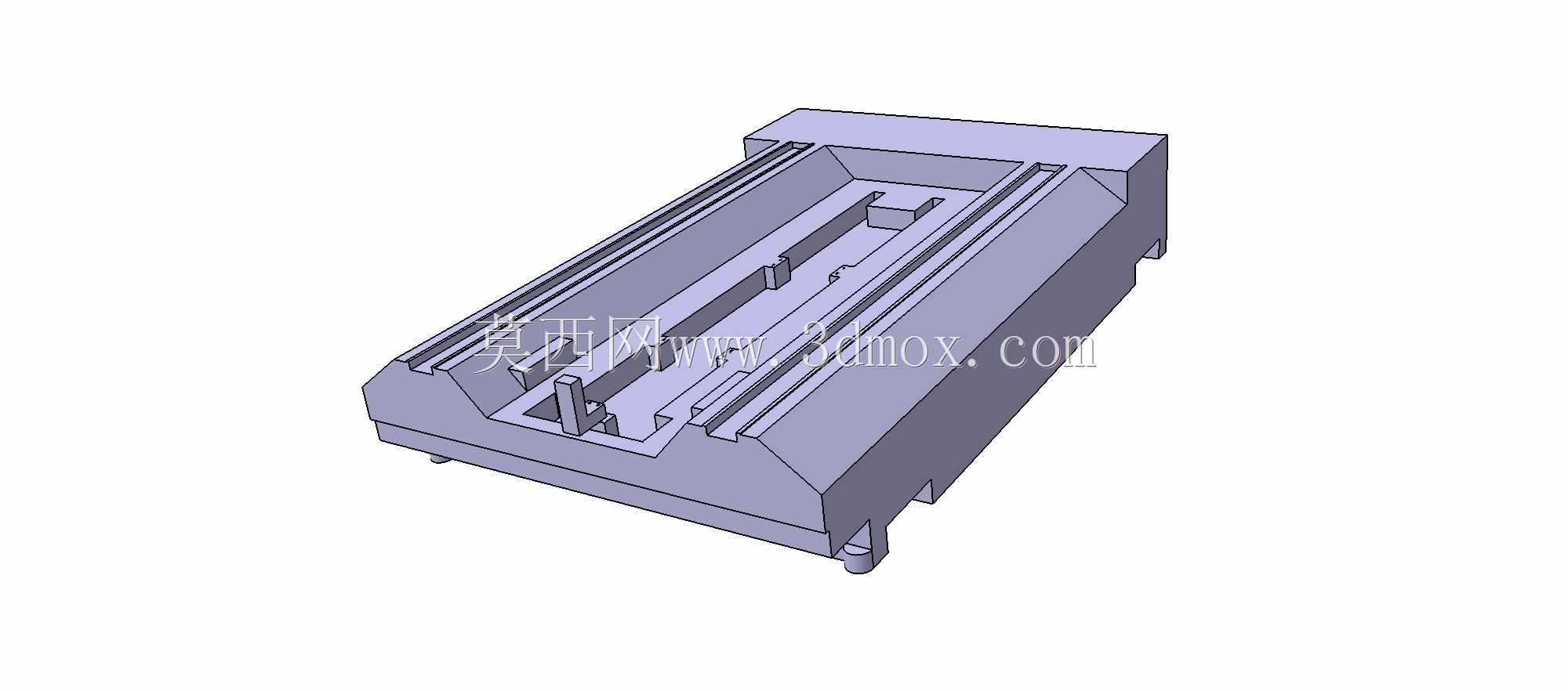

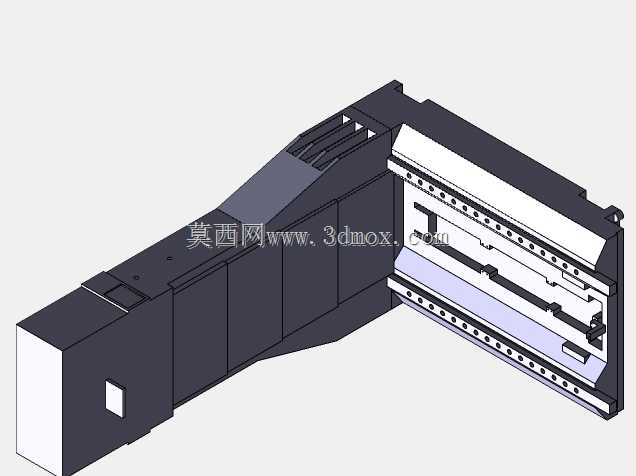

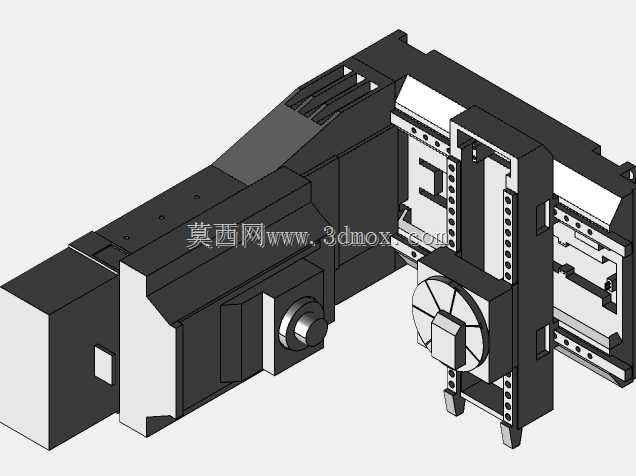

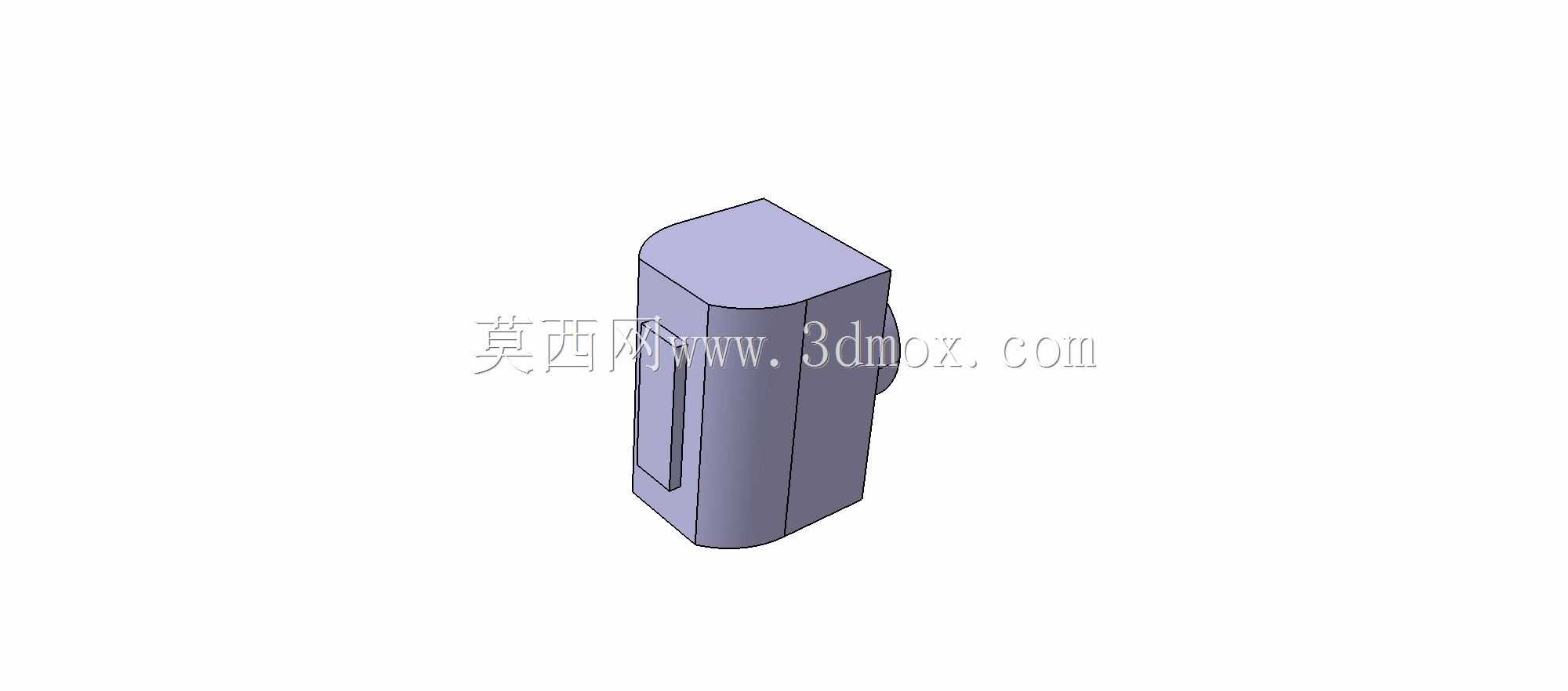

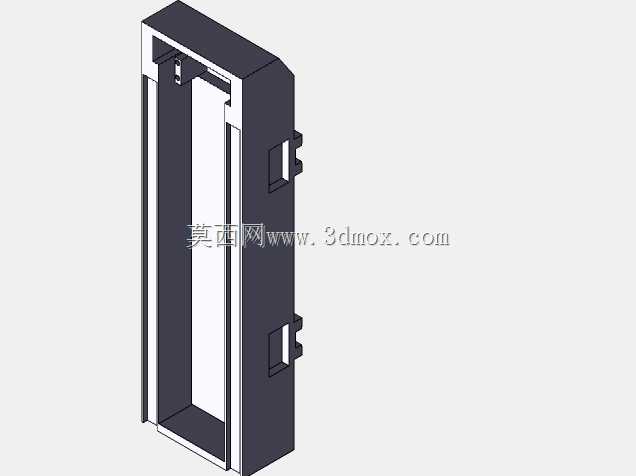

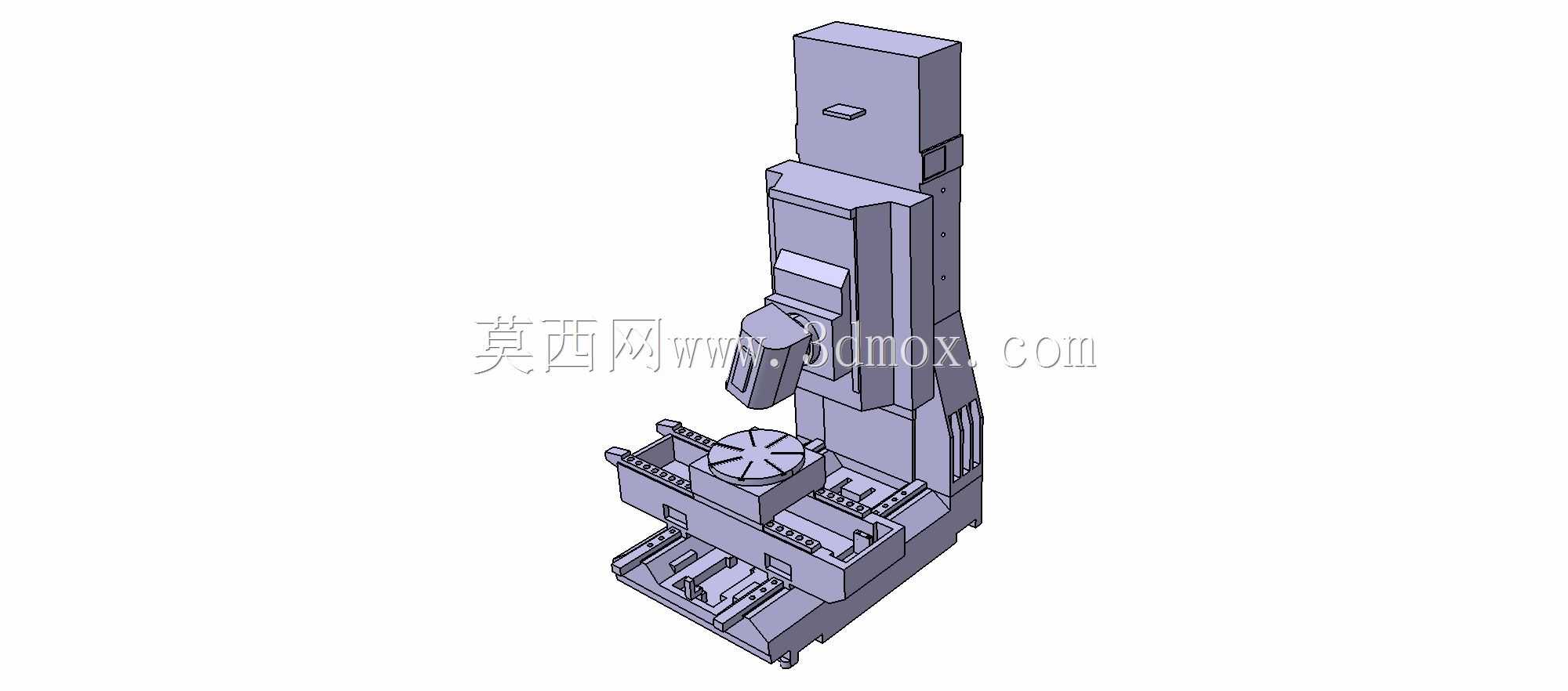

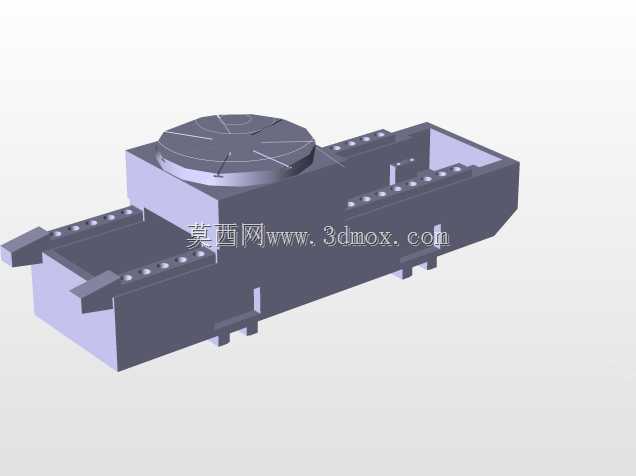

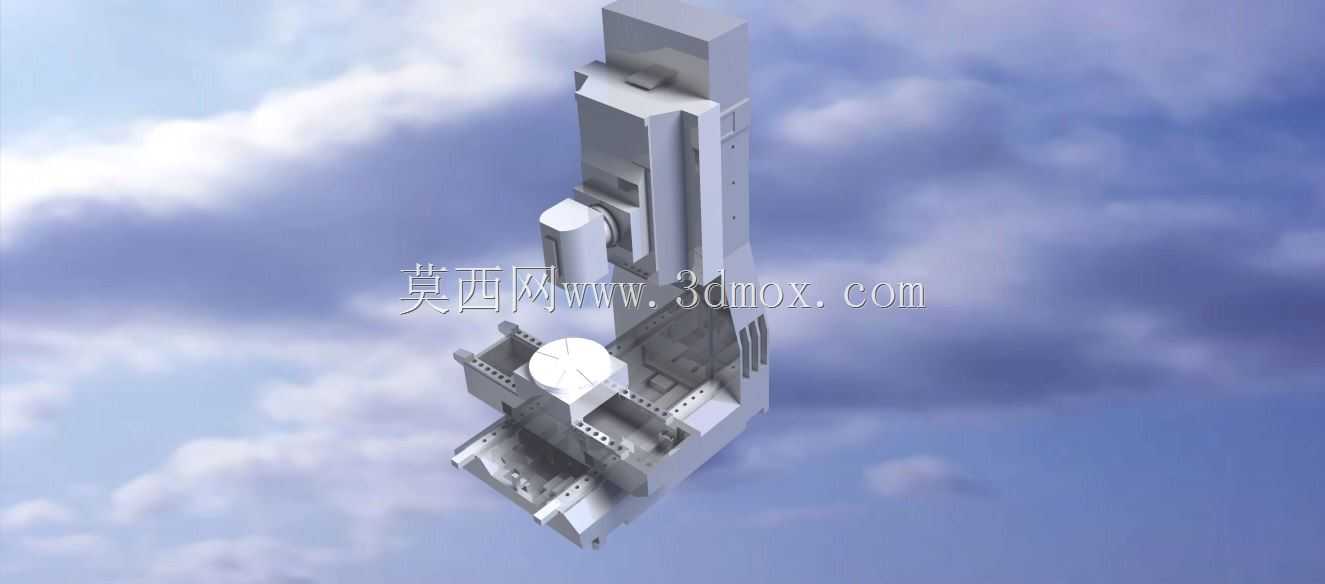

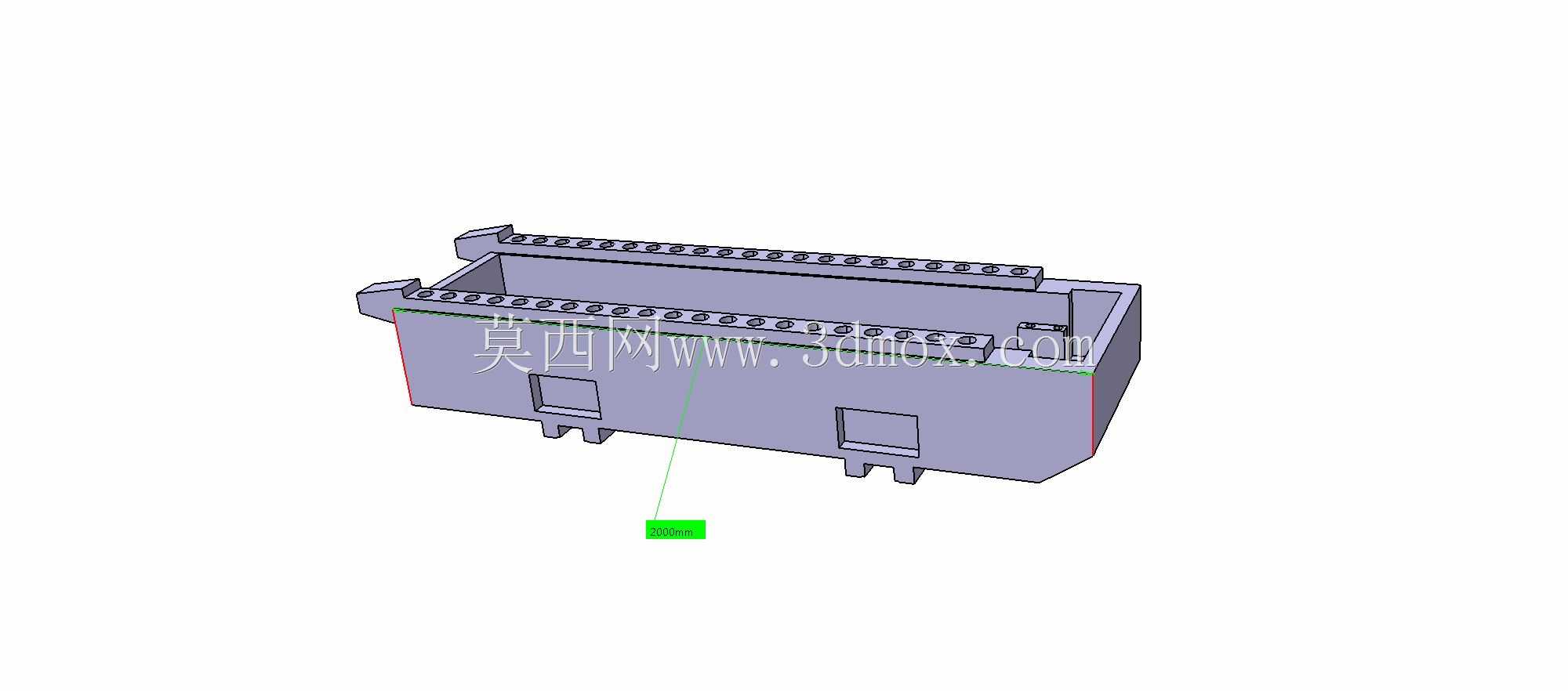

这款五轴数控加工设备主要面向高端精密制造领域的复杂曲面加工场景，可覆盖航空航天结构件、汽车精密模具、医疗植入部件、高精度刀具夹具等多领域的加工需求，能够在单次装夹的前提下完成工件五个自由度的切削加工，有效避免多次装夹带来的定位误差，大幅提升复杂异形零件的加工精度与生产效率。设备采用立式龙门框架搭配摇篮式回转工作台的整体布局，立柱部分采用高刚性箱型筋条结构设计，可有效抵消主轴高速切削时产生的振动，保证长时间重切削工况下的结构稳定性；主轴单元采用大角度摆头结构，可实现绕摆动轴的大角度回转，配合下方可双向回转的工作台，能够完成倒扣面、复杂流道、空间斜孔等传统三轴设备无法加工的结构特征。从结构布局来看，设备的X、Y、Z三个直线轴采用重载线性导轨搭配大导程精密滚珠丝杠的传动组合，导轨安装面经过精密刮研处理，保证全行程内的运动直线度与定位精度，各轴行程覆盖常规中小型精密零件的加工尺寸范围，工作台的承载能力可满足多数有色金属、黑色金属及部分复合材料零件的装夹加工需求。设计过程中充分考虑了设备的安装边界与车间布局适配性，整体底座采用一体化铸造结构，底部预留水平调节螺栓安装位与二次灌浆空间，无需额外制作复杂的安装地基即可完成设备调平固定，设备后侧预留排屑器、冷却系统、电气控制柜的安装接口，可根据实际生产需求适配链板式排屑机、高压内冷系统、在线测头等功能附件。设备的操作面板与防护门布局符合人机工程学要求，操作人员可在设备正面完成工件装夹、程序调试、加工状态观测等全流程操作，全封闭的防护结构可有效阻挡切削液飞溅与金属切屑飞出，兼顾加工安全性与车间环境整洁性。该结构设计在保证五轴联动加工能力的前提下，尽可能优化了设备的整体占地尺寸，既适合中小型精密加工车间的多机排布，也可满足大型制造企业的柔性生产线单元搭建需求，能够适配小批量定制化零件加工与中等批量精密零件的连续生产场景。
