小型台式磨削加工设备结构设计

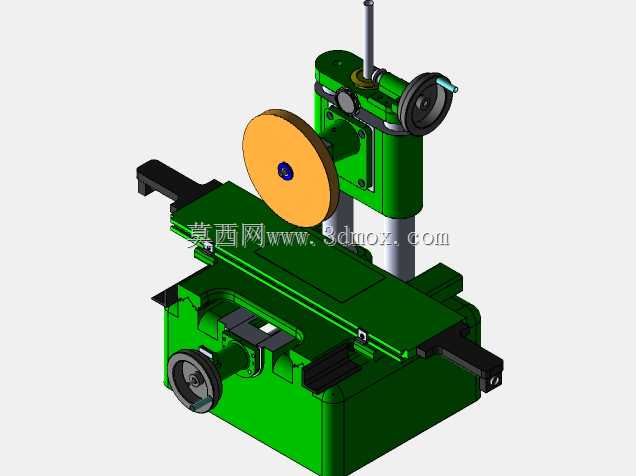

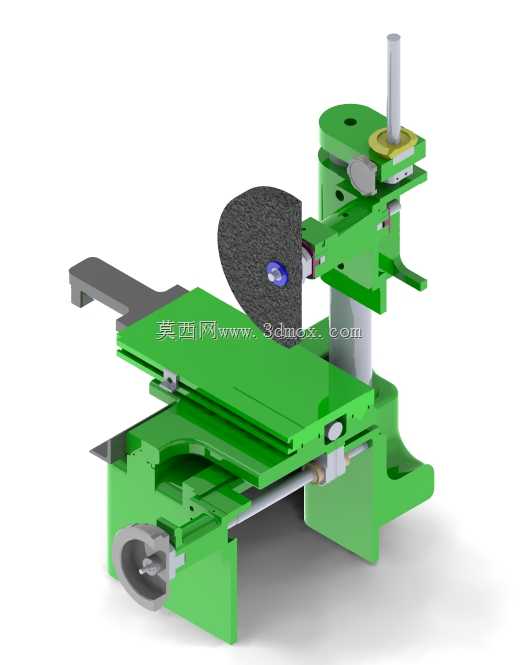

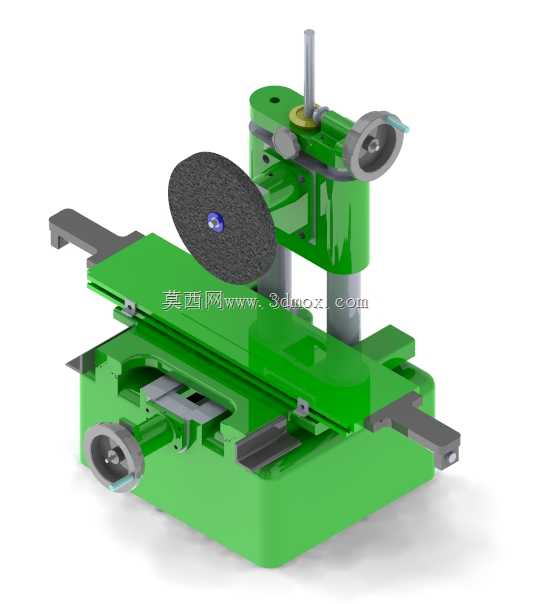

这款小型台式磨削设备主要面向小型加工工坊、五金维修站点、职业院校实训教学以及个人DIY加工场景设计，可满足小尺寸金属工件、小型五金零件、非标定制小构件的平面磨削、端面修磨、刃口打磨等加工需求，能够填补大型磨床无法适配的小空间、小批量、高精度轻加工场景空白，在小型零件修配、刀具刃磨、小工件表面光整加工环节具备极强的实用价值。设备整体采用台式布局结构，底座采用一体化铸铁式结构设计，既能够为整机提供足够的配重稳定性，避免磨削作业过程中出现振动偏移，也预留了工作台面的安装固定孔位，可直接固定在常规钳工工作台或专用操作台上，无需额外制作大型安装基础，整体占地面积不足0.3平方米，能够适配空间有限的作业场景。设备的核心功能模块分为纵向进给工作台、垂直磨削主轴调整机构、砂轮磨削组件三大部分，纵向工作台采用燕尾导轨配合手轮进给结构，操作人员可通过转动手轮精准控制工作台的前后进给量，实现磨削深度的微量调整，导轨面设计有防尘护板结构，能够阻挡磨削碎屑进入导轨配合面，降低日常维护的频次。垂直方向的主轴调整机构可实现砂轮组件的高度升降与角度微调，既能够适配不同厚度工件的磨削加工需求，也可通过角度调整完成斜面、斜口类特殊结构的磨削作业，调整手轮带有刻度标识，可实现0.02毫米级的精准进给控制，满足小型零件的高精度加工要求。砂轮组件采用标准平行砂轮配置，配套有砂轮防护罩结构，能够阻挡磨削过程中飞溅的碎屑与磨粒，保障作业安全，主轴部位设计有标准安装接口，可根据加工需求更换不同粒度的砂轮、抛光轮等作业附件，拓展设备的适用加工范围。整机的操作控件全部集中在设备前部与侧部的易操作区域，操作人员无需俯身或探身即可完成全部进给调整操作，符合人体工程学设计要求，设备的传动结构全部采用封闭防护设计，既能够避免碎屑进入传动部件造成磨损，也能够防止操作人员误触运动部件引发安全事故。在安装边界设计上，设备底部的安装孔位采用通用孔距设计，可适配市面上绝大多数常规钳工台的安装尺寸，外接动力接口采用标准工业电源配置，无需额外配置专用供电线路，接入常规车间市电即可启动作业，设备整体重量控制在合理区间，既保证了作业稳定性，也可满足小范围移动转场的使用需求。
