矿用防腐高压径向离心风机结构设计

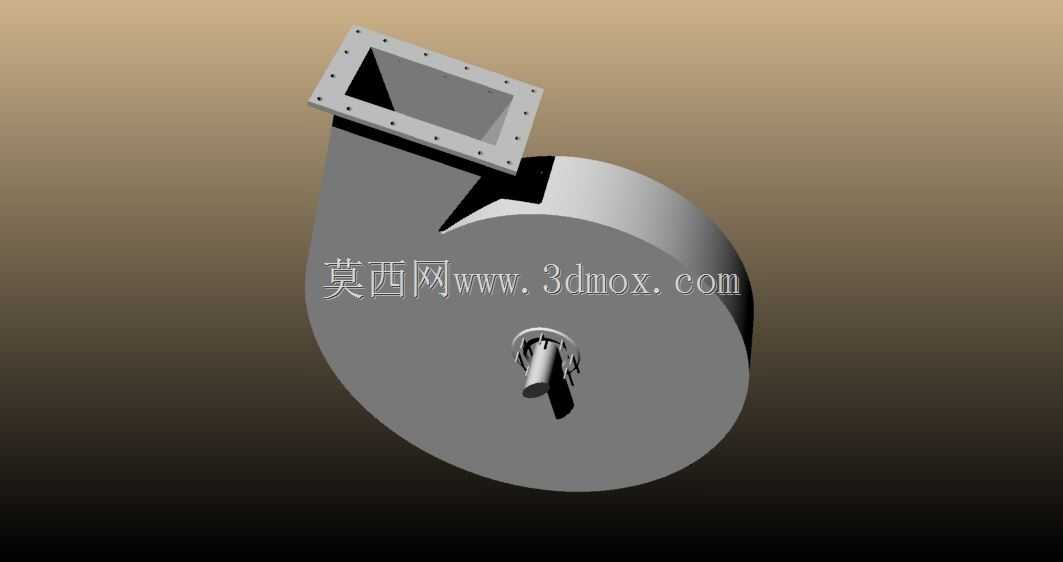

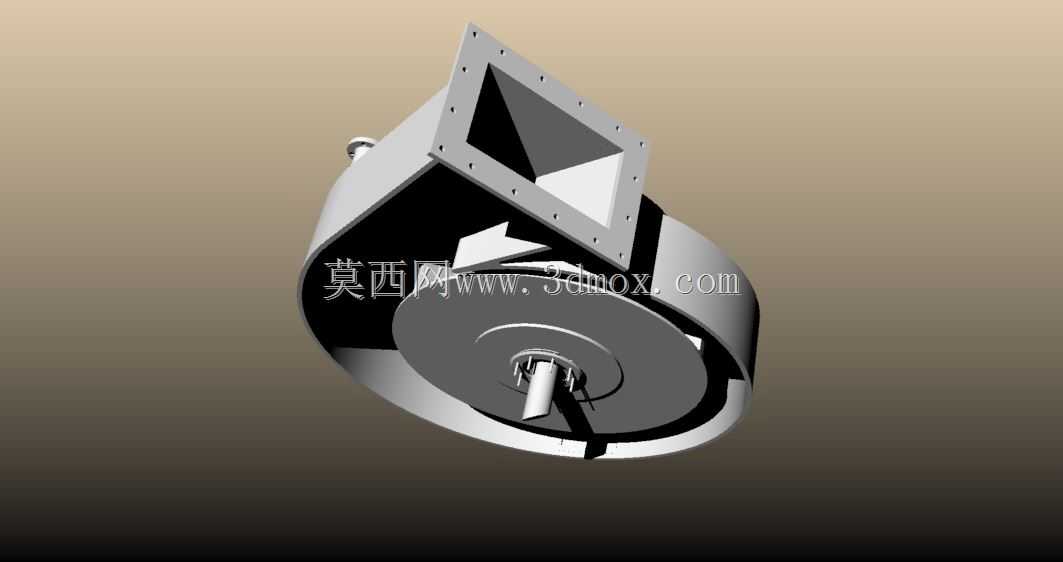

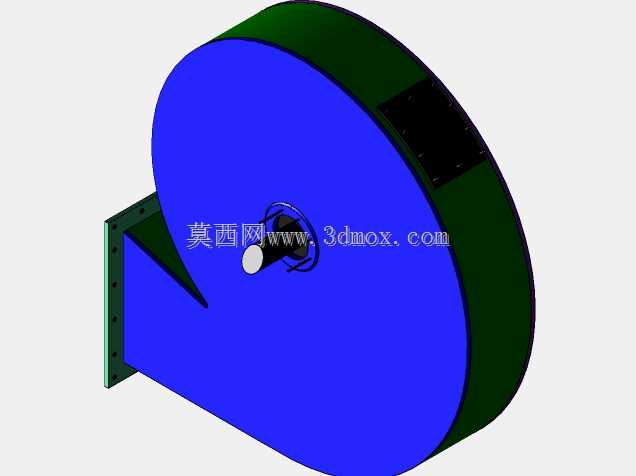

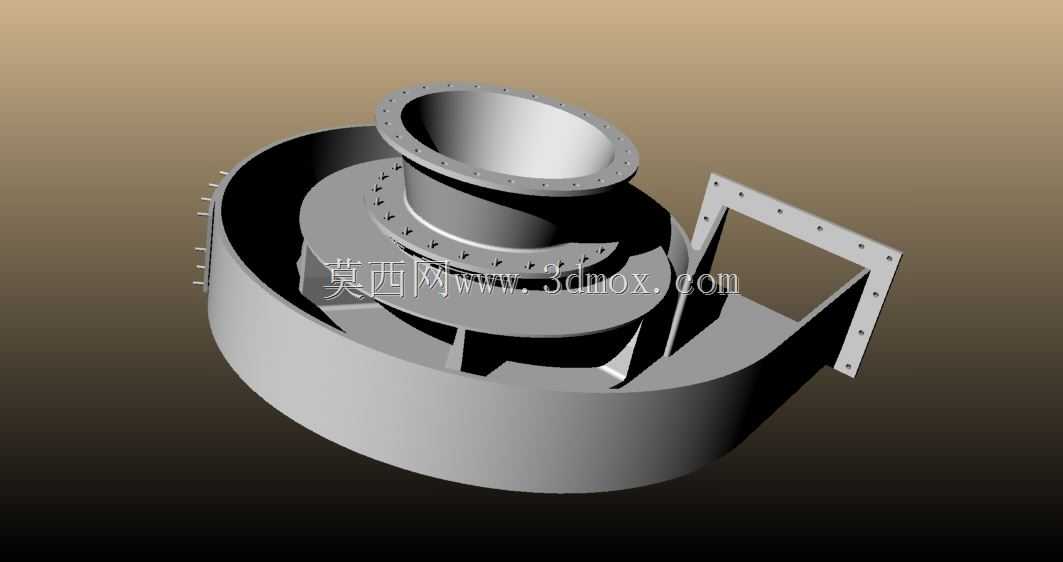

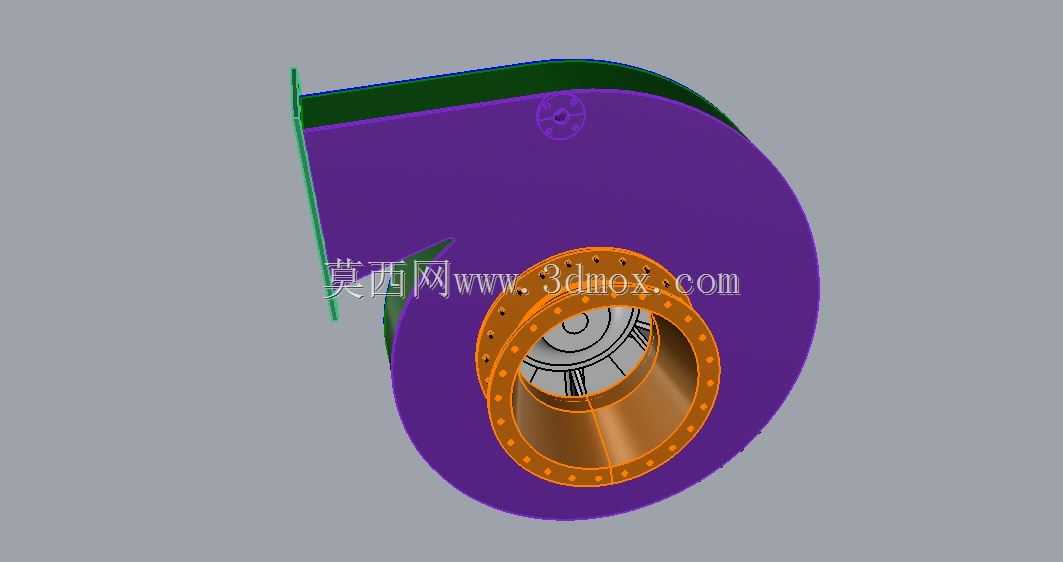

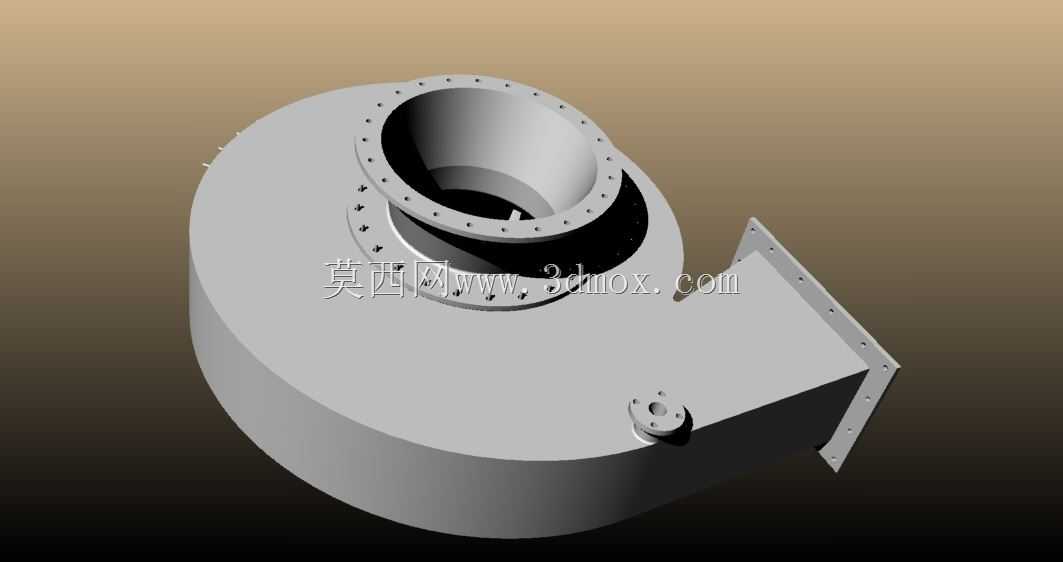

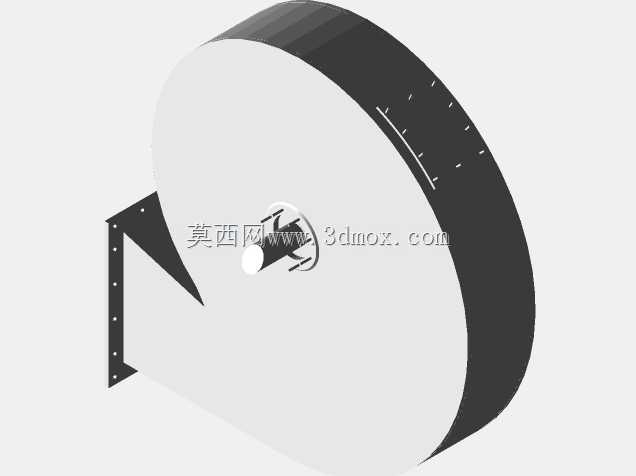

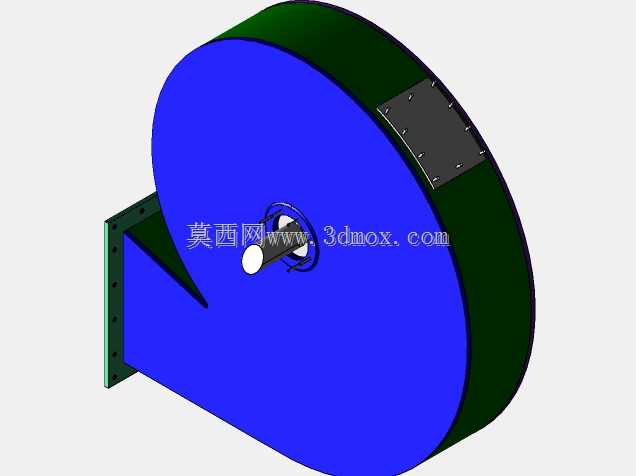

这款径向离心风机主要面向采矿作业面、化工生产车间的腐蚀性气体处理场景设计，核心作用是抽取并输送裹挟腐蚀性烟雾、粉尘颗粒的污染空气，将其送入后续空气过滤系统完成净化处理，避免有害介质在作业区域积聚，保障生产环境的空气安全。设备采用玻璃钢作为主体壳体材质，从材料层面适配高腐蚀工况的使用需求，相比普通钢制风机，能够长期抵御酸碱类雾气、腐蚀性粉尘的侵蚀，大幅延长设备在恶劣工况下的无故障运行周期，减少日常维护更换的频次。从功能设计来看，设备采用径向出风的蜗壳结构，叶轮运转时可形成稳定的高压风压，能够克服长距离通风管道、过滤单元的风阻，保证含尘含腐气流的稳定输送，蜗壳型线经过流体优化设计，气流在壳体内流转时的紊流损失被有效降低，运转过程中的气动噪音得到合理控制。结构设计上，进风口采用带螺栓孔的法兰连接结构，可直接与现场送风管道、过滤设备的对接法兰匹配安装，法兰端面预留的密封槽可配合密封垫片实现连接位置的气密性保障，避免输送过程中有害气体泄漏。蜗壳侧面预留的安装支座点位，可适配不同角度的安装固定需求，无论是墙面挂载、支架支撑还是设备集成安装都能找到对应的固定位置，安装边界充分考虑了工业现场的复杂布置条件，不需要额外制作复杂的转接构件即可完成部署。出风口采用平直段设计，可直接对接方形通风管道，减少变径转接带来的风阻损耗。设备整体结构紧凑，蜗壳的圆弧过渡设计既保证了气流的顺畅流转，也避免了尖锐结构造成的应力集中，玻璃钢壳体的一体成型工艺也让壳体本身的结构强度得到保障，即使在高压送风工况下也不会出现壳体变形、接缝开裂的问题。叶轮部分采用与壳体适配的防腐材质制作，叶片的弧度设计经过气动校核，在保证风压风量满足设计要求的同时，降低了叶轮运转时的动平衡偏差，减少设备运转过程中的振动传递，延长配套轴承部件的使用寿命。在实际应用中，这款风机既可以作为矿山井下作业面的局部通风除尘设备，抽取工作面产生的矿尘与爆破后残留的腐蚀性烟气，也可以接入化工车间的 centralized 空气净化系统，作为系统的动力源将车间内的挥发腐蚀性气体、工艺粉尘抽送至过滤净化单元，经过滤处理后的洁净空气可直接达标排放或回流至车间内循环使用，适配多种工业通风净化场景的使用需求。
