辊道通过式四抛丸喷砂清理设备

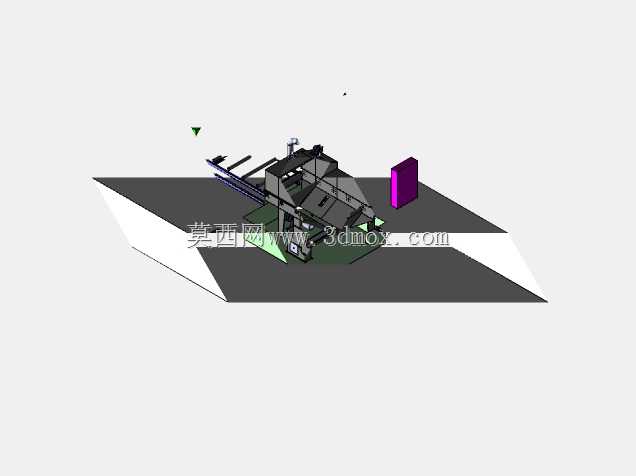

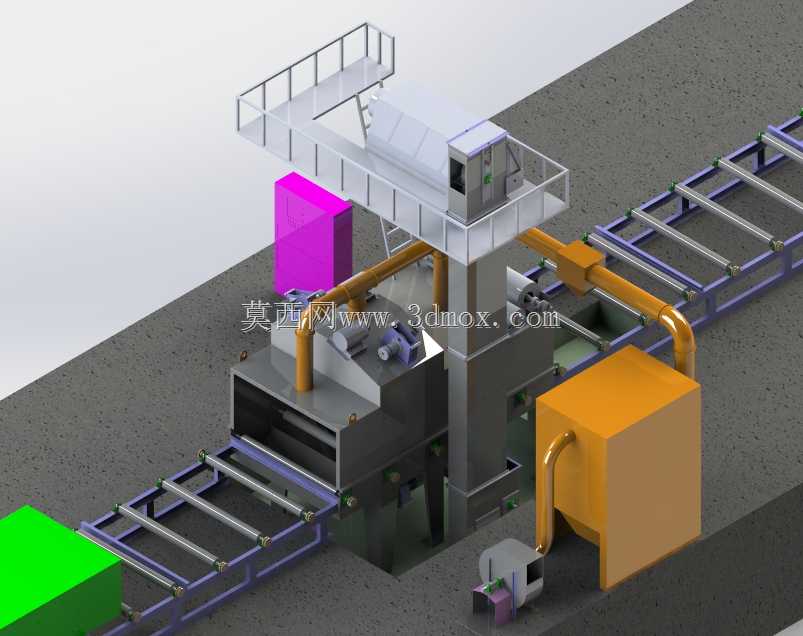

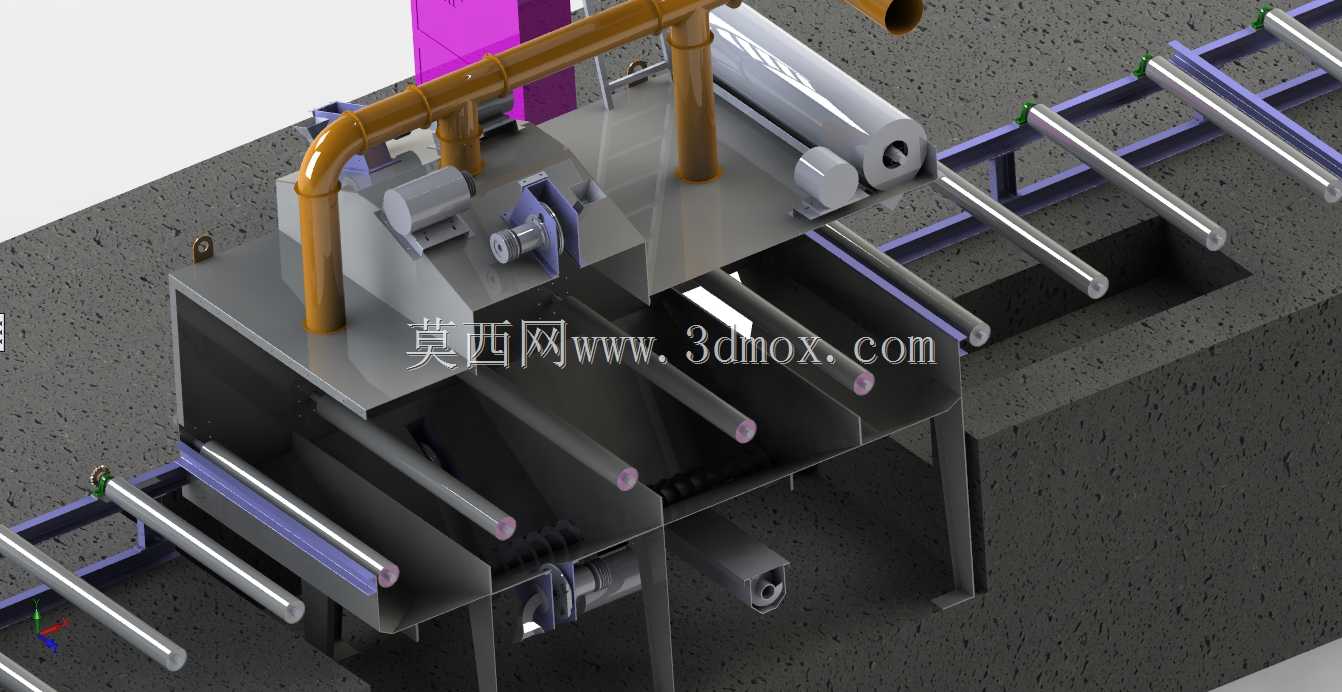

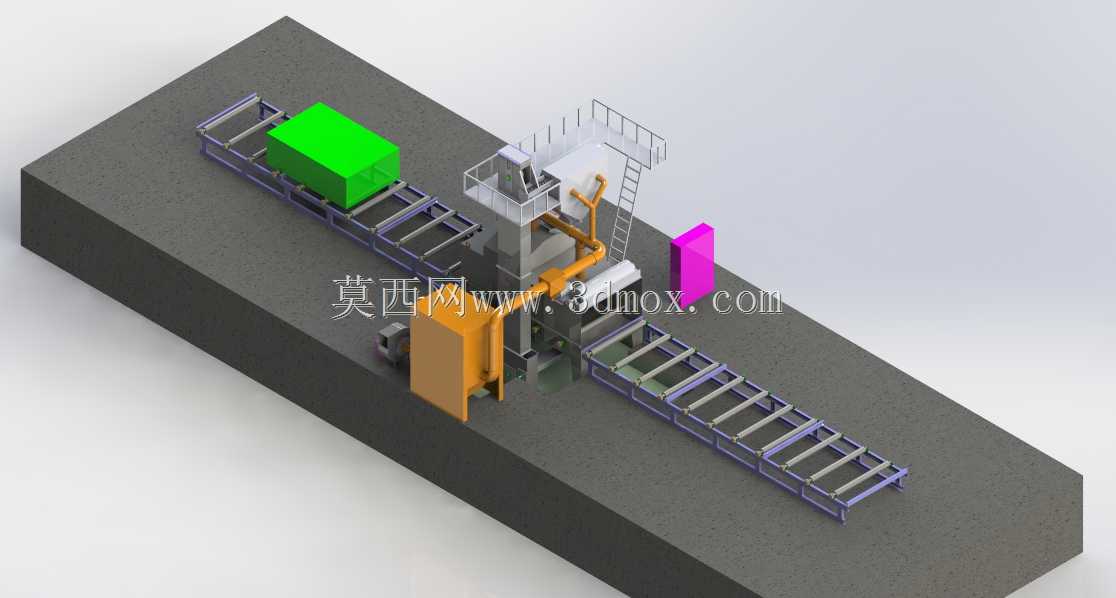

该设备为辊道连续通过式喷砂清理装备，主要面向金属加工、钢结构制造、工程机械零部件生产等场景，用于完成各类型钢、焊接结构件、板材类工件的表面氧化皮去除、锈蚀层清理、表面粗糙度均匀化处理，可适配涂装前预处理、焊接应力消除前表面整备、工件表面毛化增附等多类生产工序，能够适配连续化批量生产的产线节拍，无需工件频繁上下料周转，可直接对接前后段切割、焊接、涂装工位形成连贯生产流。设备整体采用长条形贯通式布局，核心由进料辊道段、封闭清理舱体、多组喷砂作业单元、丸料回收分选系统、出料辊道段、配套防护检修结构组成，进料与出料端的辊道采用等间距托辊排布，托辊间距根据常规待处理工件的最小支撑跨度设计，可避免小型工件在输送过程中卡滞、掉落，辊道输送速度可根据工件清理要求做无级调节，适配不同锈蚀程度、不同清理等级要求的工件加工需求。清理舱体为全封闭焊接钢结构，内壁铺设耐磨防护衬板，避免高速弹丸持续冲刷造成舱壁磨损失效，舱体顶部设置带安全护栏的检修平台与直爬梯，方便运维人员定期进入舱体检修喷砂嘴、更换易损衬板、清理分选筛网积渣。四组喷砂单元采用错位排布设计，分别对应工件的上、下、左、右四个作业面，可保证工件通过舱体时所有外表面都能被弹丸流均匀覆盖，无清理死角，配套的丸料回收管路将喷出的弹丸与剥离的氧化皮、锈渣一同输送至分选单元，通过风选与筛分结合的方式分离完整可用弹丸与废渣，可用弹丸重新送入喷砂单元循环使用，废渣则集中收集至集尘桶统一处理，大幅降低磨料消耗与现场粉尘污染。设备整体安装需预留足够的前后输送操作空间，地面需做硬化承重处理，对应舱体、辊道的安装位置预设地脚固定点位，外接配套除尘系统的管路接口需做密封处理，避免作业过程中粉尘外溢影响车间环境，设备进料端与出料端可根据产线需求对接自动上料、下料机械手，进一步提升整线自动化程度，降低人工操作的劳动强度与安全风险。
