工业用斜式斗提输送作业设备结构

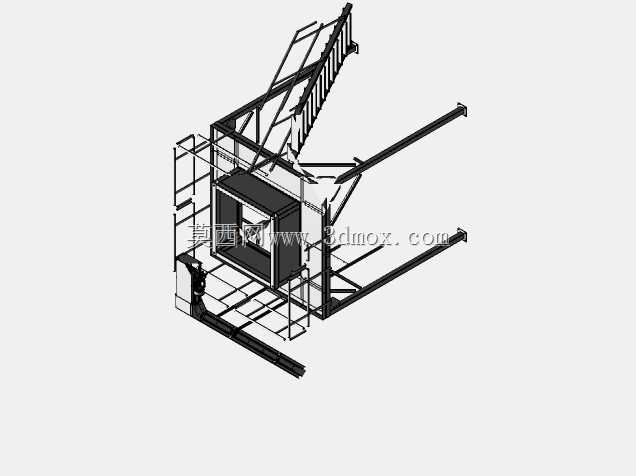

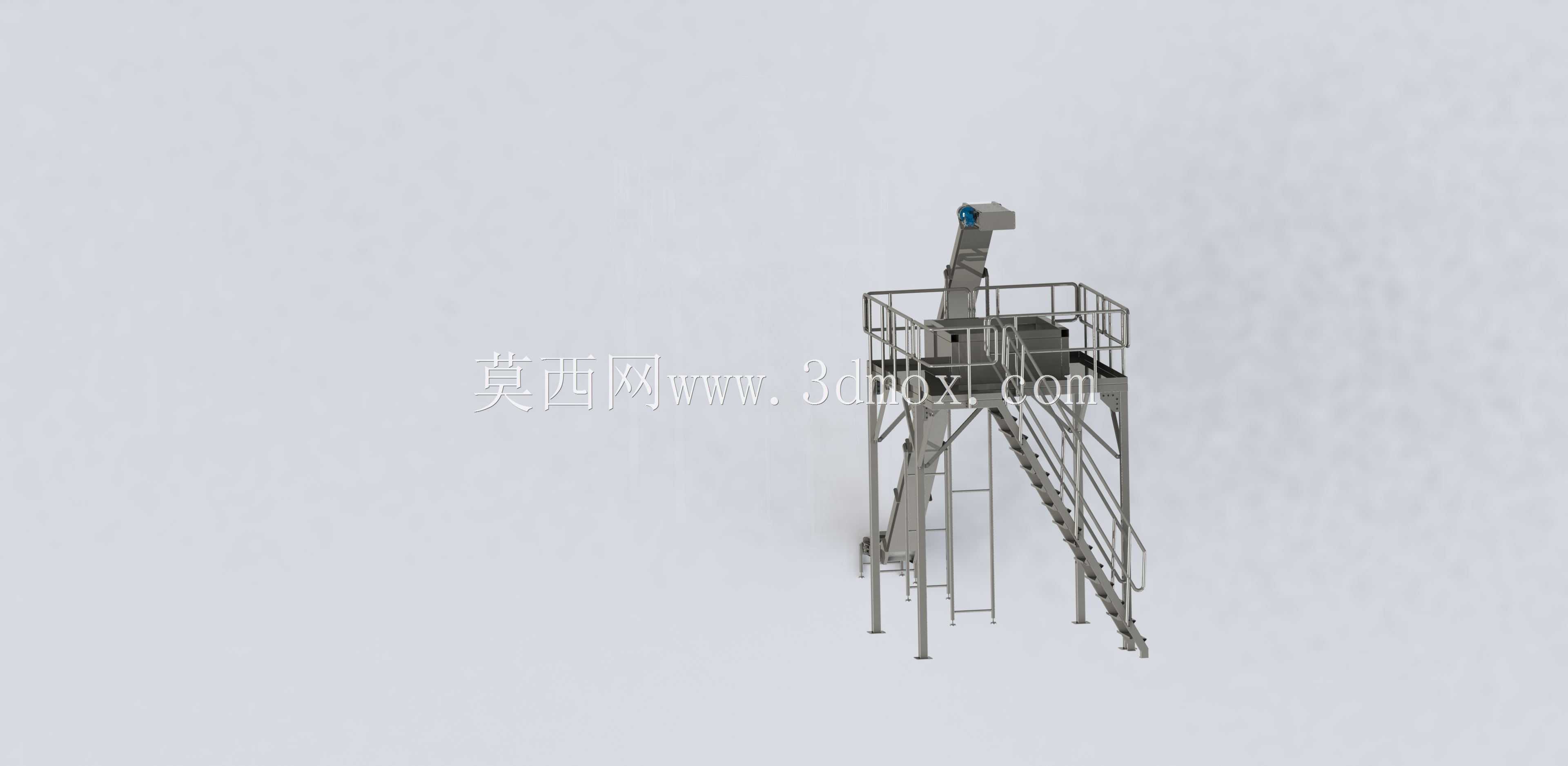

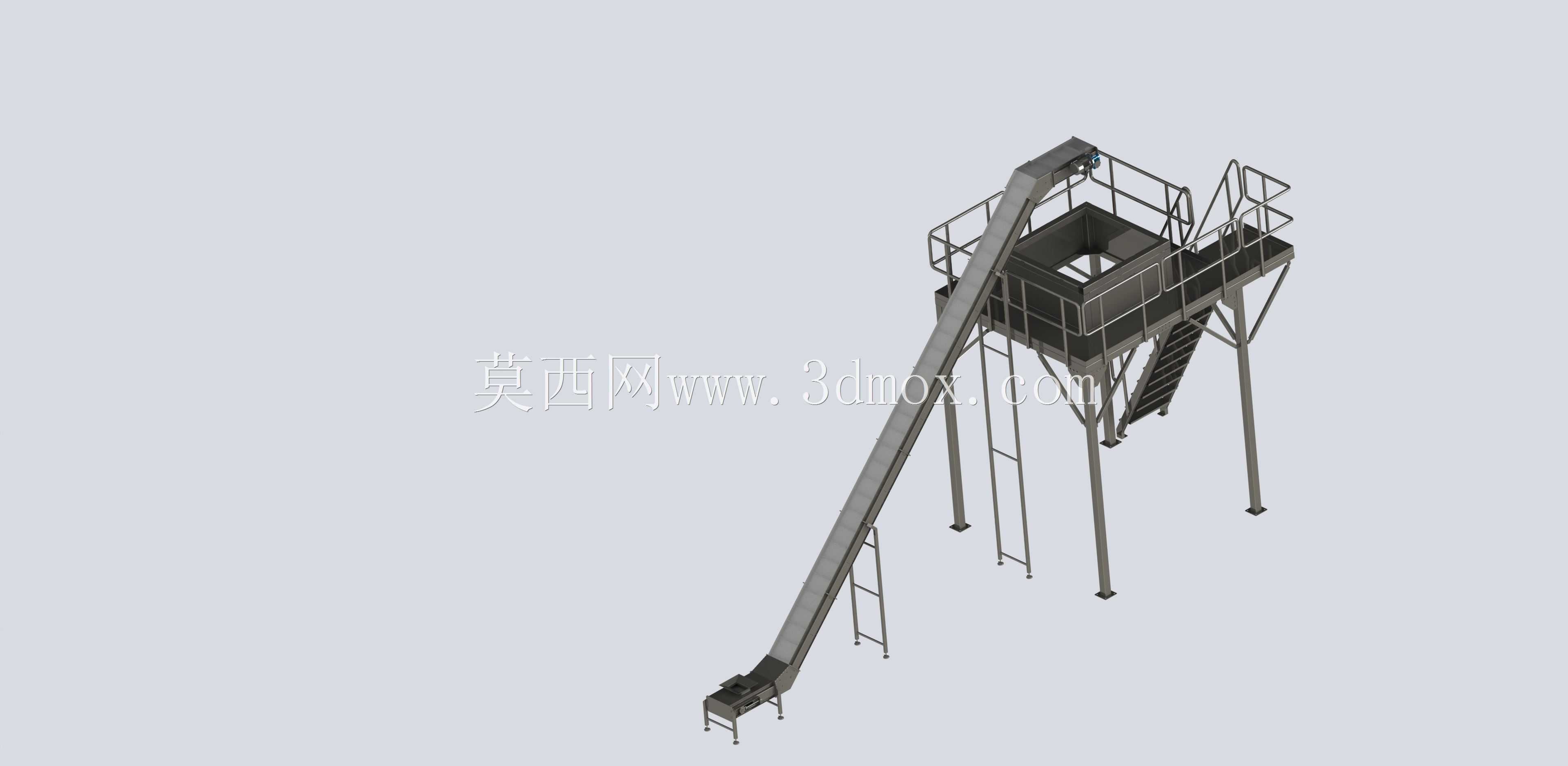

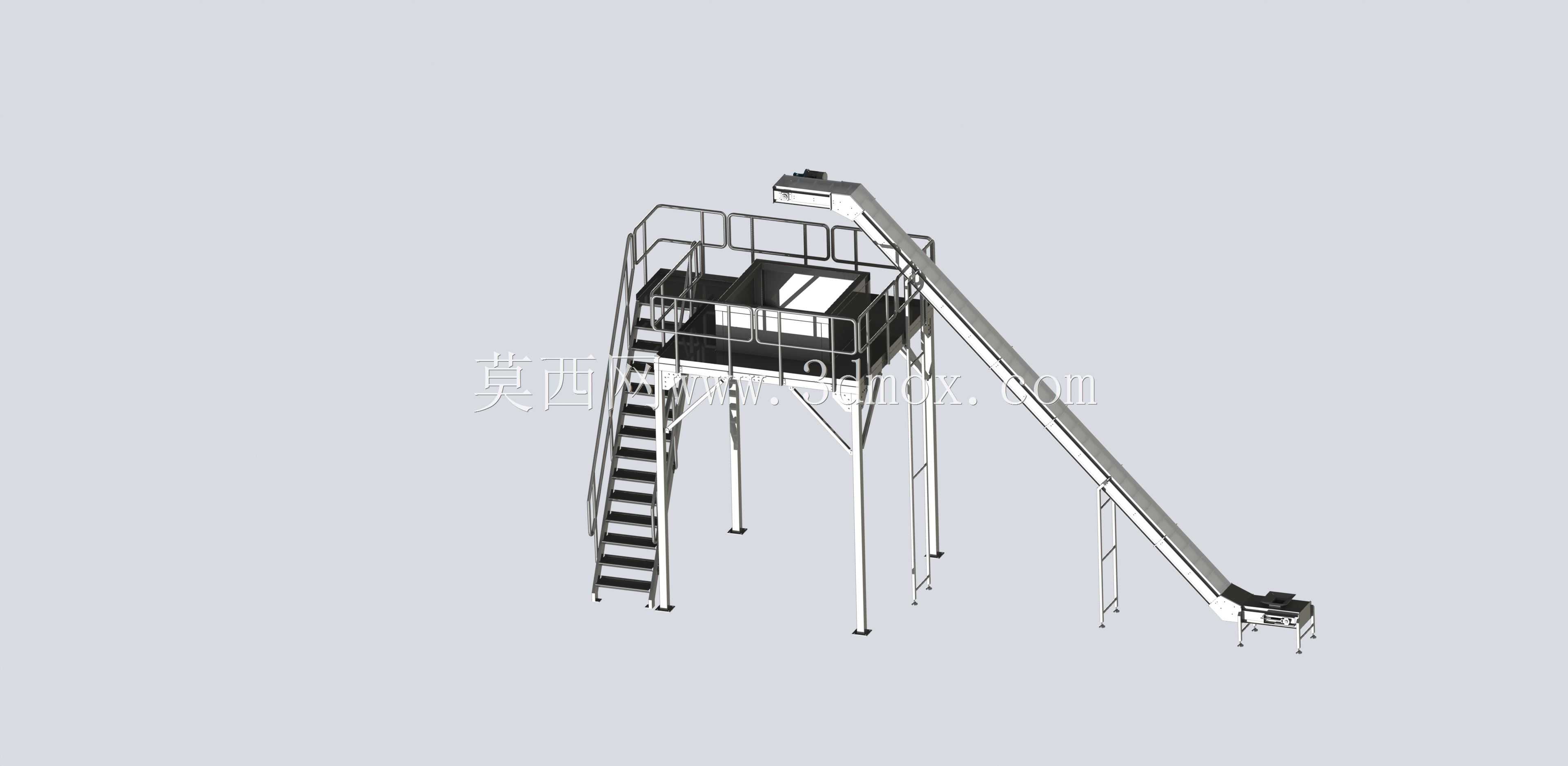

该设备为斜置式斗式提升输送装置，主要应用于粮食加工、建材生产、化工原料转运、矿山散料处理等行业的生产作业场景，承担散状、颗粒状、小块状物料的垂直加斜向连续提升转运任务，可将低位堆放的物料稳定输送至高位料仓、加工设备进料口或下一工序的输送线入口，解决生产流程中不同高度工位间的物料高差转运需求，适配粉状、颗粒状、小块状等流动性较好的散料输送作业，可有效降低人工上料的劳动强度，提升连续化生产的物料转运效率。设备整体采用钢架焊接结构作为主体承载框架，框架底部设置多根可调式支撑支腿，可根据安装地面的平整度调整支腿高度，保证设备整体安装后的水平度与运行稳定性，支腿底部预留地脚螺栓安装孔，可通过膨胀螺栓与混凝土地面完成固定，避免设备运行过程中出现晃动或位移。设备主体输送段采用斜向布置形式，倾斜角度结合散料的自然安息角设计，可避免物料在提升过程中出现滑落、撒料的问题，输送段顶部设置驱动端总成，内置驱动滚筒与动力单元，尾部设置张紧装置，可根据输送胶带或链条的使用磨损情况调整张紧度，保证牵引构件运行时的张紧力处于合理区间，避免出现打滑、跑偏等运行故障。设备上部设置带安全护栏的操作检修平台，平台周边设置高度符合安全规范的防护栏杆，预留足够的检修操作空间，方便运维人员定期对驱动端、料斗构件进行检查、维护与易损件更换，平台旁设置直爬梯，爬梯配备防护笼，保障运维人员上下通行的安全。输送构件采用间隔布置的料斗结构，料斗在牵引构件带动下完成舀料、提升、卸料的连续作业循环，设备顶部设置卸料导槽，可将提升至高位的物料精准导入下游接料设备，减少物料撒落与粉尘外溢。设计过程中充分考虑设备的安装边界条件，整体结构采用模块化拆分设计，各钢架段可在生产车间完成预制后运输至现场进行拼装，降低现场安装的作业难度与施工周期，设备整体宽度控制在合理范围内，可适配多数生产车间的通道运输与工位安装空间要求，无需对现有厂房结构进行大规模改造即可完成布设。设备运行过程中动力传输平稳，料斗运行轨迹经过精准校核，可保证物料在提升全程无卡滞、无撒漏，整体结构兼顾运行稳定性与运维便捷性，可适配多行业散料连续生产的高差输送需求。
