单电机驱动皮带式反转输送设备

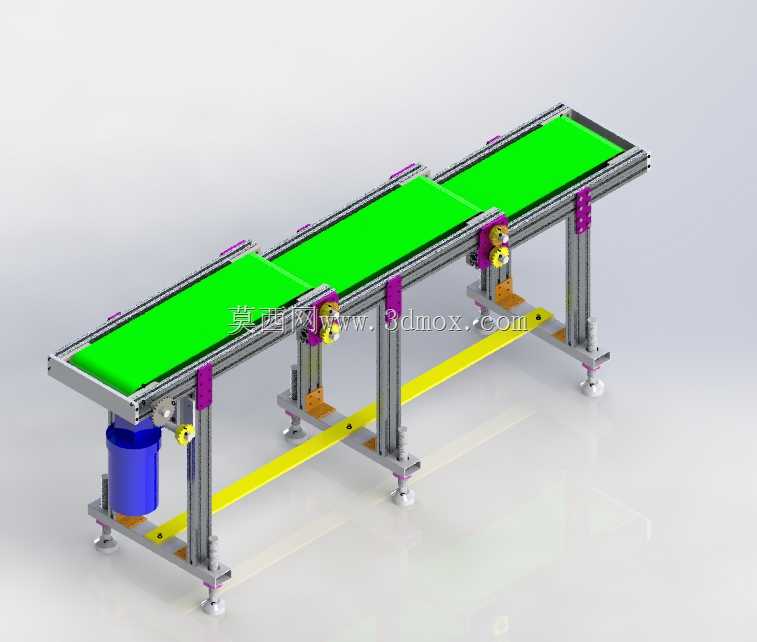

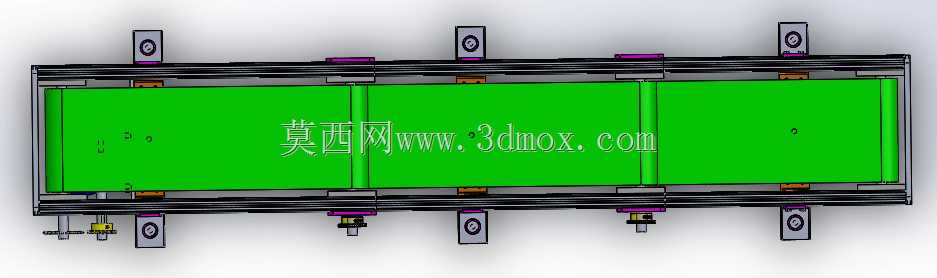

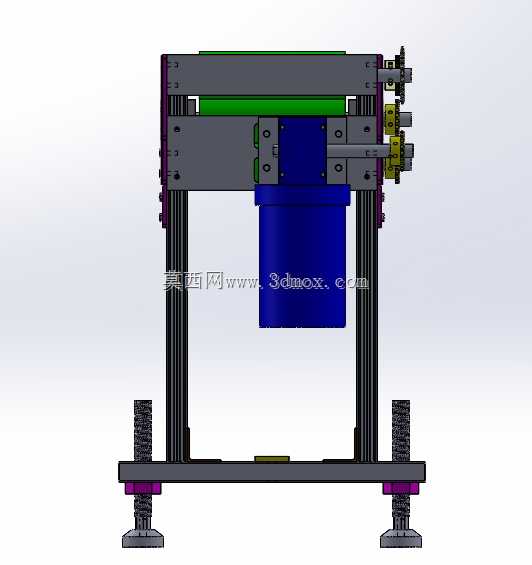

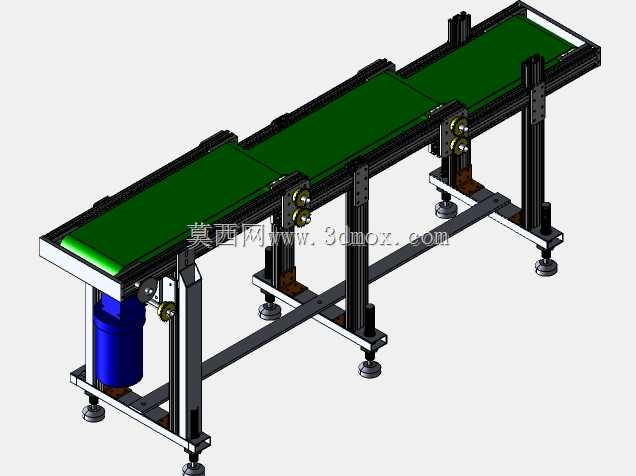

该款输送设备主要面向3C电子组装、轻工产品包装、小型零部件加工等生产场景，可嵌入自动化生产线的中段衔接工位，解决相邻工序间物料反向流转的输送需求，尤其适配产线布局紧凑、无法布置转弯输送机构的车间环境，能够在直线排布的工位间实现物料的反向回传，无需额外增设转角输送单元，有效压缩产线的横向占用空间。设备采用单电机集中驱动的结构设计，通过底部同步传动带将动力传递至各段输送辊筒，实现多段皮带面的同步反向运转，相比多电机独立驱动的反转输送结构，既减少了电气控制的接线点位，也降低了多电机同步校准的调试难度，日常运行过程中动力输出一致性更强，不会出现多段输送面速度差导致的物料偏移、卡滞问题。设备机架采用工业铝型材拼装搭建，搭配可调节脚杯作为支撑结构，安装时可根据现场地面的平整度调整脚杯高度，保证输送面整体处于水平状态，避免物料输送过程中出现侧滑偏移；铝型材机架自带的T型槽结构可灵活加装光电传感器、挡停机构、导向护栏等附属配件，适配不同尺寸物料的输送定位需求。输送面采用绿色防静电PVC皮带，可满足电子元器件、塑料壳体等易产生静电损伤的物料输送要求，皮带表面平整摩擦力适中，既能保证物料输送过程中不打滑，也不会对物料表面造成刮擦损伤。设备整体采用三段式皮带排布结构，相邻段皮带衔接处间隙控制在极小范围，可平稳输送尺寸较小的片状、盒状物料，不会出现小件卡入缝隙的问题；驱动电机布置在设备端部下方，通过张紧机构可灵活调整传动带的张紧度，长期运行出现皮带松弛时无需拆解主体结构即可完成张紧调节，日常维护操作十分便捷。设备的支撑立柱与横梁采用标准铝型材连接件锁紧固定，整体结构刚性充足，运行过程中无明显晃动，输送速度可通过配套调速器在合理区间内灵活调整，适配不同生产节拍的物料输送需求，可独立作为小型物料的反向回传设备使用，也可多台拼接组成长距离的往复输送线，适配多样化的产线布局需求。
