镗床配套万向角度铣头结构设计

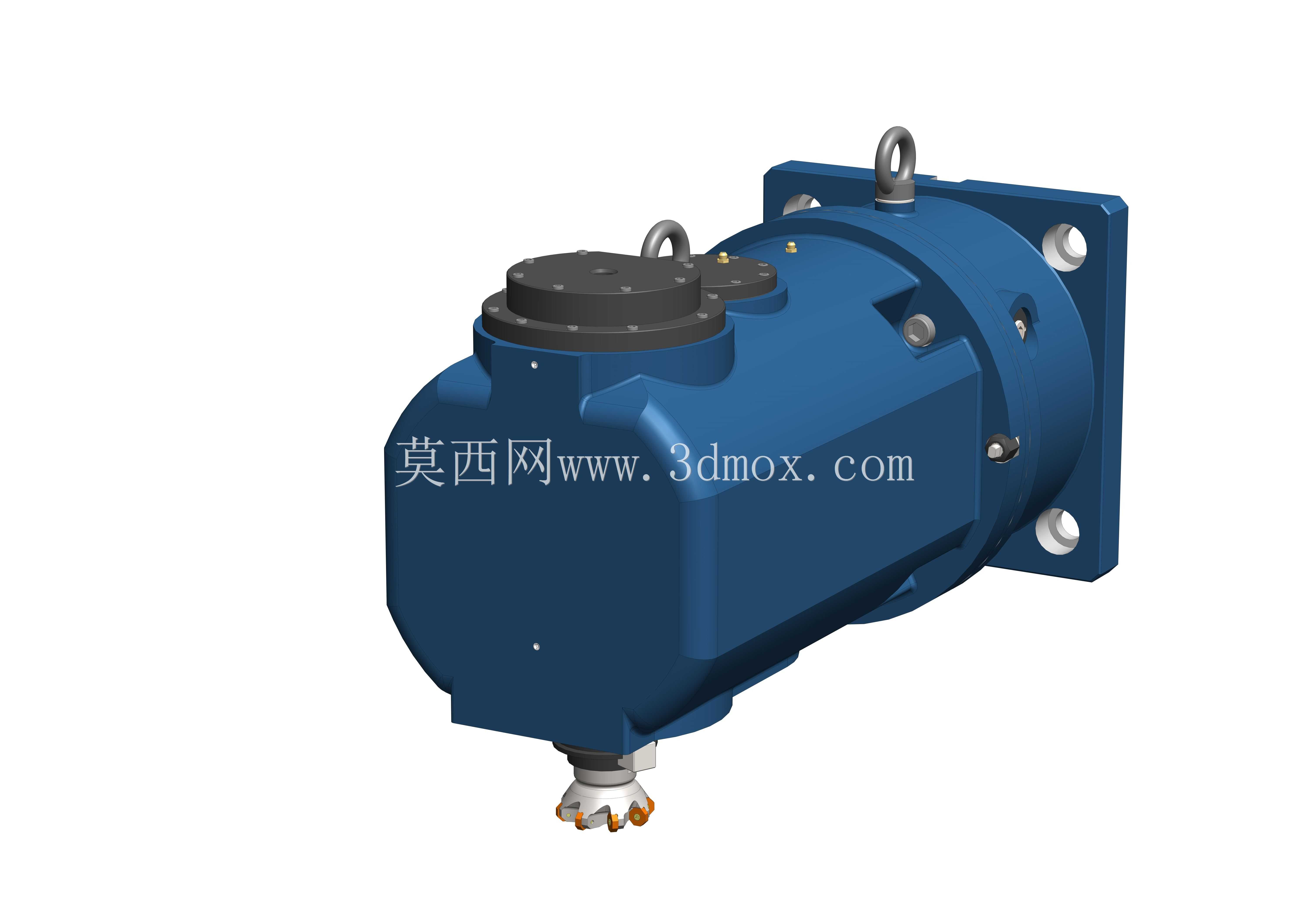

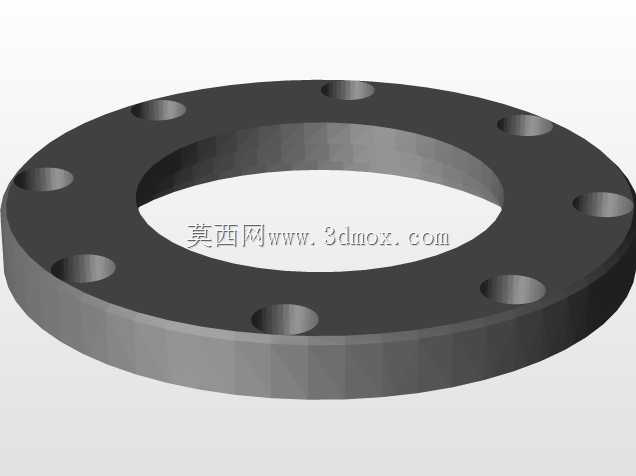

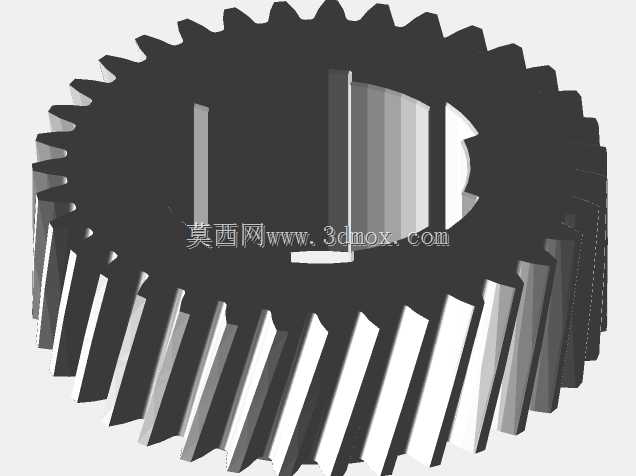

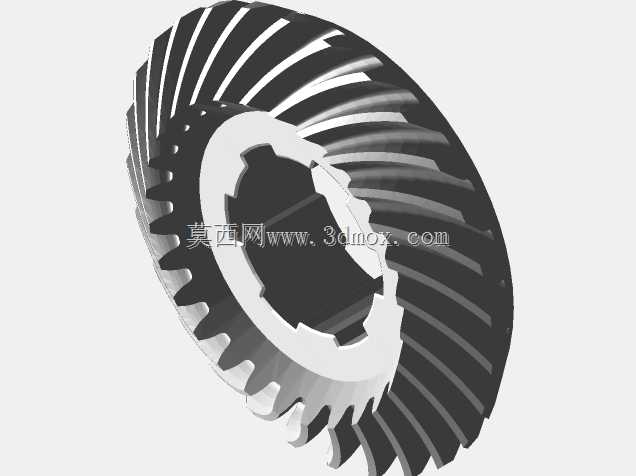

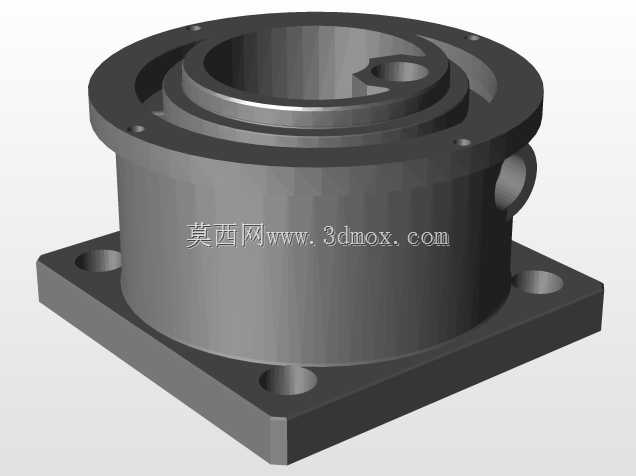

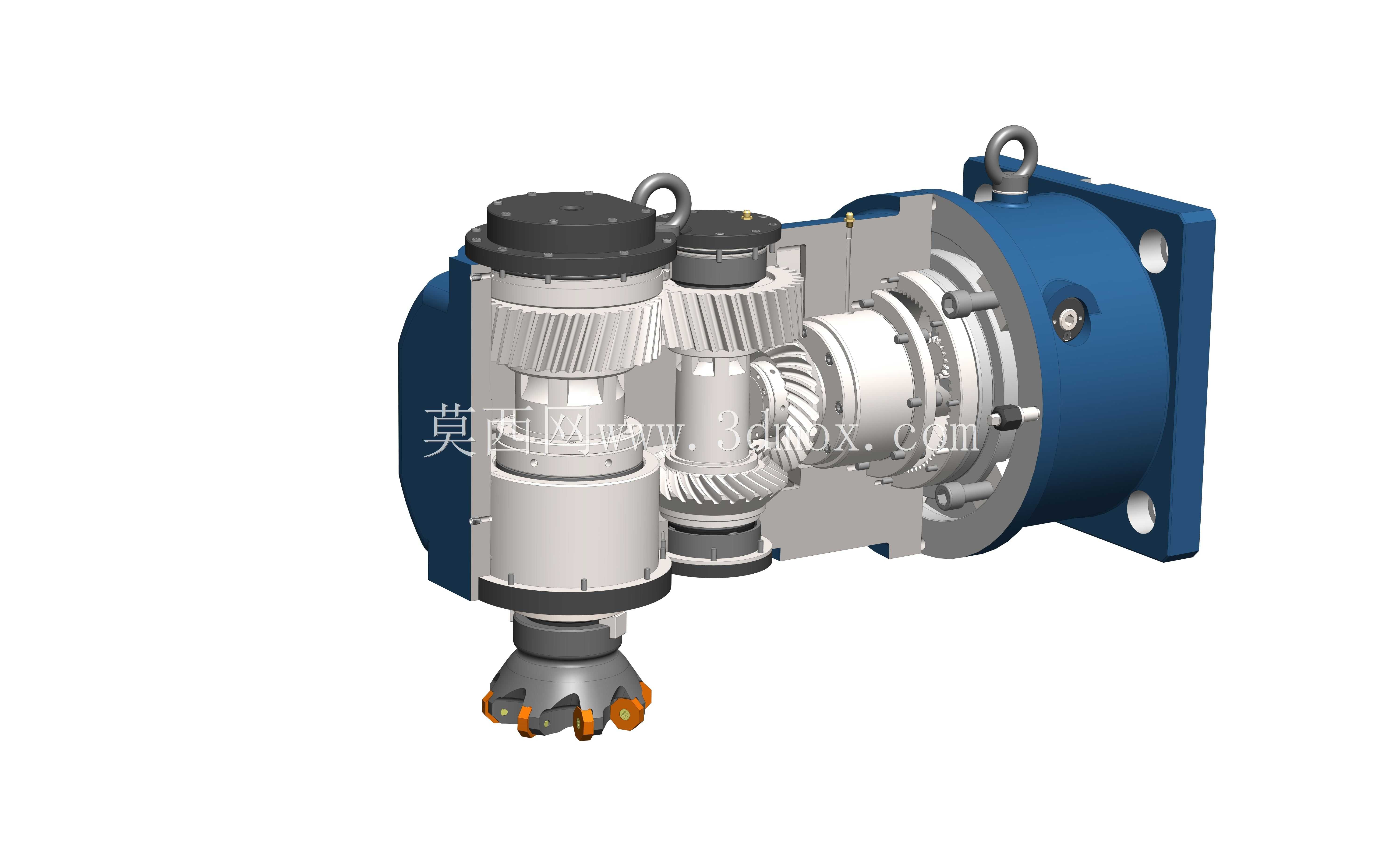

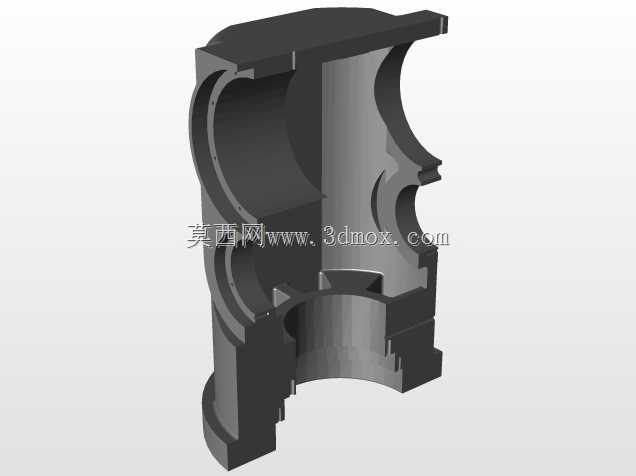

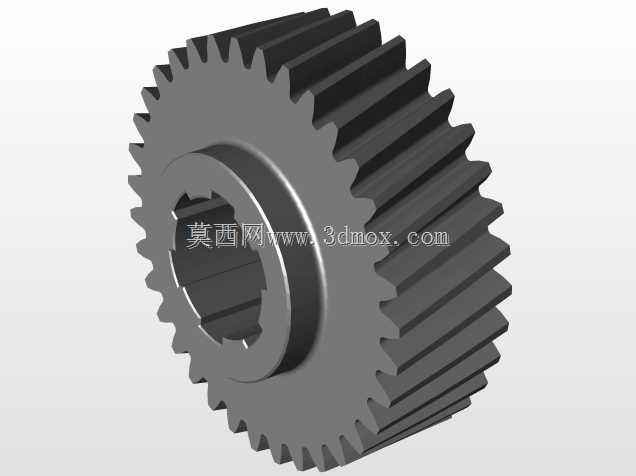

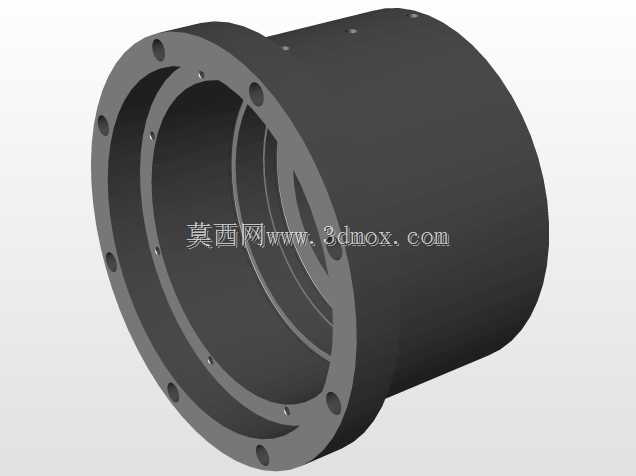

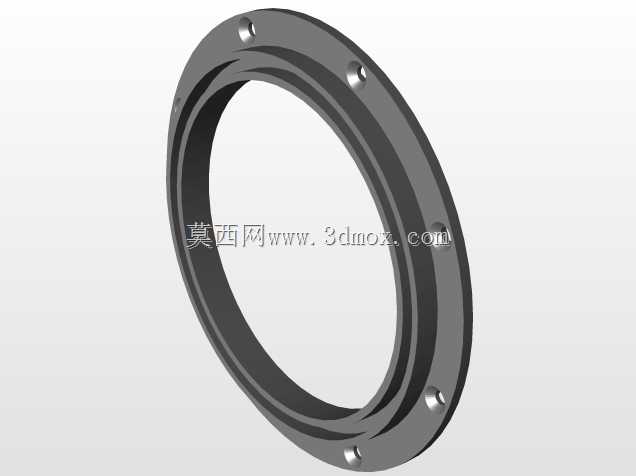

这款铣头作为镗床的核心配套功能附件，主要应用于重型机械加工、大型箱体零件制造、工程机械结构件加工等场景，能够在不改变工件装夹姿态的前提下，拓展镗床的加工角度范围，完成传统主轴直连加工无法覆盖的侧面、斜面、异形孔系、复合角度平面的铣削与镗削加工，大幅减少大型工件的二次装夹次数，有效降低装夹找正带来的形位公差累积，提升复杂结构件的加工精度与生产效率。从实际加工用途来看，该铣头可适配不同规格的铣刀、镗刀，完成平面铣削、沟槽铣削、台阶孔镗削、倒角加工、异形轮廓铣削等多类加工工序，在风电法兰加工、重型减速机箱体制造、船舶柴油机零件加工等领域有着广泛的应用空间，能够帮助生产车间在不新增大型多轴加工设备的前提下，拓展现有镗床的加工能力，降低设备投入成本。从功能特性来看，该铣头采用多级螺旋锥齿轮与圆柱斜齿轮组合的传动结构，传动过程中啮合平稳、承载能力强，能够传递大扭矩切削载荷，满足重型铣削工况下的动力输出需求；壳体采用高强度铸铁材质，具备优异的刚性与减震性能，可有效抑制大切深加工时的振动，提升加工表面质量；输出端配置标准刀具接口，可快速适配不同类型的加工刀具，换刀操作便捷；顶部设置吊装环结构，方便铣头在机床上的安装、拆卸与转运，适配车间日常的工装切换作业。在设计思路上，该结构充分考虑了实际加工中的受力特性，传动齿轮采用斜齿与锥齿组合布局，在有限的结构空间内实现了动力的转向传递与转速匹配，各传动轴承位的设计预留了足够的支撑跨度，可承受切削过程中的径向与轴向复合载荷；密封结构采用多重迷宫式密封设计，可有效阻挡加工过程中的切削液、金属切屑进入传动腔体内部，延长内部传动零件的使用寿命；润滑通道的布局贴合各传动副的润滑需求，可保证高速运转状态下齿轮与轴承的充分润滑，降低运转磨损。从外形尺寸与安装边界来看，该铣头采用法兰式安装结构，安装法兰的连接孔位与标准镗床主轴端面尺寸匹配，安装时可直接与镗床滑枕端面定位连接，定位精度可靠；整体外形结构紧凑，在保证内部传动结构强度的前提下，尽可能压缩了径向与轴向尺寸，可深入工件内部腔体完成加工，避免加工过程中与工件、夹具发生干涉；输出端刀具中心与安装法兰的定位基准保持严格的位置精度，安装后无需复杂找正即可保证加工的位置精度，能够适配大部分常规镗床的安装空间要求，无需对原有设备进行大规模改造即可完成装配使用。
