锤片式饲料粉碎加工设备结构设计

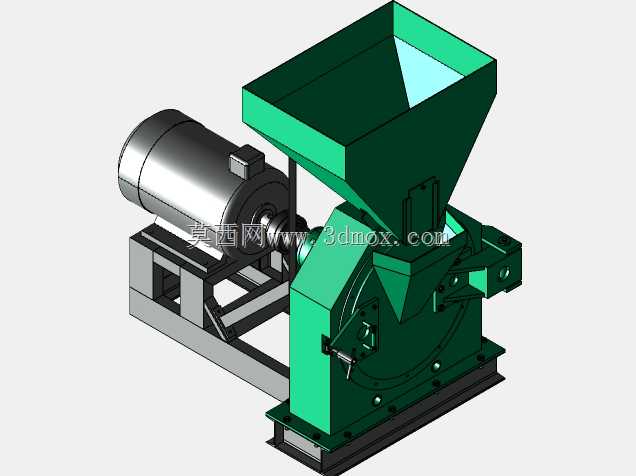

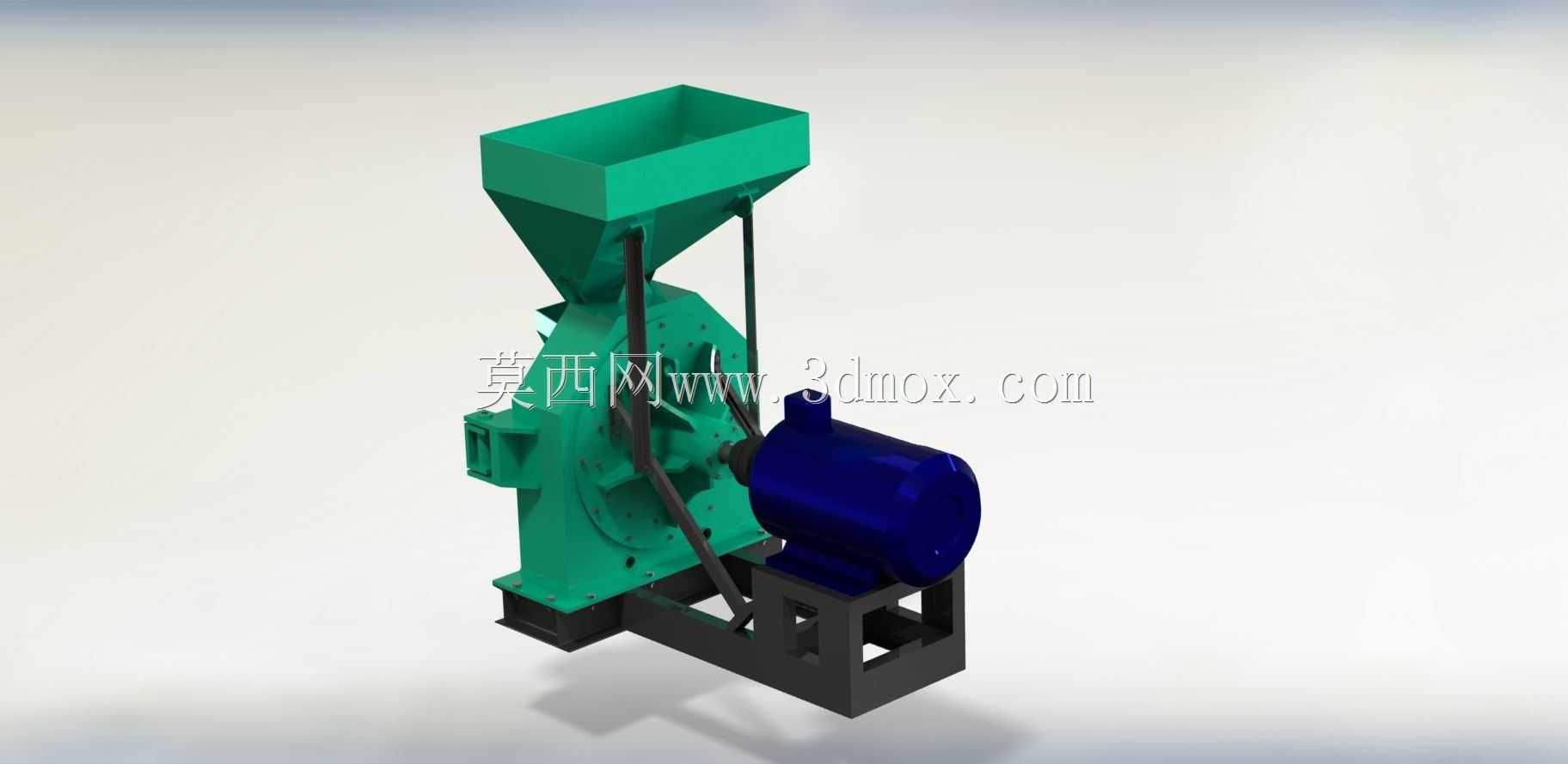

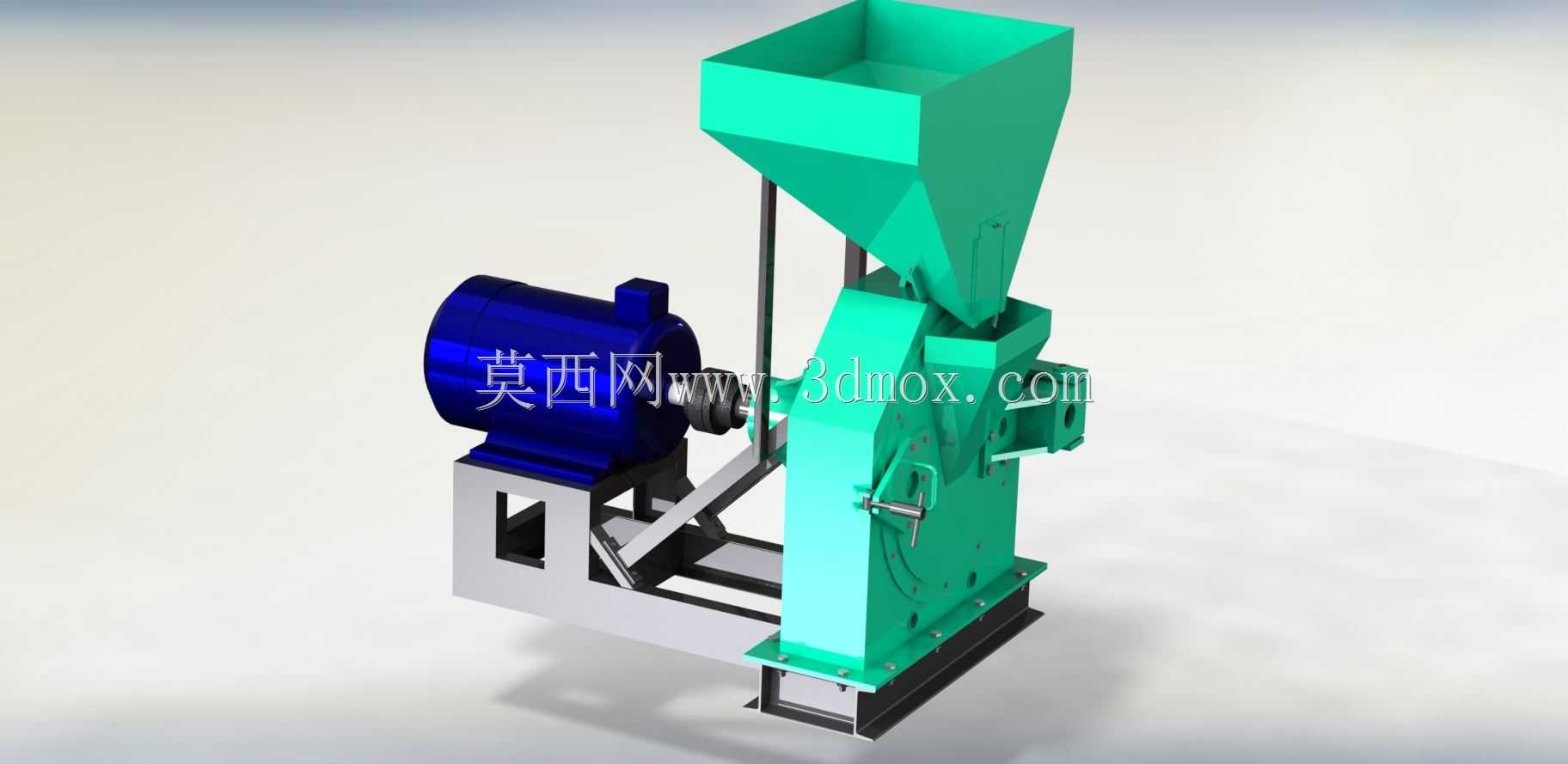

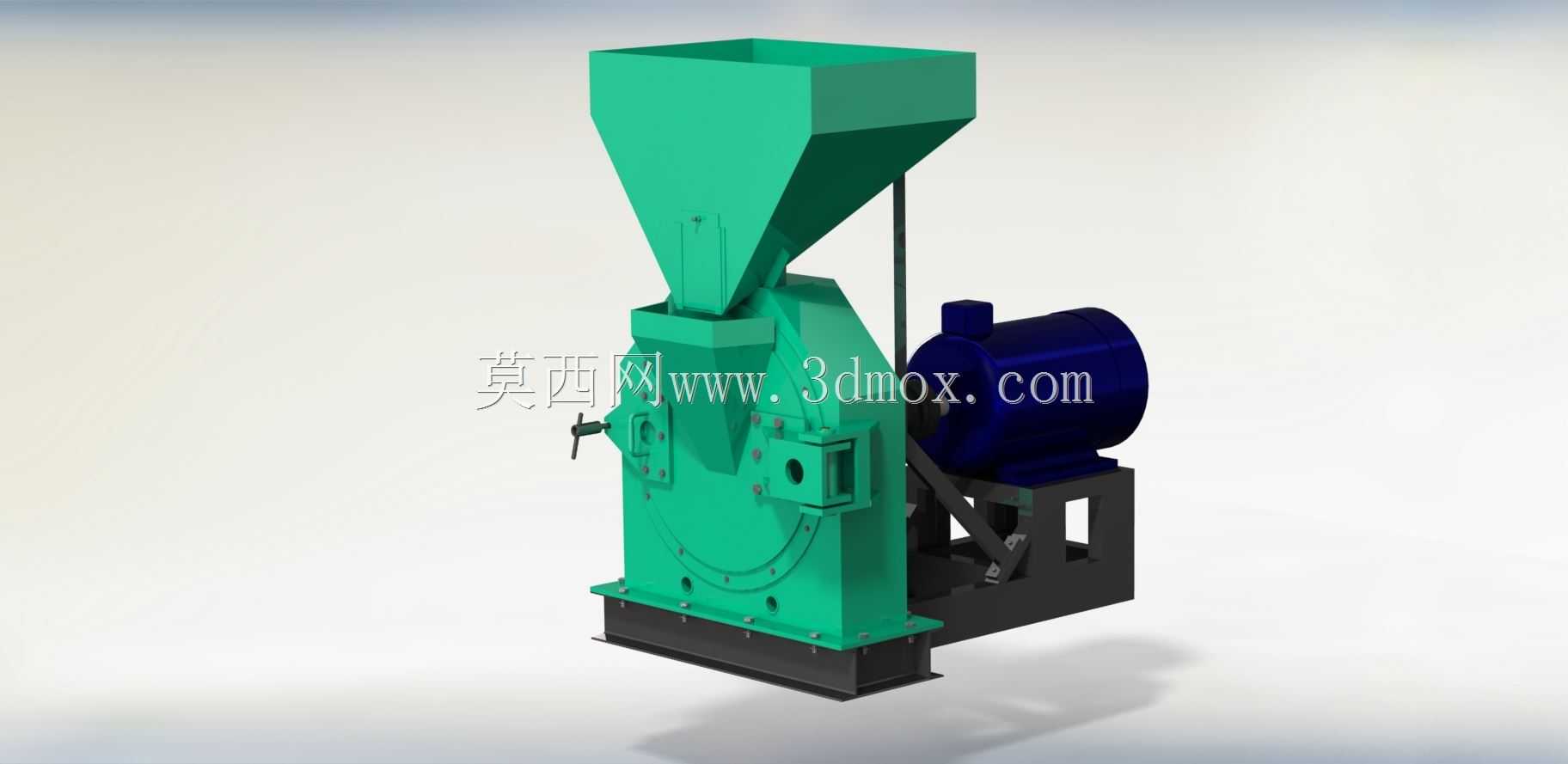

这款粉碎设备主要面向农牧饲料加工、小型粮食加工、生物质原料预处理等应用场景，可完成玉米、豆粕、秸秆、谷壳等干性物料的细碎加工，也可适配部分硬度适中的非金属矿石、化工结块原料的粉碎作业，是中小型加工生产线中承担原料粒度预处理的核心设备。设备整体采用一体式撬装底座设计，上部为方锥形进料斗，大口径进料口可适配人工倒料、输送带连续进料两种上料方式，锥斗内壁做顺滑过渡处理，避免物料架桥卡滞，依靠重力将待粉碎物料匀速导入下方粉碎腔。粉碎腔主体为加厚铸铁焊接结构，内部沿转子轴向排布多组铰接式锤片，转子高速运转时锤片在离心力作用下甩开，通过高速冲击、碰撞、搓擦的复合作用将进入腔体的物料击碎，腔体侧壁配套带冲孔的筛网，达到粒度要求的粉料会通过筛网孔落入下方出料口，未达粒度的物料会留在腔内继续接受锤片击打直至透筛，可通过更换不同孔径的筛网灵活调整成品粉料的粒度范围，适配不同后续加工的粒度需求。设备侧部配套独立的驱动单元，通过皮带传动将动力传递给粉碎腔转子，传动部位加装安全防护罩避免杂物卷入、防止人员误触，底座预留的安装孔位可直接固定在水泥基础或者钢制机架上，整体安装边界紧凑，无需复杂的现场拼装工序，进料口中心距地面高度适配常规人工上料的操作高度，出料口下方预留足够空间可直接接料袋或者连接螺旋输送设备，可单机独立作业也可接入连续化生产线。设计过程中重点优化了粉碎腔的流道走向，减少物料在腔体内的无效滞留，锤片采用可翻面更换的耐磨结构，单侧磨损后可翻面继续使用，降低易损件更换成本，轴承座采用外置式密封结构，避免粉尘进入轴承造成磨损，延长设备连续运转的维护周期，整机的重心集中在底座中部，运转时振动幅度小，无需额外做复杂的减震基础即可稳定运行。
