六爪同步收缩式虹膜夹持机构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:523324
  • 六爪同步收缩式虹膜夹持机构
  • 六爪同步收缩式虹膜夹持机构
  • 六爪同步收缩式虹膜夹持机构

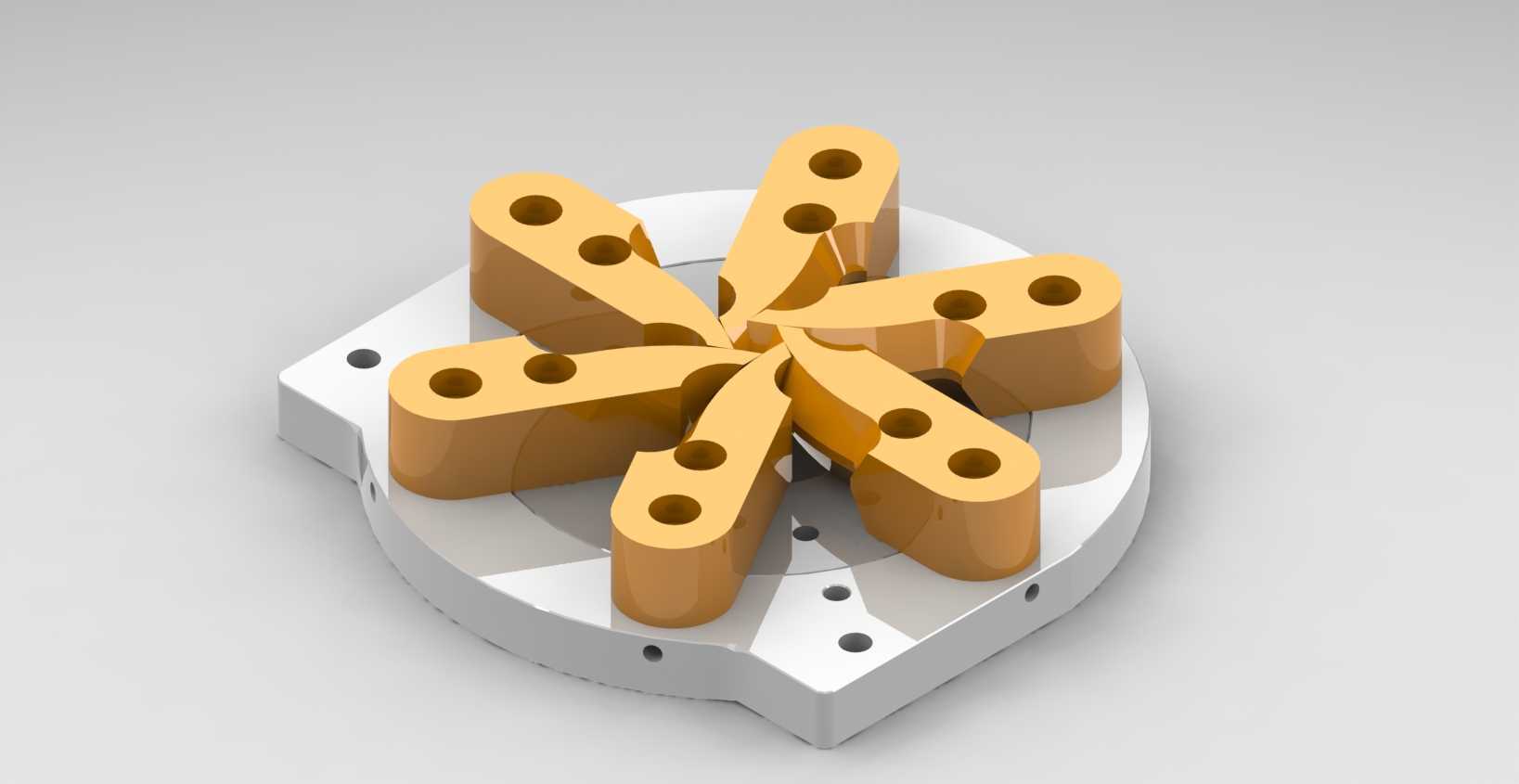

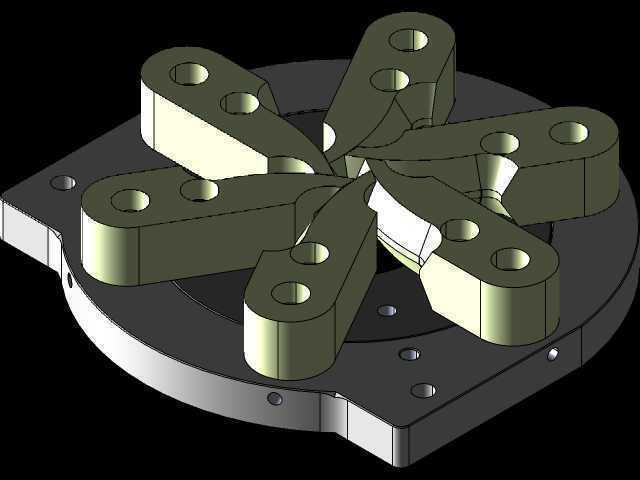

  这类六爪同步收缩的虹膜式夹持结构,最早的结构灵感来源于相机光圈的叶片联动逻辑,在工业场景里常被用在需要中心定位、同步收拢夹持的工位上,比如食品加工里的面团分切后定径夹持、薄壁环形工件的内撑或外夹工位、光学镜片的定心装夹环节,相比普通三爪卡盘,它的多点同步接触特性,能让被加持工件的受力更均匀,不会出现薄壁件夹装变形的问题,也不会因为单爪进给误差导致工件中心偏移。从结构本身来看,整套机构的核心是底部的平面螺旋槽驱动盘,以及六个均匀分布在圆周上的夹爪滑块,每个夹爪底部都嵌有与螺旋槽匹配的导向销,当驱动盘做定轴转动时,六个夹爪会沿着基座上的径向导槽同步做向心或离心运动,实现开合动作,图中展示的金色部件就是六个夹爪本体,

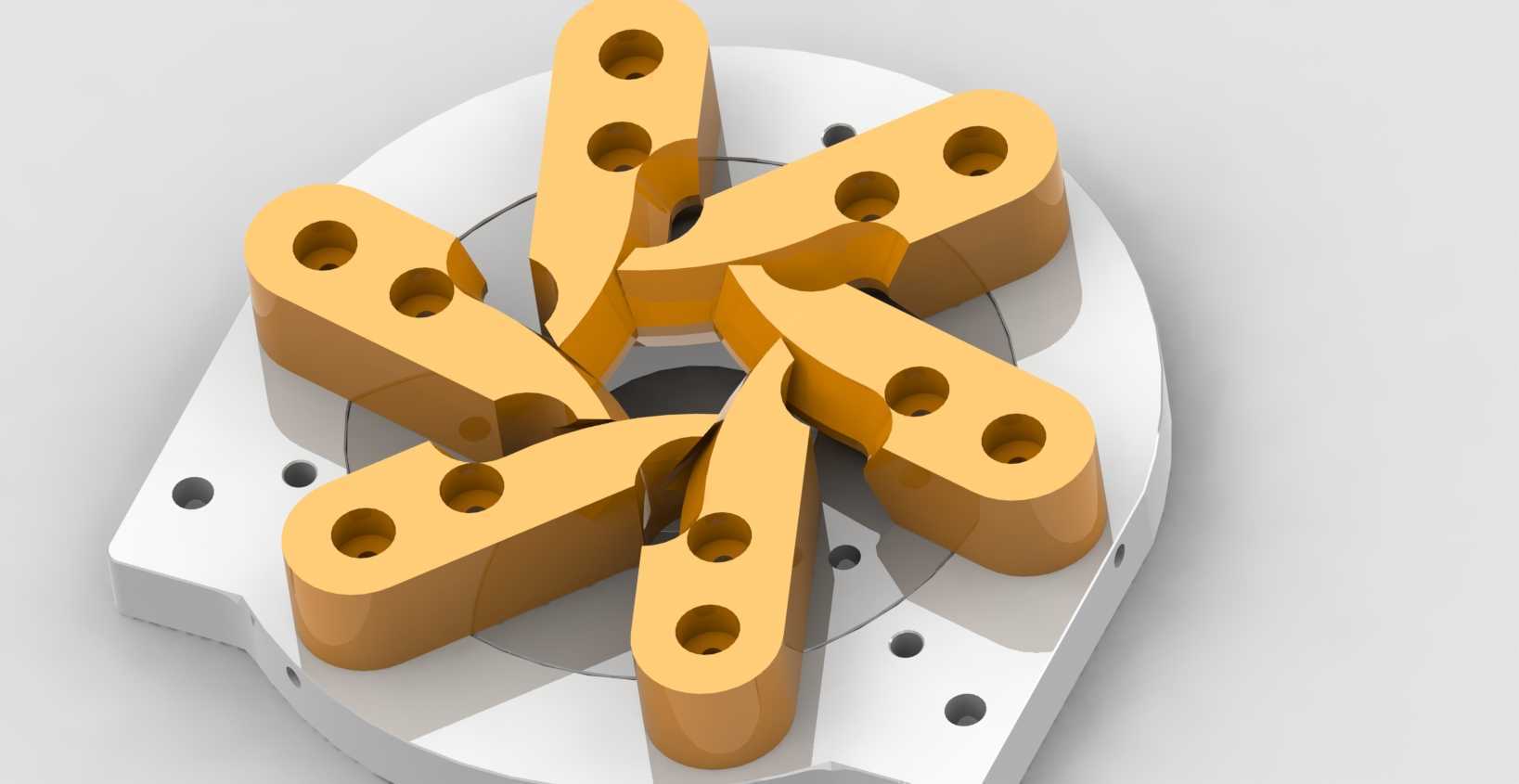

  每个夹爪上加工的两个通孔是用于安装接触垫块或者耐磨衬套的,可根据被夹持工件的材质更换橡胶、尼龙或者金属材质的接触头,避免刮伤工件表面。基座部分采用圆形法兰式安装结构,基座外圈均匀分布的沉头孔用于将整套机构固定在设备工作台面或者执行机构末端,安装时需要保证基座端面与驱动轴线的垂直度,否则会出现夹爪运动卡滞、不同步的问题,基座上的径向导槽采用了矩形截面设计,和夹爪底部的导向凸台采用小间隙配合,配合面通常会做淬火处理提升耐磨性能,长期往复运动也不会出现导槽磨损导致的间隙过大问题。设计这类机构的时候,首先要确定的是夹持行程范围,也就是夹爪完全收拢和完全张开时的中心孔径差,这个参数直接决定了可适配的工件直径范围,螺旋槽的导程是影响夹持力的核心参数,导程越小,相同驱动扭矩下能输出的夹持力越大,但对应的开合行程会变小,导程过大则会出现夹持力不足、甚至自锁失效的问题,通常这类用于轻载夹持的虹膜机构,螺旋槽导程会选在夹爪单爪行程的1.2-1.5倍区间,兼顾行程和夹持力。夹爪的外形设计采用了弧形贴合面,收拢时六个夹爪的内弧面会形成一个近似完整的圆形接触面,和圆形工件的外圆匹配度更高,每个夹爪的长度需要根据最大张开直径计算,避免完全张开时夹爪从导槽中脱出,同时要保证完全收拢时相邻夹爪之间不会发生干涉,图中的夹爪端部做了斜切避让设计,就是为了在小直径收拢状态下留出足够的运动间隙。驱动端的设计通常会在驱动盘外圈加工齿轮齿形,

  配合外部的驱动齿轮或者同步带轮实现动力输入,也可以在驱动盘侧面加装拨杆,配合气缸或者直线推杆实现摆动驱动,驱动端的限位需要设置硬限位块,分别对应夹爪的最大张开和最小收拢位置,避免运动超程损坏内部螺旋槽。在实际应用中,这类机构相比传统的多爪卡盘,结构更紧凑,整体厚度可以做到很薄,适合安装在空间受限的工位上,比如自动化生产线的流转工位,不需要太大的安装空间就能实现稳定的定心夹持,而且六个接触点的设计,对于非圆形的异形工件也能实现自适应贴合,比如方形或者六边形工件,只要尺寸在夹持范围内,六个夹爪可以同步抵靠在工件的多个表面,自动将工件中心定位到机构的轴线上,不需要额外的对中调整步骤。安装边界方面,这类机构的外径通常根据夹持行程设计,

  以图中展示的规格为例,基座外径一般在120-150mm区间,整体厚度不超过40mm,安装孔的分布圆直径比基座外径小20-30mm,驱动端的输入扭矩只需要1-2N·m就能实现足够的夹持力,不需要配置大扭矩的驱动元件,不管是用小型伺服电机还是旋转气缸都能轻松驱动。日常维护时只需要定期在导槽和螺旋槽的配合面添加润滑脂,清理掉加工过程中落入的碎屑,就能保证长期运行的顺畅性,夹爪属于易损件,如果出现磨损只需要单独更换对应夹爪,不需要更换整套机构,维护成本相对较低。在食品加工场景使用时,夹爪和基座可以采用食品级不锈钢材质制作,接触食品的位置做抛光处理,满足食品卫生要求,在精密装配场景使用时,可以在导槽位置加装直线导轨替代滑动摩擦,进一步提升运动精度,将夹持的重复定位精度控制在0.02mm以内,满足精密零件的装配需求。
