喷墨打印设备墨盒水槽密封连接组件

　　这套组件主要应用在桌面级及工业级喷墨打印设备的供墨通路中，作为墨盒与供墨管路之间的衔接核心部件，承担墨流导向、压力密封、防漏防回流的核心作用，日常作业中直接接触水性、溶剂型各类打印墨水，需要长期耐受墨水的弱腐蚀，同时在设备频繁启停、墨盒往复移动的工况下保持密封可靠性，避免漏墨污染打印介质或设备内部电路。从实际使用场景来看，这类组件不仅适配常规办公喷墨打印机，在宽幅喷绘机、数码印花机、UV平板打印设备的供墨系统中也有同结构的应用，区别仅在于尺寸规格与密封件的材质选型，核心的流体导通与密封逻辑完全一致。

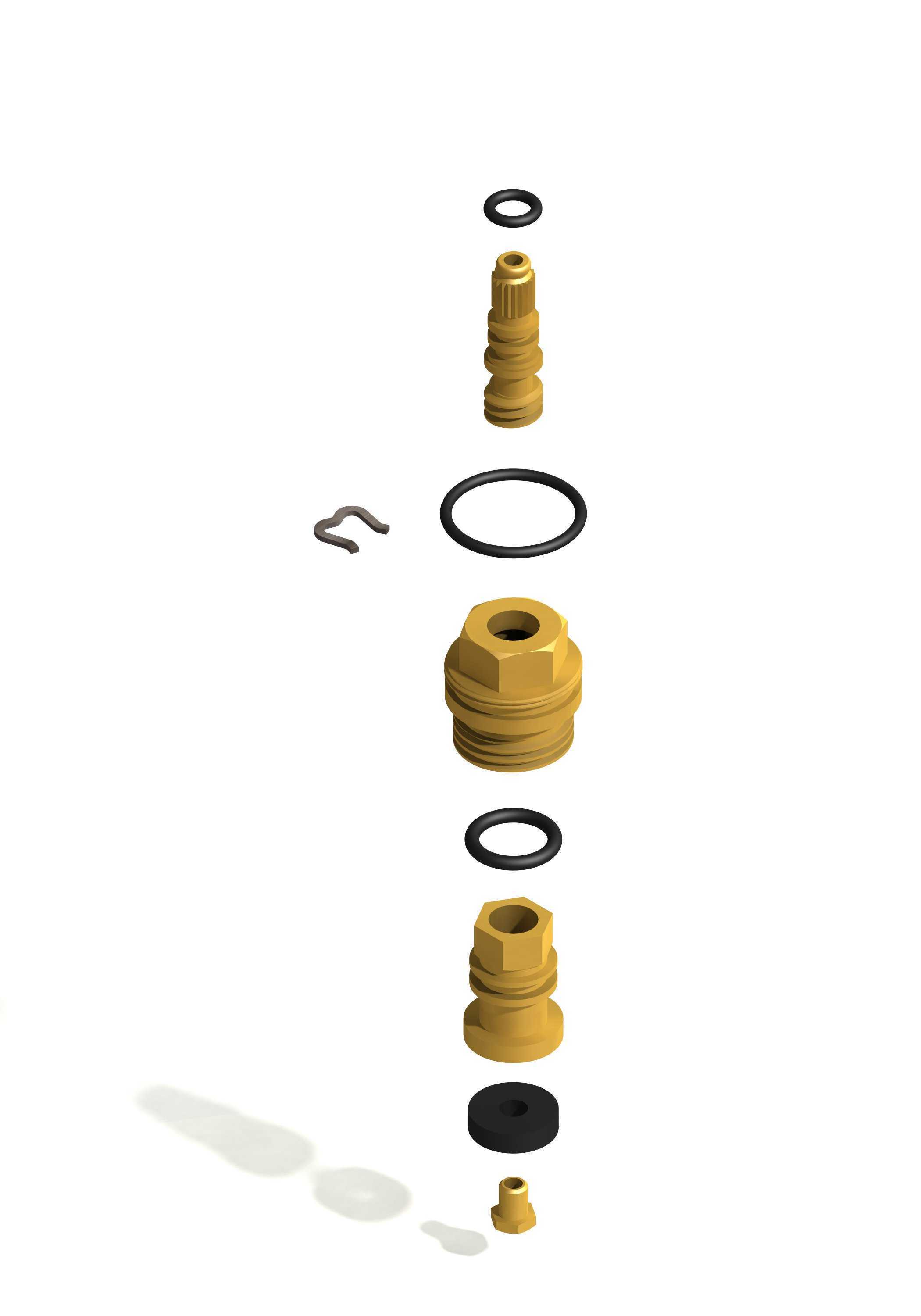

　　设计层面首先围绕密封可靠性做结构拆分，整套组件采用轴向叠装的组合式结构，没有采用一体式注塑或铜件一体加工的方案，核心考量是不同工位的密封需求存在差异：与墨盒腔体接触的端部采用软质密封垫，贴合墨盒出水端口的平面做静密封，抵消墨盒注塑成型带来的平面度误差；中间的多道O型密封圈分别对应接头与安装基座、接头与外接管路的配合间隙，每道密封圈的线径都根据对应配合面的公差带做了匹配，避免密封圈压缩量过大导致装配阻力过高，或是压缩量不足出现渗墨问题。金属接头部分采用黄铜材质加工，表面做钝化处理，一方面黄铜的切削加工性能好，可以加工出精度较高的外螺纹、卡接槽与密封台阶，另一方面黄铜对各类打印墨水的耐腐蚀性优于普通碳钢，长期使用不会出现锈屑脱落堵塞墨路喷嘴的问题。

　　结构上做了分层的功能划分：最顶端的小型外螺纹接头用于连接柔性供墨软管，接头表面加工了多道环形倒刺，软管装配后不需要额外卡箍即可实现可靠连接，防止设备运行过程中管路受拉扯脱落；下方的六角螺母结构是装配受力位，安装时可以用普通开口扳手夹持受力，不会损伤其他密封面结构；中间的两道外密封O圈分别对应安装基座的上下两个端面，实现穿板安装时的双侧密封，避免墨水从安装孔的间隙渗漏到设备内部；靠近墨盒端的密封座做了扩口设计，与墨盒出水嘴的锥面形成锥面密封，相比平面密封有更好的对中容错性，即使墨盒安装时存在小幅位置偏差，也能在墨盒压紧力的作用下自动对中贴合。额外设置的小型弹性卡簧用于锁定接头在安装基座上的轴向位置，避免供墨管路受拉扯时接头从安装位脱出，卡簧采用弹簧钢冲压成型，表面做发黑防锈处理，卡接槽的深度经过匹配，既保证卡簧装配后有足够的锁定强度，又不会因为槽深过大削弱接头的结构强度。

　　安装边界方面，整套组件轴向叠装后的总长度适配常规墨盒与设备安装板之间的间距，穿板安装的固定孔直径匹配中间六角结构的对边尺寸，不需要额外定制异形安装孔，通用的圆孔即可完成装配；各接头的通径尺寸匹配常规供墨流量需求，不会因为通径过小导致供墨阻力过大，出现高速打印时供墨不足断墨的问题，也不会因为通径过大导致管路内残留墨水过多，更换墨盒或维护时漏墨量过大。密封件的材质根据应用场景可选丁腈橡胶或氟橡胶，丁腈橡胶适配常规水性墨水，成本更低，氟橡胶适配弱溶剂、UV类墨水，耐腐蚀性更强，设计时在密封槽的尺寸上做了通用化处理，两种材质的密封圈可以互换，不需要修改金属接头的结构，方便不同需求的场景选型替换。

　　从实际运维的角度看，这种拆分式结构的维护成本远低于一体式结构，当某一道密封圈出现老化磨损时，只需要更换对应规格的密封圈即可，不需要更换整个金属接头组件，日常维护时只需要按照装配顺序依次叠装各部件，不需要专用工装，普通运维人员即可完成更换作业。装配时需要注意各密封圈的安装方向，避免密封圈被剪切破损，尤其是穿板位置的两道O圈，装配时可以涂抹少量硅脂做润滑，既降低装配阻力，也能提升密封面的贴合效果，延长密封圈的使用寿命。墨流通路的内壁做了光滑过渡处理，没有台阶或锐角，避免墨水在通路内残留干结形成墨垢堵塞通路，长期使用时只需要定期用清洗液冲洗通路即可，不需要拆解清理内部。
