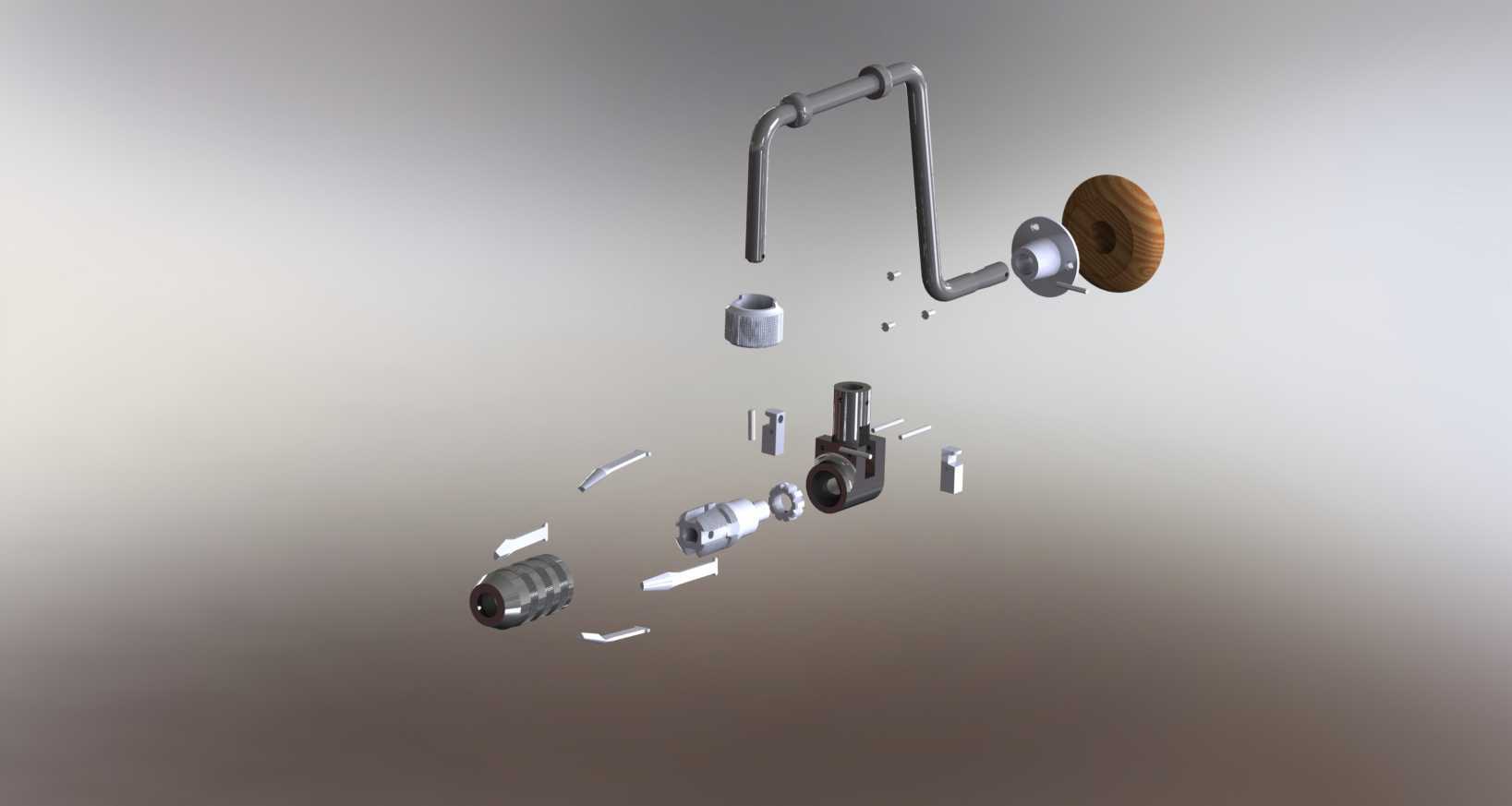

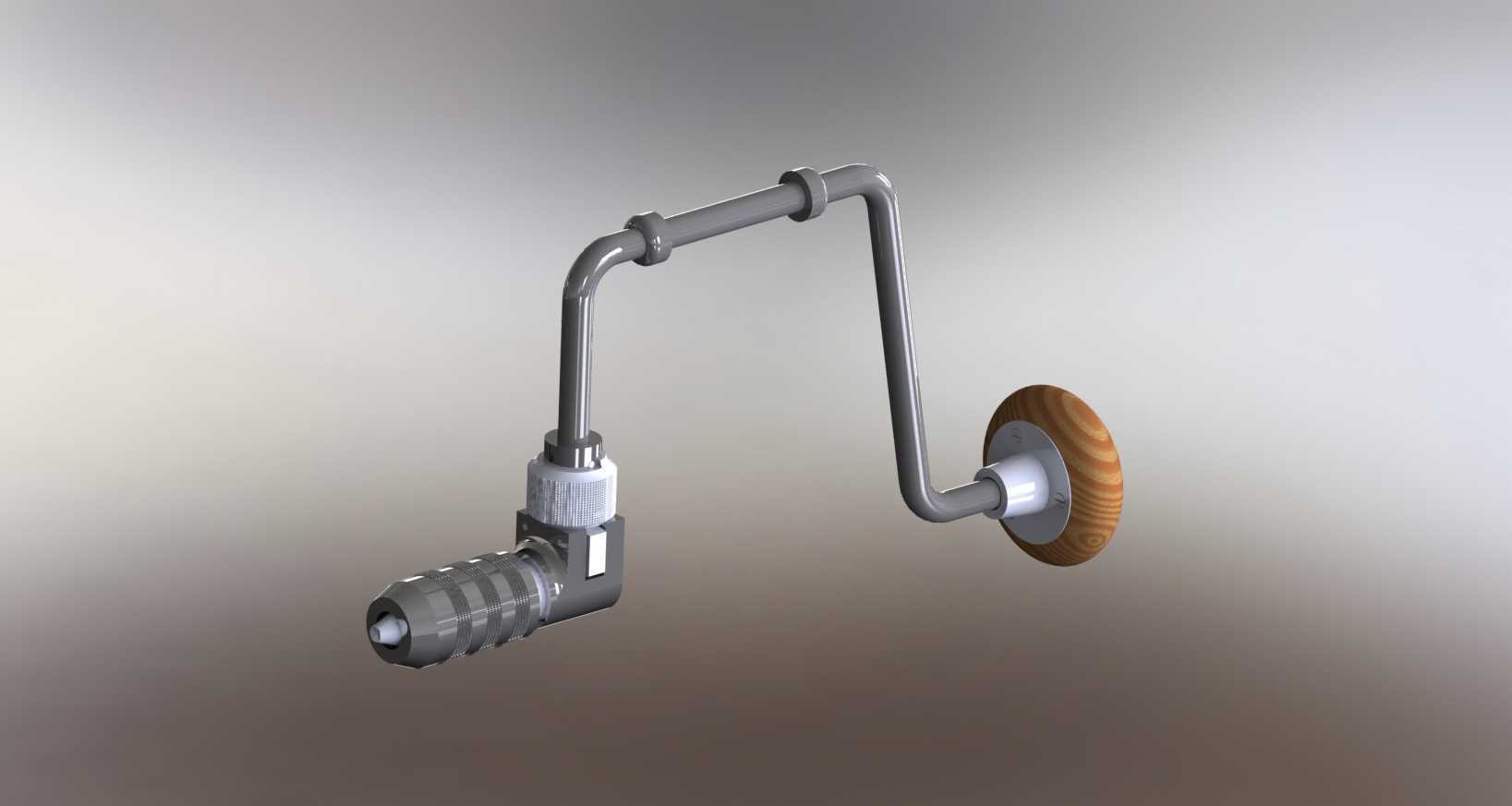

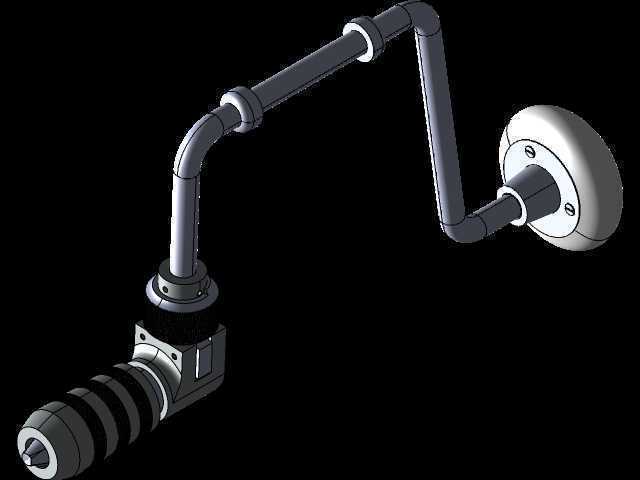

手摇式手动钻孔工具爆炸结构展示

　　这款手动钻孔工具的结构设计完全围绕无动力场景下的金属、非金属材料钻孔作业需求展开，从拆解状态可以清晰看到各部件的配合逻辑，完全适配野外作业、狭小空间作业、无供电场景下的维修、装配、手工加工需求，比如户外管线抢修、钣金现场补孔、木工手工开孔、教学实训操作等场景，不需要外接电源气源，单人即可操作，不会产生电动工具的漏电、卡钻回弹伤人等风险，对作业环境的适配性极强。

　　从功能实现逻辑来看，整套结构通过摇臂的圆周转动输入扭矩，经过内部齿轮副的传动增扭，将动力传递到前端的钻夹头位置，钻夹头采用三爪自定心结构，可以夹持不同直径的直柄钻头，夹持范围覆盖常规小尺寸钻孔作业的常用钻头规格，夹头内部设置有锁紧弹簧结构，转动夹头外圈即可实现钻头的夹紧与松脱，不需要额外的夹头扳手，操作便捷性更高。摇臂的握持端设置有防滑的木质握轮，作业时一只手抵住设备尾部的顶托，另一只手转动摇臂即可持续输出扭矩，顶托位置可以根据作业时的施力需求调整顶靠位置，保证钻孔过程中设备的稳定性，避免钻孔偏斜。

　　设计过程中首先考虑的是手动操作的施力合理性，摇臂的回转半径经过反复校核，既保证转动时不会因为力臂过短导致操作费力，也不会因为力臂过长导致回转空间需求过大，适配狭小空间内的操作需求，整体结构的传动齿轮采用直齿圆柱齿轮传动，传动效率高，加工难度低，后期维护更换配件成本低，齿轮的模数选择兼顾了传动强度与手动操作的手感，不会出现转动时的卡顿感。各部件之间的连接采用销轴与紧定螺钉配合的方式，拆解维护时不需要专用工具即可完成拆装，日常保养只需要定期在齿轮啮合位置、转动销轴位置涂抹润滑脂即可，没有复杂的密封结构、电控元件，故障率极低，适合长期在恶劣工况下存放使用。

　　从安装与尺寸边界来看，整套工具组装完成后的总长度控制在单手握持舒适的区间，最大回转直径不超过常规成年人手臂的操作活动范围，不需要额外的安装固定结构，作业时依靠人力顶紧即可完成进给，不需要配套工作台、夹具等辅助设备。各零部件的外形尺寸都经过适配性设计，主体的传动壳体采用一体式铸造结构，壁厚均匀，既保证了结构强度，也控制了整体重量，长时间手持操作不会产生过重的疲劳感。钻夹头与输出轴的连接采用标准的锥面配合，和常规同规格手动钻、小型电钻的夹头通用，后期如果夹头磨损可以直接替换市售标准配件，不需要定制加工。摇臂与主轴的连接采用方榫配合，传递扭矩时不会出现打滑问题，方榫的尺寸符合通用手动工具的配合标准，配件互换性强。

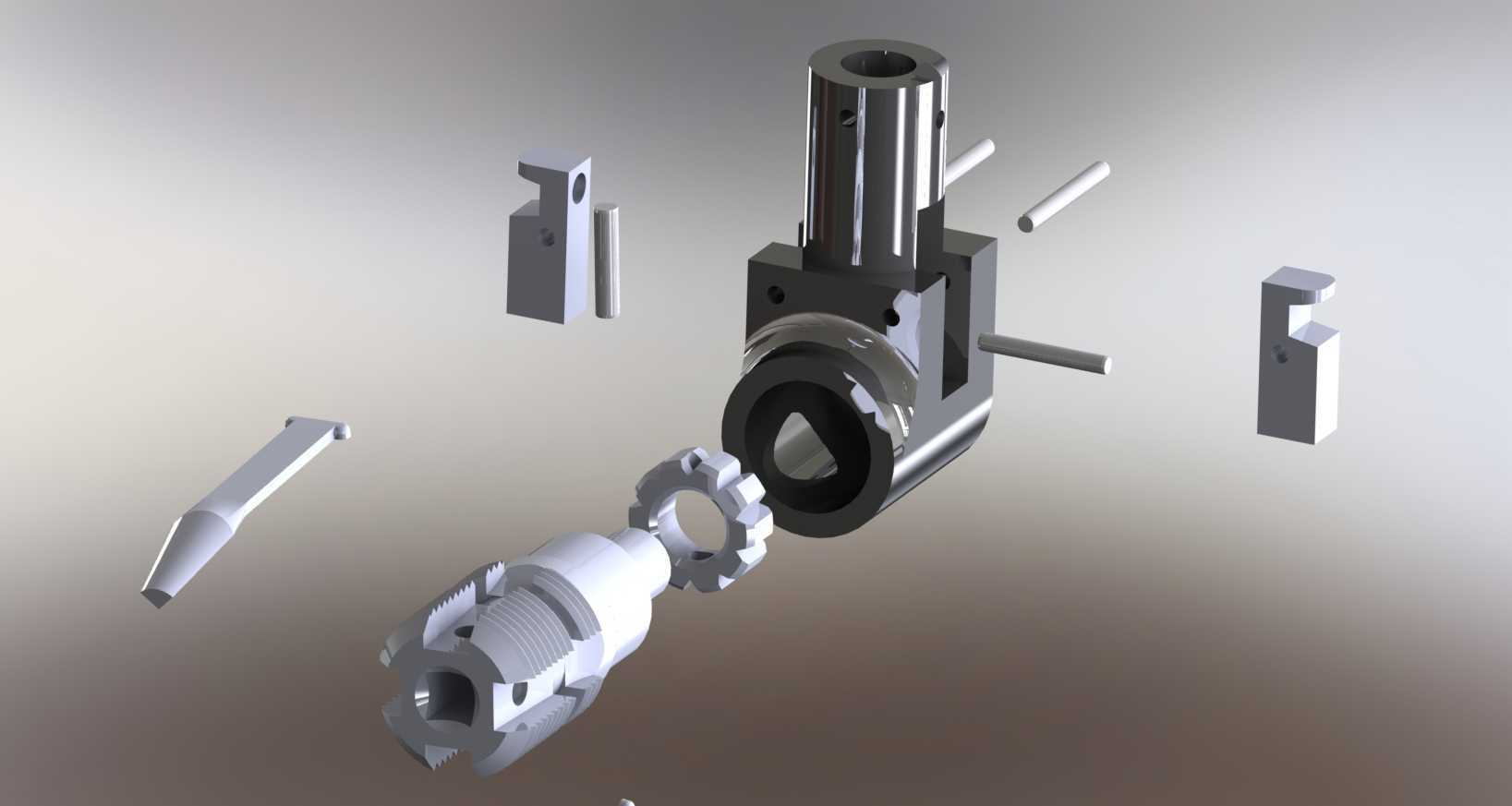

　　各结构部件的配合公差选择上，转动配合位置采用间隙配合，保证转动顺畅无卡滞，固定连接位置采用过渡配合加紧固件锁紧，避免使用过程中出现部件松脱。从拆解的零件排布可以看到，整套设备的零件数量少，没有形状复杂的异形结构，大部分零件都可以通过常规的车削、铣削加工完成，加工门槛低，适合小批量生产或者维修时的单件加工。外壳的边角位置都做了圆角过渡处理，操作时不会划伤手部，握持位置的外形贴合手掌的施力角度，长时间转动摇臂也不会出现硌手的问题。尾部的顶托端面设置有防滑的垫帽，顶靠在手掌或者工件表面时不会打滑，保证钻孔进给时的施力稳定，钻孔进给量完全由操作人员手动控制，可以根据不同的加工材料调整施力大小，避免因为进给量过大导致钻头折断，尤其适合加工薄板材、脆性材料等对进给量敏感的工件，相比电动工具更容易控制加工精度，不容易出现工件钻穿时的毛刺、崩边问题。
