台式金属钻孔立柱钻床结构设计

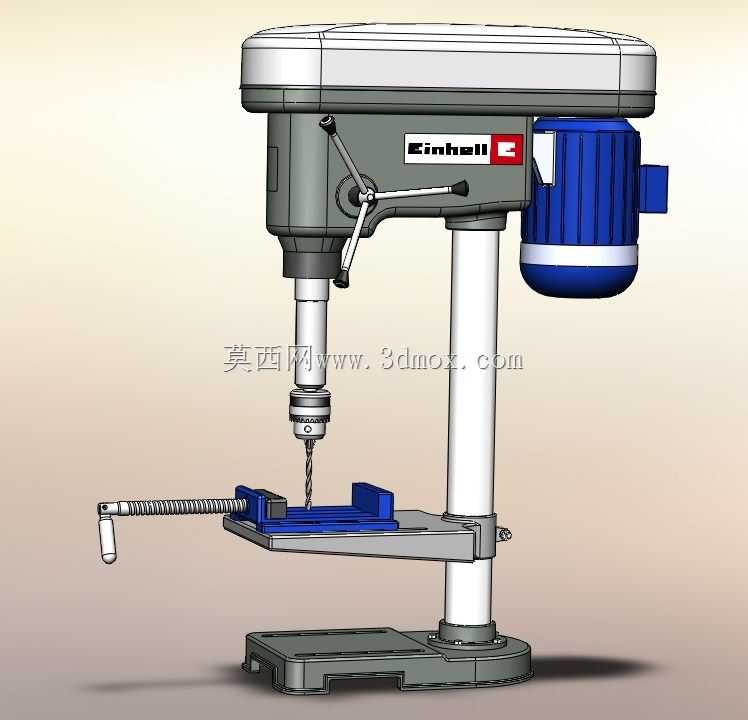

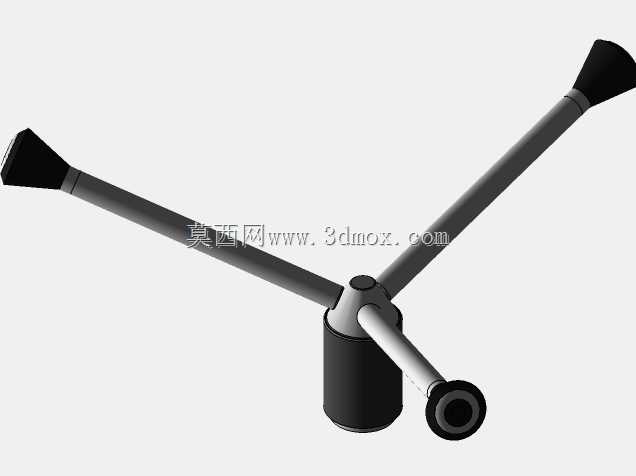

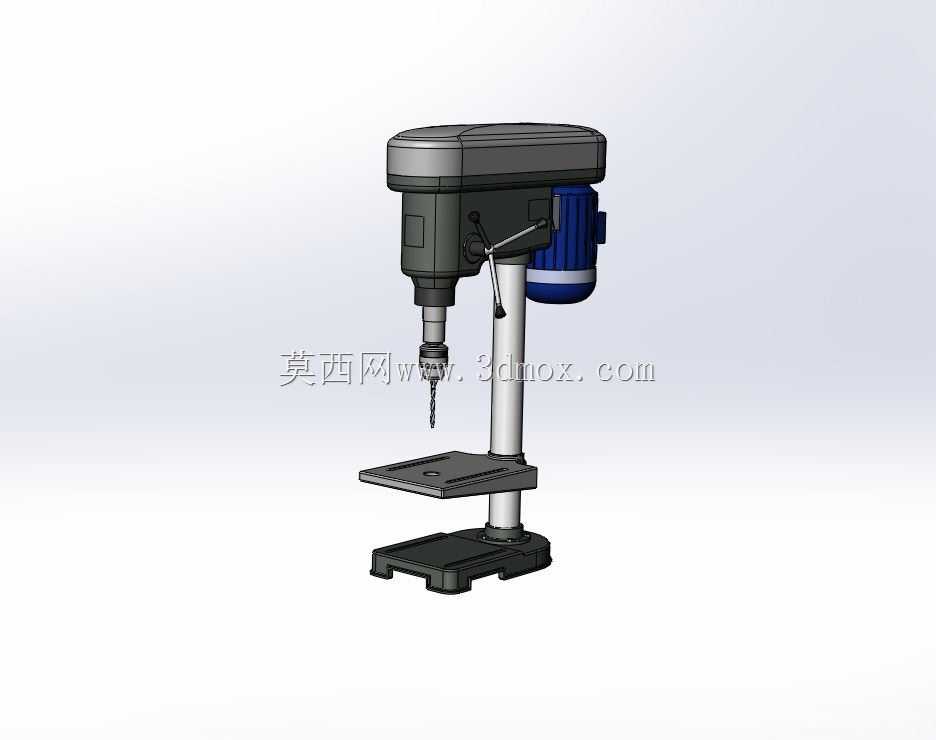

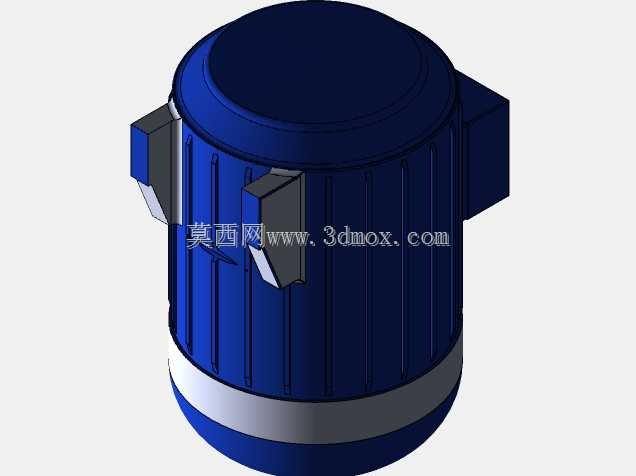

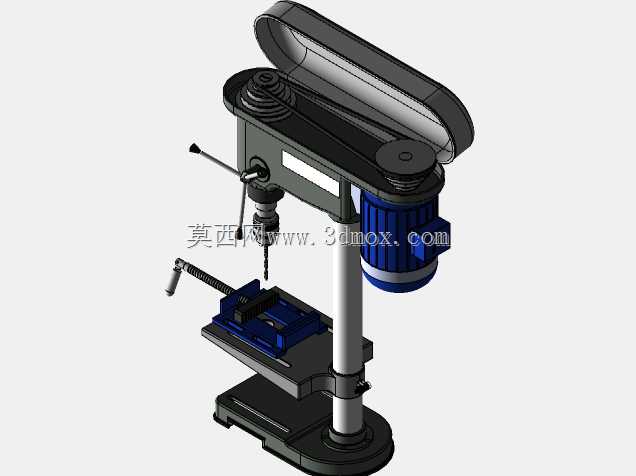

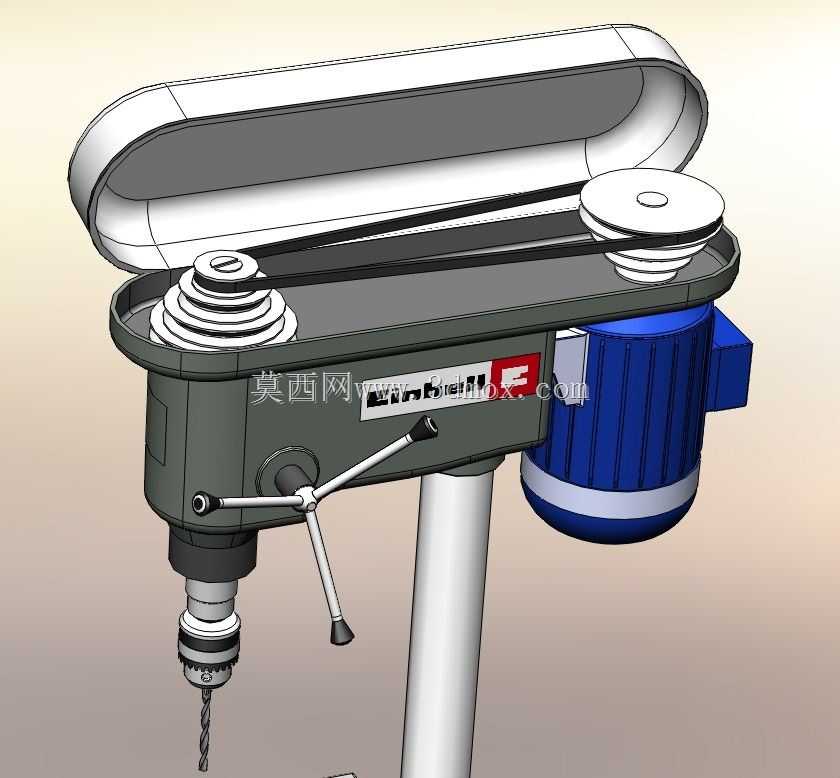

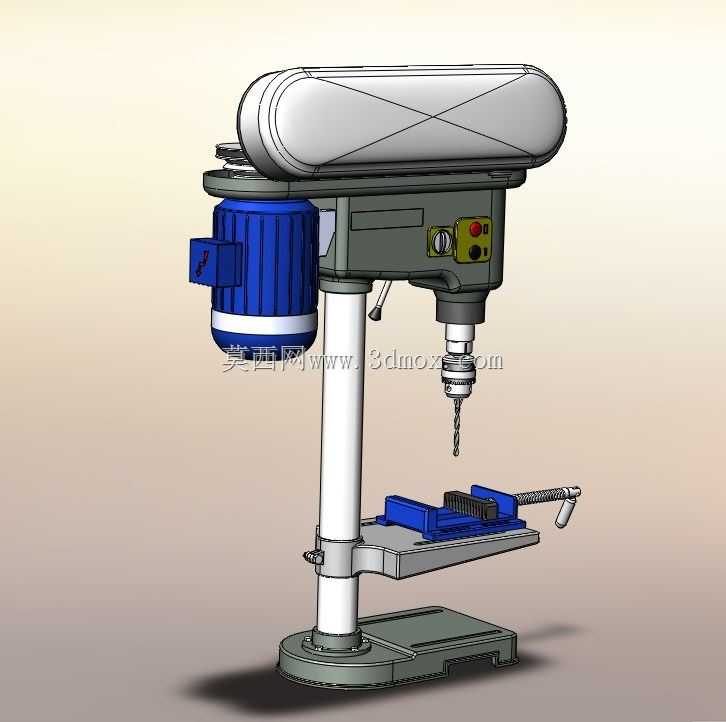

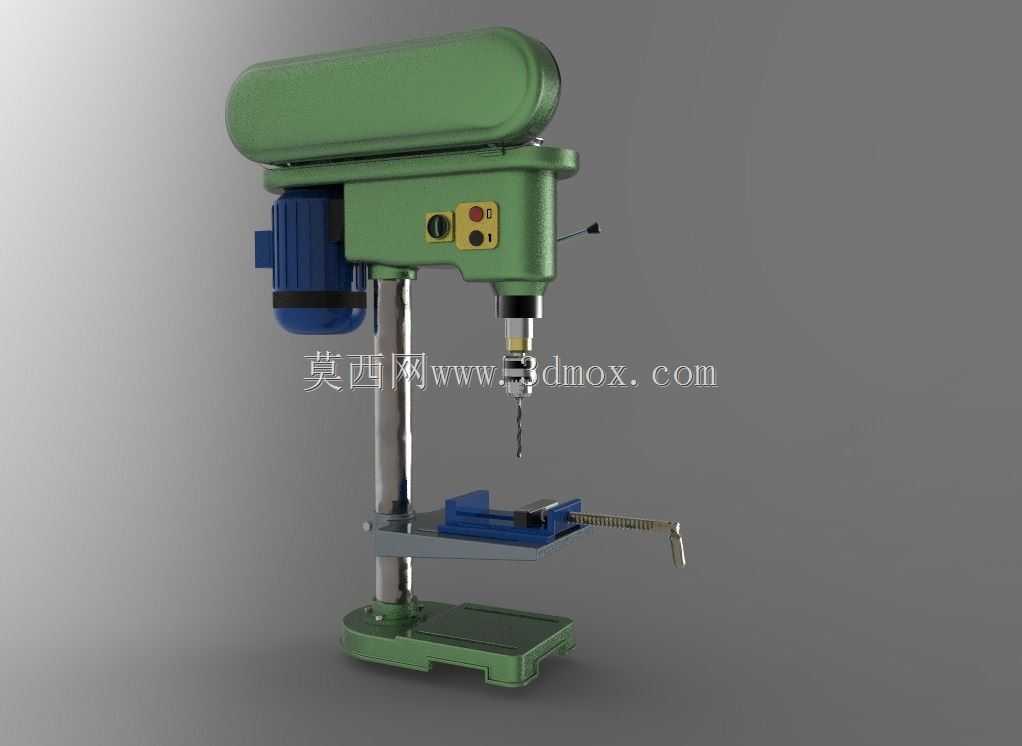

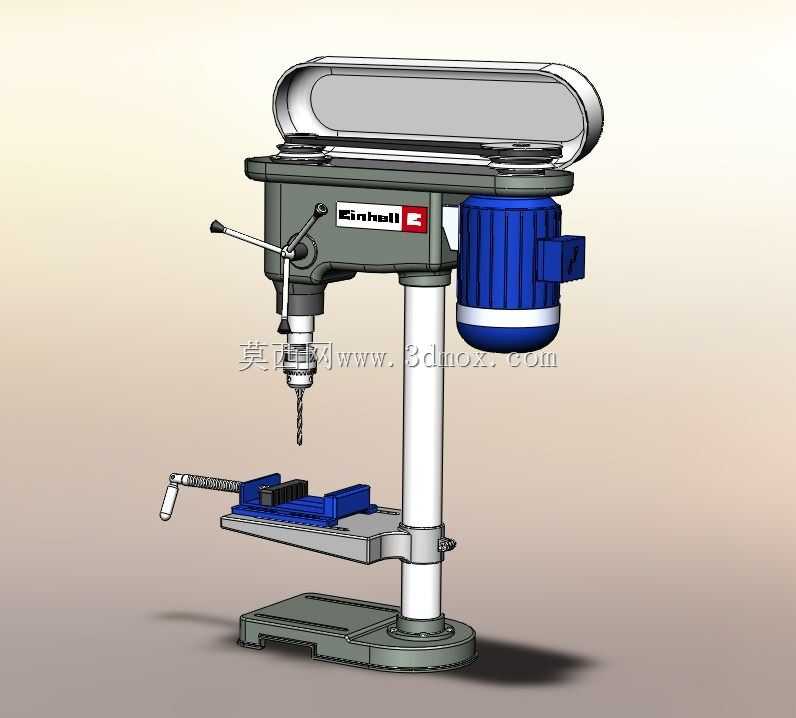

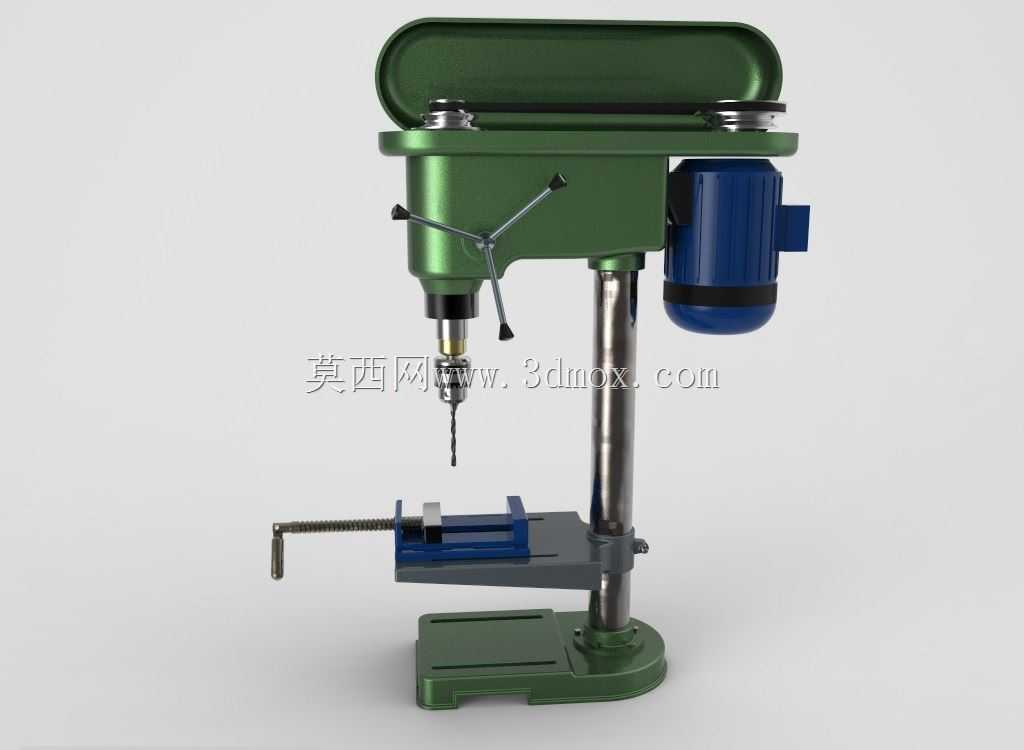

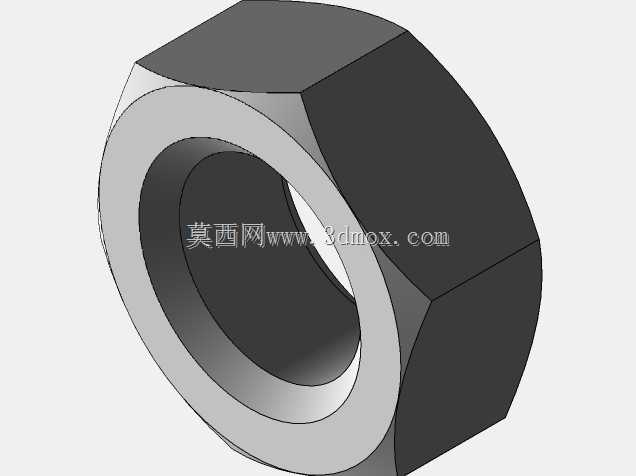

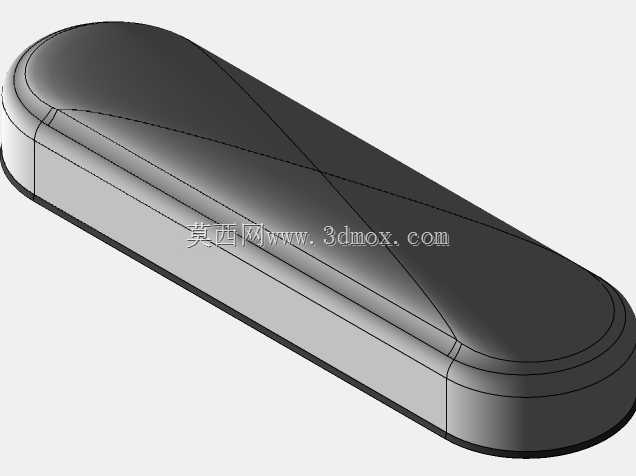

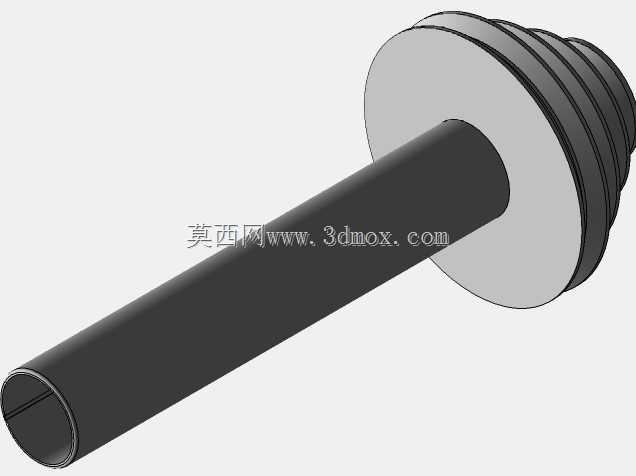

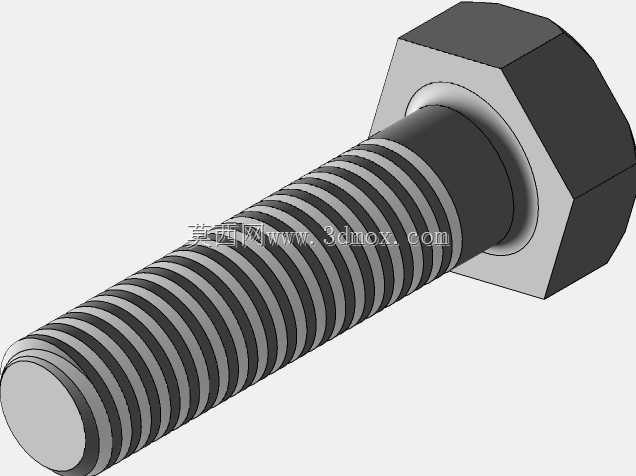

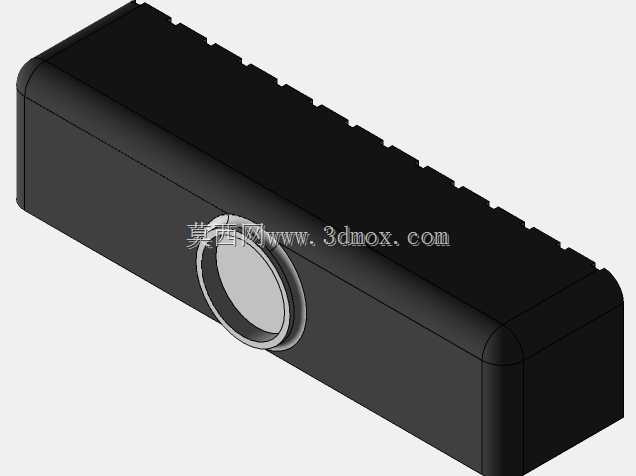

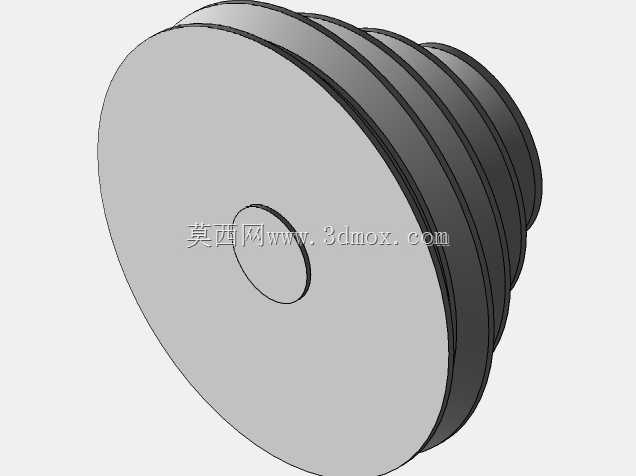

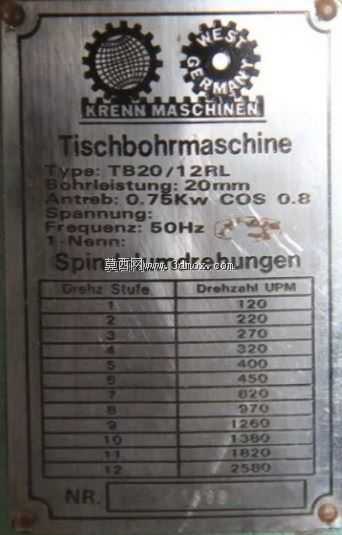

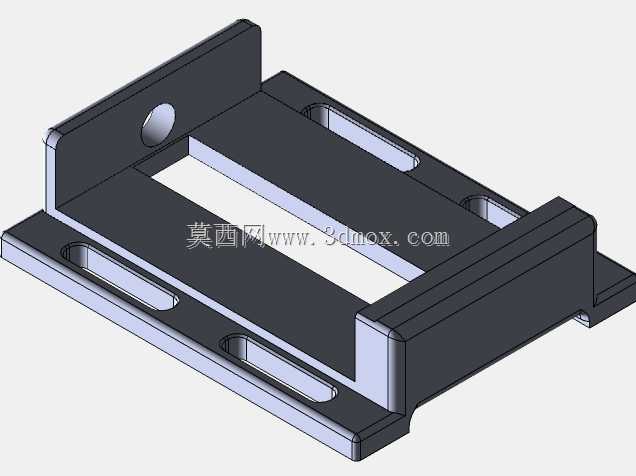

这款立柱钻床是面向小型机械加工、五金维修、教学实训场景打造的台式钻孔加工设备，核心应用于各类中小型金属工件的钻孔、扩孔、铰孔加工作业，可覆盖普通碳钢、铝合金、铜材、工程塑料等多种常见加工材质的加工需求，在五金加工门店、职业院校实训车间、小型机械制造厂的零配件加工工位、设备维修班组的日常作业场景中都能适配，可完成小型法兰盘、支架类零件、钣金件、轴类配件的孔位加工，也可配合专用工装完成轻量的攻丝、倒角作业，是小型加工场景中通用性极强的孔加工设备。设备整体采用立式立柱支撑结构，底部为厚重的铸铁方形底座，既作为整机的承重基础，也可通过底座预留的安装孔位将设备固定在专用工作台面上，避免加工过程中设备晃动影响加工精度，底座上方垂直布置镀铬光滑立柱，作为主轴箱上下升降的导向支撑，主轴箱可沿立柱调整高度并通过锁紧手柄固定位置，适配不同高度尺寸的工件装夹需求。主轴箱部分集成了传动变速机构、进给操作手柄、主轴装夹结构，顶部为皮带传动护罩，将传动皮带与带轮完全封闭，既避免加工过程中杂物卷入传动结构，也能防止操作人员误触运转部件引发安全事故，侧置的驱动电机通过皮带传动将动力传递至主轴，可通过更换皮带在带轮上的位置调整主轴转速，适配不同材质、不同孔径的加工转速需求，三手柄式的进给操作结构可让操作人员灵活控制主轴的下钻进给量，操作手感顺畅，进给力度可控。工作台通过锁紧结构固定在立柱上，可沿立柱上下调整高度，也可绕立柱小范围旋转调整位置，台面上预留的T型槽可用于装夹配套的平口钳、工件压板等工装，本次配套设计的快速夹紧平口钳可通过手柄快速夹紧固定小型工件，装夹效率高，夹持稳固，可避免钻孔过程中工件移位造成的孔位偏差、钻头折断问题。设计过程中充分考虑了小型加工场景的操作便利性，整机结构紧凑，占地面积小，不需要复杂的地基安装，放置在稳固的工作台面上即可投入使用，各操作手柄、锁紧结构都布置在操作人员伸手可及的位置，调整主轴转速、更换钻头、装夹工件的操作都无需额外辅助工具，日常维护仅需定期给立柱导轨、主轴进给结构加注润滑油即可，维护成本极低。设备的安装边界充分适配常规工业工作台的尺寸，整机高度适配站立操作的人体工学高度，操作人员无需弯腰或抬臂即可完成全部进给操作，长时间作业不易产生疲劳，各运动部件的行程设计充分覆盖小型工件的加工尺寸范围，最大钻孔行程可满足常规小型零件的钻孔深度需求，主轴与工作台的垂直精度经过结构优化设计，可保证钻孔的垂直度要求，满足普通机加工的孔位精度标准。
