大型回转筒体环向埋头孔加工专用装置

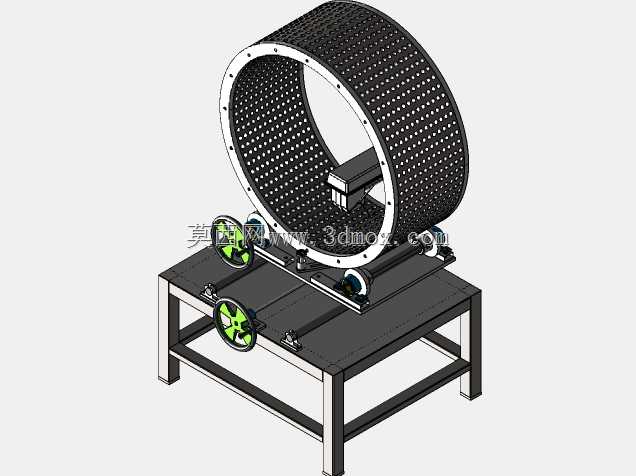

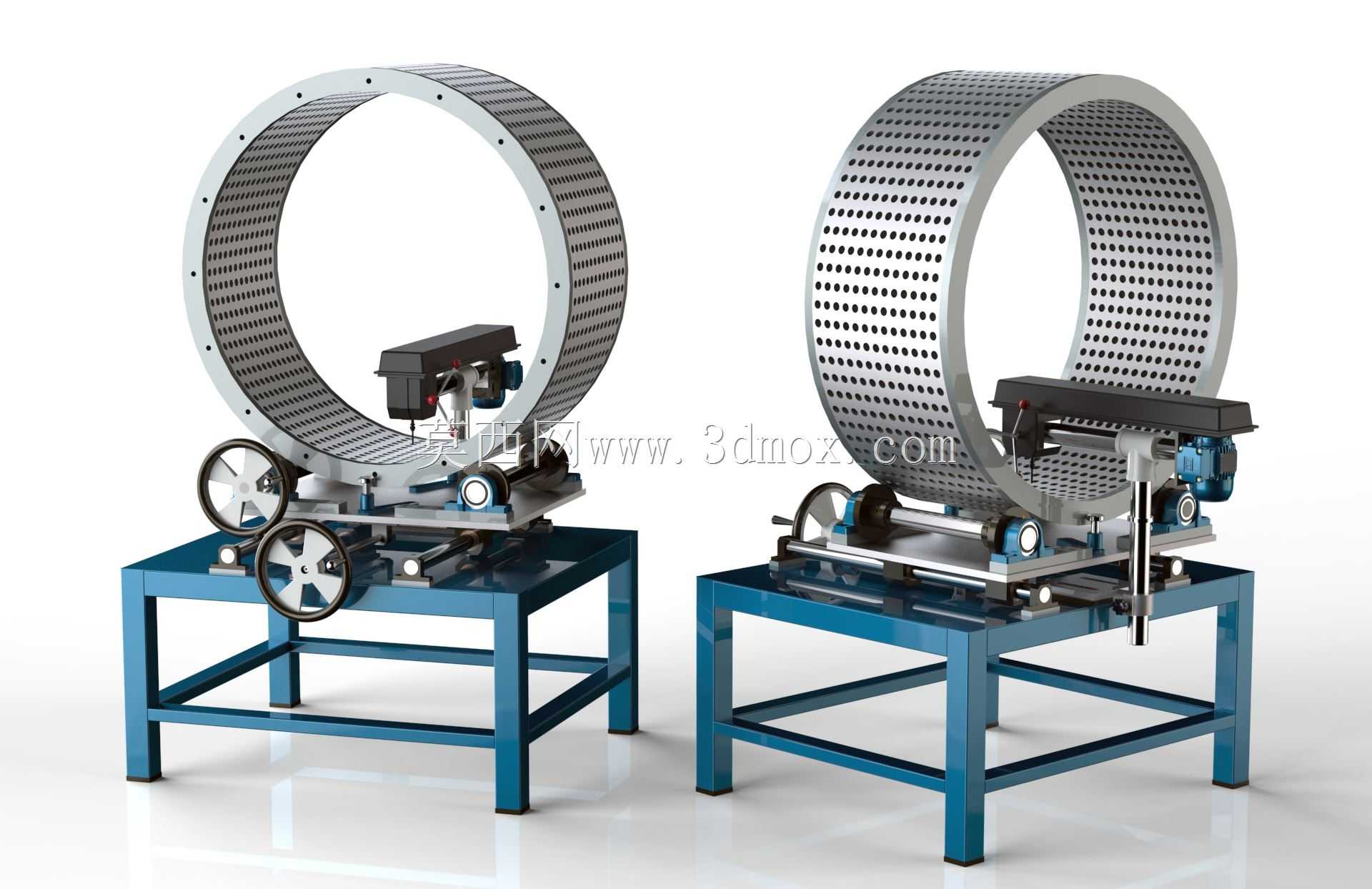

该装置主要面向大型薄壁回转筒体类工件的环向密布埋头孔加工作业场景，常见应用于筛鼓、过滤筒、回转支撑套等需要在筒壁加工整圈均匀沉孔的零部件生产环节，解决了传统立式钻床无法适配大直径回转件环向孔加工、孔位排布精度差、沉孔深度一致性难保障的行业痛点。设备整体采用分体式机架承载结构，底部为方管焊接成型的重型支撑台架，四条支腿搭配横向加强筋保证加工过程的刚性，避免钻孔时的振动偏移，台架上方设置双组托轮支撑机构，可根据待加工筒体的直径调整托轮间距，适配不同规格的回转筒体装夹需求，托轮表面做防滑耐磨处理，带动筒体平稳回转实现环向不同位置的孔位切换。装置搭载的钻孔执行单元采用横向滑台搭载结构，滑台配备手轮调节机构，可实现钻孔头的轴向进给与径向位置微调，操作人员通过手轮可精准控制钻头的进给深度，保证埋头孔的沉台深度统一，满足不同壁厚筒体的埋头孔加工要求；钻孔头的安装支架可做角度微调，适配直孔、斜向埋头孔的加工需求，针对大直径筒体的整圈孔加工，托轮的回转配合刻度标识可实现孔位的等距分度，保证整圈孔的排布均匀度符合设计要求。从安装边界来看，设备整体占地尺寸适配常规机械加工车间的工位布局，底部台架可通过膨胀螺栓与地面固定，无需额外做特殊地基处理，待加工筒体的吊装可适配车间常规起重设备，装夹时仅需将筒体吊放至托轮组上调整轴向位置即可完成定位，无需复杂的专用夹具，大幅缩短了工件换装的辅助时间。设计过程中充分考虑了操作的便捷性，所有调节手轮均设置在操作人员站立即可触及的位置，钻孔作业时的铁屑可顺着台架的落屑空间自然滑落，便于日常清理维护，双工位对称布局的结构可同时适配两种不同规格筒体的加工预装，进一步提升批量加工的作业效率，针对薄壁筒体加工易变形的问题，托轮的支撑位置与钻孔头的进给位置做对应受力优化，钻孔时筒体受力点始终处于托轮支撑的正上方，避免筒壁受钻压产生局部凹陷变形，保证加工后筒体的圆度精度。
