双孔手动办公装订打孔器结构设计

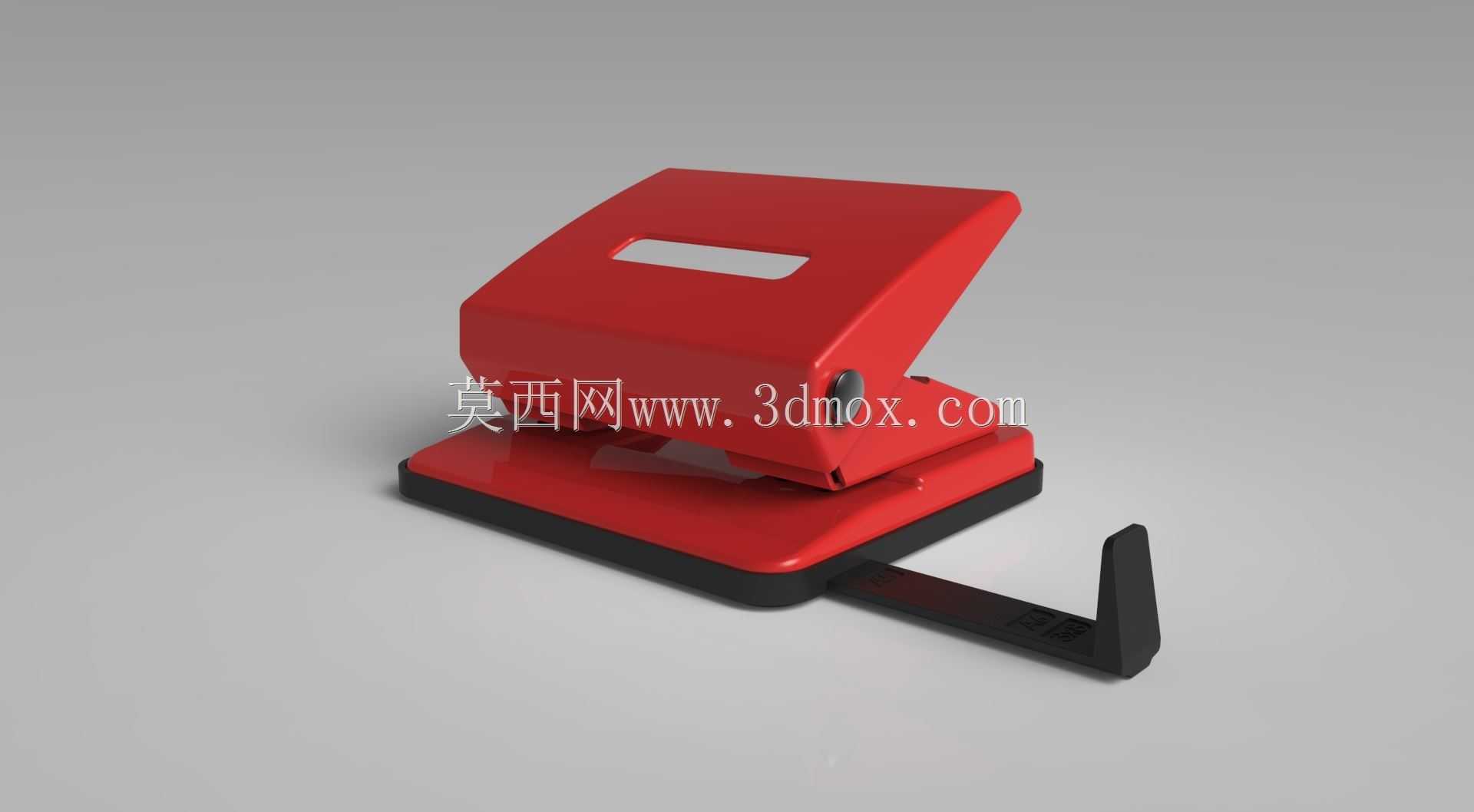

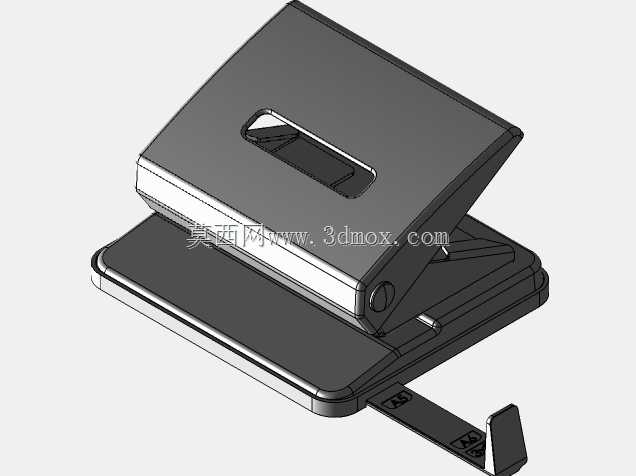

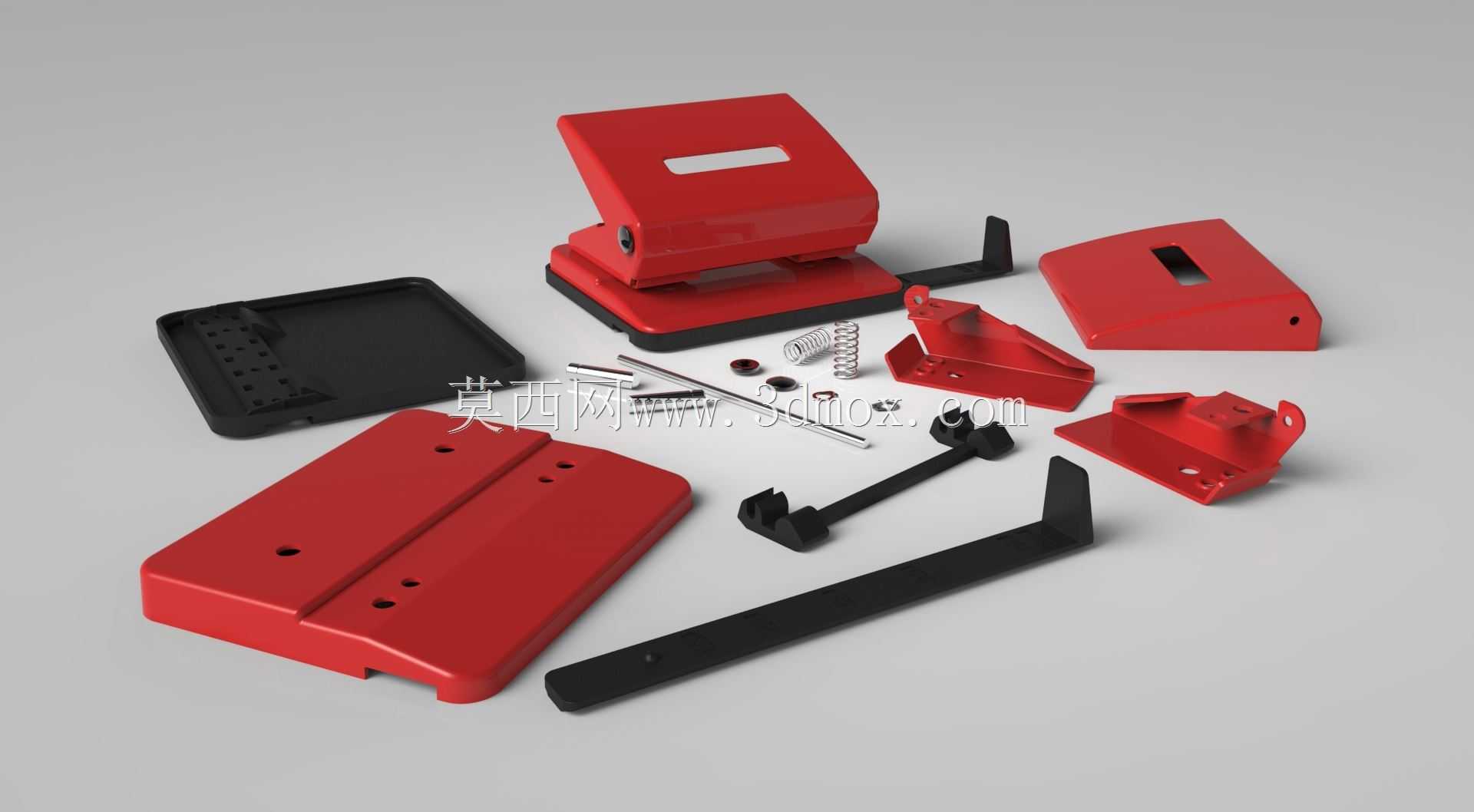

这款手动双孔打孔器是面向日常办公、文印门店、学生课业整理场景设计的纸品装订辅助工具，核心用途是在标准A4、B5等规格的纸张、薄卡片、软质封皮上冲出等距定位孔，配合金属装订夹、活页环实现文档的可拆卸装订，相比单孔打孔器，双孔结构可直接匹配通用活页文件夹的孔位标准，单次操作即可完成两个孔位的冲切，大幅提升批量文档整理的效率，是办公场景中普及率极高的小型手动五金工具。从功能特性来看，这款打孔器采用杠杆式施力结构，通过上压盖的力臂放大效应，用户仅需施加较小的手部按压力，即可带动冲头完成对纸张的冲切，底座内置纸屑收纳仓，冲切产生的圆形纸屑会直接落入仓内，避免污染办公桌面，底座前端设置定位标尺，可根据纸张规格调整定位挡边，保证不同尺寸纸张的孔位边距统一，不会出现孔位歪斜、装订后文档不齐的问题，冲头采用高硬度钢材制作，长期使用也不会出现卷刃、毛刺的问题，冲切后的孔位边缘光滑无飞边，不会出现纸张毛边破损的情况。在设计思路上，这款产品采用全拆分式结构设计，将整体拆分为上下外壳、施力杠杆、冲切组件、复位弹簧、定位标尺、底座收纳仓多个独立零部件，每个零件都设计了对应的卡扣与螺丝安装位，无需复杂的专用工装即可完成整机组装，外壳采用ABS工程塑料材质，在保证结构强度的同时降低整体重量，内部受力的杠杆、冲头、转轴部件采用金属材质，平衡了整机重量与使用寿命，复位弹簧的弹力经过反复调校，既不会因为弹力过大导致按压费力，也不会因为弹力过小出现上盖无法自动复位的问题。从外形尺寸与安装边界来看，这款打孔器整体长度约120mm，宽度约80mm，高度约60mm，底座底部设置四个防滑橡胶垫，放置在桌面时不会出现滑动，占用桌面空间极小，可轻松放入办公桌抽屉收纳，冲头间距严格遵循80mm的通用双孔装订标准，冲切孔位距离纸张边缘的距离可通过定位挡边在5mm-20mm范围内调整，最大可单次冲切20张80g标准办公用纸，适配绝大多数日常办公的装订需求，整机没有尖锐外露部件，使用过程中不会划伤手部，边角都做了圆弧过渡处理，握持按压的手感舒适，长时间批量操作也不会出现手部压痛的问题。
