配料厂气动式送料卸料闸门结构

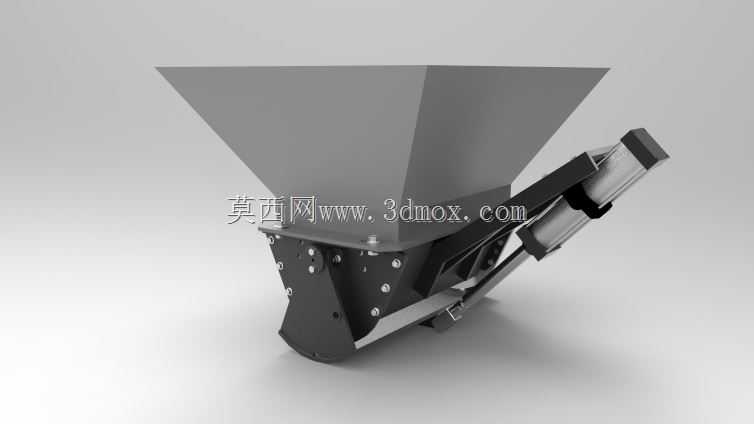

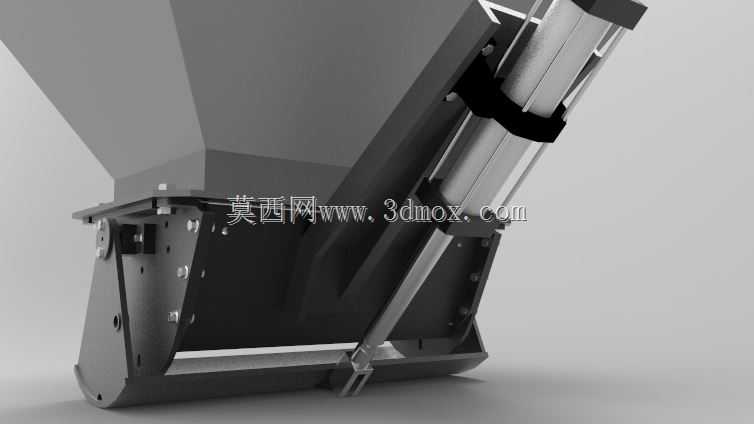

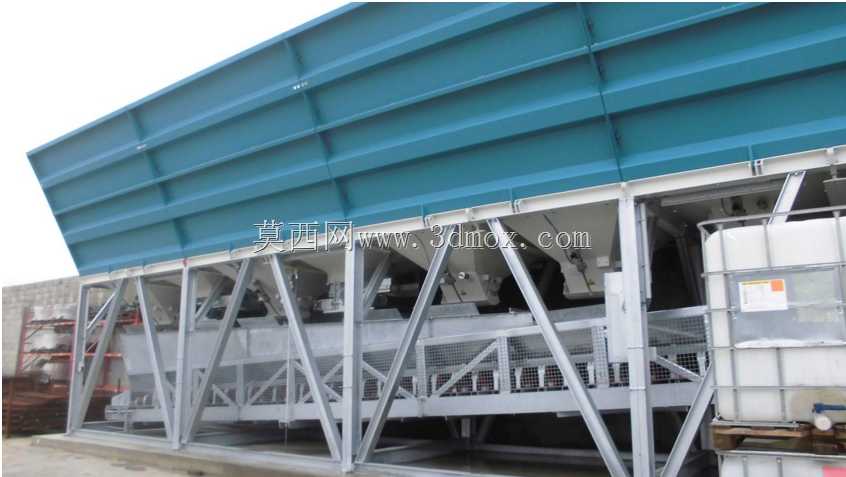

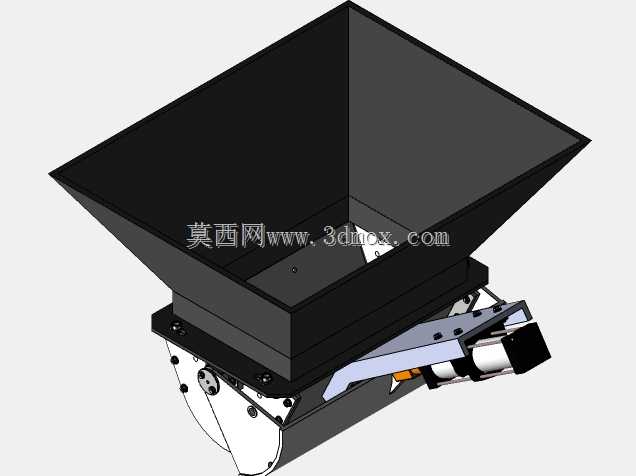

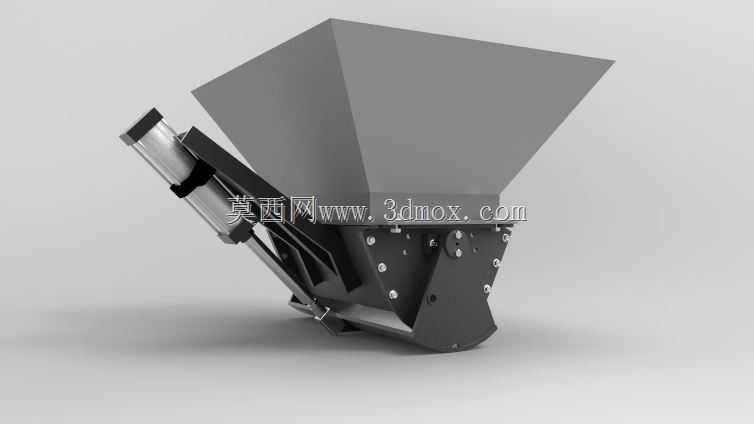

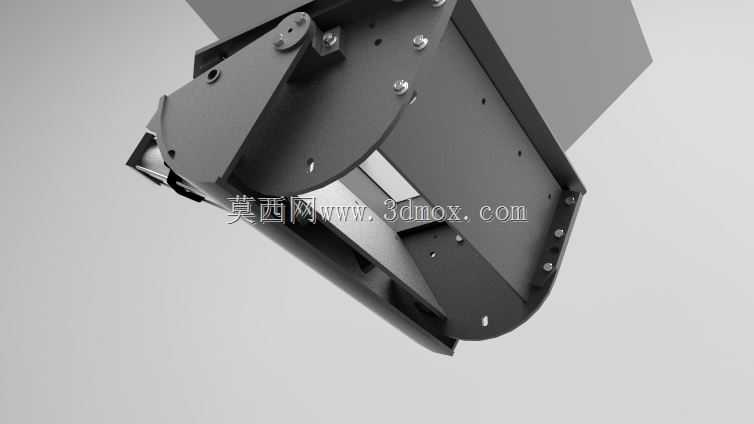

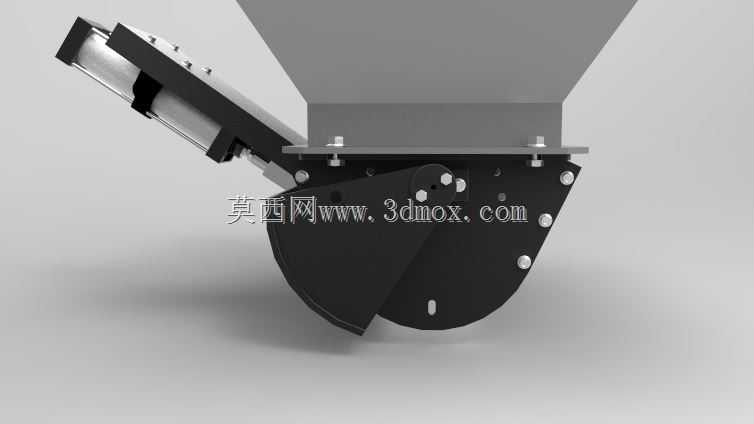

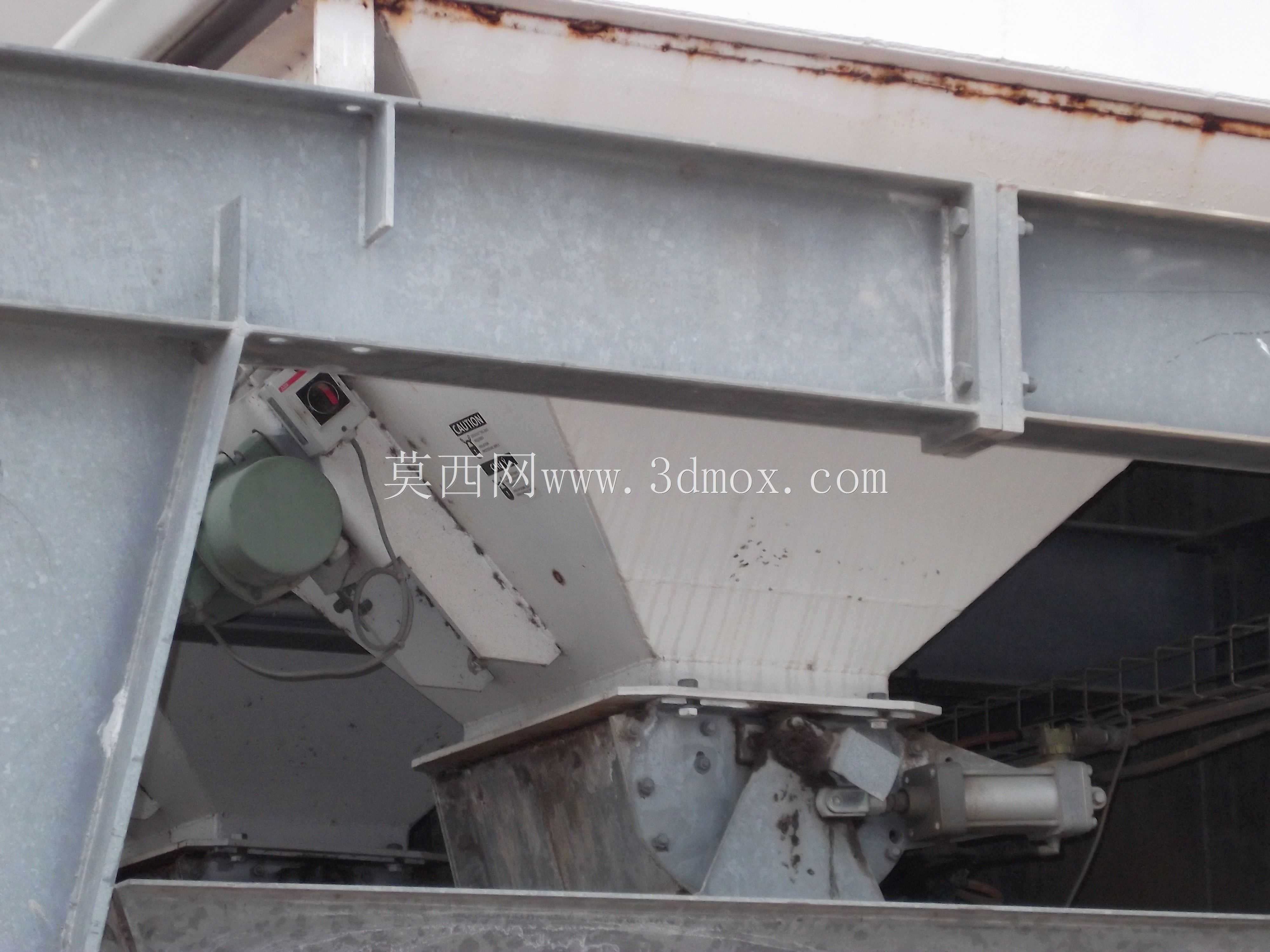

该送料门结构主要应用于配料厂、粉体加工车间、散料处理工段的料仓出料端，安装在储料料斗的下沿出料位置，承担散状物料的定量给料、通断控制、卸料截流功能，适配塑料粒子、粉状配料、颗粒状原料等多种散料的输送管控场景，是配料生产线中衔接储料单元与下游输送单元的核心执行部件。整套结构采用气动驱动作为动力源，通过侧置的气缸推杆带动门体绕铰接支点做圆弧摆动，实现出料通道的开启与闭合，相比传统手动闸板结构，驱动响应速度快，启闭行程可控，可对接生产线的自动化控制系统实现远程操作，无需人工近距离操作，能有效降低配料工段的人工劳动强度，同时避免人工操作带来的物料洒落、配比偏差问题。从结构设计来看，门体采用倾斜式贴合密封设计，闭合状态下门体内壁与料斗出料斜面完全贴合，配合边缘的密封压条结构，能有效减少细粉状物料的漏料、撒料问题，避免生产现场出现物料积尘、原料浪费的情况；门体与料斗的连接部位采用带衬套的铰接结构，长期往复摆动过程中可减少铰接部位的磨损，延长部件的维护周期，降低日常运维的成本。侧置的气缸安装座采用可调式连接设计，可根据实际安装的料斗壁面角度调整气缸的安装倾角，保证气缸推杆的施力方向与门体的摆动轨迹完全匹配，避免推杆出现侧向受力导致的气缸密封件磨损、杆体弯曲问题。整套结构的安装边界完全适配常规锥形储料料斗的下沿尺寸，安装时仅需在料斗出料端预留对应尺寸的法兰连接面，通过螺栓即可完成整体固定，无需对现有料斗结构做大规模改造，适配现有生产线的升级改造需求；门体的开启角度可通过气缸的行程限位进行调整，可根据下游输送设备的进料速度需求，调整门体的开合幅度，精准控制物料的出料流量，满足不同配方、不同物料的配料给料精度要求。结构整体采用厚重型钢板焊接成型，门体内壁做耐磨处理，可耐受颗粒物料长期冲刷带来的磨损，适配多尘、有轻微物料冲击的生产工况，整体结构紧凑，没有外露的易缠绕部件，日常清理维护时仅需定期检查铰接部位的润滑情况、气缸的供气压力即可，运维难度低，能在配料生产的连续作业场景下长期稳定运行，保障配料工段的物料输送顺畅，减少因出料控制故障导致的生产线停线问题。
