多槽联动式矿用浮选设备结构设计

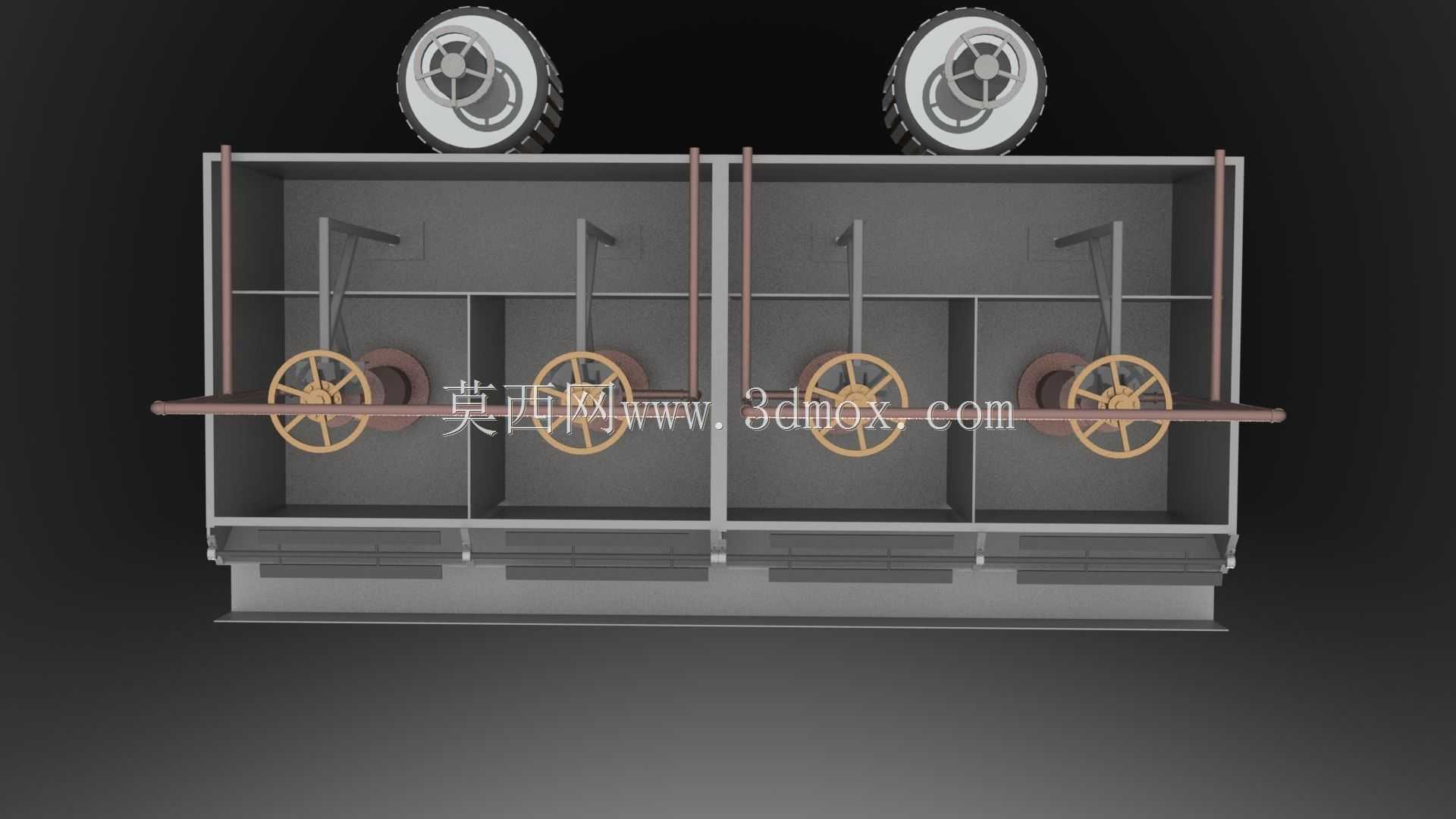

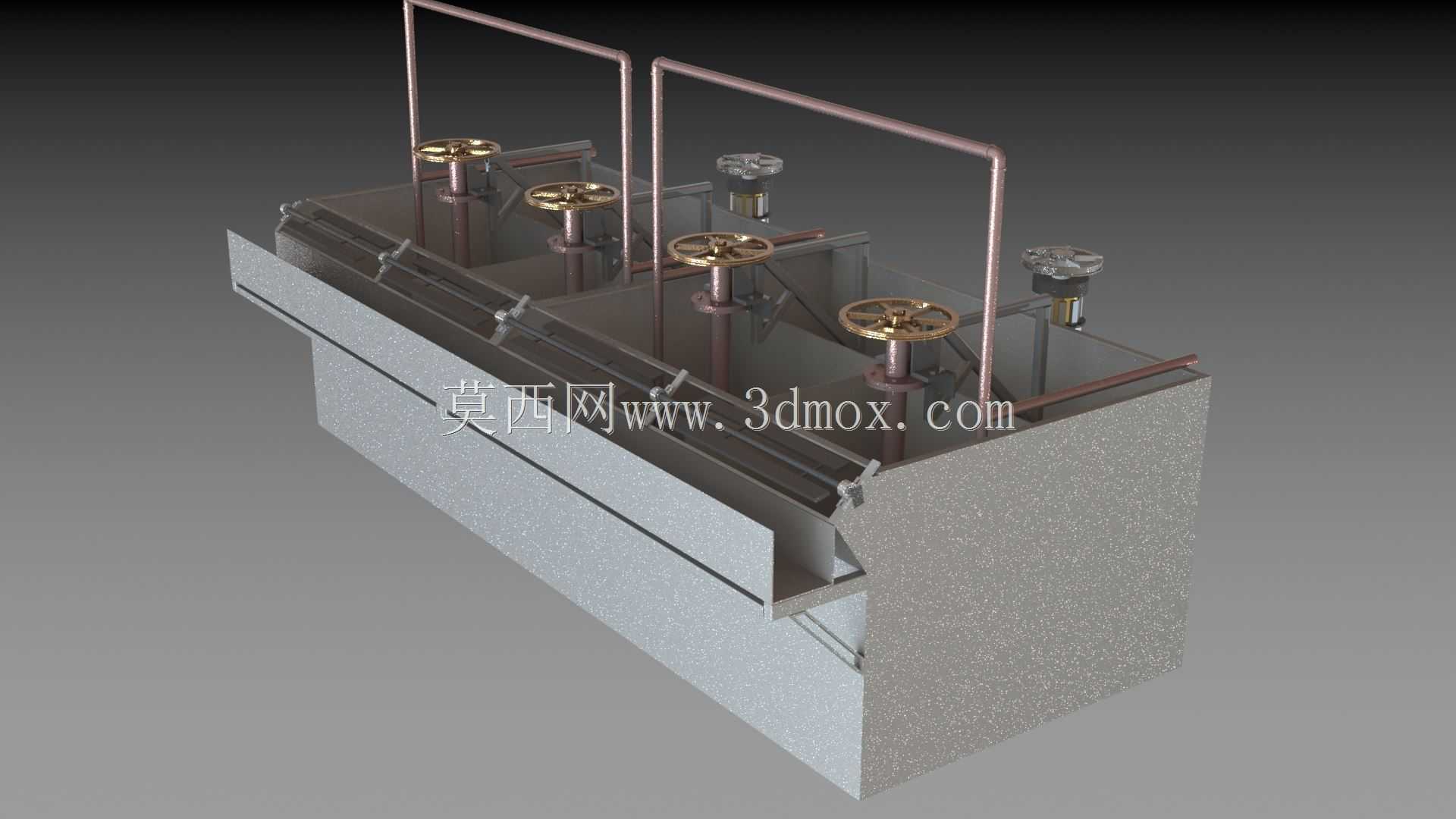

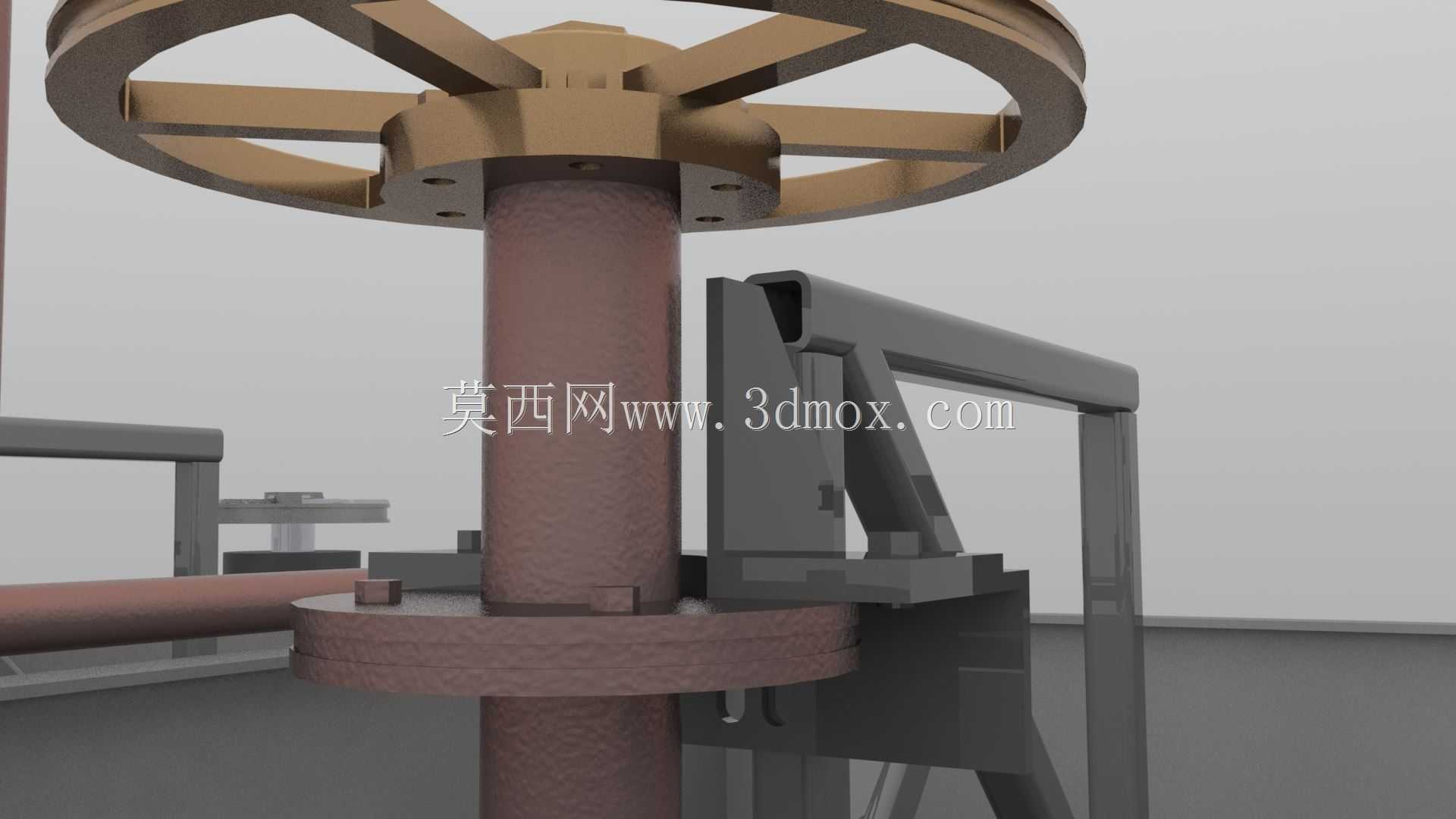

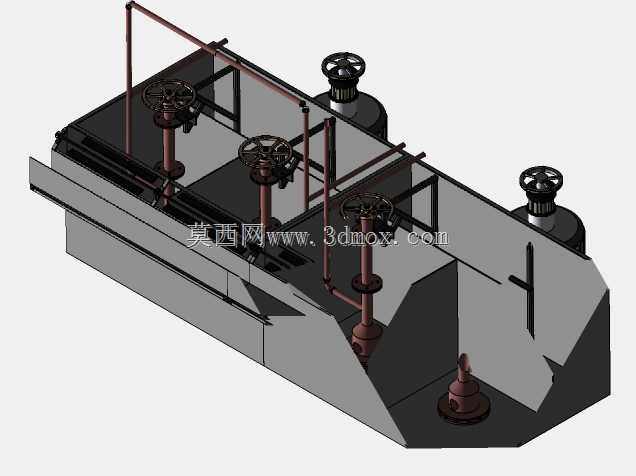

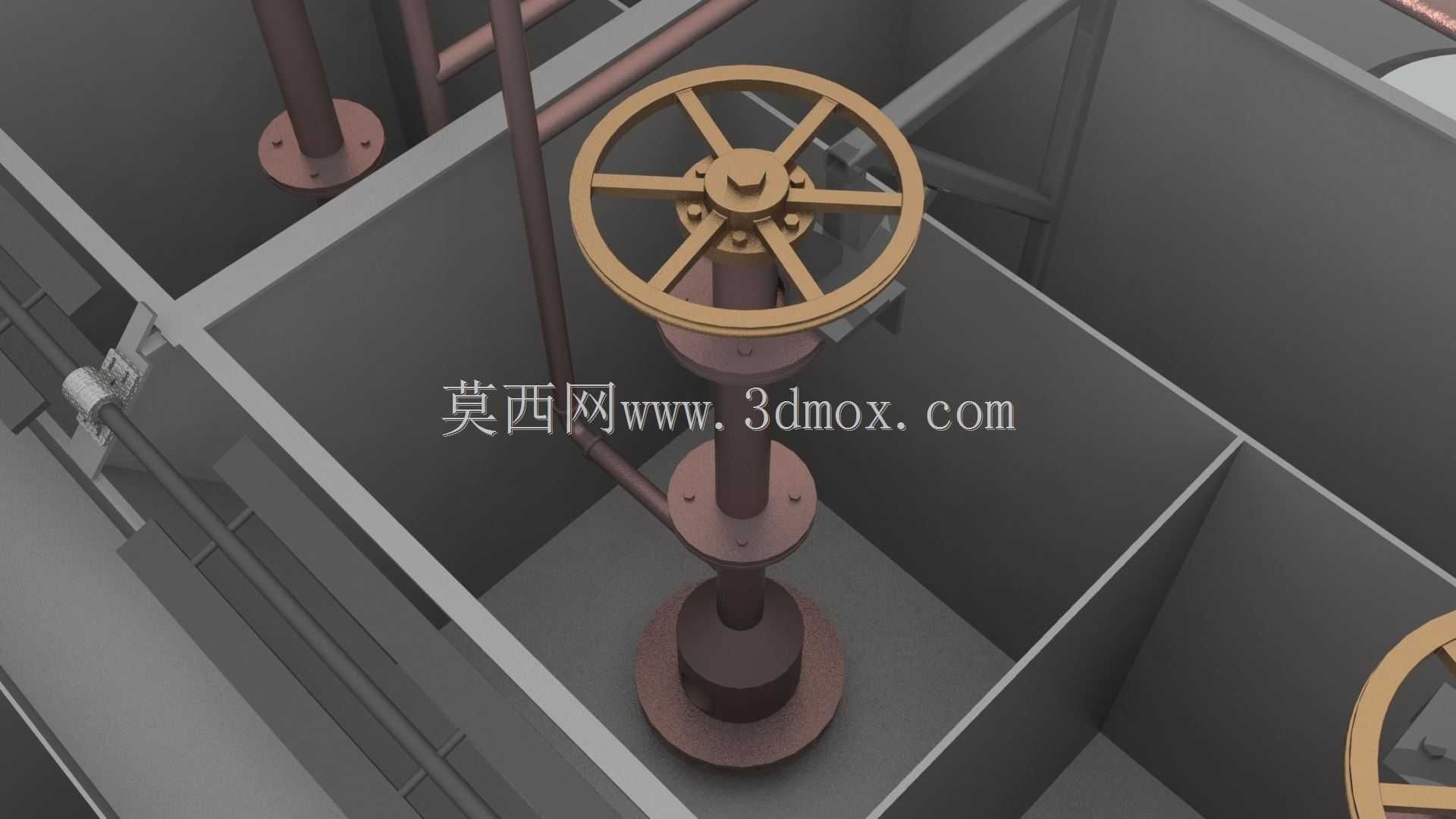

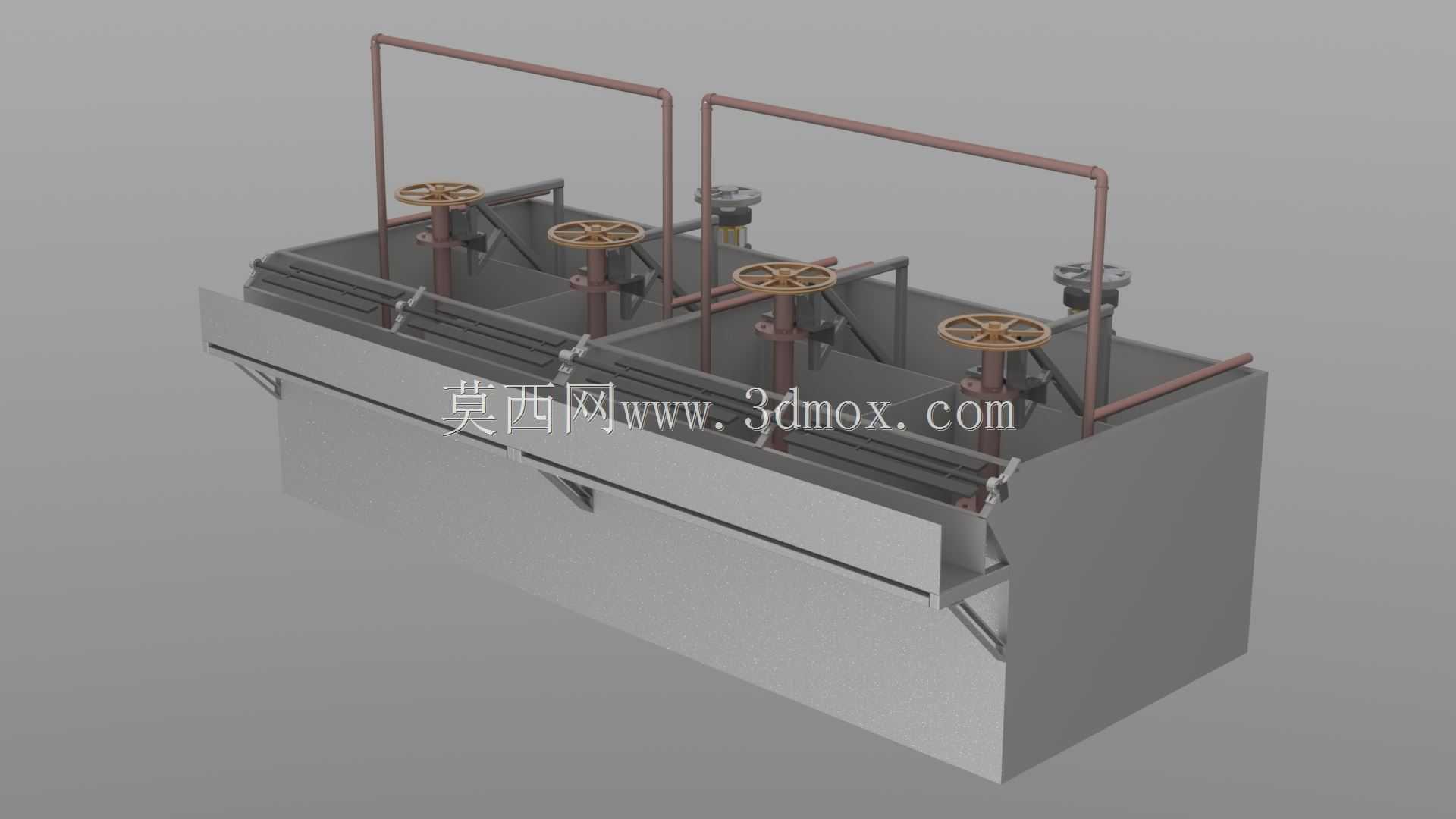

该浮选设备主要应用于有色金属、黑色金属及非金属矿物的选别作业场景，常见于大中型选矿厂的粗选、精选及扫选工艺流程段，可处理粒度在0.5mm以下的煤泥、硫化矿、氧化矿等多种矿料，通过气泡附着分选原理实现目标矿物与脉石的高效分离，是矿物加工产线中决定精矿品位与回收率的核心作业单元。设备采用多槽串联的整体式槽体结构，相邻槽体间设置可调式矿浆流通闸板，可根据不同矿料的浮选时长需求灵活调整作业槽数，适配不同处理量的选矿产线配置需求。槽体上部设置的手轮调节机构分别对应进气量控制、矿浆液面高度调节、刮板转速微调三项核心功能，操作人员可在设备运行过程中根据矿浆浮选状态实时调整参数，无需停机即可完成工况校准，大幅降低参数调整带来的产线中断损耗。设备侧面布设的铜质管路为充气式浮选的供气通路，管路沿槽体边缘排布并做固定支撑处理，既避免矿浆飞溅对管路的腐蚀，也预留了足够的操作维护空间，日常检修时无需拆解主体结构即可完成管路气密性检测与易损件更换。在设计层面，该设备采用长条形整体焊接槽体结构，槽体内壁做耐磨防腐衬层适配，可承受矿浆长期冲刷磨损，槽体底部设置倾斜导料结构，避免粗颗粒矿料在槽底沉积堵料，保证矿浆在各槽体内循环顺畅。设备的安装边界需预留两侧操作通道与上部检修空间，整体安装基础需做水平找平处理，保证搅拌机构与刮板组件的运行同轴度，减少运行过程中的振动损耗。设备的充气系统采用分支供气设计，每个作业槽可独立调节充气量，针对不同浮选阶段的气泡需求匹配对应供气参数，前段粗选槽加大充气量提升矿物附着效率，后段精选槽减小充气量提升分选精度，兼顾处理量与精矿品质。槽体端部设置的矿浆进料与尾矿排出口采用法兰连接结构，可快速对接上下游选矿设备的输送管路，减少现场安装的配管工作量。
