对夹式手柄驱动蝶阀工业结构设计

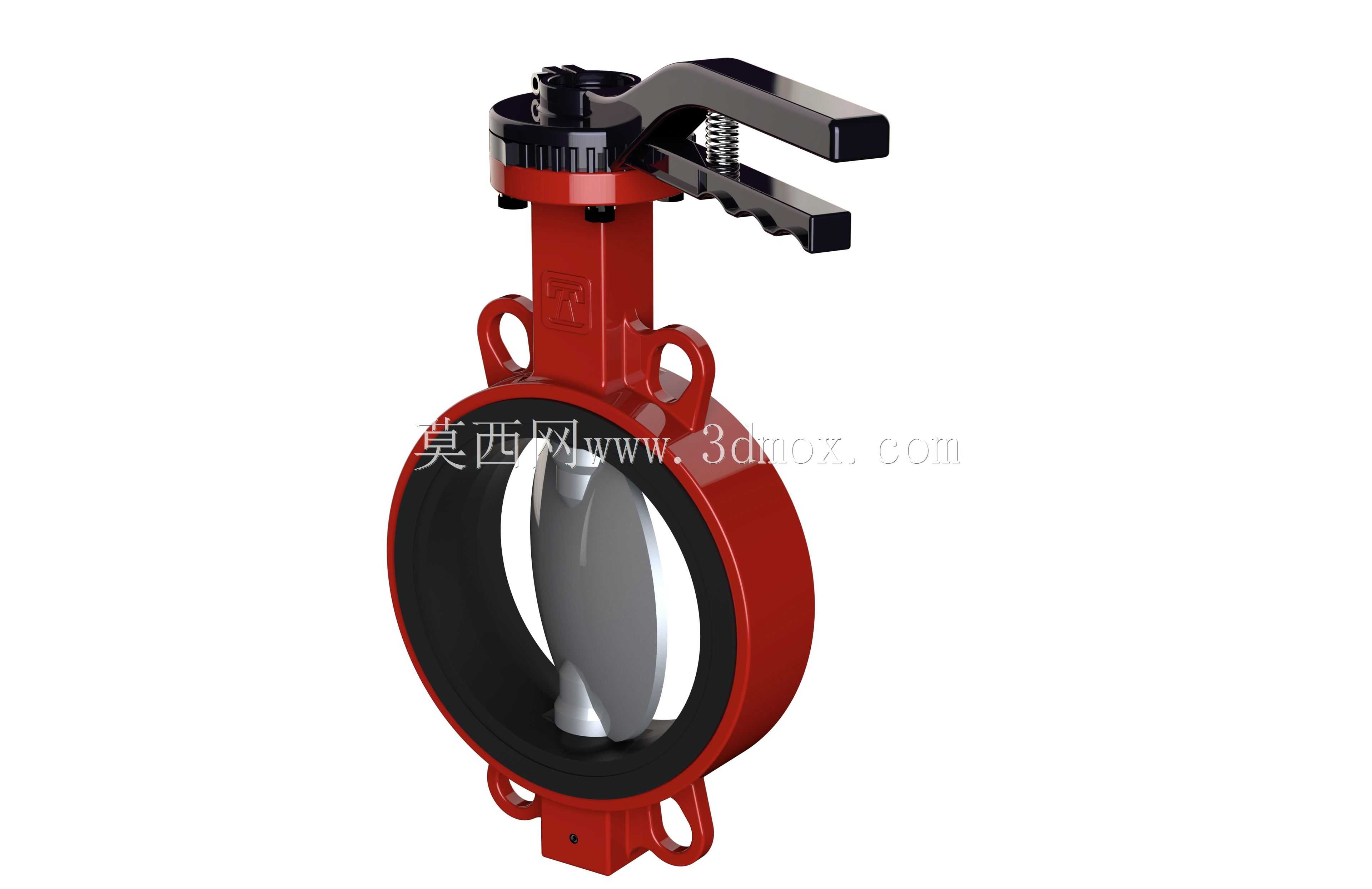

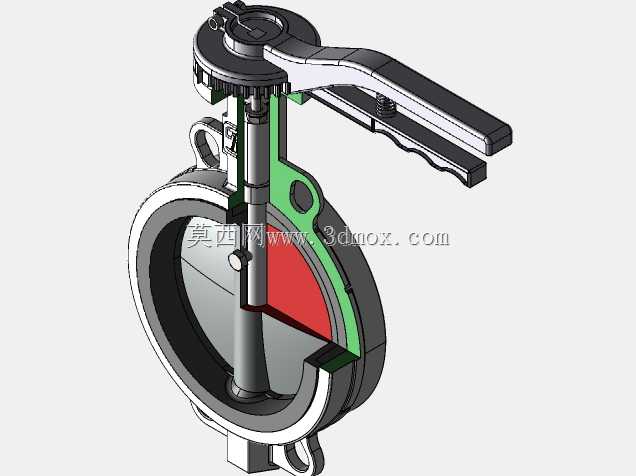

这款对夹式手柄蝶阀主要应用于给排水、暖通空调、低压流体输送、化工轻腐介质管路等场景，在民用建筑供水系统、工厂循环水管网、消防管路分支、通风除尘风道中承担通断控制与流量调节的核心作用，适配公称压力较低的常温管路工况，可快速实现管路介质的截流与小范围开度调节，相比同口径闸阀、截止阀具备结构紧凑、启闭迅速、流阻小的显著优势。产品采用手柄杠杆式驱动结构，扳动手柄即可带动阀杆旋转，驱动阀体内的圆盘形蝶板做0到90度回转运动，当蝶板回转至90度位置时阀门达到全开状态，回转至0度时实现完全截流，手柄自带的弹簧卡位结构可将蝶板锁定在对应开度位置，避免管路介质压力波动导致阀板自行移位，无需额外配置锁止机构即可实现多档位流量调节。设计过程中充分考虑安装适配性，阀体采用对夹式结构，整体轴向尺寸远小于同通径法兰式阀门，安装时无需在阀体两端设置独立法兰，直接将阀体夹在管路两端的配对法兰之间，穿装连接螺栓即可完成固定，可大幅节省管路安装空间，尤其适配管廊排布紧凑、安装操作空间有限的场景；阀体上下设置的定位吊耳可与法兰螺栓配合定位，避免安装过程中阀体偏移错位，保证密封面与法兰端面完全贴合。阀体采用球墨铸铁材质做红色防腐涂装，阀座采用弹性橡胶材质嵌装在阀体内壁，蝶板采用抛光不锈钢材质，关闭时蝶板外圆挤压橡胶阀座实现密封，可有效阻断介质渗漏，同时橡胶阀座具备一定的形变补偿能力，可适配管路微小的安装错位，降低对安装精度的严苛要求；阀杆与阀体之间设置密封填料结构，避免介质沿阀杆间隙外漏。整体结构无冗余突出部件，手柄采用防滑冲压结构，操作时施力方便，单人即可完成启闭操作，日常维护仅需定期检查阀杆密封与阀座磨损情况，无需整体拆解阀体即可完成易损件更换，运维成本较低。
