Y型橡胶管路成型模具模芯结构设计

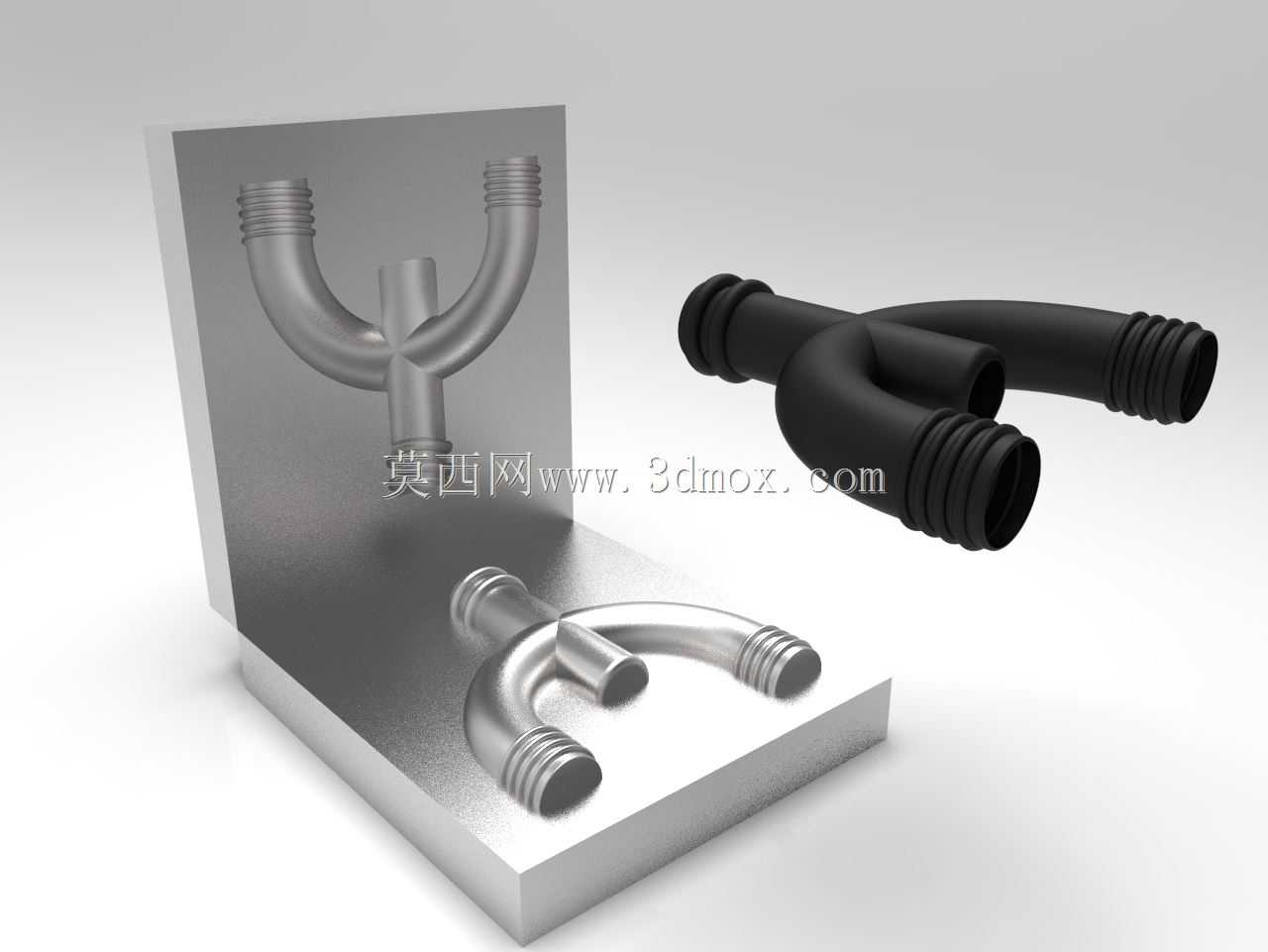

该模芯主要应用于橡胶管路的硫化成型生产环节，适配汽车冷却系统、气动管路、给排水管路等场景下的异型三通橡胶管生产，是橡胶注塑模具中决定胶管内壁成型精度与尺寸一致性的核心部件。在实际生产中，这类Y型三通橡胶管多用于流体分流输送场景，需要同时保证三个接口的连接密封性、管路弯折处的结构强度，以及长期通流状态下的内壁光滑度，避免流体阻力过大或介质残留，因此模芯的设计精度直接决定了成品橡胶管的使用性能与装配适配性。

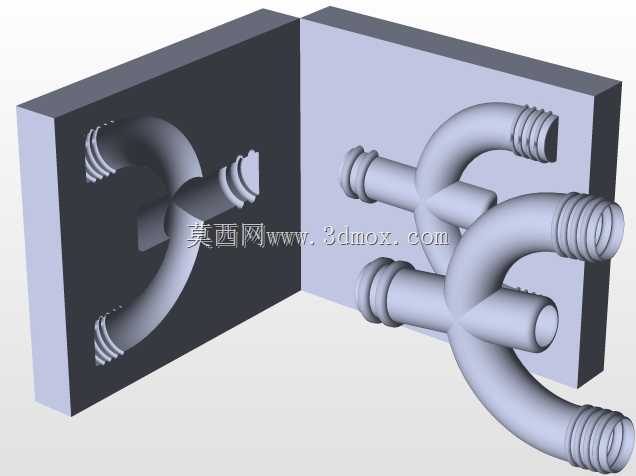

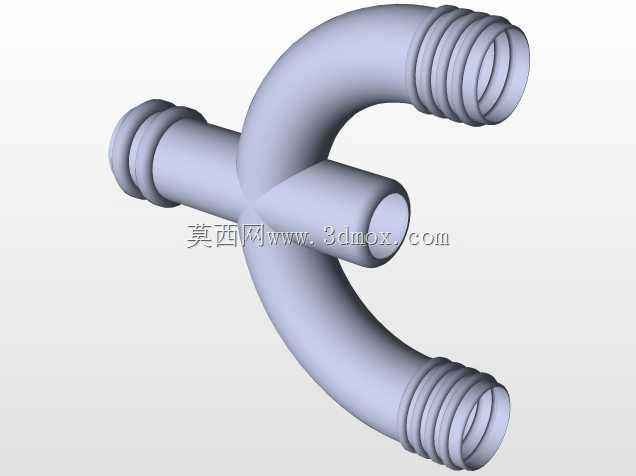

从功能特性来看，该模芯采用分体式组合结构，对应Y型管路的三个通路口径分别设置独立的成型段，每个接口段都设计有标准的外螺纹状凸棱结构，成型后可在橡胶管内壁形成匹配的凹槽纹路，提升橡胶管与外接硬管接头插接后的抱紧力，避免管路在承压状态下出现松脱渗漏。模芯的主体弯折段采用大圆弧过渡设计，完全匹配橡胶管内部的流道走向，没有尖锐棱角，既可以避免橡胶硫化充模时出现应力集中导致的胶料填充缺陷，也能保证成型后的胶管内壁顺滑，降低流体输送过程中的压损。

设计过程中，首先根据目标橡胶管的通流能力要求确定三个接口的通径尺寸，结合橡胶材料的硫化收缩率预留合理的成型余量，保证硫化冷却后胶管的内壁尺寸刚好匹配外接接头的装配公差。模芯的安装基准面设置在底部的平面定位段，生产时可直接嵌入模具下模的定位槽内，通过侧边的定位销完成周向固定，避免硫化过程中胶料挤压导致模芯偏移，影响成型壁厚的均匀性。模芯的三个伸出端分别对应模具上模的三个导向孔，合模时可自动完成对中，无需额外调整，大幅提升装模效率。

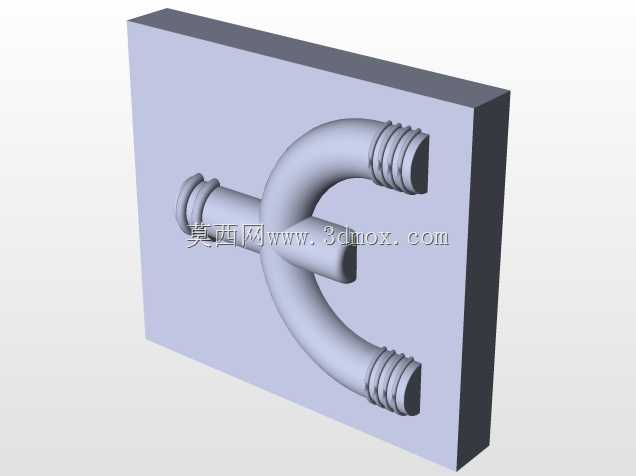

在安装边界设计上，模芯底部定位台的厚度与模具模腔的下沉深度完全匹配，合模后定位台表面与模腔分型面齐平，不会出现溢胶飞边。三个接口成型段的长度严格对应胶管的接口插接深度，端部做小角度倒角处理，既方便脱模时顺利从成型胶管中抽出，也能避免抽芯过程中刮伤胶管内壁的密封纹路。模芯整体采用抛光处理，表面粗糙度达到镜面级别，减少硫化后胶料与模芯的粘附力，降低脱模阻力，同时保证胶管内壁的光滑度，满足流体输送的洁净度要求。针对橡胶硫化过程中的高温工况，模芯材质选用耐热模具钢，可长期承受180摄氏度左右的硫化温度，不会出现变形或表面氧化，保证批量生产过程中的尺寸稳定性，降低模具维护成本。
